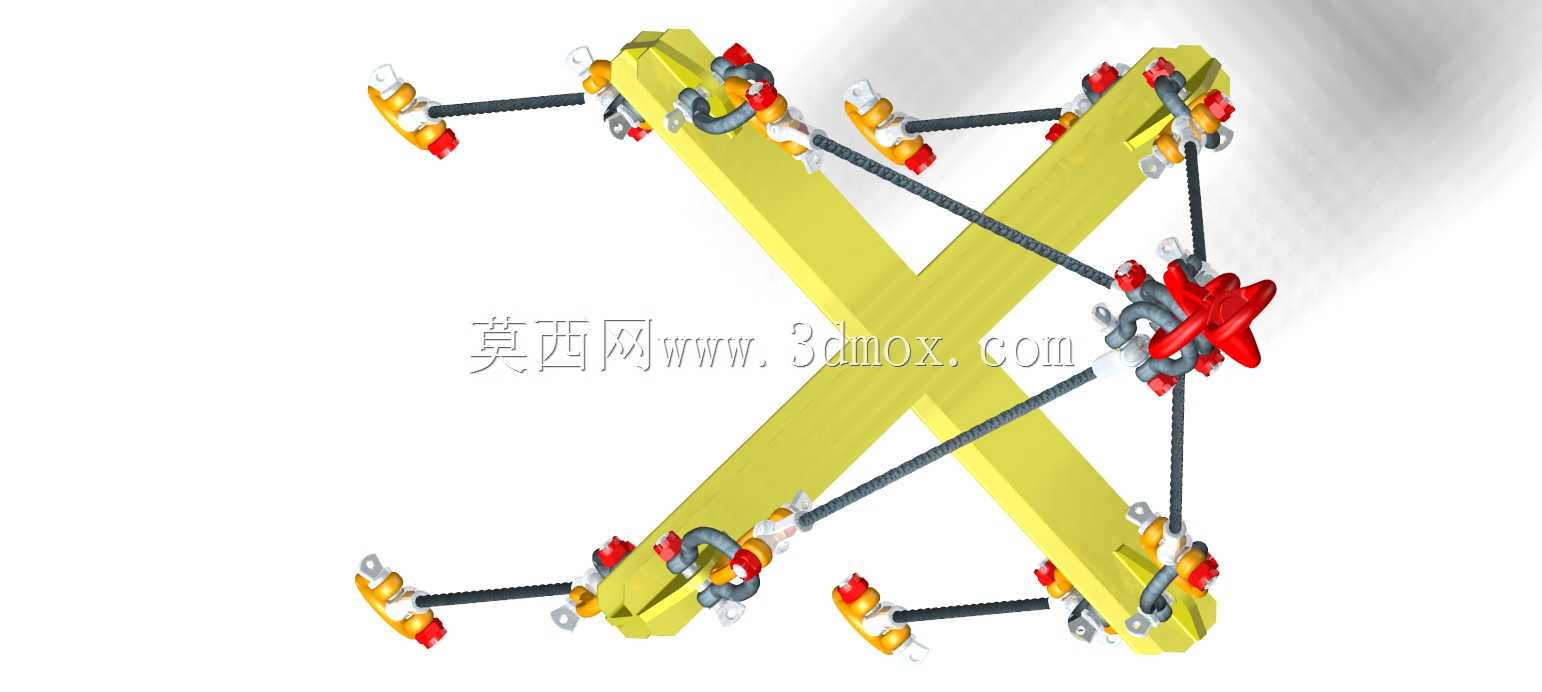

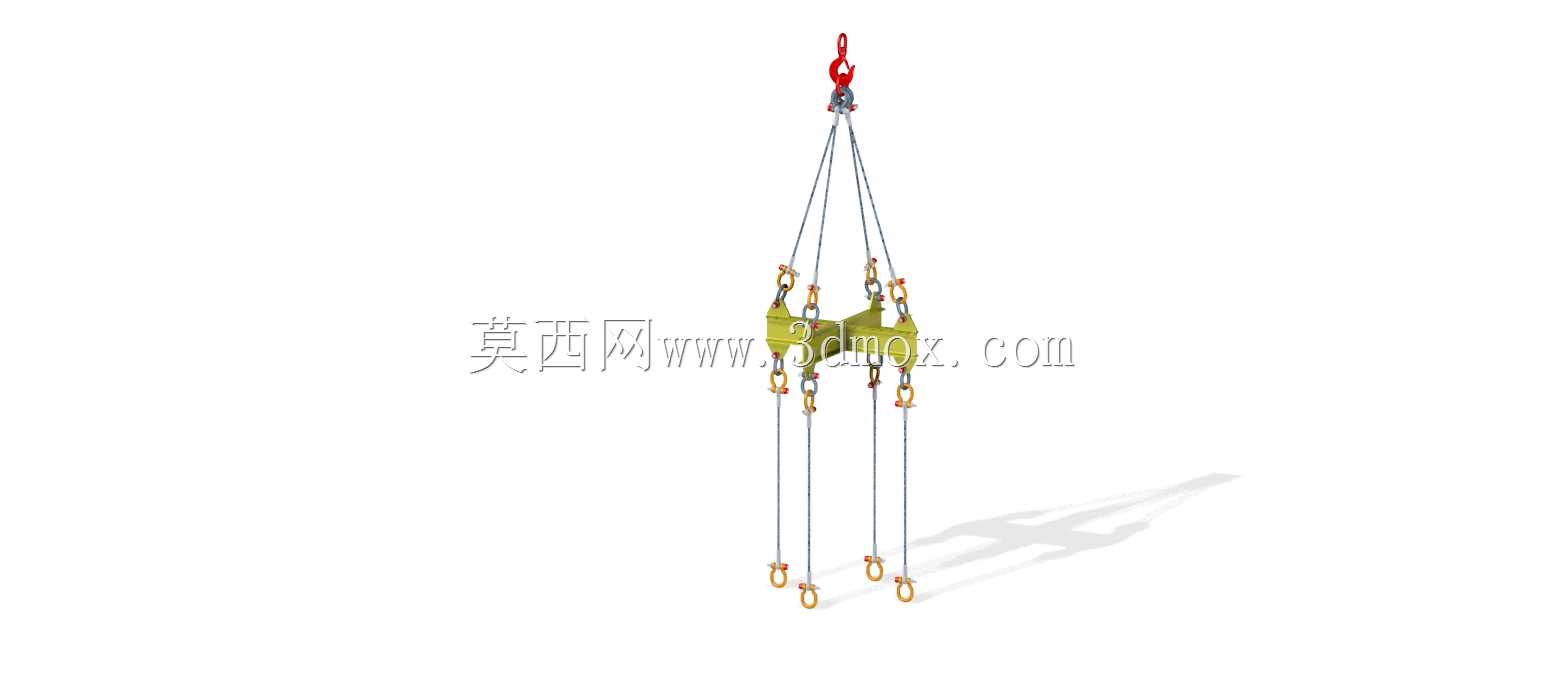

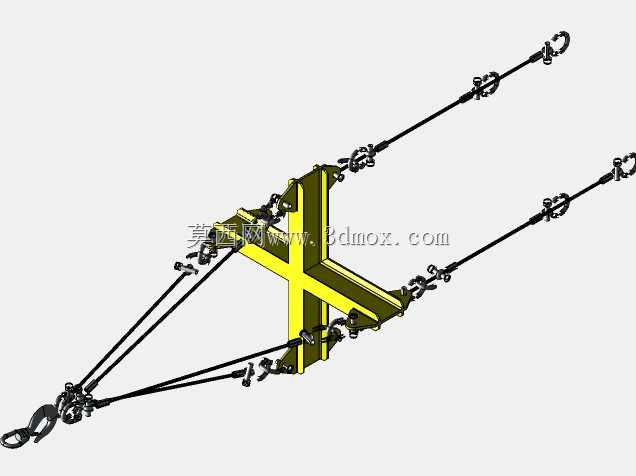

20吨十字型起重吊具索具总成结构

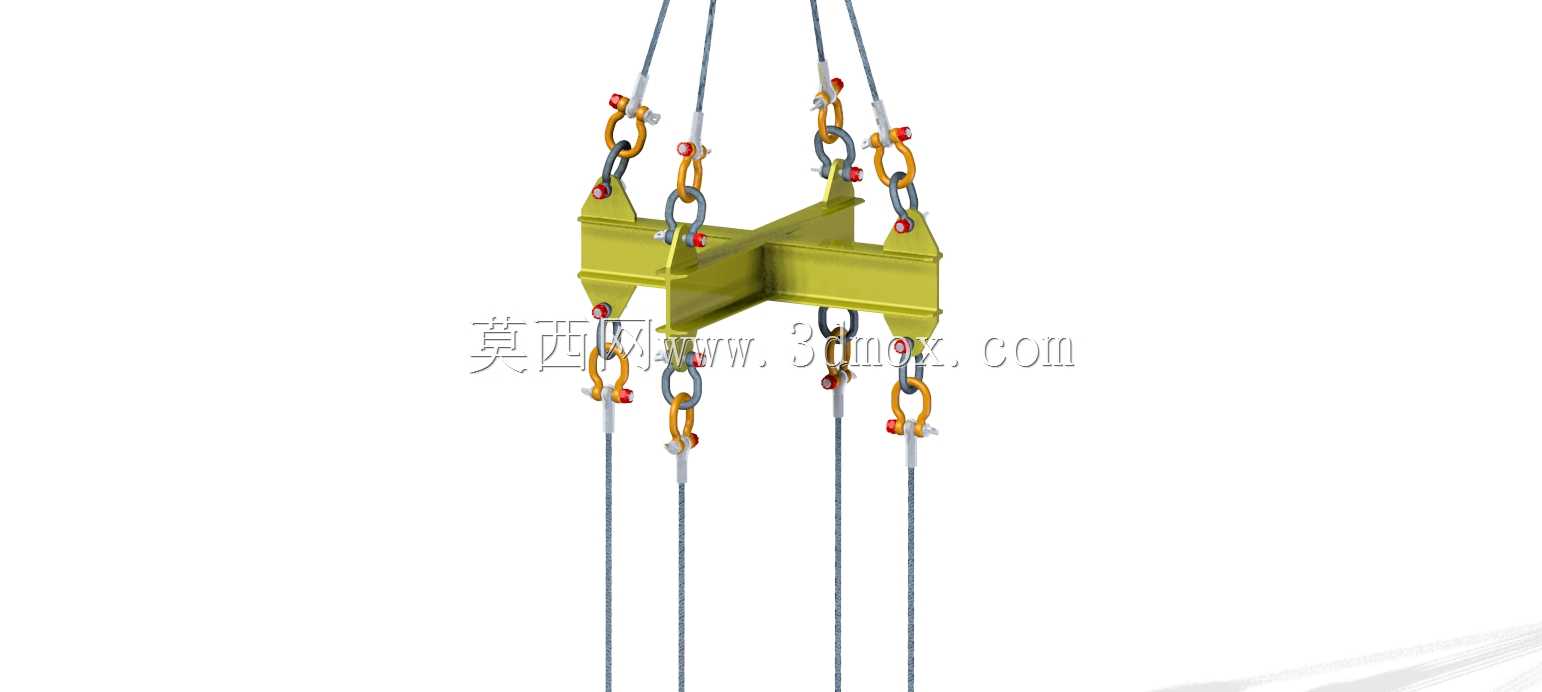

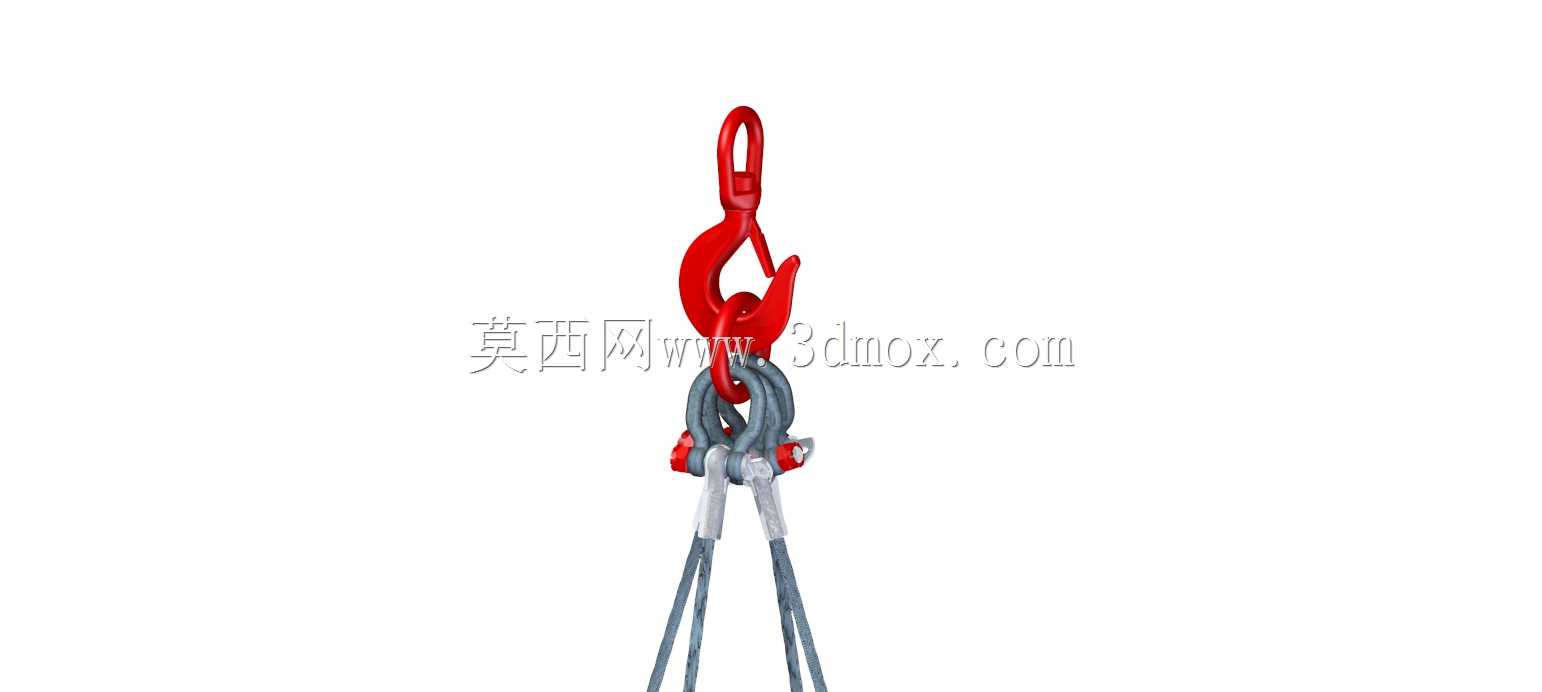

在重型装备制造、大型钢结构安装、港口重型货物周转、风电塔筒段转运这类需要大吨位垂直吊装的作业场景里，这类十字构型的起重吊具是平衡载荷、避免被吊件形变的核心配套工装。不同于单吊点直连索具的吊装方式，十字型吊梁通过四个方向的吊点分配，能将20吨级的载荷均匀拆分到每根钢丝绳索具上，避免被吊工件因为局部受力集中出现焊缝开裂、薄壁结构变形的问题，尤其适用于方形、框架类、大跨度对称结构件的吊装转运。从结构设计逻辑来看，十字交叉的主梁采用H型钢作为主体承载结构，交叉位置做了加劲肋焊接强化，能抵消四个吊点起吊时产生的扭转力矩，主梁四个端部的吊耳位置经过受力核算，匹配对应额定载荷的卸扣连接位，上下层索具的长度经过精准匹配，起吊时能保证吊梁始终保持水平状态，不会出现单侧倾斜导致的载荷偏移。上层索具连接起重机吊钩端，四个分支索具的夹角控制在安全作业范围内，避免索具夹角过大导致的轴向拉力超标；下层索具对应连接被吊工件的四个预设吊点，每根索具上配备的卸扣采用弓形卸扣构型，能适应吊装过程中微小的角度偏转，减少索具的弯折磨损。在安装边界上，这类吊具的整体高度需要匹配起重机的有效起升高度，预留出吊梁自身高度、上下索具长度、被吊件高度以及安全作业距离，避免出现起升高度不足无法完成就位的问题；吊梁的十字臂展长度需要匹配被吊件的吊点间距，保证下层索具处于近乎垂直的受力状态，减少索具对被吊件产生的水平向内挤压力，对于薄壁箱体类工件，这点设计细节直接决定了吊装过程中工件是否会被挤压变形。实际作业中，这类吊具不需要额外的动力配套，纯机械结构的可靠性极高，维护时只需要定期检查焊缝是否出现裂纹、卸扣销轴是否磨损、钢丝绳是否出现断丝断股即可，能适配绝大多数车间内、施工现场的20吨级对称工件吊装需求，相比定制化的专用吊具，通用适配性更强，能覆盖不同尺寸的同吨位对称结构件吊装，减少吊装工装的重复投入成本。设计建模过程中，需要重点核算十字主梁的抗弯截面模量、吊耳位置的拉剪复合受力、索具额定载荷的安全系数，所有受力连接位置都要做应力集中的弱化处理，避免尖角导致的应力开裂风险，同时要控制吊具自身重量，在满足承载要求的前提下尽可能降低自重，提升起重机的有效吊装载荷余量。
