手动薄片冲切工装夹具结构设计

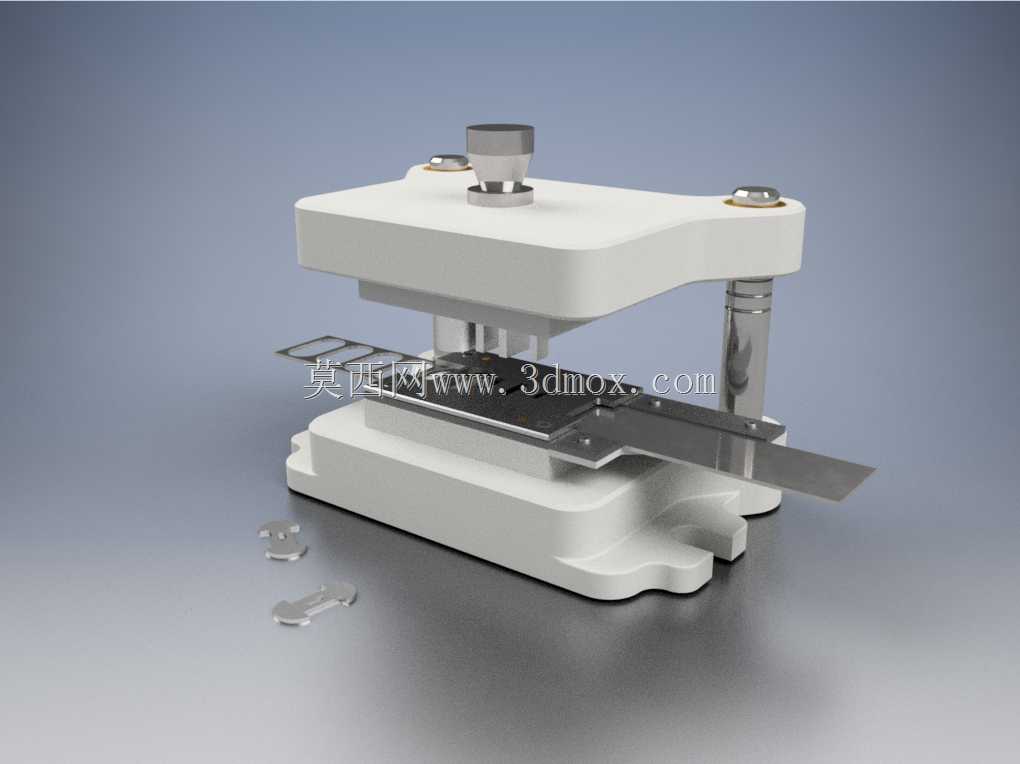

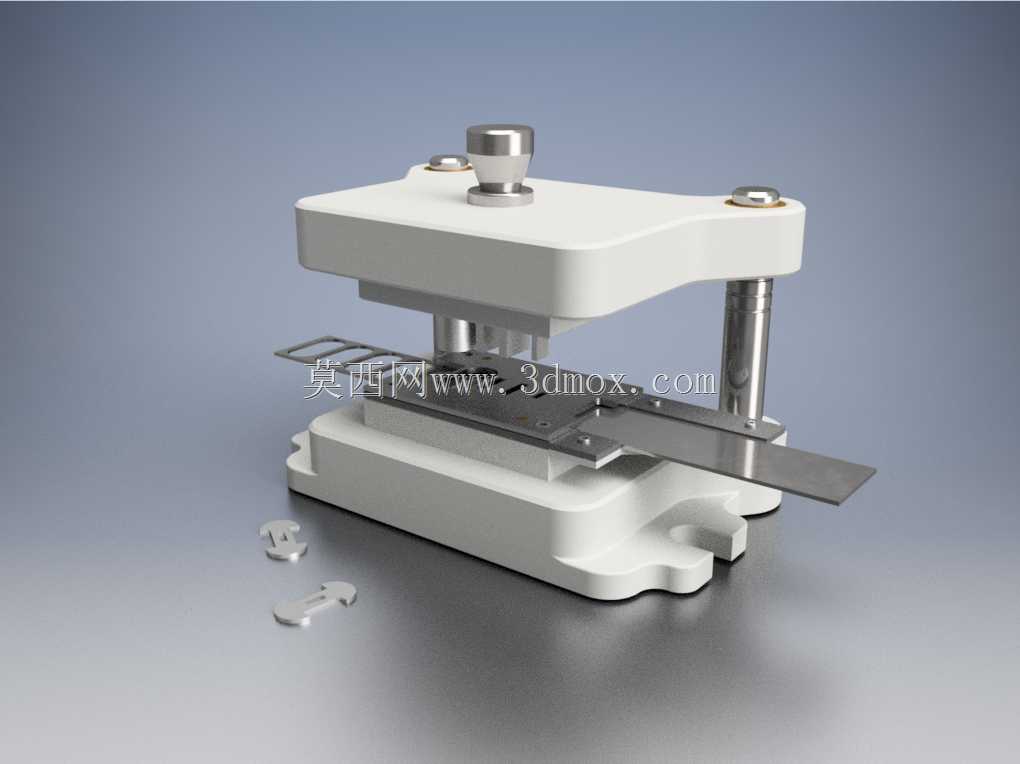

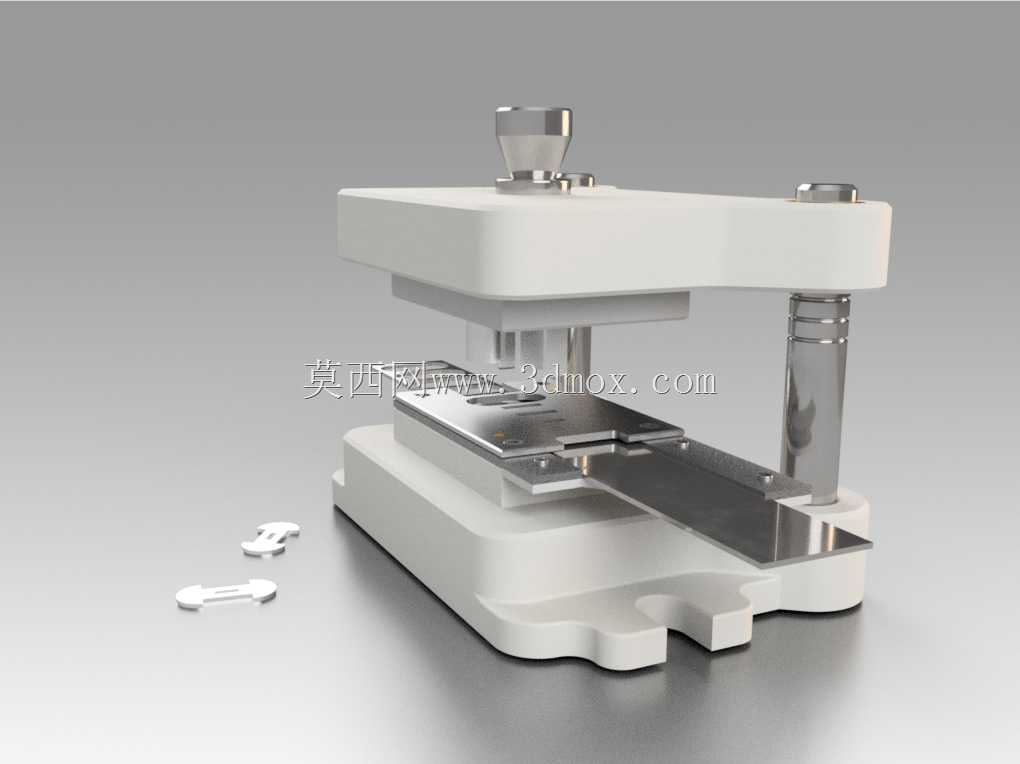

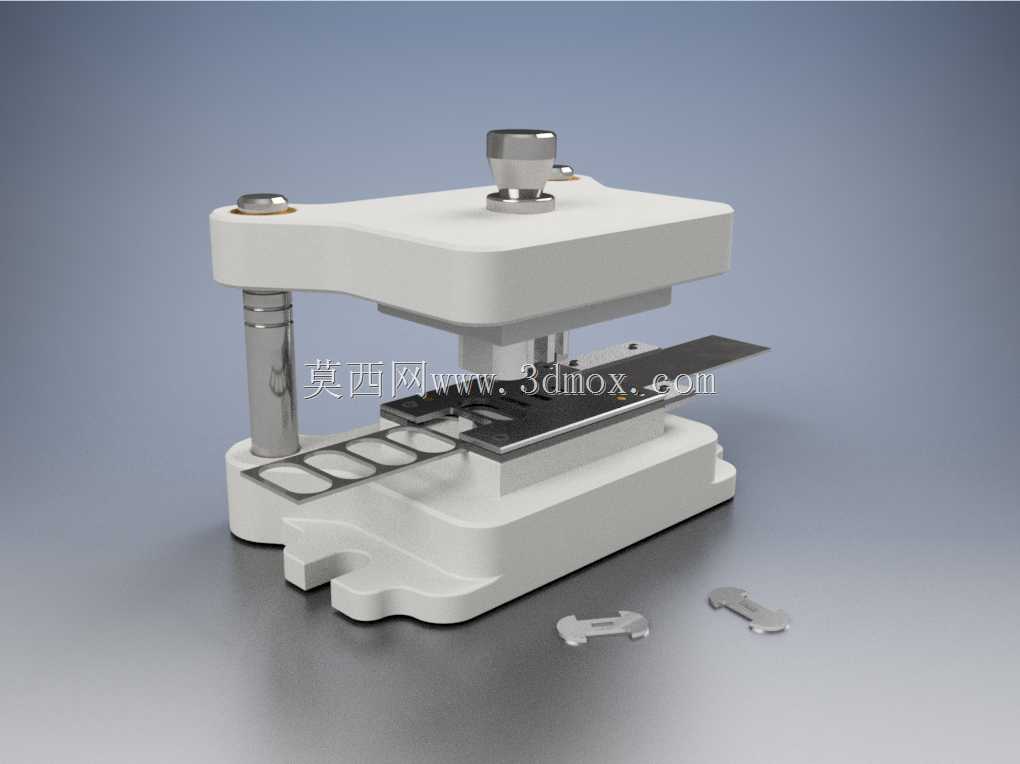

这款手动冲切工装主要面向小批量薄型金属片材、柔性覆膜片材的定形冲切工序，常见于电子五金小零件打样、实验室试样制备、小型加工坊零散订单生产场景，无需配套大型冲压设备动力源，仅依靠手动施压即可完成裁切动作，适配小批量多批次的柔性生产需求，能有效降低小型零件打样阶段的设备投入成本。从结构设计逻辑来看，整体采用上下模座导向的经典冲压架构，两根对称布置的导柱承担上下模合模过程中的导向限位作用，避免合模过程中出现刀口错位啃模的问题，导柱与模座之间采用间隙配合，保证手动操作时开合顺畅无卡滞，同时导柱顶端设置限位挡圈，限制上模的最大开模行程，防止操作过程中上模脱出导柱引发安全隐患。上模座中心设置手动施压旋钮，通过螺纹传动将手的旋转力矩转化为垂直向下的冲压力，相比直压式手柄，螺纹结构具备力放大作用，操作人员无需施加过大的手动力即可获得足够的冲切力，同时螺纹的自锁特性可以保证冲切到位后上模不会自动回弹，方便操作人员确认裁切完全后再抬模。下模座设置与待加工片材匹配的定位槽，待加工的长条片材可沿定位槽送入刀口区域，槽体宽度与片材厚度做适配公差设计，既保证片材送料顺畅无卡滞，又能限制片材在冲切过程中的横向窜动，保证冲切后零件的尺寸一致性。刀口部分采用分体式嵌装设计，冲切刃口单独加工后嵌入上下模座的安装槽内，长期使用刃口磨损后可单独更换刃口镶件，无需更换整套模座，降低后期维护成本。安装边界方面，整体模座外形方正，底部预留四个安装沉孔，可直接通过螺栓固定在常规工作台面上，无需额外定制安装基座，整体高度控制在手动操作舒适区间，操作人员站立作业时无需过度抬臂即可完成施压、送料、取件的全流程操作。冲切完成后的成品零件可从下模的落料槽直接滑出，落在模座前方的接料区域，无需手动伸入刀口区域取件，从结构层面规避操作安全风险。整套结构没有复杂的传动部件，日常维护仅需定期在导柱表面涂抹润滑脂、清理刃口附着的加工碎屑即可，对操作人员的技能要求较低，无需专业设备维护经验即可正常使用。
