热成型生产线用冲孔站块结构设计

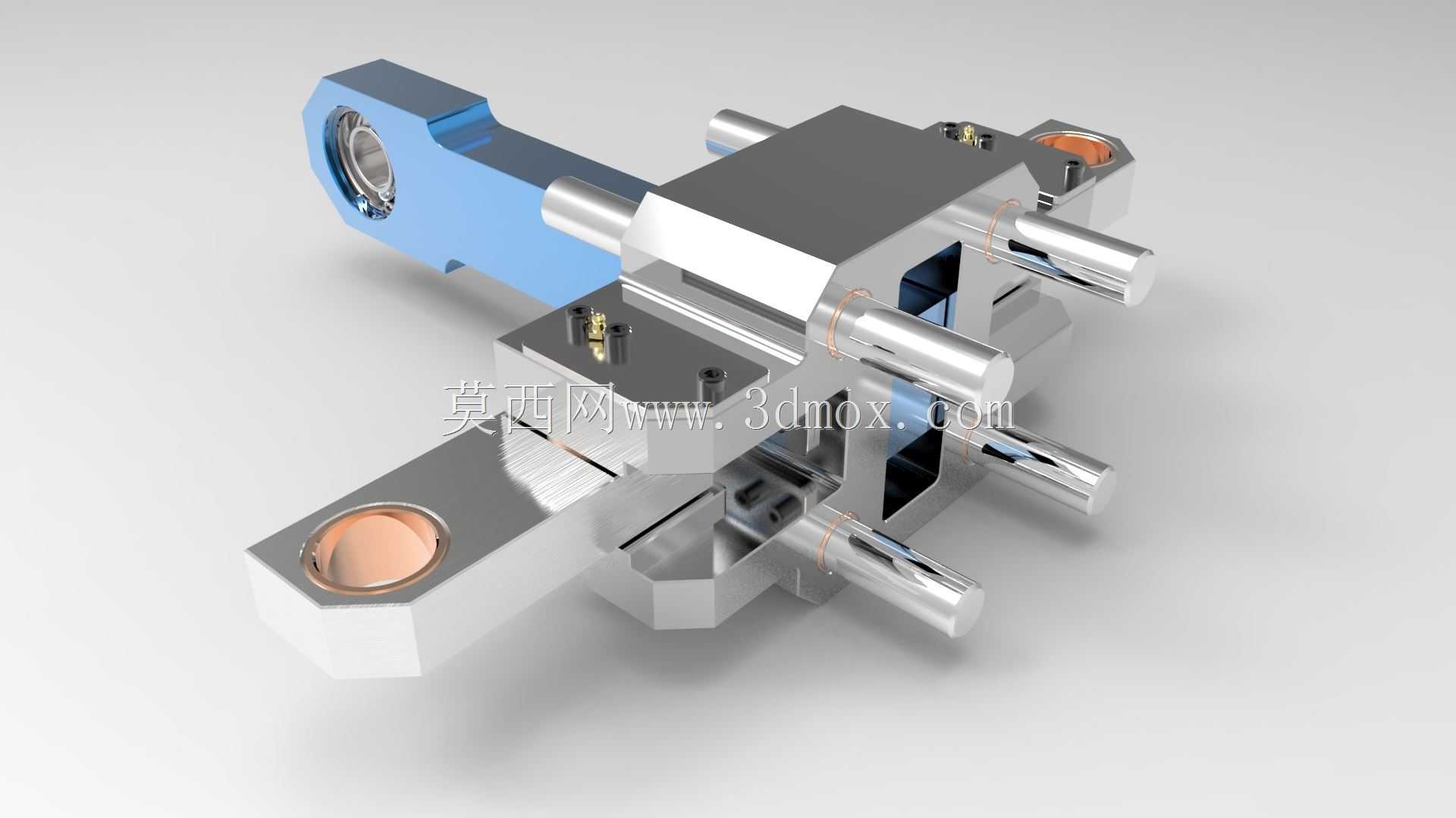

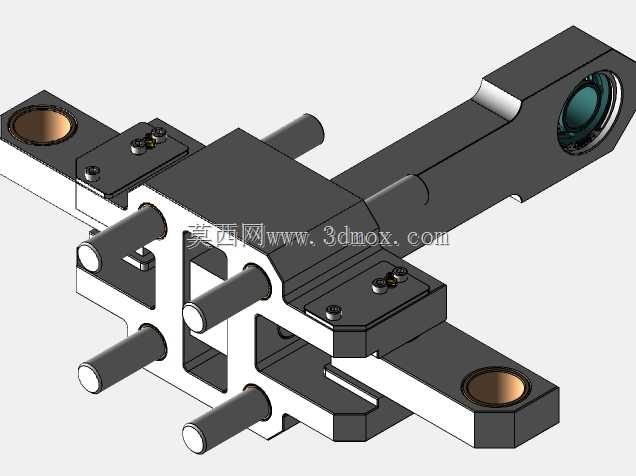

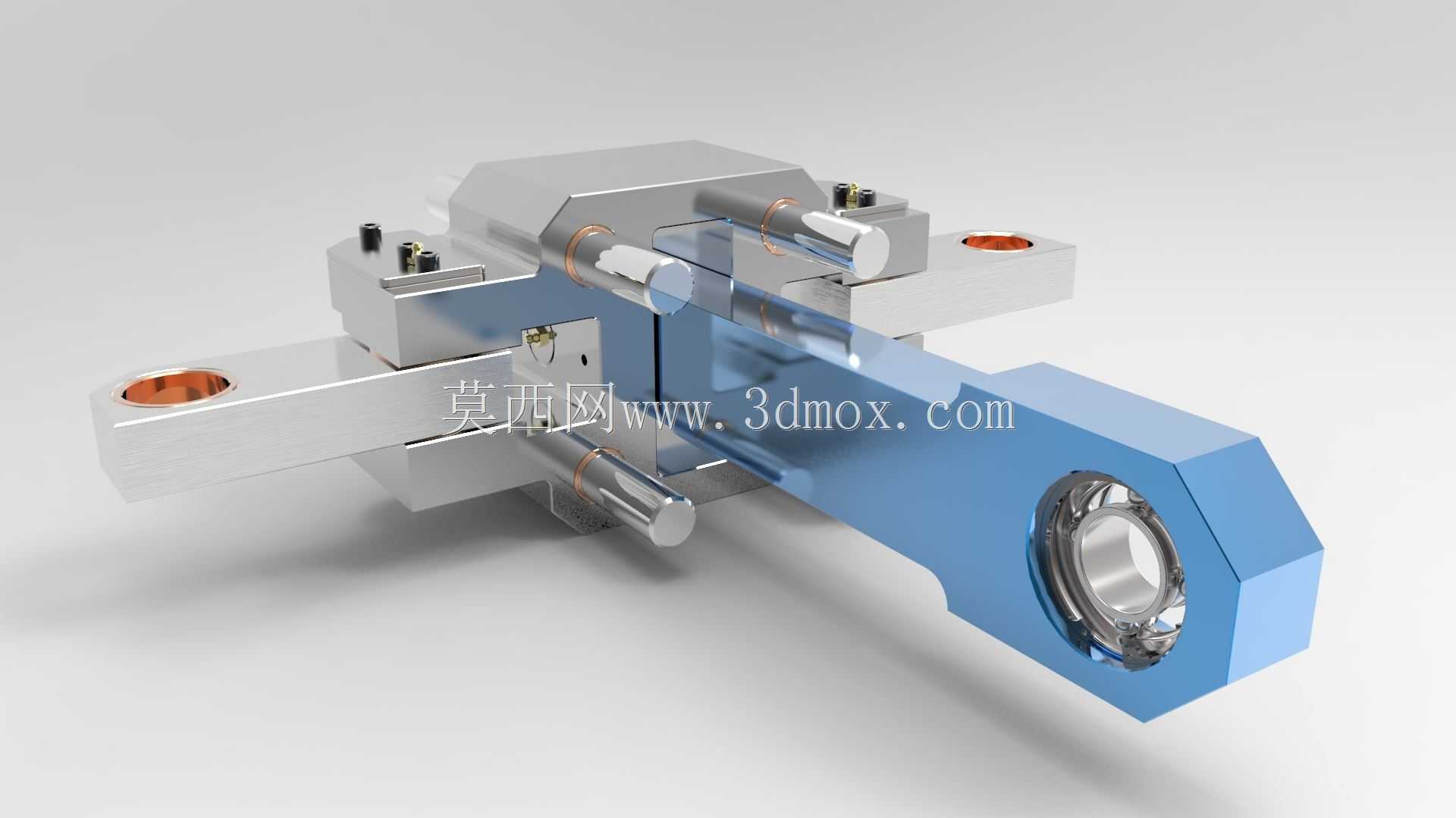

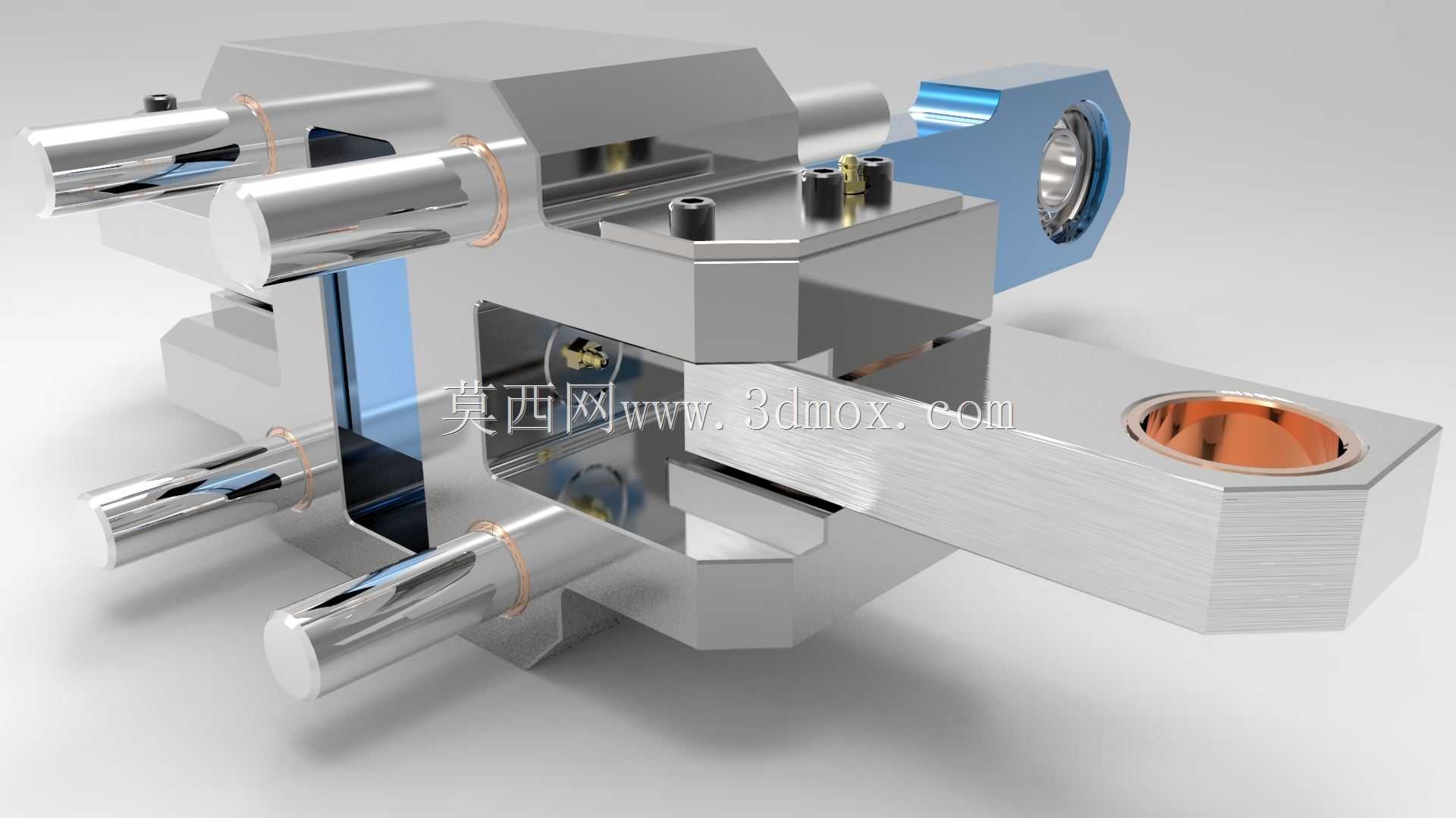

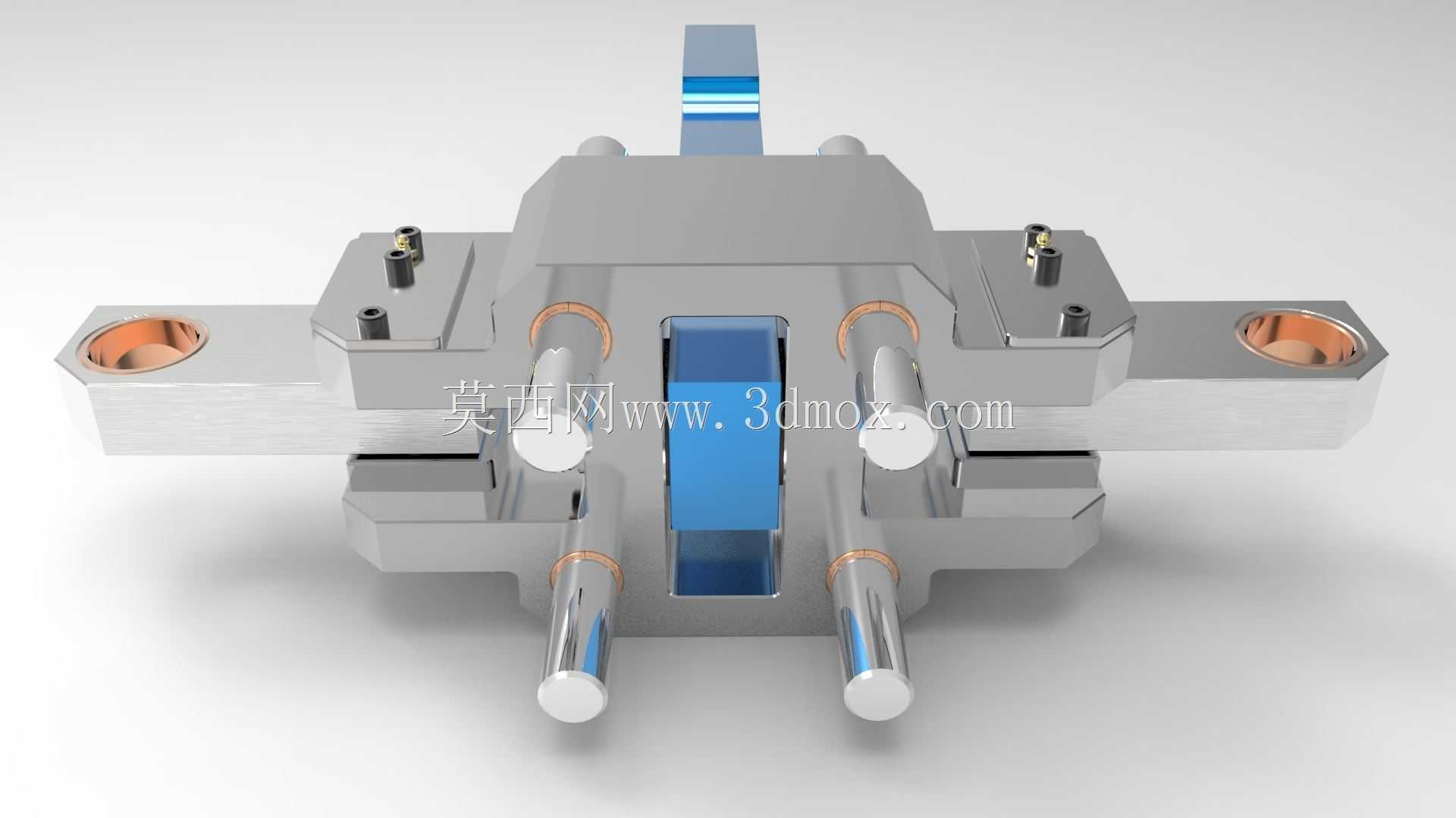

这套冲孔站块主要适配热成型冲压生产线的工位集成需求，是连续模内部完成侧冲孔工序的核心执行组件，在汽车高强钢零部件热冲压产线、家电钣金热成型加工工位中都有明确的应用场景，可直接嵌入多工位级进模的模架安装位，配合上下模的合模动作完成高温状态下板材的精准冲孔作业。从结构设计逻辑来看，该组件采用模块化集成思路，将冲孔冲头导向、动力传递、复位限位、安装基准几个功能模块整合为一体式块体结构，避免了分散式装配带来的累计公差问题。主体安装块采用方正的基准面设计，上下平面预留了模架安装的定位销孔与螺栓过孔，可直接贴合模座的安装平面完成定位，侧向伸出的多组导向轴套与冲头安装位，分别对应不同方向的侧冲孔需求，其中蓝色的连接臂端为动力输入接口，可与斜楔滑块或者外置驱动块连接，将合模的垂直运动转换为冲头的水平进给动作，端部带铜套的铰接位可减少驱动过程中的摩擦损耗，提升长期往复运动的使用寿命。设计过程中重点考虑了热成型工况的高温影响，所有滑动配合面都预留了热膨胀间隙，冲头导向部位采用硬质合金衬套，减少高温下金属粘连带来的卡滞问题，各轴类零件的同轴度公差控制在0.02mm以内，保证冲头进给过程中无偏摆，避免冲孔毛刺过大或者冲头折断的问题。安装边界方面，组件整体的外接轮廓尺寸适配常规800吨级热冲压压力机的模架安装空间，各外接接口的位置尺寸符合行业通用的级进模工位排布标准，不需要额外修改模架即可完成替换安装，侧向伸出的驱动臂行程经过精确计算，合模过程中不会与模架其他组件产生运动干涉，复位弹簧的安装位集成在块体内部，不需要额外布置外置复位结构，减少了模具整体的装配工作量。实际使用过程中，该站块可同时完成三个不同方向的冲孔作业，配合生产线的送料节拍可实现每分钟12-15次的冲压循环，冲头的更换可直接从块体侧向的拆装口完成，不需要整体拆卸站块，大幅减少了工位维护的停机时间。
