手动搅拌机叶片冲压级进模具结构

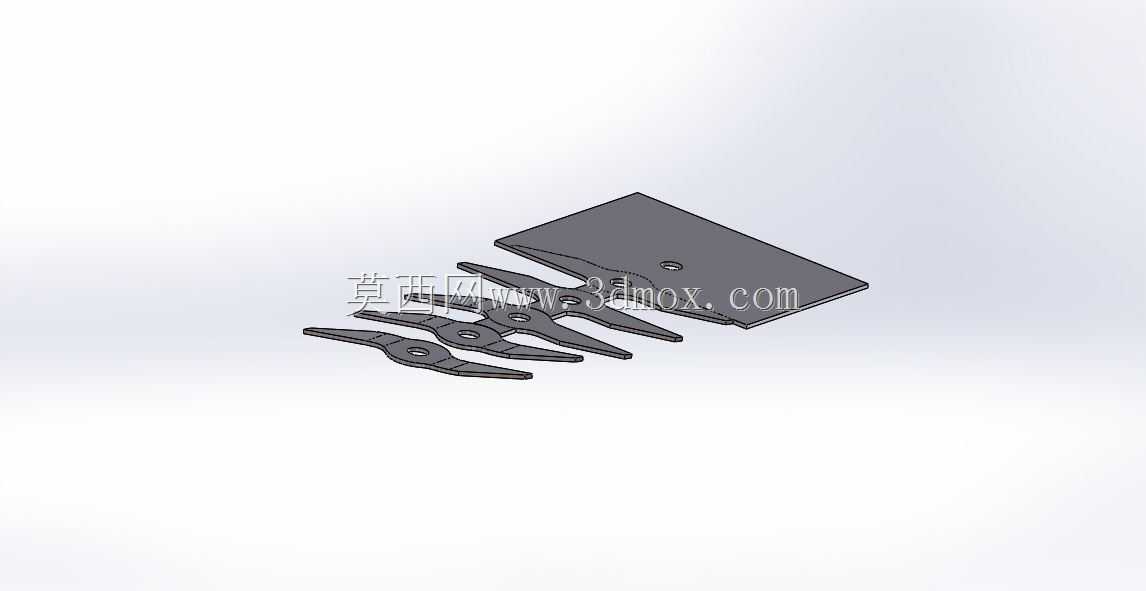

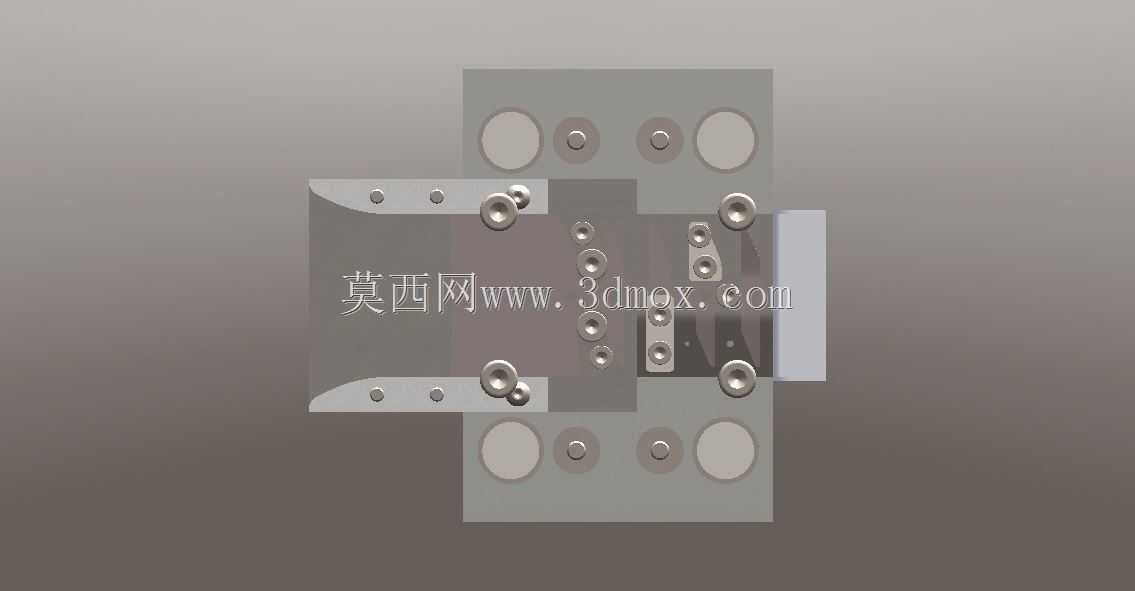

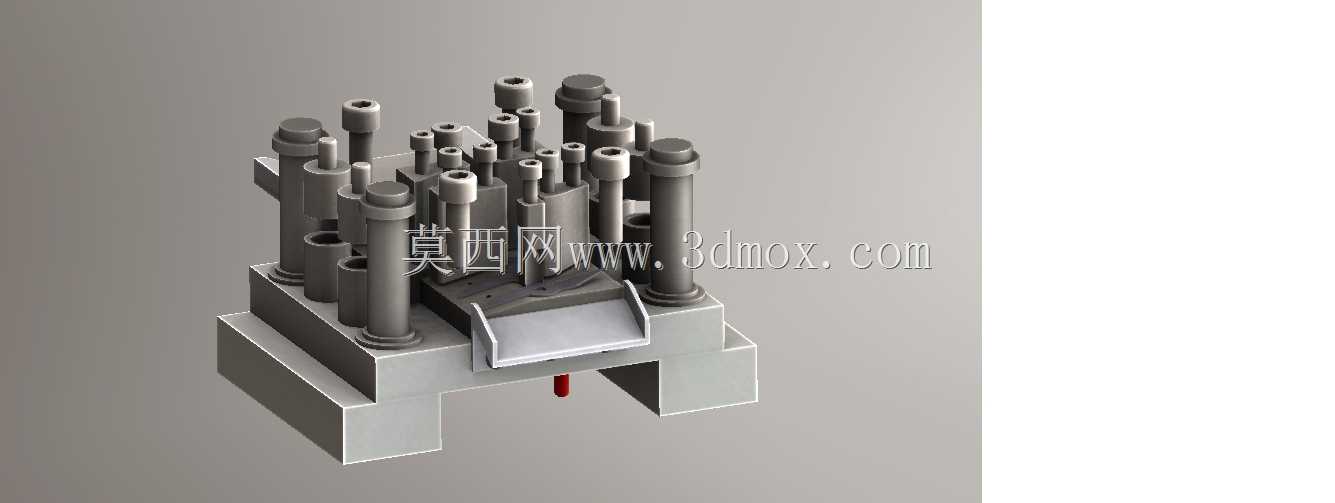

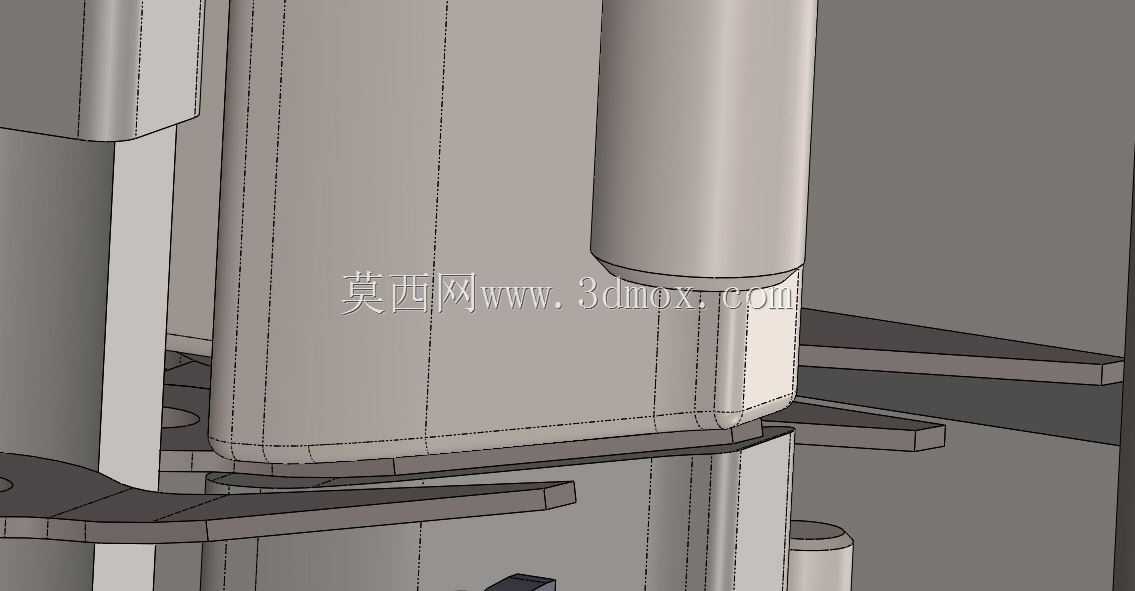

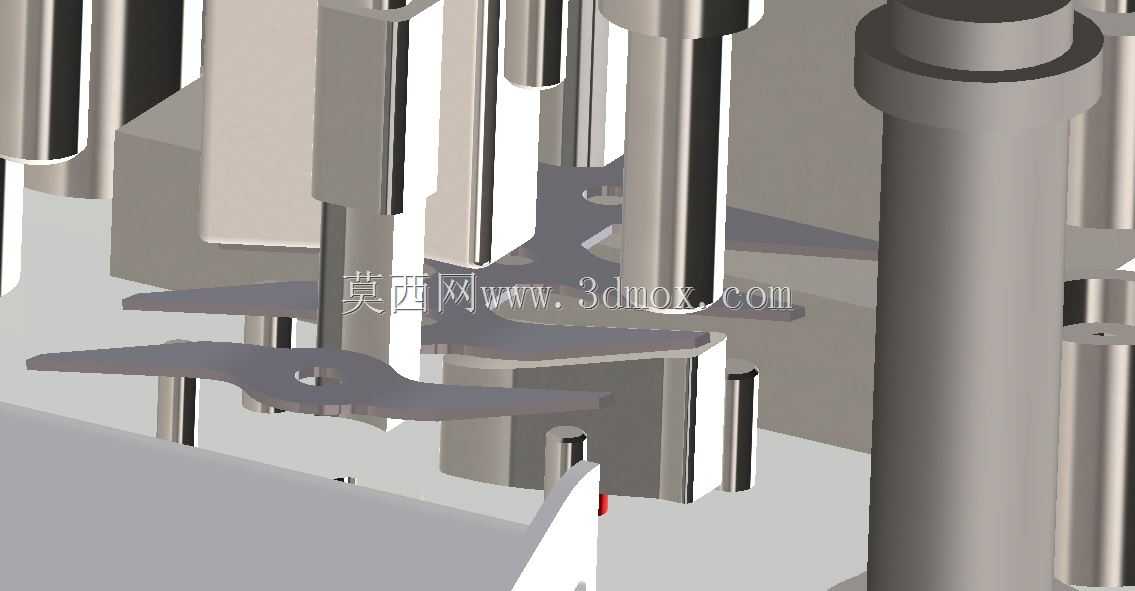

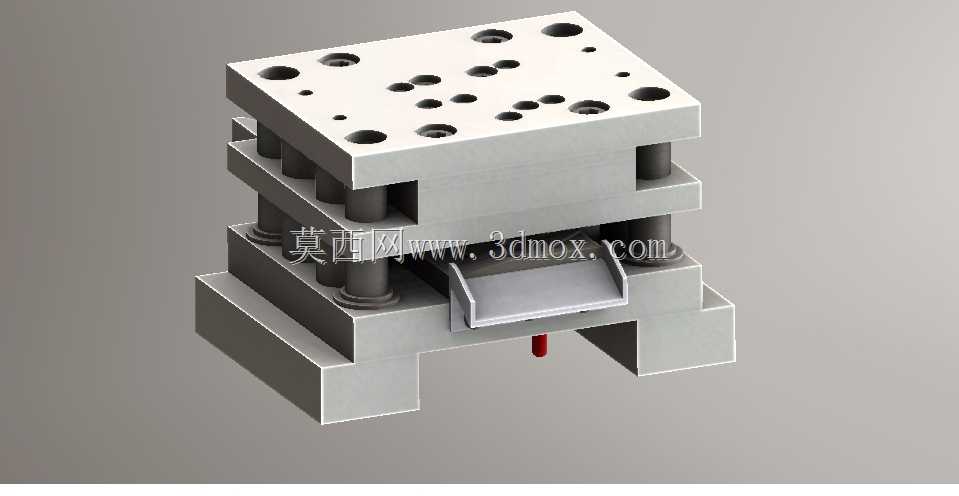

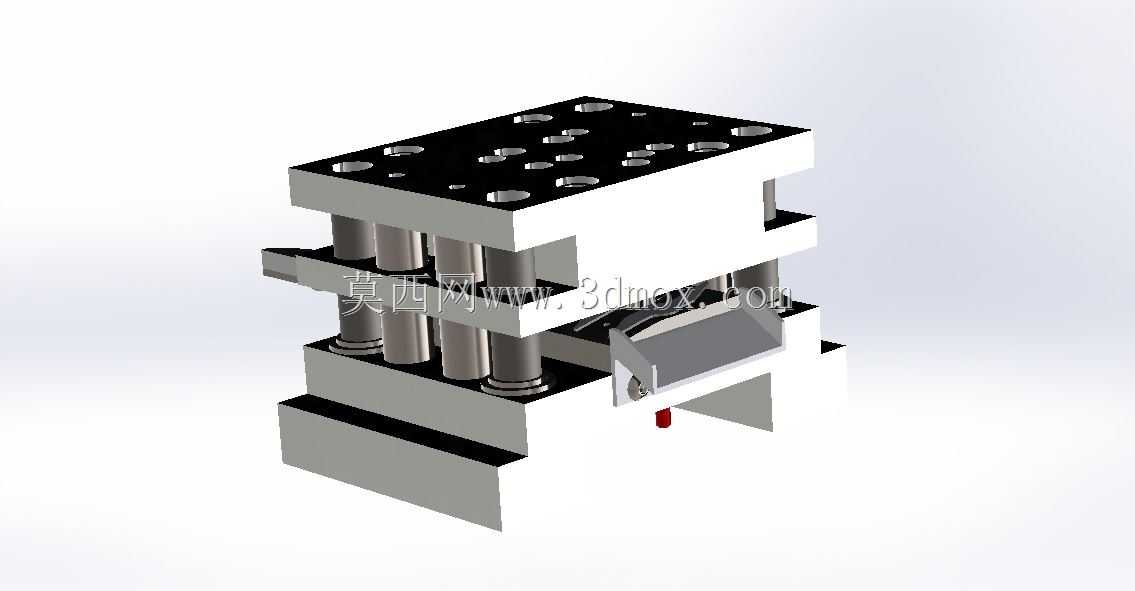

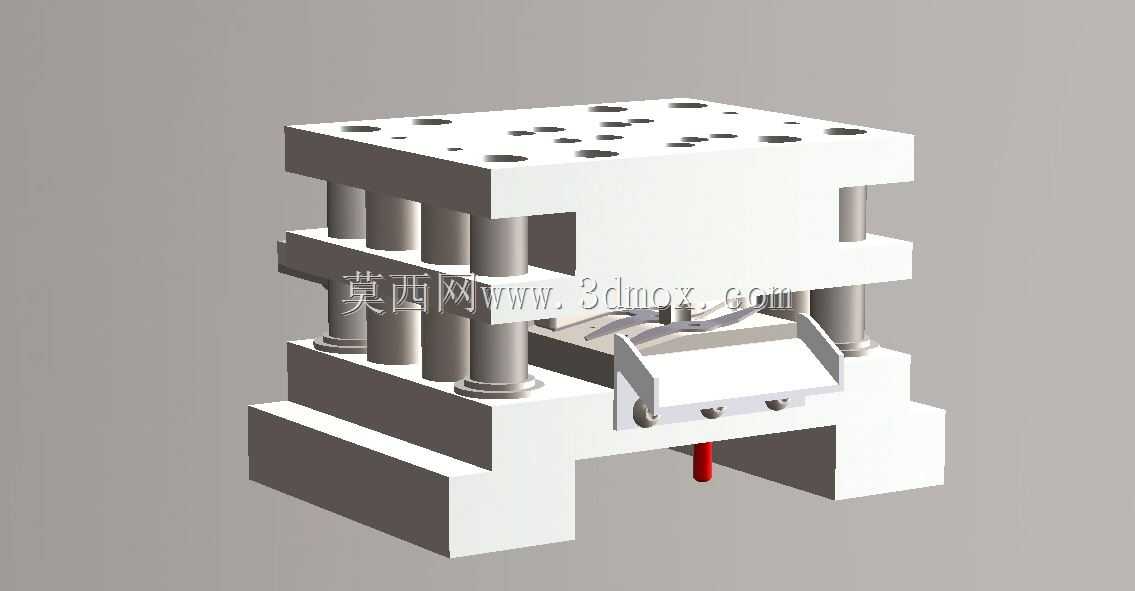

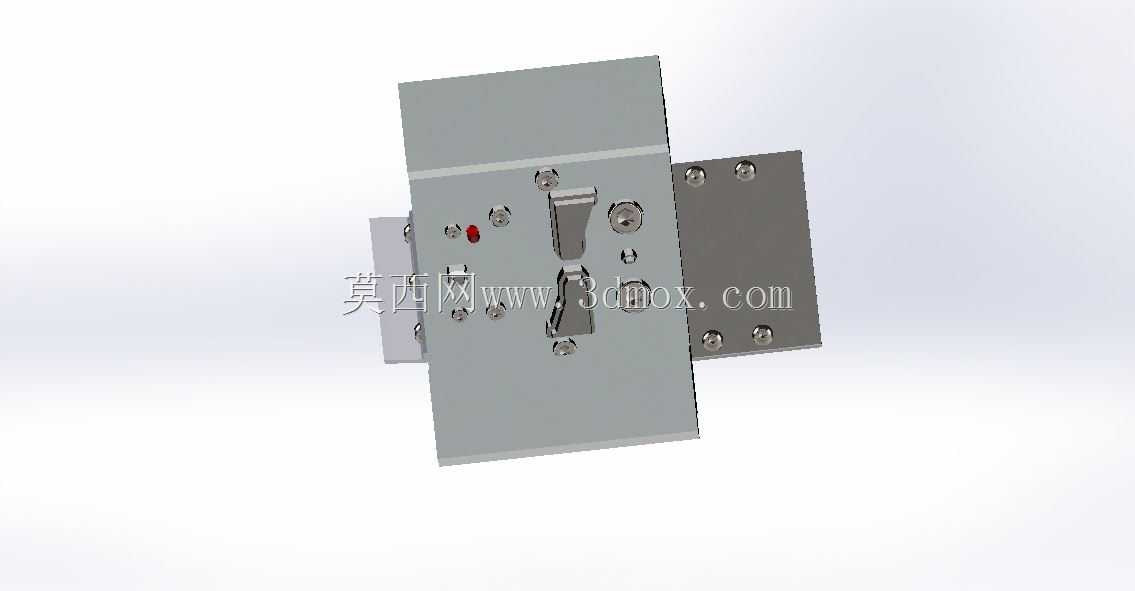

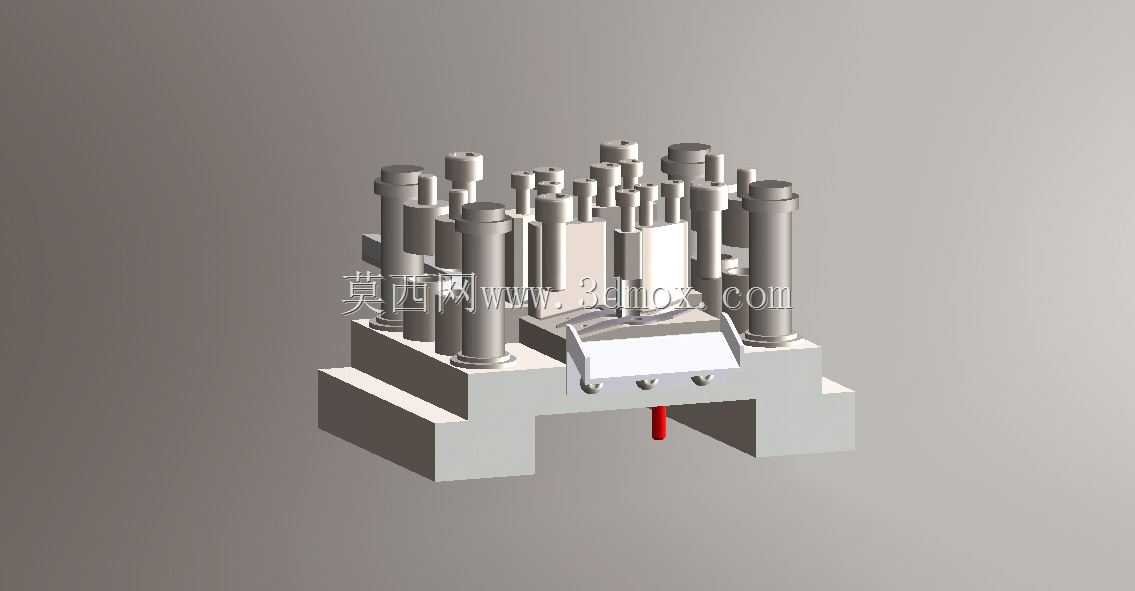

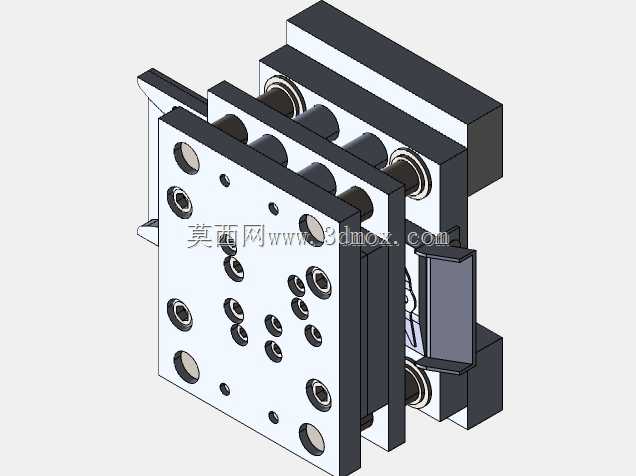

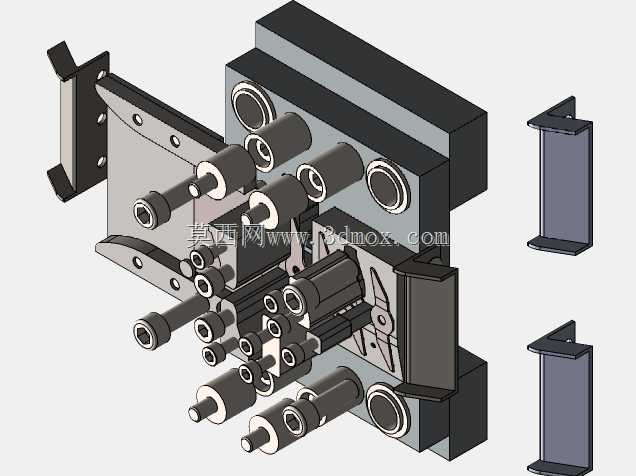

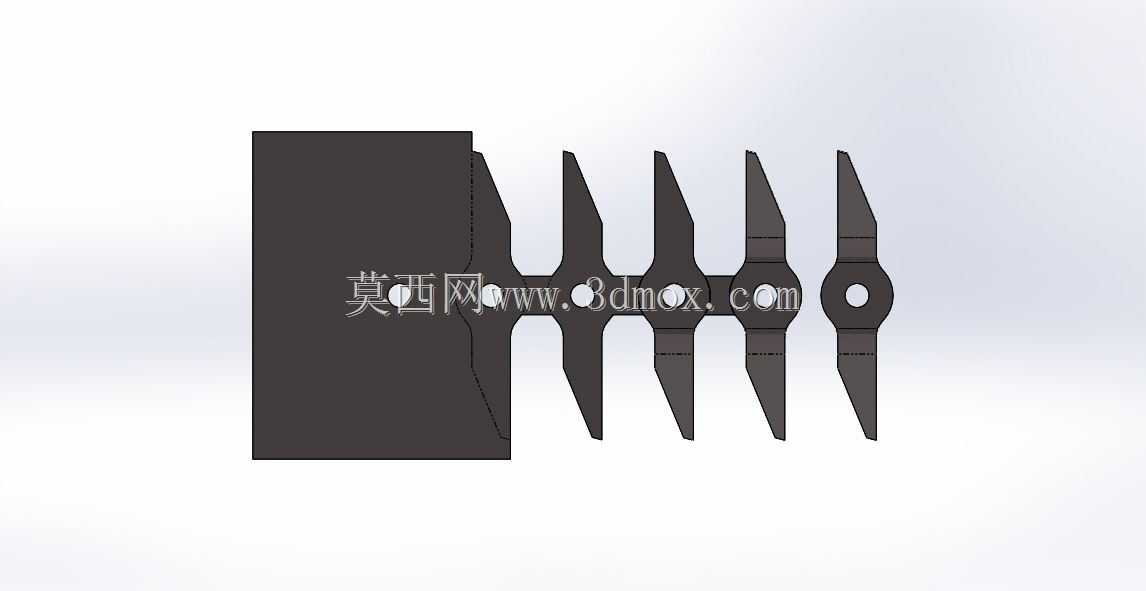

这套模具针对手动搅拌机叶片的批量冲压生产设计，属于多工位级进冲压工装，适配常规开式单点压力机的安装接口，上下模座采用标准模架规格，导柱导套配合精度达到IT6级，能够满足连续高速冲压的同轴度要求，避免长期生产过程中出现上下模偏移啃模的问题。日常生产场景中，这类模具主要用于小家电配件加工车间的冲压产线，配合卷料自动送料机构使用，可一次性完成带料的冲孔、弯曲、落料工序，不需要后续单工序模的二次周转加工，单冲程即可产出成型的搅拌机叶片零件，生产效率相比单工序复合模提升三倍以上。从结构设计逻辑来看，模具的工位排布遵循冲裁优先、成型在后的原则，第一工位完成带料的导正孔冲裁与叶片安装孔冲制，中间工位依次完成叶片的多道次弯曲成型，控制每道弯曲的变形量不超过材料的极限延伸率，避免叶片成型区域出现拉裂或起皱缺陷，最后工位完成成品与 carrier 带的分离落料，成品直接从下模座的落料孔滑入集料盒。模具的卸料板采用弹性卸料结构，搭配矩形截面弹簧提供均匀的卸料力，保证薄料冲压过程中材料不会被拉拽变形，弯曲工位设置了顶料销与成型入子的配合间隙，预留0.02mm的材料厚度间隙，既保证叶片的弯曲角度精度控制在±0.5°以内，也不会出现卡料问题。安装边界方面，上模座的模柄尺寸适配常规40吨压力机的模柄孔，下模座的安装槽距符合标准T型槽间距，不需要额外加工转接板即可直接上机安装，模具闭合高度控制在220mm，适配多数中小型冲压设备的闭合高度调节范围，不需要对设备进行额外改造。实际生产验证中，这套模具适配0.8-1.2mm厚度的304不锈钢带料，冲压速度可稳定维持在每分钟60次，成型后的叶片平面度不超过0.1mm，安装孔位的位置度误差控制在0.08mm以内，能够直接与搅拌机的转轴组件完成装配，不需要后续的校形或二次孔位加工。模具的易损件均采用快换式入子结构，冲头与凹模入子采用SKH-9材料热处理至HRC60-62，长期冲压生产中出现磨损时，不需要拆卸整套模具，直接从模座背面拧出紧固螺丝即可更换入子，大幅减少产线的停机维护时间。弯曲工位的成型块设置了微调结构，可通过垫片调整弯曲间隙，适配不同批次材料的厚度公差波动，避免因材料硬度或厚度偏差导致的成型尺寸超差。
