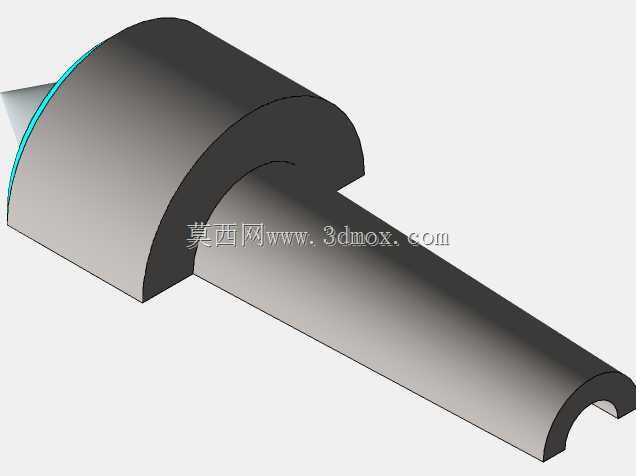

车床回转顶尖尾座内部结构展示

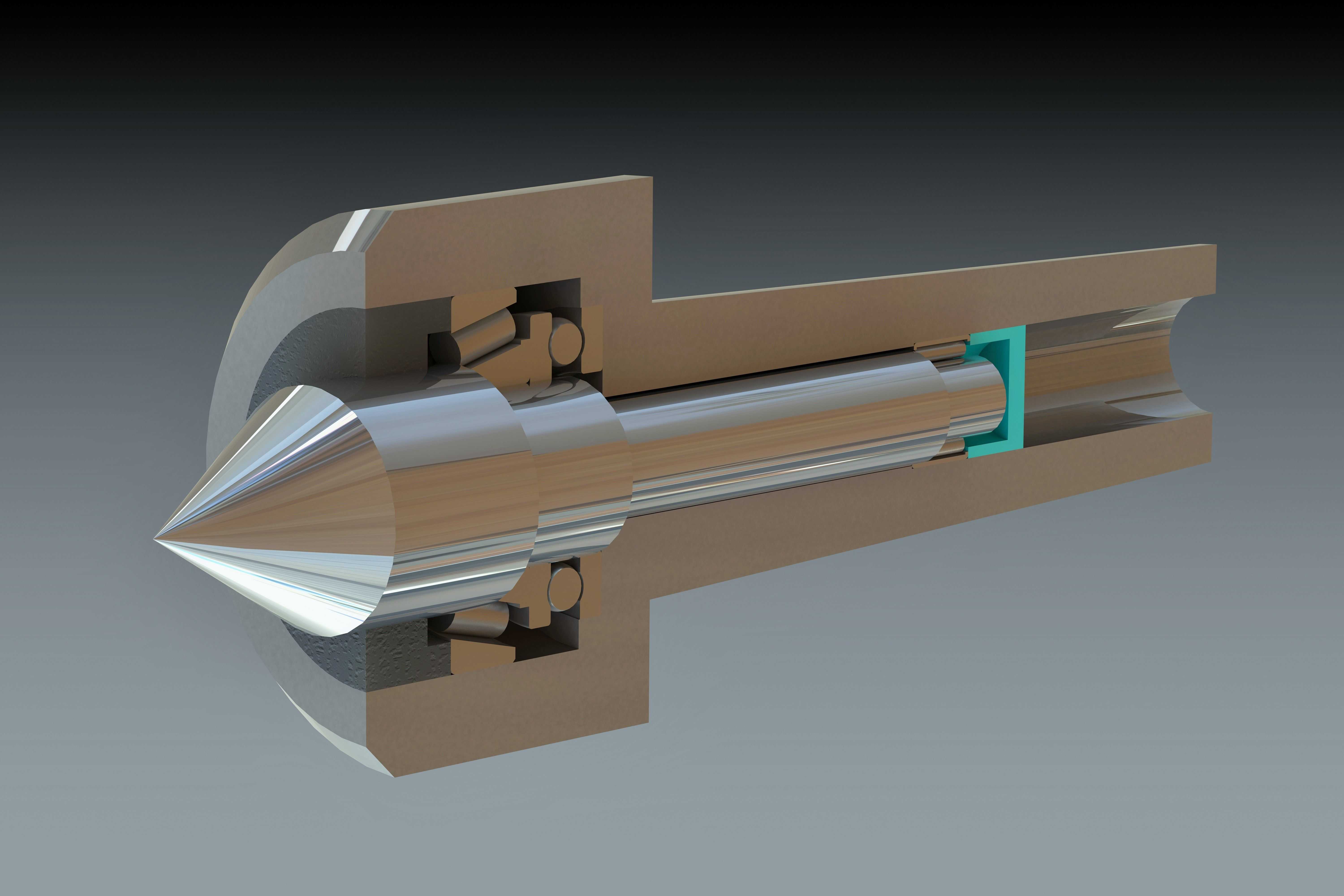

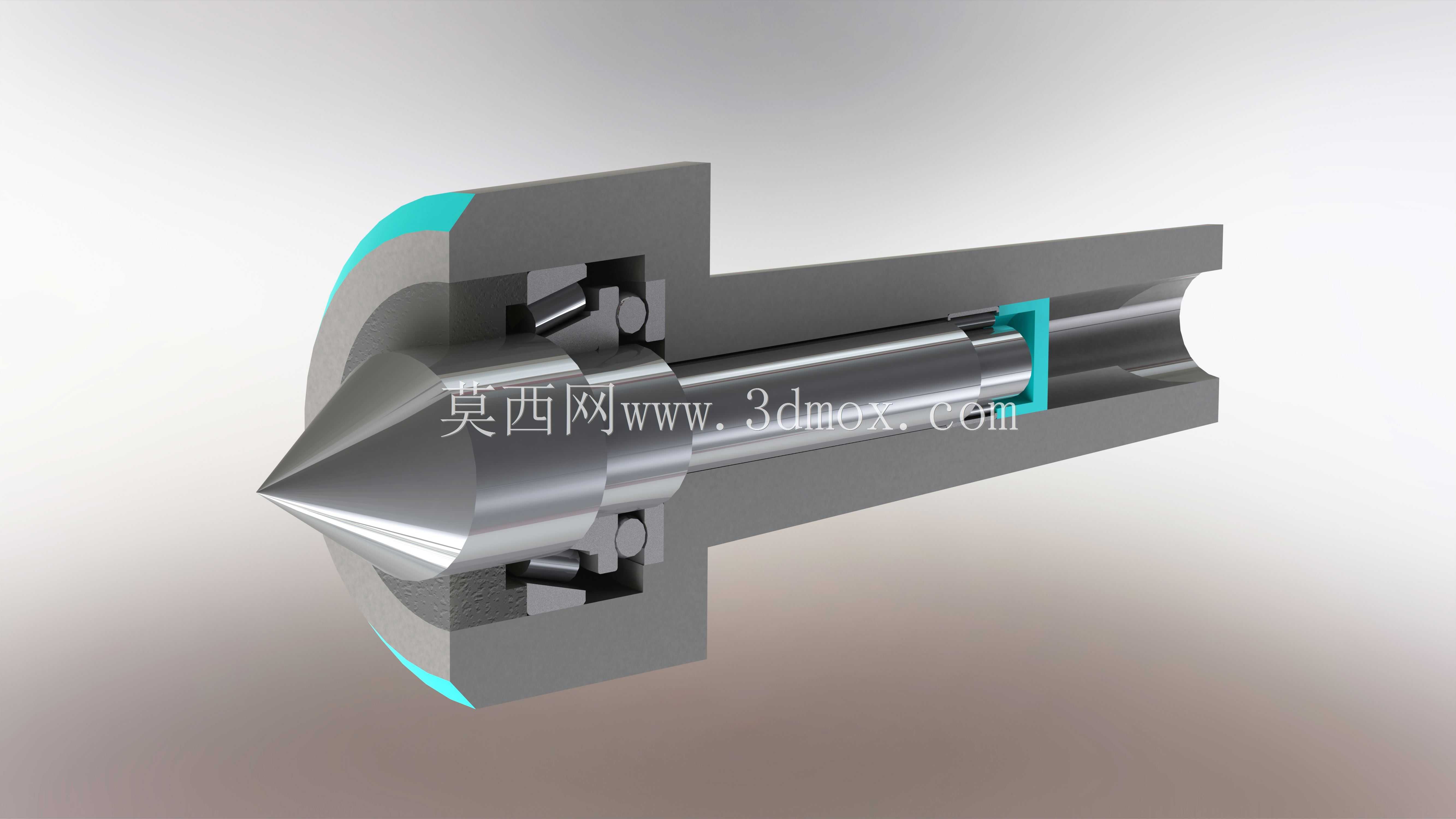

在普通卧式车床、数控车床的轴类、套类零件加工场景中，尾座是承担工件轴向定位、顶持支撑的核心功能部件，直接影响长轴类工件加工时的刚性，避免工件因切削力作用产生挠曲变形，保障加工圆度、同轴度等形位公差达标。这款展示的是内置轴承结构的回转式顶尖尾座端头，和传统固定顶尖不同，回转顶尖的顶尖体可随工件同步转动，能大幅降低顶尖与工件中心孔之间的滑动摩擦，减少高速切削场景下的发热磨损，既适合高速精加工场景，也能承担中等载荷的粗加工顶持需求。从结构剖视来看，前端的锥状顶尖采用莫氏锥度适配设计，可直接插入尾座套筒的锥孔内完成安装，安装时需保证锥面贴合度达到85%以上，避免顶持时出现偏摆。内部采用双列角接触球轴承搭配推力轴承的组合布局，角接触轴承承担径向切削载荷，抵消车削时刀具径向进给带来的侧向力，推力轴承则承担轴向顶紧力，适配大余量切削时的轴向抗力，轴承预紧量通过后端的锁紧结构调整，预紧过大会导致轴承发热抱死，预紧过小则会出现顶尖窜动，影响加工精度。顶尖头部的锥角采用标准60度设计，和工件中心孔的锥角完全匹配，顶持时接触面均匀承载，避免局部应力过大刮伤中心孔。尾座套筒的外圆和尾座本体的内孔采用H6/g5间隙配合，保证套筒轴向伸缩顺畅无卡滞，套筒表面的润滑油槽可定期加注润滑脂，减少滑动面磨损。在实际安装调试时，需保证顶尖轴线和主轴轴线的同轴度误差控制在0.02mm以内，加工长轴时可根据工件长度调整尾座的偏移量，补偿工件热伸长带来的顶紧力变化，避免工件受热弯曲。这类回转顶尖尾座的日常维护需注意定期清理顶尖与轴承部位的切削液、铁屑，防止杂质进入轴承滚道加剧磨损，当顶尖出现磨损锥面拉伤、轴承间隙过大窜动超差时，需及时更换顶尖或调整轴承预紧，避免影响加工精度。
