反向工程房屋齿轮箱蜗轮箱体结构

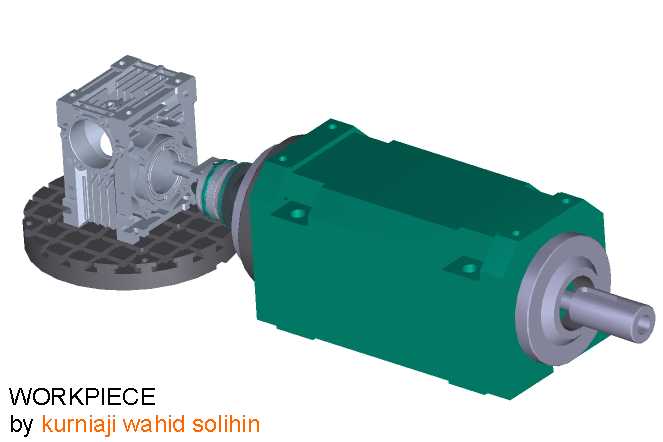

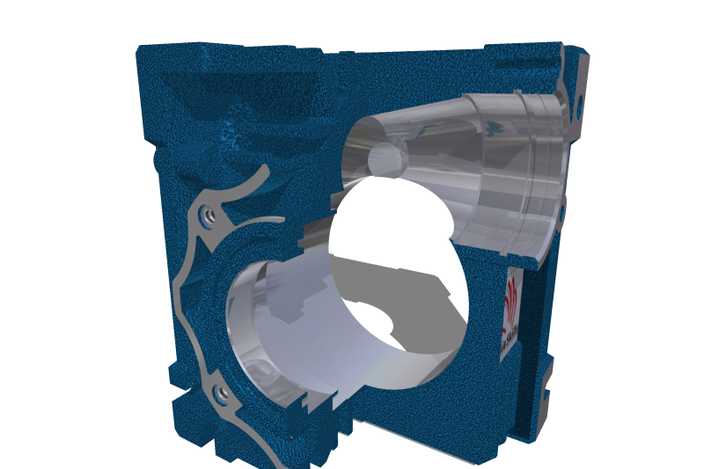

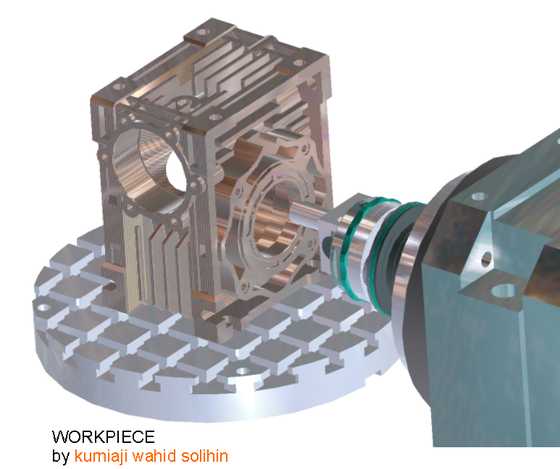

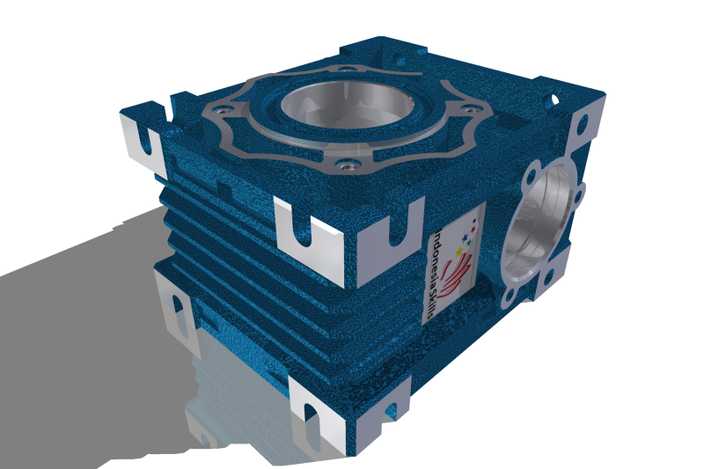

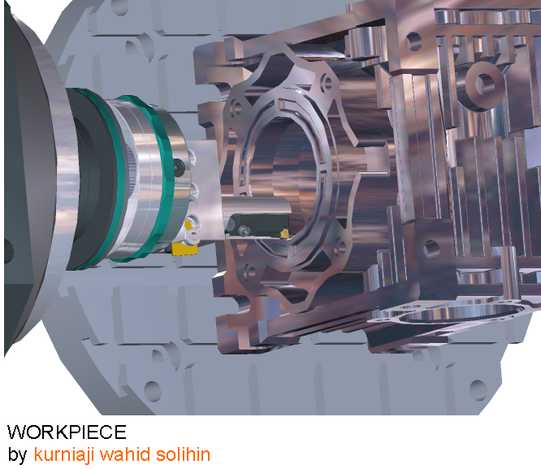

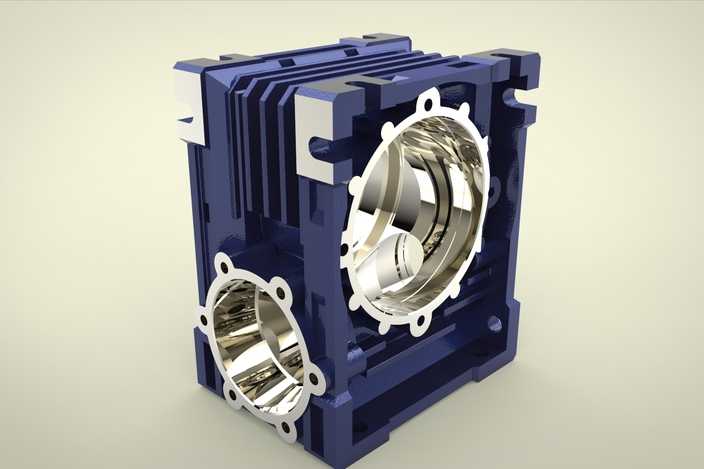

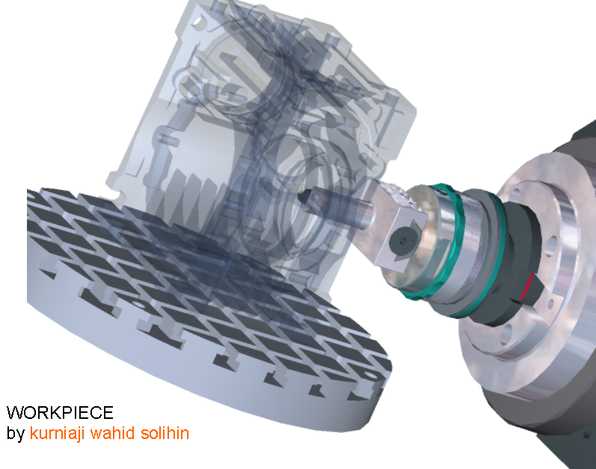

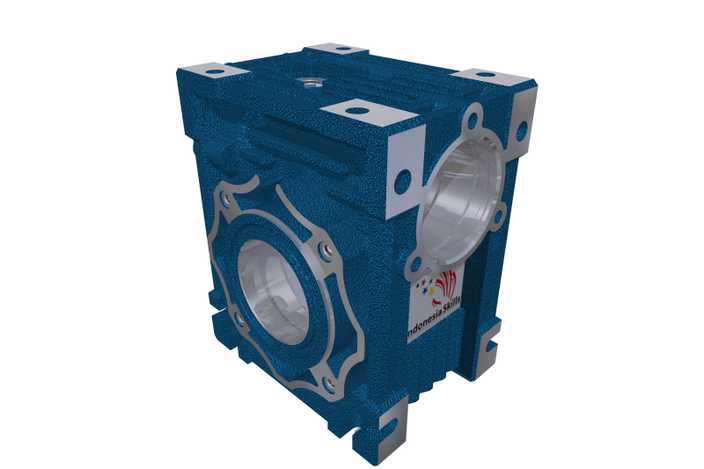

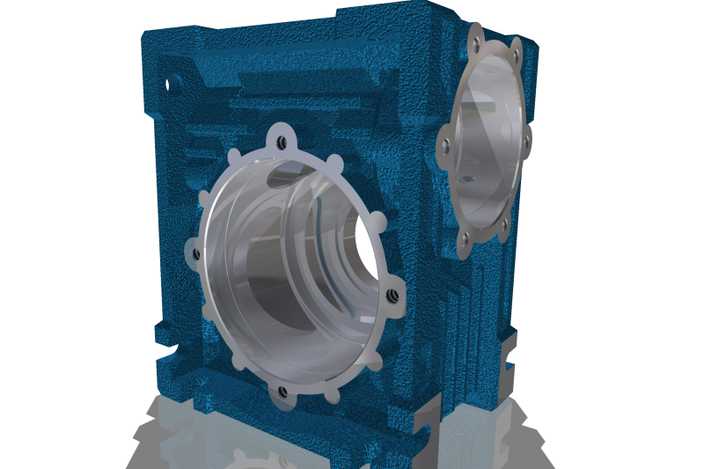

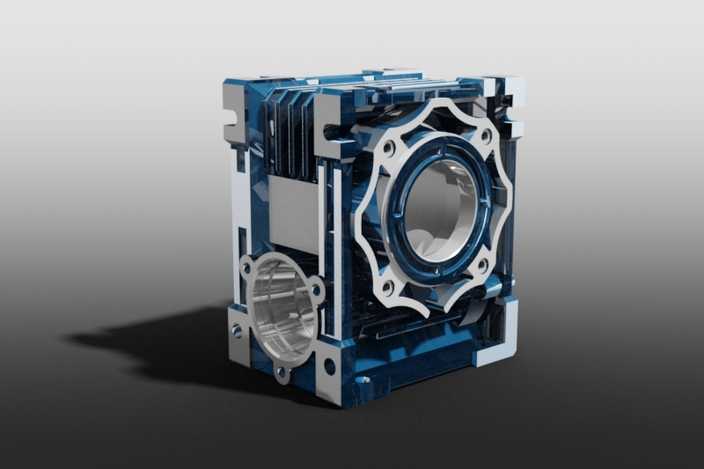

该作品为房屋齿轮箱的蜗轮箱体三维建模成果，整体建模过程围绕反向工程的实物测绘数据展开，严格还原了实物的每一处结构细节，建模全程遵循机械设计的公差配合逻辑，保障各安装位、配合面的尺寸精度符合实际装配要求。从外观结构来看，箱体主体采用方正的块状基座设计，外部设置有多道平行分布的散热加强筋，既能够提升箱体整体的结构刚性，抵御传动过程中产生的振动形变，又可以增大箱体与空气的接触面积，在齿轮箱运行过程中辅助散发内部啮合传动产生的热量，避免油温过高影响润滑效果。箱体的两个轴孔端口处设计有带安装孔的法兰凸缘，法兰端面做了平整化处理，能够保证端盖安装后的密封性能，防止润滑油渗漏同时阻挡外界粉尘杂质进入箱体内部；法兰上的安装孔位严格按照圆周等分规则排布，孔位间距、孔径尺寸都经过精准校准，可与标准紧固件完美适配。箱体内部的型腔做了平滑过渡处理，能够为蜗轮蜗杆的啮合传动预留充足的运转空间，同时内壁的曲面设计可以引导润滑油在箱体内循环流动，对啮合齿面、轴承部位实现充分润滑，降低传动过程中的磨损损耗。材质渲染层面，箱体主体部分采用深蓝色哑光铸铁材质表现，还原了实际铸造箱体的磨砂质感，表面的细微颗粒质感模拟了铸铁件喷塑处理后的真实视觉效果；轴孔内壁、法兰配合面则采用亮面镀铬金属材质，通过高反射的光影效果突出机加工面的光洁度，与主体的哑光材质形成强烈的视觉对比，清晰区分出不同加工工艺对应的结构区域。建模过程中对箱体的安装底座、定位凸台、减重槽等细节结构都做了完整还原，底座上的固定孔位、侧面的工艺凹槽都没有遗漏，完全复刻了实物的结构特征。该建模作品是为技能竞赛准备的训练项目成果，在建模过程中充分考量了箱体的实际加工工艺与装配需求，所有的倒角、圆角、拔模斜度都符合实际铸造与机加工的工艺要求，既保证了模型的视觉还原度，又具备实际的工程参考价值，可用于同类蜗轮箱体的结构设计参考、装配模拟演示以及相关教学场景使用。
