多刃波纹齿硬质合金端铣刀结构设计

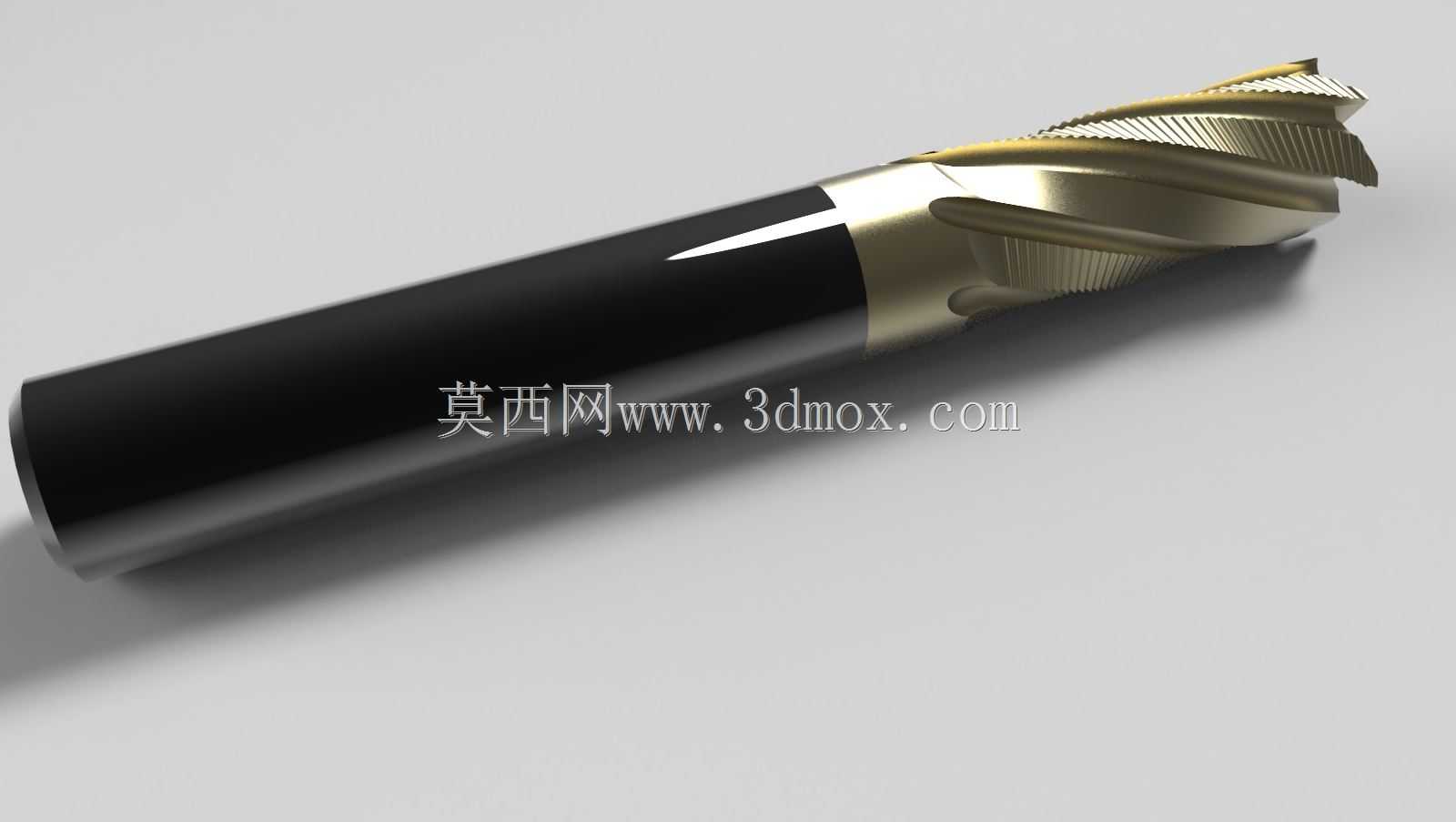

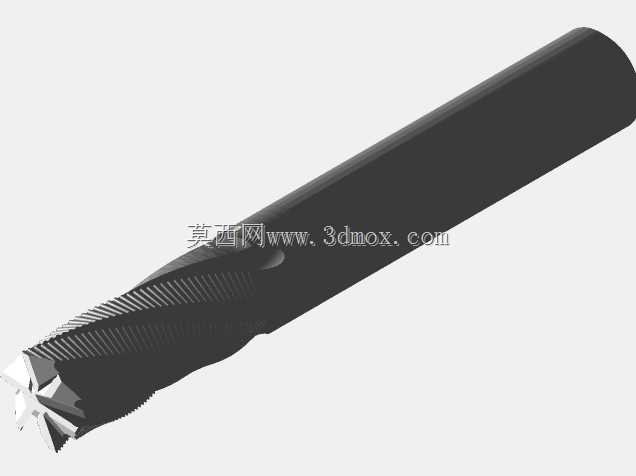

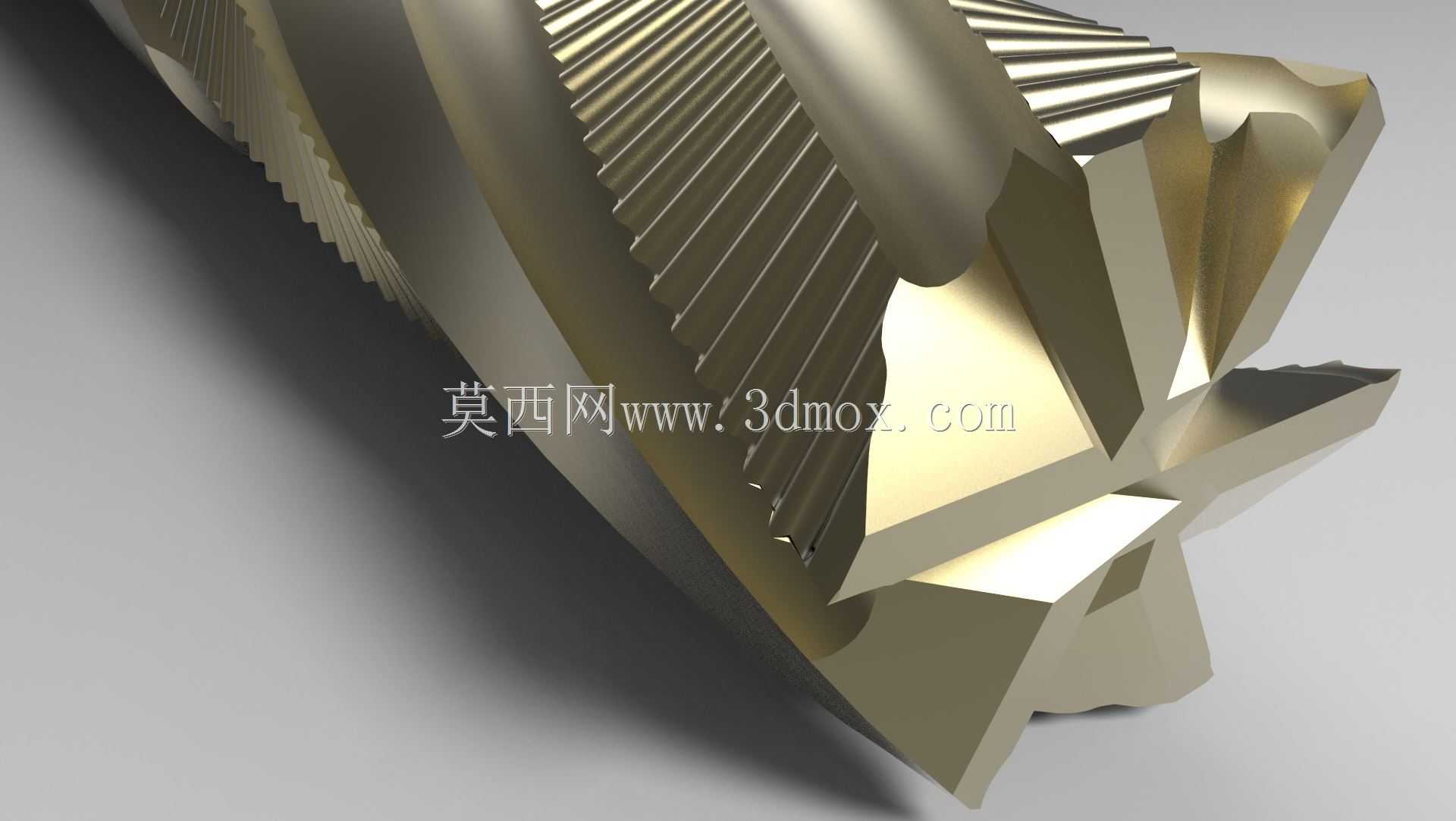

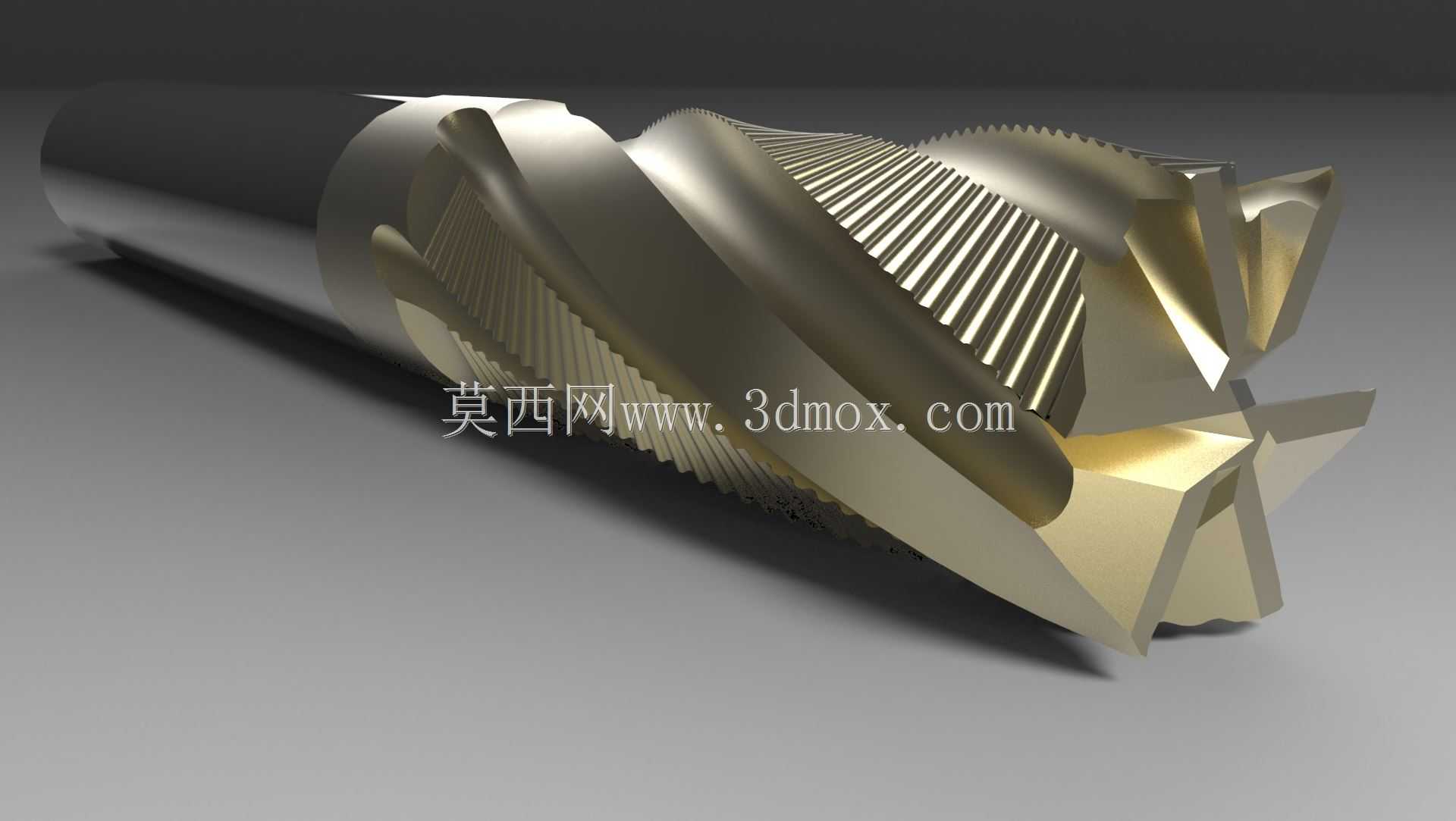

这款多刃端铣刀的结构设计，核心围绕难加工材料的大余量铣削工况展开，在航空航天结构件铣削、模具钢粗加工、高温合金槽腔开粗场景中，这类带分屑槽的波纹齿结构能有效降低单齿切削负荷，避免普通铣刀加工粘屑、崩刃的常见问题。从切削功能逻辑来看，刀齿侧刃设计的连续波纹齿结构，能将宽幅切屑分割为多段细碎切屑，大幅提升排屑流畅度，同时减少切削过程中的振动传导，在长悬伸加工场景下优势尤为明显，可有效降低让刀量，保障型面加工的尺寸一致性。刀头端部的切削刃采用不等分齿距排布，能打破切削过程中的谐振频率，避免普通等距齿铣刀在特定转速下出现的振纹问题，适配立式加工中心、龙门铣床等多种主流机加工设备的主轴安装接口。设计过程中，首先结合铣削力分布曲线确定芯厚尺寸，芯厚占刀体直径的比例控制在60%左右，既保证刀体整体刚性，又预留足够的排屑空间，避免切屑在排屑槽内卡滞造成的刀齿崩损。排屑槽的螺旋角经过切削仿真验证，采用38度螺旋角设计，在切削过程中能实现更平稳的刃口切入切出，降低垂直于工件表面的冲击载荷，同时提升切屑的排出速度，减少二次切削对已加工表面的划伤。安装边界方面，刀体柄部采用标准直柄结构，适配主流弹簧夹头、液压刀柄的装夹公差范围，柄部与刀头的过渡段采用圆弧过渡结构，避免应力集中造成的刀体断裂，在满刀切削工况下能承受更大的扭矩载荷。刀齿的后角设计针对不同加工场景做了差异化处理，端部切削刃后角略大于侧刃后角，既保证端部钻铣切入时的刃口锋利度，又保障侧刃长距离走刀时的刃口强度，在大切深、大进给的粗加工参数下，刃口磨损速率远低于普通直齿端铣刀。这类刀具在实际生产中，可完成平面铣削、槽腔开粗、侧面仿形铣削等多种加工工序，单支刀具可覆盖粗加工到半精加工的工艺需求，减少换刀频次，提升机床的有效加工时长。
