车床用回转式活动顶尖结构设计

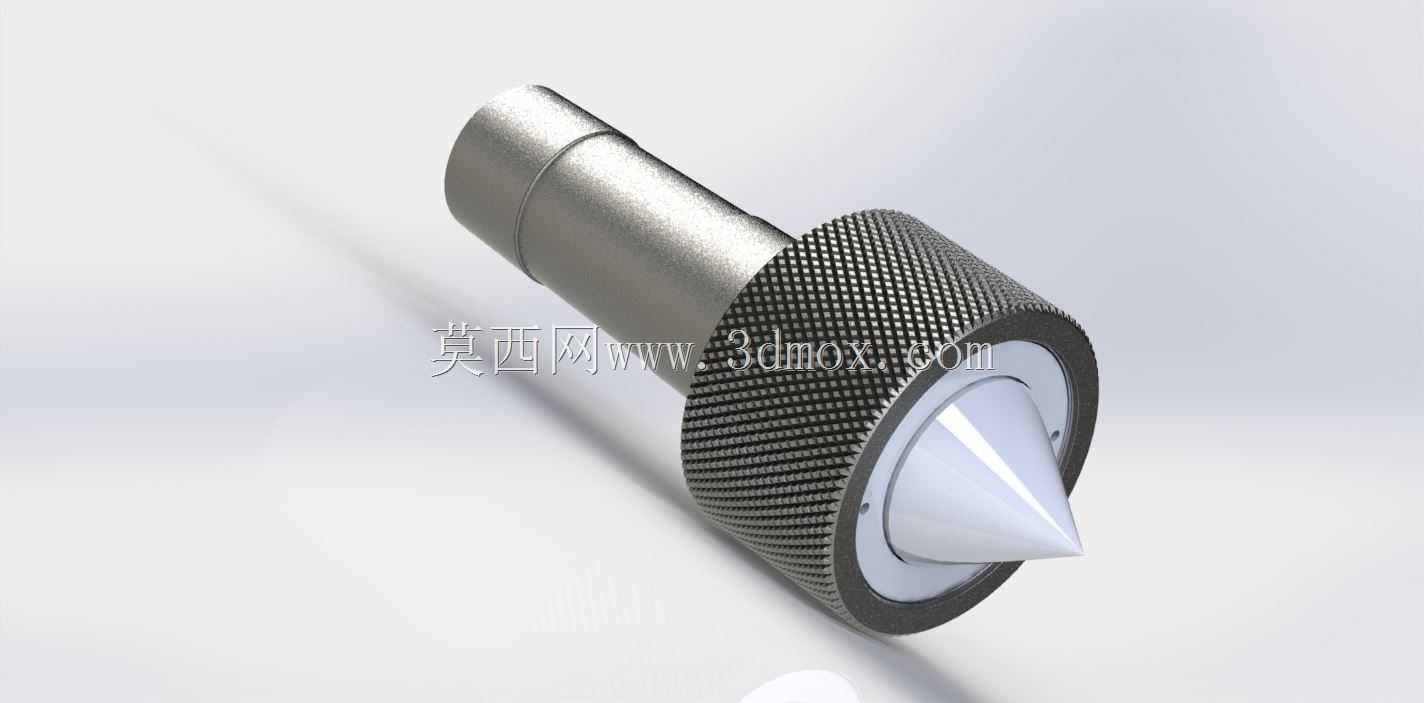

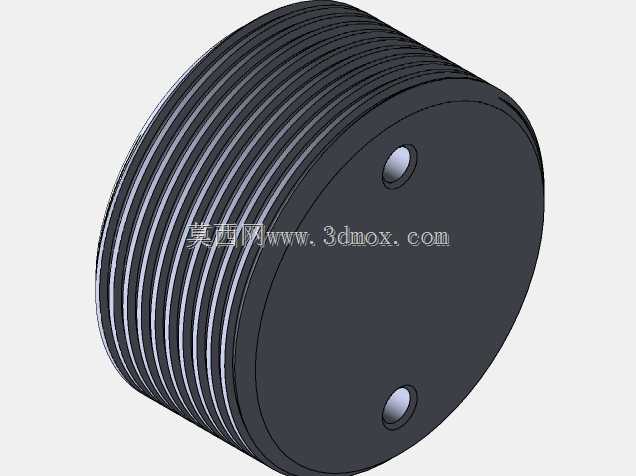

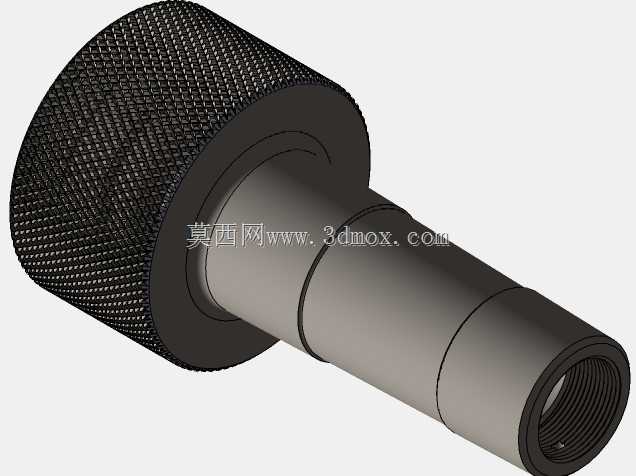

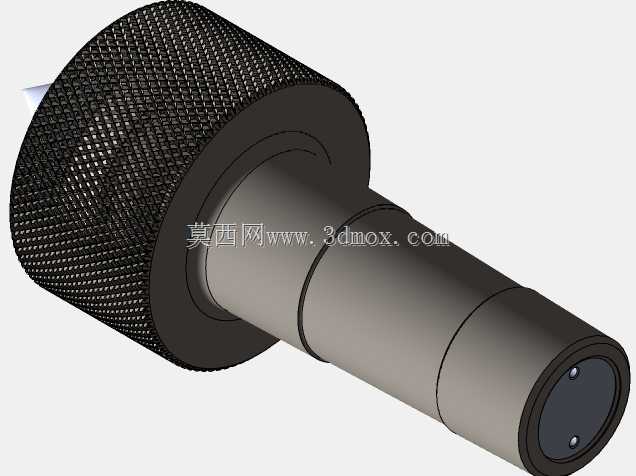

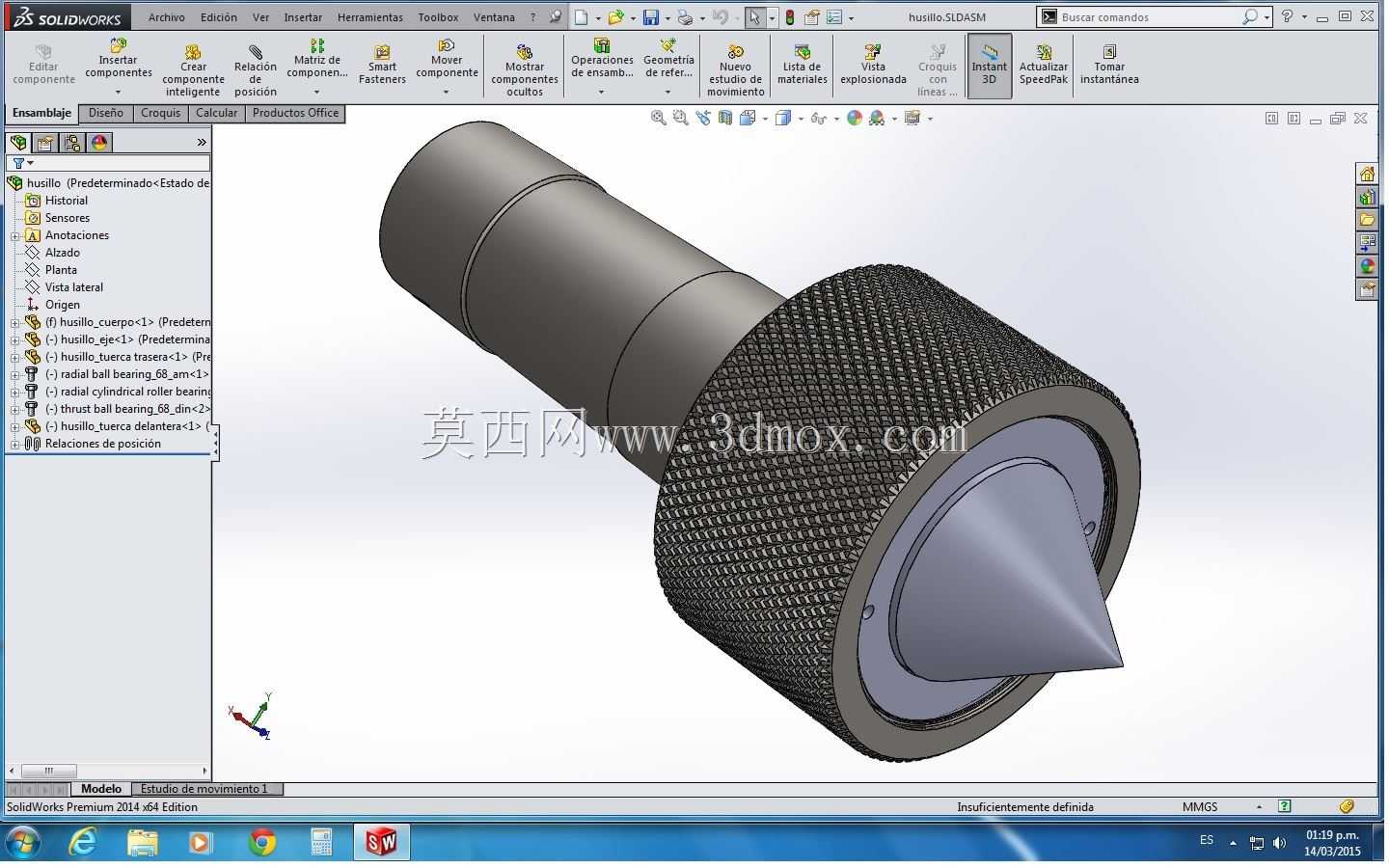

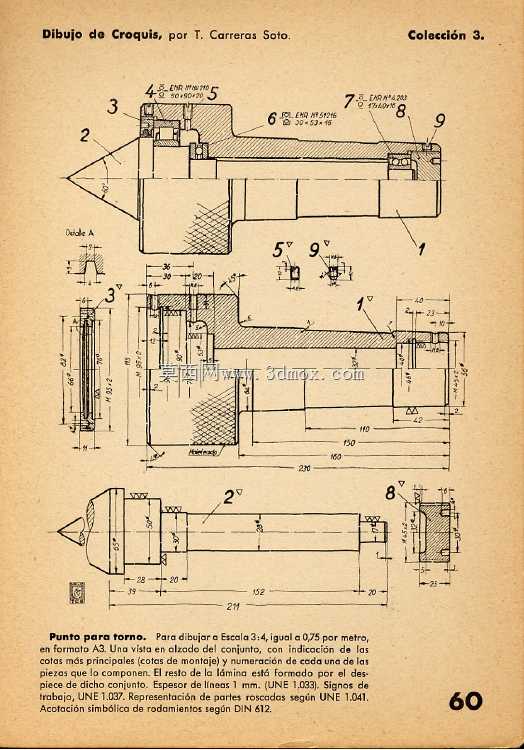

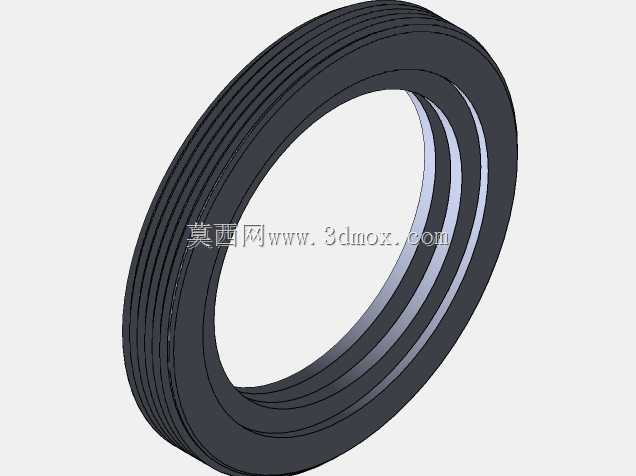

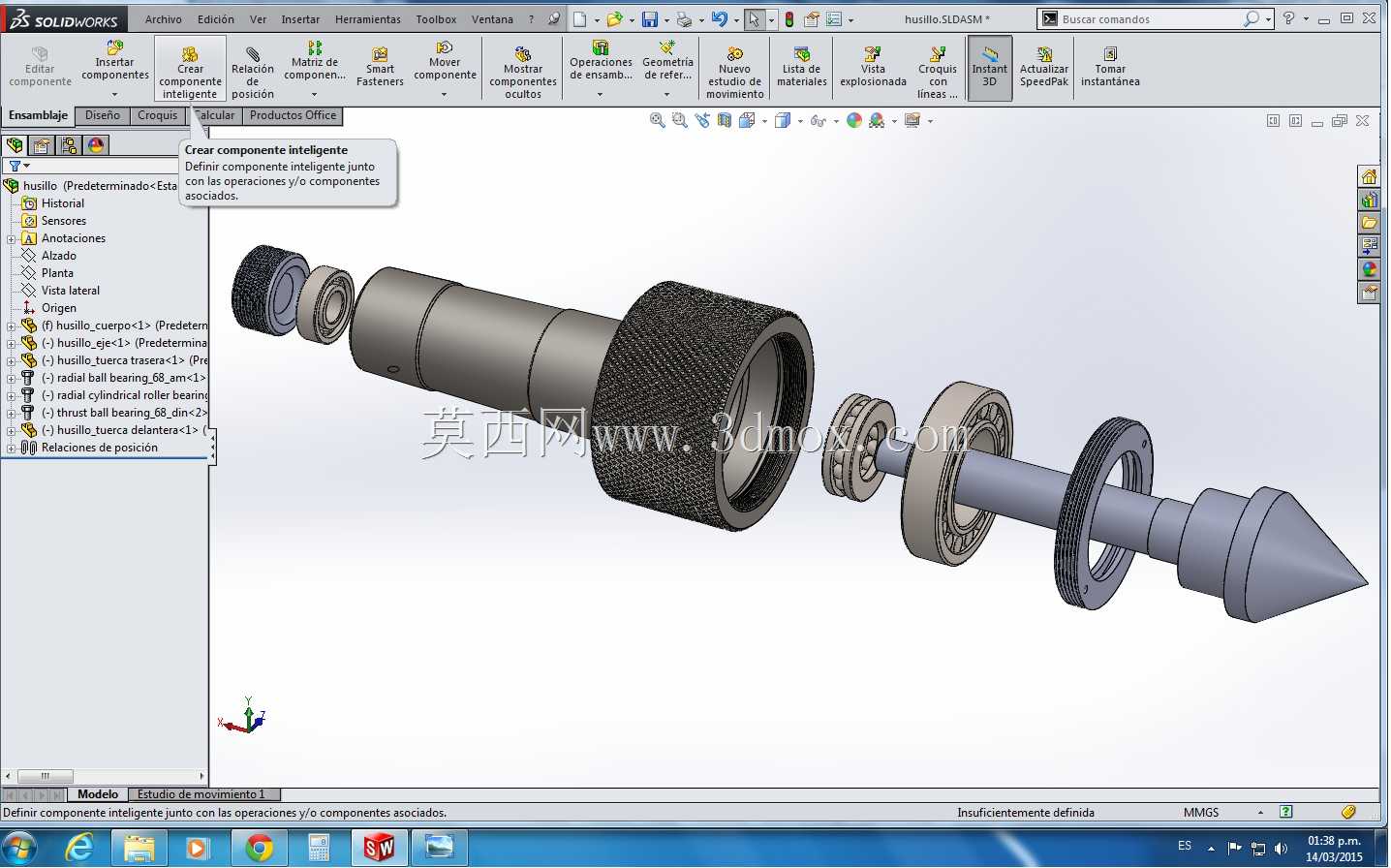

在普通车床、数控车床的轴类、套类零件加工场景中，这类回转顶尖是尾座端核心的装夹定位部件，主要承担工件端面中心孔的顶紧定位作用，抵消切削过程中工件受到的径向切削力与轴向进给力，避免长轴类零件加工时出现甩弯、振颤问题，保障加工过程的同轴度精度。和固定式死顶尖不同，这类回转顶尖内部集成了滚动轴承结构，顶尖头部可随工件同步转动，能大幅降低顶尖与工件中心孔之间的滑动摩擦，减少高速切削工况下的发热磨损，既可以延长顶尖本身的使用寿命，也能避免工件中心孔被研伤，影响后续工序的定位基准精度。从结构设计逻辑来看，该顶尖采用莫氏锥柄作为安装接口，可直接适配对应锥度规格的车床尾座锥孔，安装时依靠锥面的自锁特性实现紧固，无需额外的锁紧结构，拆装便捷，能快速完成不同规格顶尖的切换。中部的滚花握持段做了网纹滚花处理，表面粗糙度控制在合理区间，既方便操作人员手动握持完成顶尖的拆装、擦拭保养，也能避免操作时手打滑，提升装拆过程的操作安全性。头部的硬质合金顶尖头采用60度锥角设计，和GB/T 145标准规定的A型中心孔锥角完全匹配，接触贴合面积大，定位刚性充足，可承受较大的顶紧力，适合重载切削、大余量粗加工的工况。顶尖头与本体的连接部位做了密封结构设计，可阻挡切削液、金属切屑进入内部轴承腔，避免轴承卡滞、磨损过快的问题，日常使用中仅需定期注入润滑脂即可完成保养，维护成本极低。从安装边界来看，该顶尖的锥柄规格、整体长度、头部最大外径都经过尺寸链校核，安装到尾座后不会和刀架、卡盘产生运动干涉，顶紧行程范围内可适配不同长度的轴类工件装夹需求，不管是小直径的细长轴加工，还是大直径的盘类零件反向顶紧，都能提供稳定的定位支撑。在实际加工场景中，这类回转顶尖还可适配外圆磨床、简易数控铣床的轴类零件装夹工位，适用场景覆盖了绝大多数回转体零件的切削加工环节，是机械加工车间不可或缺的通用工装配件。建模过程中对内部轴承的配合公差、锥柄的锥度公差、顶尖头的径向跳动公差都做了参数化定义，可直接用于同类产品的结构优化、加工工艺编制参考，也可用于虚拟装配仿真中验证机床装夹的干涉情况。
