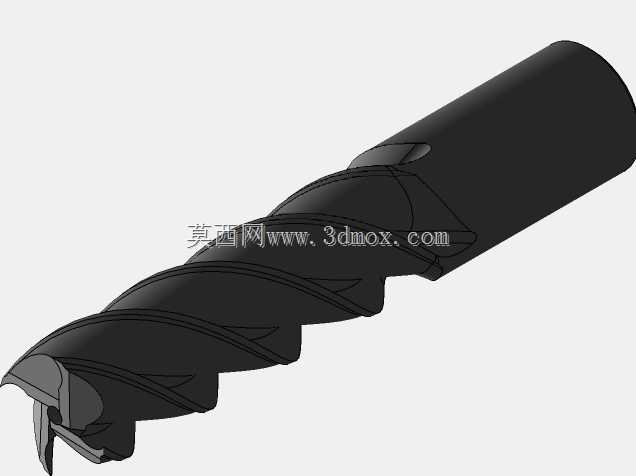

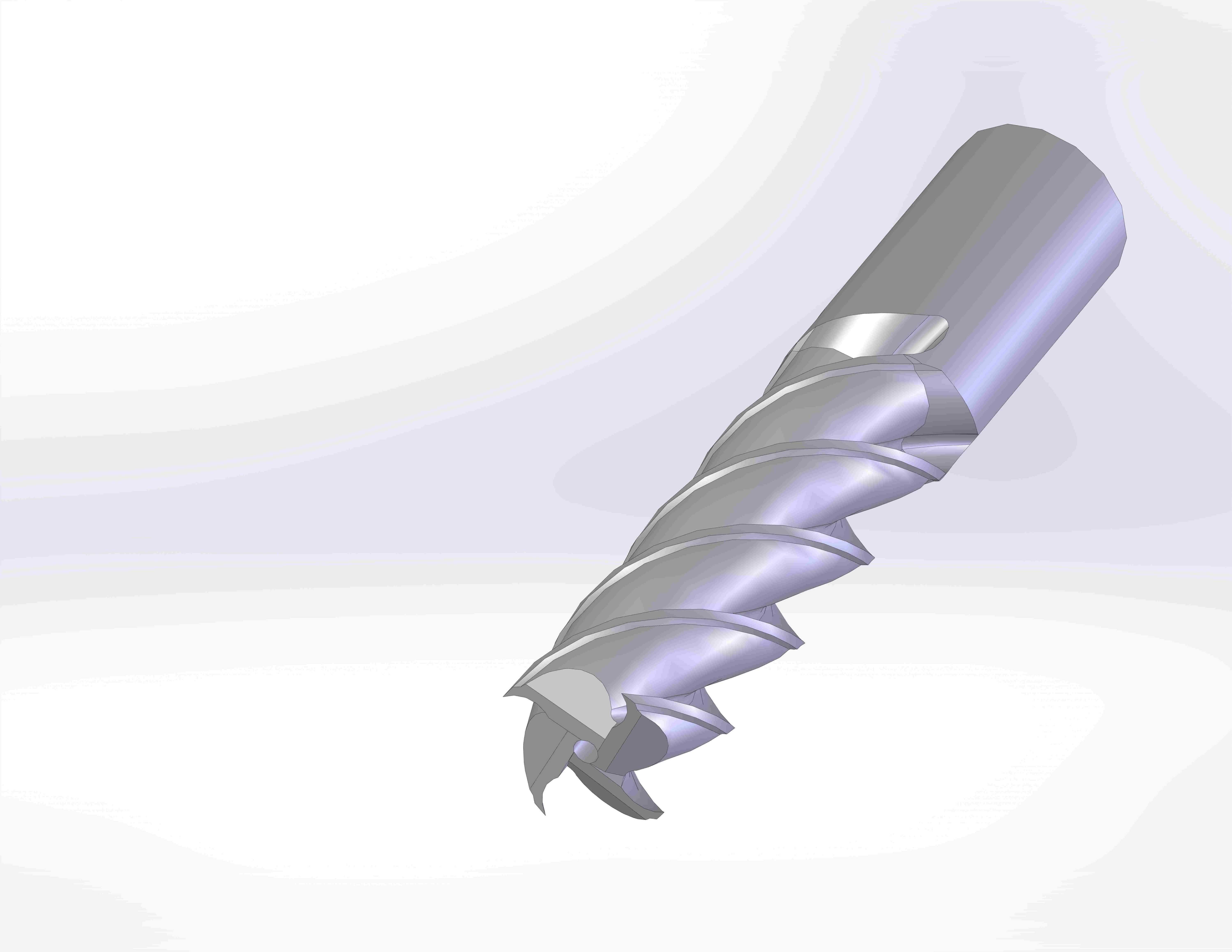

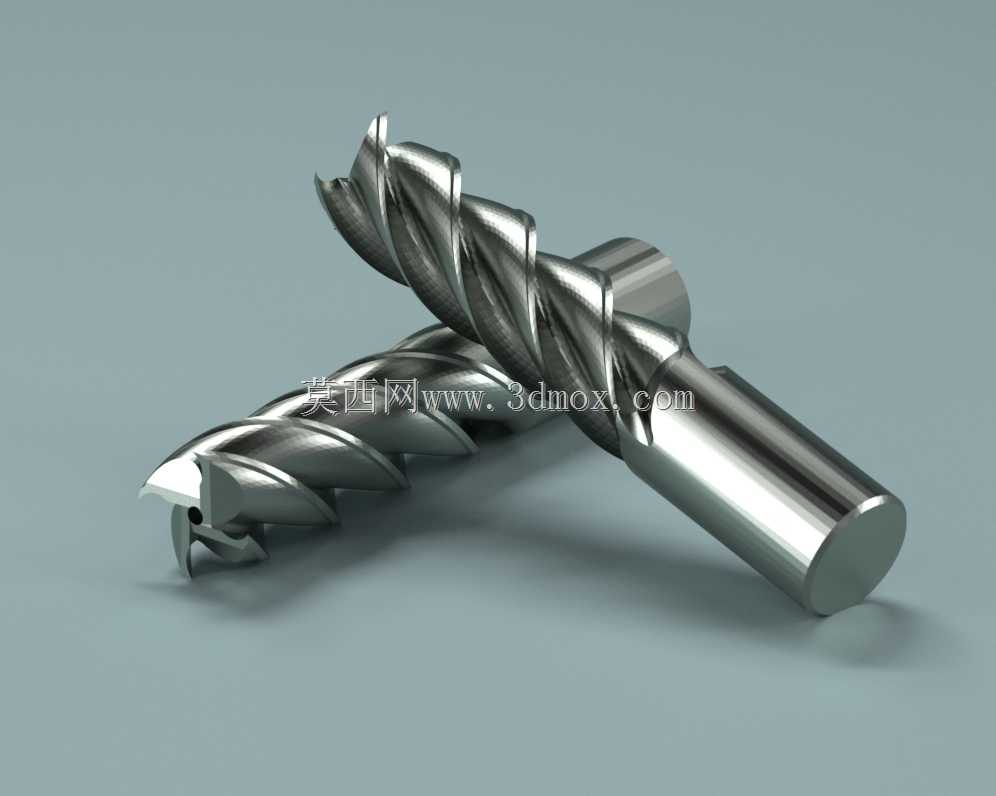

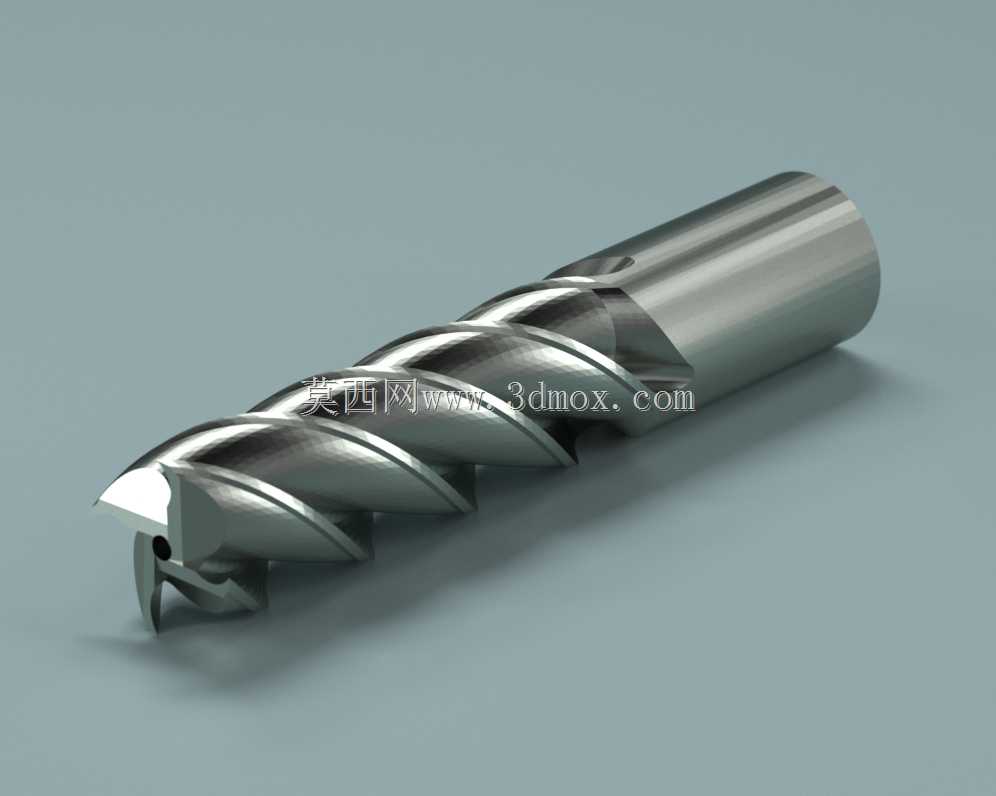

多刃螺旋槽硬质合金立铣刀三维结构

这款立铣刀的结构设计完全围绕数控铣削工况的实际需求展开，首先从切削部分的螺旋槽构型来看，采用大螺旋角设计能够在铣削过程中让切屑顺着螺旋槽顺畅排出，避免切屑堆积在切削区域刮伤已加工表面，同时多切削刃的排布能够在同等进给参数下降低单刃切削负载，延长刀具连续加工时长。在实际生产场景中，这类立铣刀多用于立式加工中心、数控铣床设备上，可完成平面铣削、轮廓铣削、槽腔铣削、斜面倒角等多类加工工序，适配普通碳钢、合金钢、有色金属等多种常见工件材料的粗精加工需求。

从安装边界来看，刀具的柄部采用标准直柄构型，能够适配市面上绝大多数弹簧夹头、液压刀柄等常规铣削夹持结构，安装时只需保证柄部夹持深度达到柄径的1.5倍以上，即可避免高速铣削过程中出现刀具偏摆、窜动的问题，夹持同轴度可控制在0.01mm以内，满足精加工的精度要求。刀具的切削端做了端刃过中心设计，这一结构让刀具可以直接完成轴向进刀动作，无需预先钻削工艺孔即可进行封闭槽的铣削加工，大幅减少工序切换的辅助时间。

设计过程中重点考量了切削过程的受力平衡，每一条螺旋切削刃的导程、刃带宽度都做了等参数设计，刃口处预留了0.02mm左右的钝化棱边，既能够保证刃口的锋利度降低切削阻力，又能避免刃口过于脆硬在断续铣削时出现崩损。排屑槽的抛光处理结构能够降低切屑与槽壁的摩擦阻力，在湿式切削工况下，切削液可以顺着螺旋槽直接抵达切削热集中的刃口区域，快速带走切削热量，降低刀具温升，避免工件出现热变形。

在外形尺寸的适配性上，这类立铣刀的刃径、柄径、刃长、总长都遵循通用铣刀的尺寸系列规范，设计人员在做加工工艺编排时，可以直接根据加工槽宽、铣削深度参数匹配对应规格的刀具，无需额外做非标定制，能够直接调用对应的切削参数库完成数控程序编写。刀具的颈部做了避空处理，在进行深腔侧壁铣削时，颈部不会与工件侧壁发生刮碰，可实现较大悬伸量下的稳定加工，不会因为干涉问题限制加工深度。
