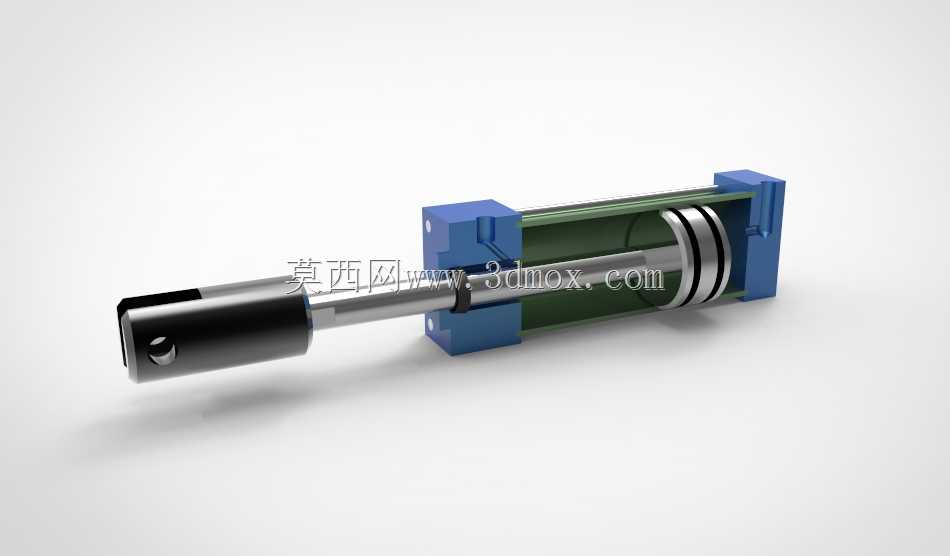

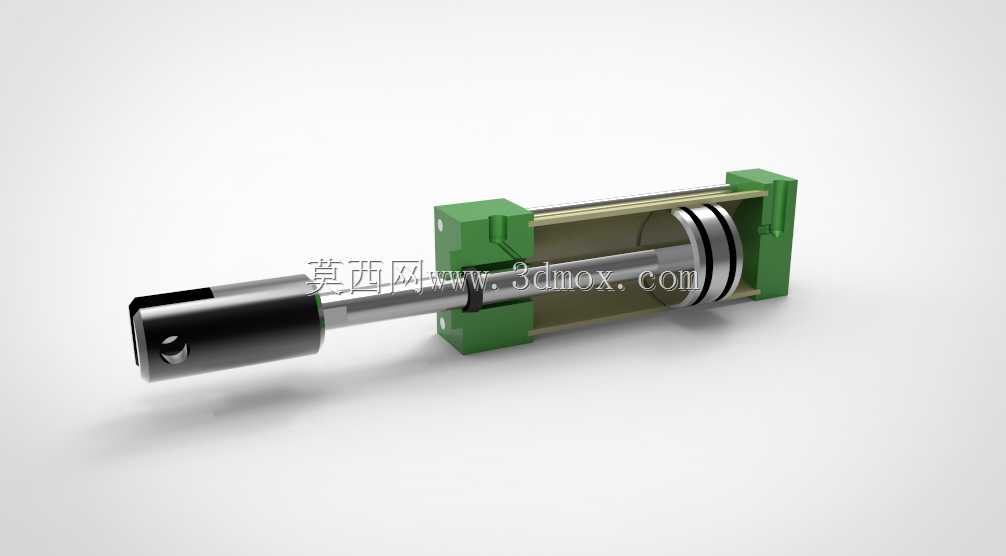

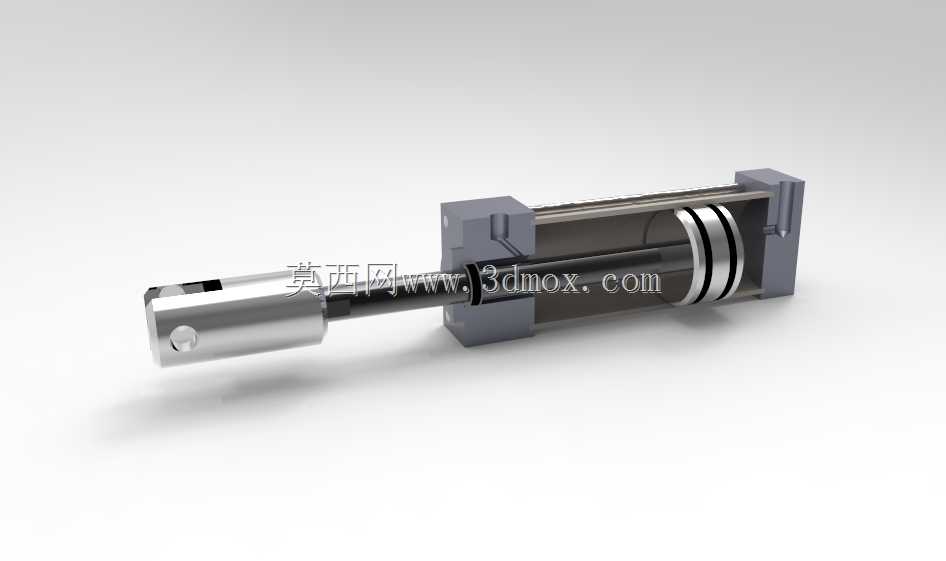

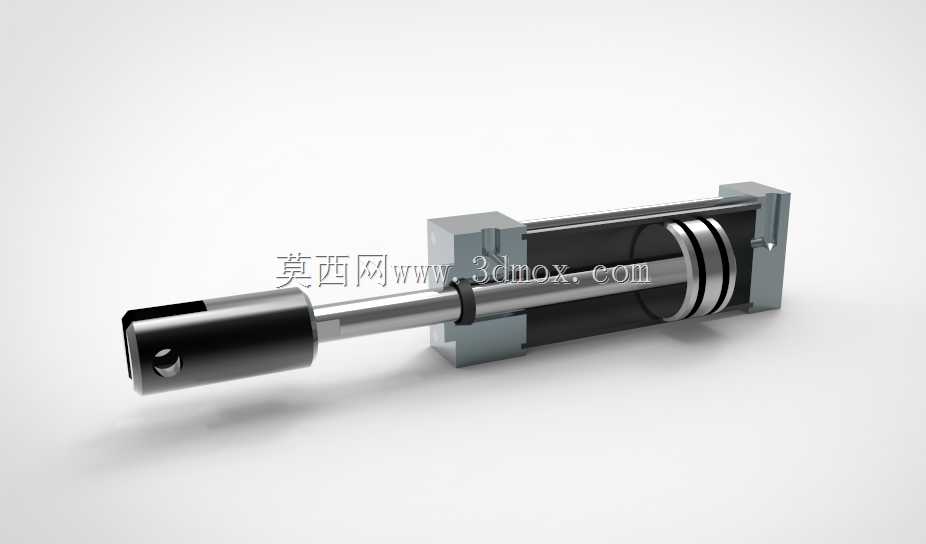

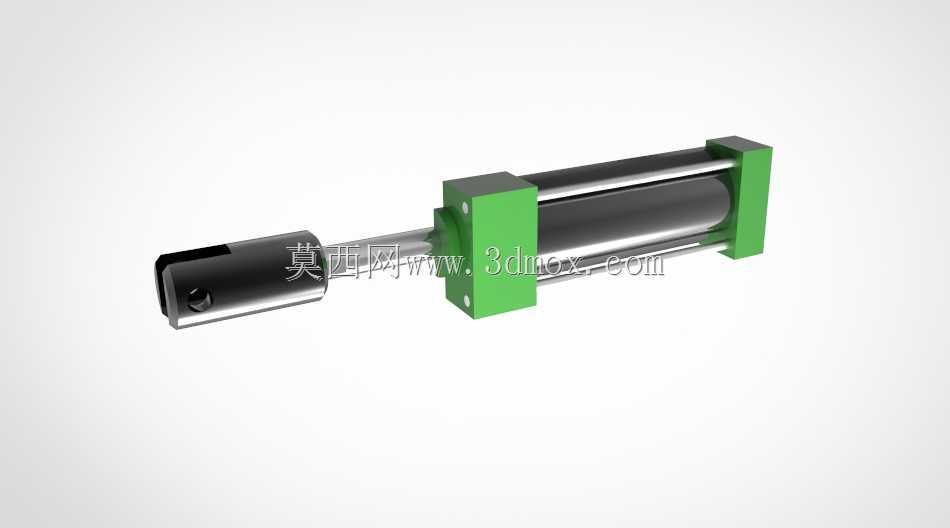

拉杆式单杆双作用液压缸剖面结构

这款剖面展示的拉杆式单杆双作用液压缸，是液压系统里最常见的直线执行元件，在各类工业液压回路里承担着将液压能转换为往复直线机械能的核心作用，从机床的工装夹紧、注塑机的锁模动作，到工程机械的工作装置驱动、自动化生产线的工件推料移位，都能见到这类结构油缸的应用场景。从剖面结构能清晰看到内部的活塞密封组合、活塞杆导向套、缸筒内壁加工面、两端端盖的拉杆锁紧结构，设计上采用了对称式活塞密封布局，双向进油腔的通油路径做了平滑过渡，能减少高压油液进入腔体时的局部压力损失，避免长期工作时的气蚀损伤。活塞杆伸出端的导向套集成了防尘圈、杆密封与支撑环，既可以阻挡外界粉尘、切削液进入缸筒内部污染液压油，也能为活塞杆提供足够的径向支撑，避免活塞杆受侧向力时出现偏磨导致密封失效。缸体两端的缓冲结构做了隐蔽式设计，在活塞运行到行程端点前，会逐步封闭主回油通道，通过节流间隙缓慢泄油，降低活塞撞击端盖的冲击力，适合高频往复动作的工况使用。安装边界上，这款油缸采用尾部法兰式安装基准，安装面的定位止口与活塞杆同轴度公差控制在0.02mm以内，能减少安装时的偏心误差，缸体外径、活塞杆直径、行程长度的参数配比符合常规中低压液压系统的选型规范，进出油口采用标准公制螺纹连接，油口位置布置在缸筒侧面的居中位置，方便不同安装方向下的管路排布，不会和周边设备结构产生干涉。建模时还原了内部所有密封件的安装槽尺寸、拉杆的预紧受力结构、活塞与活塞杆的锁紧方式，每一处配合面的公差带都按照液压元件的加工规范做了对应设定，不管是用来做液压系统的原理演示、设备布局的干涉检查，还是作为非标油缸设计的参考原型，都能直接复用结构逻辑，不需要再重新核对基础的配合尺寸。
