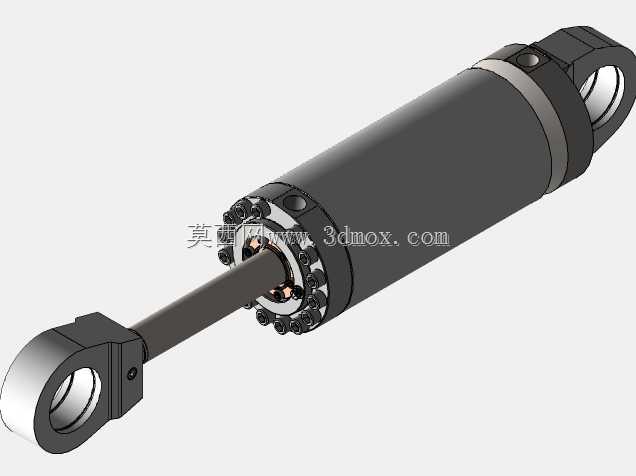

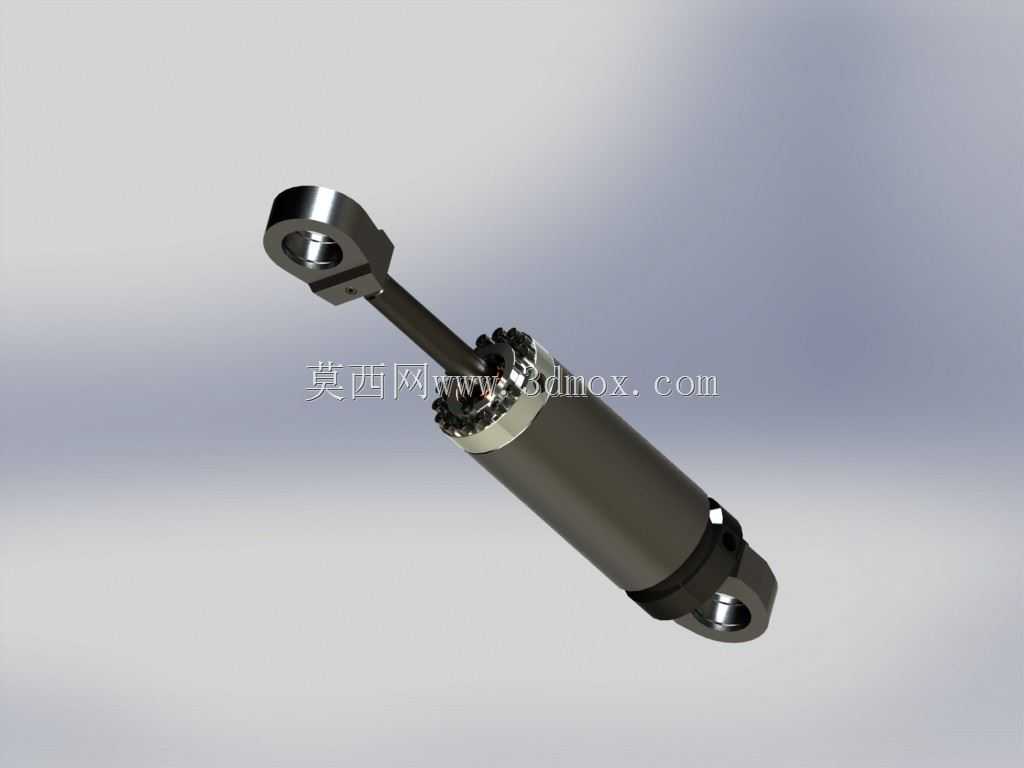

这款带铰接安装端的液压缸,主要配套在移动式液压切割设备上,作为切割执行机构的动力输出部件使用,在金属型材切割、废旧金属拆解、现场应急切割作业场景中,承担着为切割头提供稳定进给推力、维持切割压力恒定的核心作用。从结构设计来看,缸体两端均采用带自润滑衬套的铰接耳结构,这种安装形式可以适配切割作业过程中切割头随进给产生的小角度摆动,避免刚性连接带来的杆端别劲、密封件偏磨问题,能有效降低设备运行过程中的侧向载荷对油缸寿命的影响。活塞杆端的铰接耳直接与切割摆臂连接,缸尾铰接耳固定在设备主机架上,整体安装跨距可适配中小型液压切割机的机架布局,不需要额外加装过渡连接座,能减少设备整体的装配零件数量。设计过程中,在活塞杆伸出端设置了组合式防尘圈与轴用密封,适配切割作业现场多金属碎屑、粉尘的恶劣工况,能阻挡外界杂质进入缸筒内部划伤密封面与活塞杆表面;缸筒外壁预留了标准液压油口的安装位置,油口轴线与铰接耳轴线垂直布置,方便现场布设液压管路,避免管路随油缸摆动产生弯折干涉。从功能特性上看,这款油缸的推力输出曲线匹配液压切割机的进给负载特性,在活塞杆全行程范围内可以提供稳定的轴向推力,不会因为行程位置变化出现推力大幅波动,能保证切割过程中锯片或切割刀具的进给速度平稳,避免崩刀、切割面毛刺过多的问题。油缸的外形尺寸经过紧凑化设计,缸体外径控制在适配小型移动切割机的安装空间范围内,活塞杆伸出后的最大外伸长度满足切割全行程的进给需求,收回后整体长度不会超出设备机架的边界,不会在设备转运、现场移位过程中出现磕碰。在建模细节上,完整还原了缸筒与端盖的螺纹连接结构、活塞杆表面的镀铬层示意、铰接耳内的衬套安装槽、油口的连接螺纹特征,结构设计人员可以直接参考该模型的安装尺寸进行配套机架的结构设计,也可以根据实际设备的推力需求调整缸筒内径、活塞杆直径参数,快速衍生出适配不同吨位切割机的油缸型号。需要注意的是,这类配套切割设备的油缸,在选型匹配时要核算铰接端的摆角范围,确保油缸在全行程摆动过程中,铰接耳的衬套不会出现偏载接触,同时液压管路的布设要预留足够的弯曲半径,避免油缸摆动时拉扯油管造成漏油故障。
- 上一篇:PET塑料瓶粉碎处理设备结构设计
- 下一篇:建筑工程用手持热风枪结构设计
- 全部评论(0)
- 模板大小 7.24 MB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS,SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类 液压
