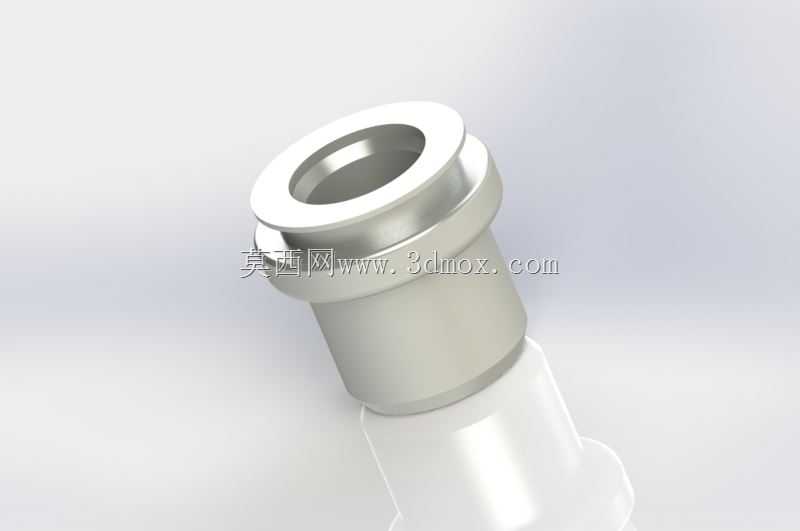

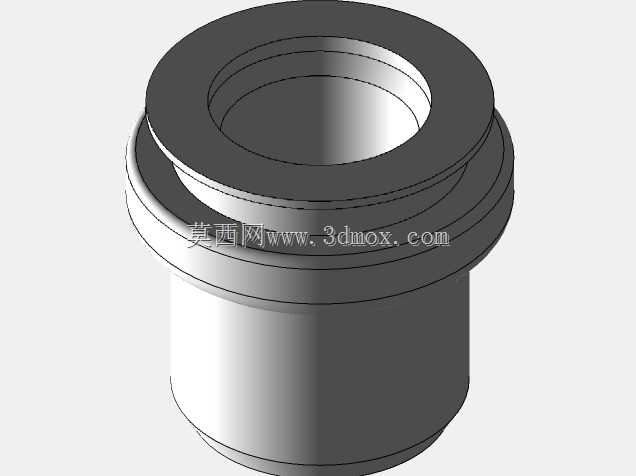

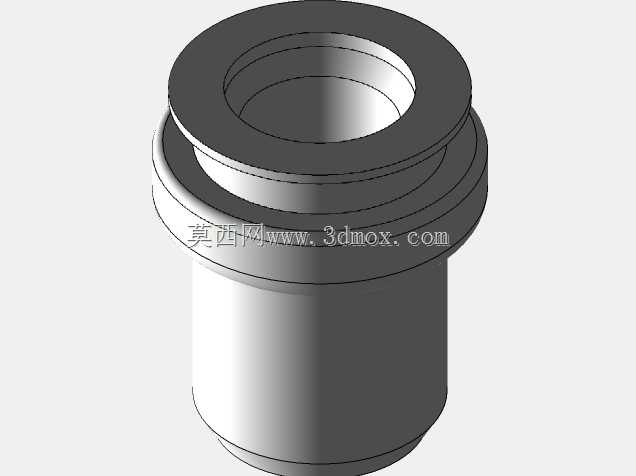

M3M4规格带缩径轮辋铆钉螺纹结构件

这类带缩径轮辋的铆钉螺纹件，日常在轻型代步车轮组、小型输送线托辊装配、便携折叠器械的铰接点位都能见到应用，和普通压铆螺柱不同，它的法兰盘结构做了加厚过渡，在铆接完成后能分散板面的压应力，避免薄钣金、铝合金型材基材在反复受载后出现铆接位凹陷开裂的问题。做结构设计的时候，首先要考虑的是安装边界的适配性，M3规格的款型总长度控制在适配1.2-2.5mm厚度的基材安装，M4规格则适配2-4mm厚度的安装板，缩径段的直径比螺纹公称直径小0.3mm，在压入预制安装孔的时候能形成过盈配合的预紧力，不需要额外涂胶就能实现初步的防松定位，后续装配对应规格的螺丝时，不会出现跟转的问题。从功能特性上看，它的法兰端面做了0.2mm的浅沉台设计，压装完成后端面和安装板面的贴合度能控制在0.05mm的平面度公差内，轮辋段的光滑圆柱面在铰接应用场景里，可以直接作为转轴的配合面使用，表面粗糙度控制在Ra1.6，不需要额外加装轴套就能满足低速摆动的耐磨需求，省去了后续装配衬套的工序。设计阶段特意把螺纹段的收尾做了退刀槽优化，避免螺丝拧到底的时候出现螺纹咬死的情况，缩径位置的圆角过渡做了R0.5的处理，消除压装过程中的应力集中点，在承受轴向拉拔力的时候，断裂位置不会出现在缩径变截面处，实际拉拔测试里M3规格能承受不低于12kN的静拉载荷，M4规格能承受不低于18kN的静拉载荷，完全满足常规轻型设备的连接强度要求。在设备选型的时候，要注意预制安装孔的公差需要控制在H7级别，孔口的毛刺要提前去除，不然压装后会出现法兰端面贴合不严的问题，要是用在有振动的工况下，可以在法兰端面压装前涂一层薄薄的厌氧胶，进一步提升防松性能，它的整体外形没有尖锐棱角，压装完成后不会突出板面造成刮擦，很适合用在有外观要求的设备外板连接点位，不需要额外做盖板遮挡铆接位置。
