倾斜布置散装物料螺旋输送设备结构

该螺旋输送结构主要面向粉体、小颗粒散装物料的密闭输送场景，常见于粮食加工、建材生产、化工原料转运、矿山散料处理等生产环节，可实现水平或小倾角状态下的物料连续输送，避免敞开式输送产生的物料洒落、粉尘外溢问题，适配车间内不同工位间的物料中转需求，可衔接料仓出料端与下游加工、称重、包装设备的进料口，完成散状物料的定量连续给料作业。

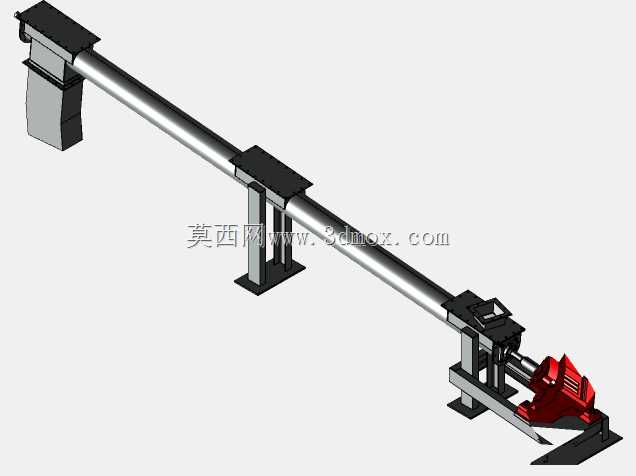

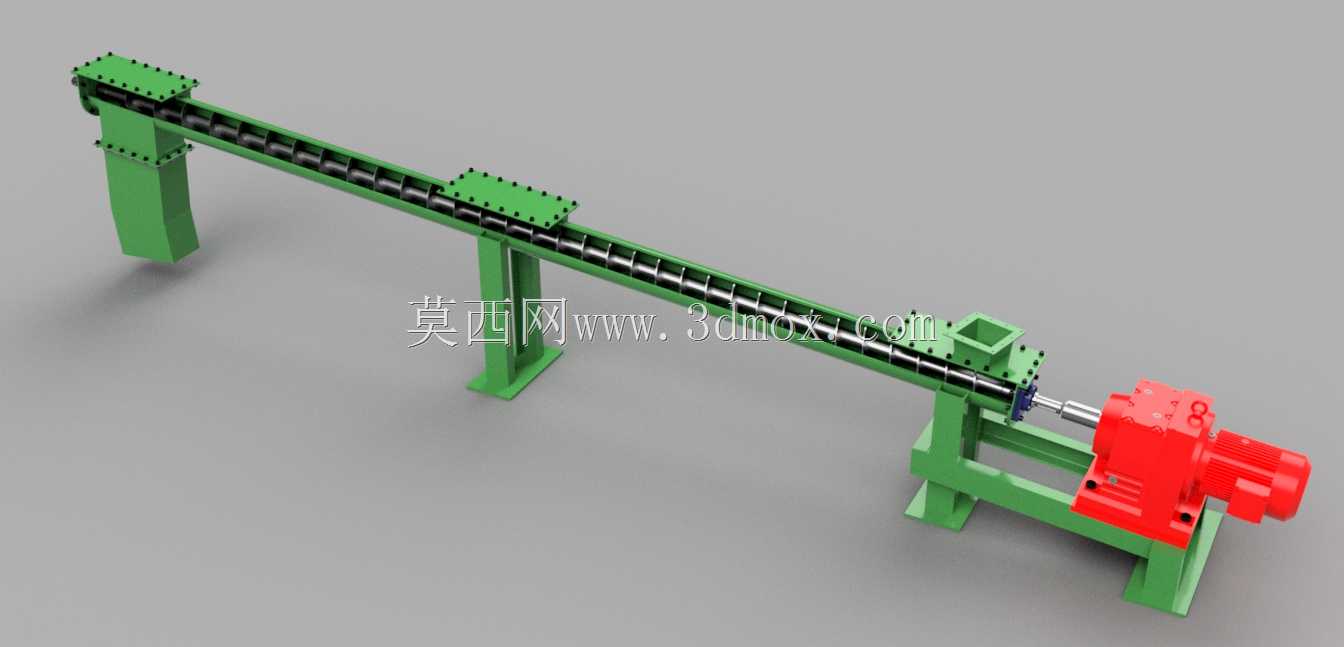

设备整体采用长槽型输送腔体结构，腔体截面为U型封闭设计，顶部设置多组可拆式检修盖板，通过螺栓与槽体法兰连接，日常运维时可拆开盖板清理槽内残留物料、检查螺旋叶片磨损情况，无需整体拆解设备。槽体下方设置三组支撑立柱，分别布置在槽体进料端、中部、出料驱动端位置，立柱底部带有安装底板，可通过膨胀螺栓与车间混凝土地面或设备安装平台固定，安装时需保证槽体直线度偏差控制在合理范围，避免螺旋轴运转时出现卡滞、叶片刮蹭槽壁的问题。

驱动端采用直连式布置，减速电机通过连接支座固定在槽体端部的安装架上，电机输出轴与螺旋主轴通过联轴器直连，减少链传动、带传动带来的传动损耗与维护点，传动效率更高。螺旋主轴上焊接连续式螺旋叶片，叶片边缘与槽体内壁保留均匀间隙，既避免运转过程中叶片与槽体摩擦产生异响与磨损，也能减少槽壁的物料残留。槽体进料端设置上方敞口的进料接口，可对接上游料仓的出料溜管，物料进入槽体后，随螺旋叶片的旋转被持续推送至槽体另一端的出料口，依靠重力落入下游设备。

设计过程中重点考虑了散料输送的堵料风险，螺旋叶片采用等螺距布置，针对流动性一般的粉体物料可保证推送过程的物料填充率稳定，避免局部物料堆积造成的负载突增。槽体端部设置轴承座与密封结构，可阻挡细粉料进入轴承部位，延长轴承使用寿命，密封件采用易更换的剖分式结构，后期维护时无需拆解主轴即可完成密封件更换。支撑立柱的高度可根据现场进出料的高差需求做适配调整，满足不同安装场景的布局要求，设备整体安装边界需预留驱动端的电机检修空间、槽体侧面的盖板拆装操作空间，避免周边设备遮挡运维通道。
