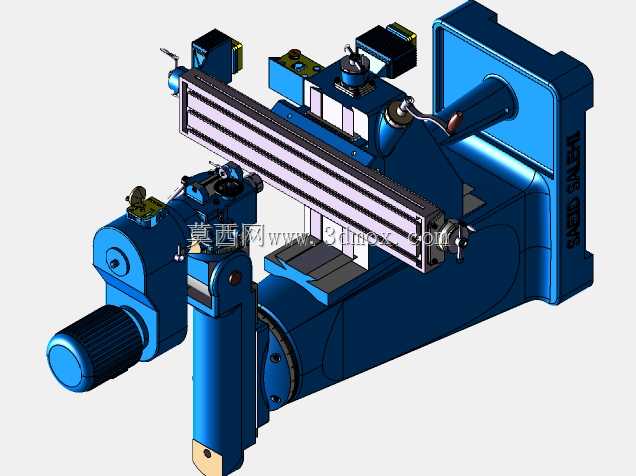

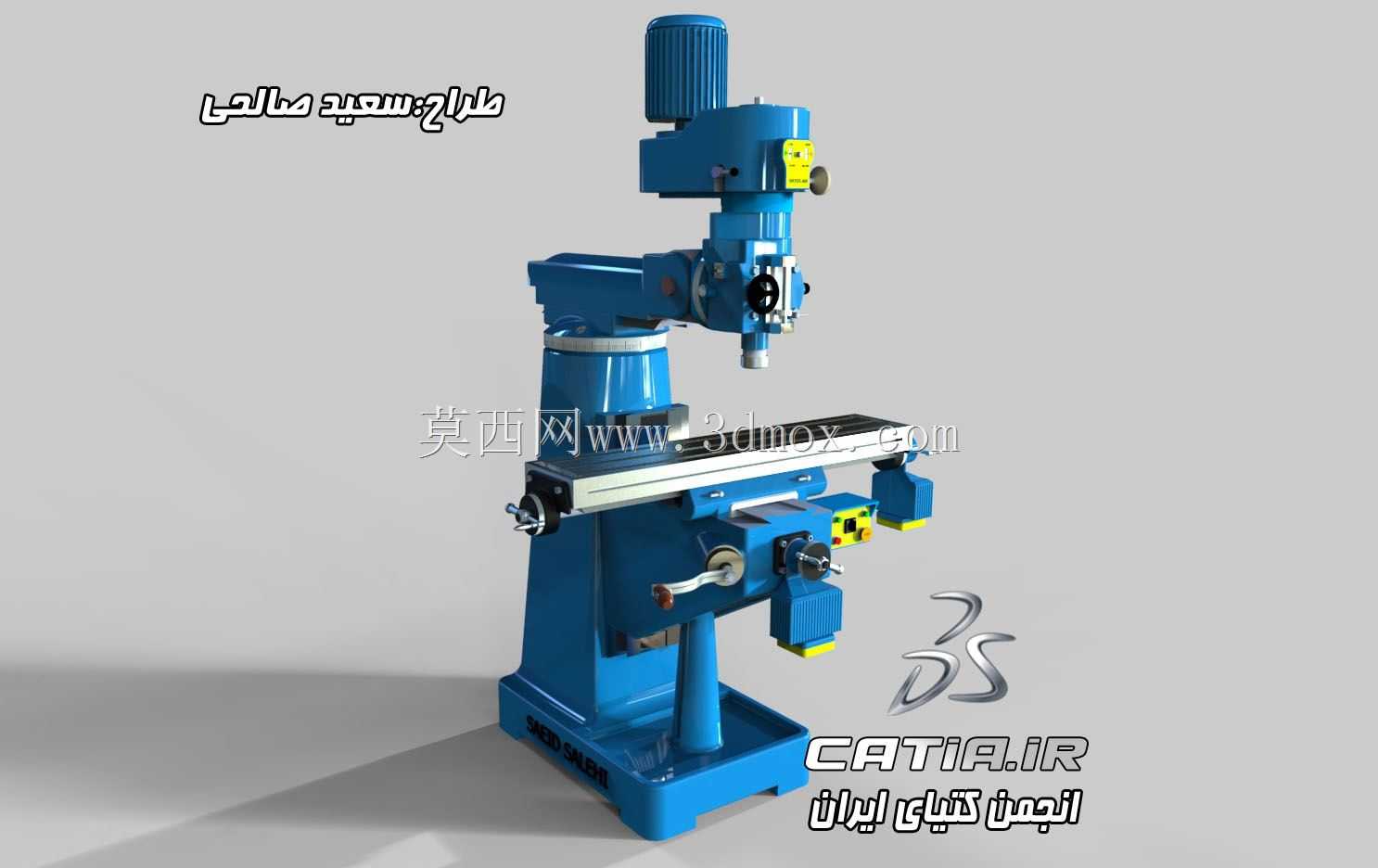

立式炮塔铣床结构三维设计

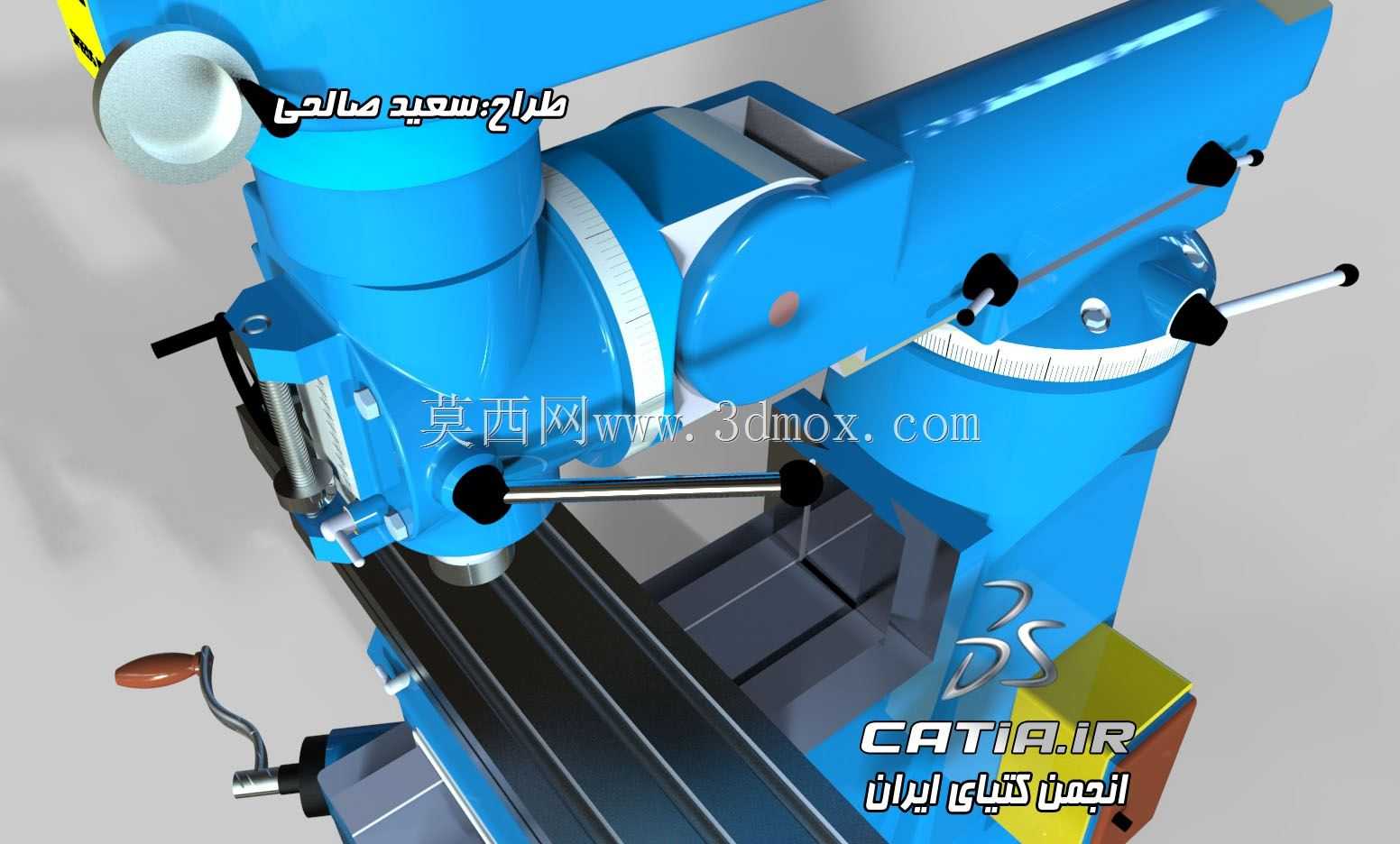

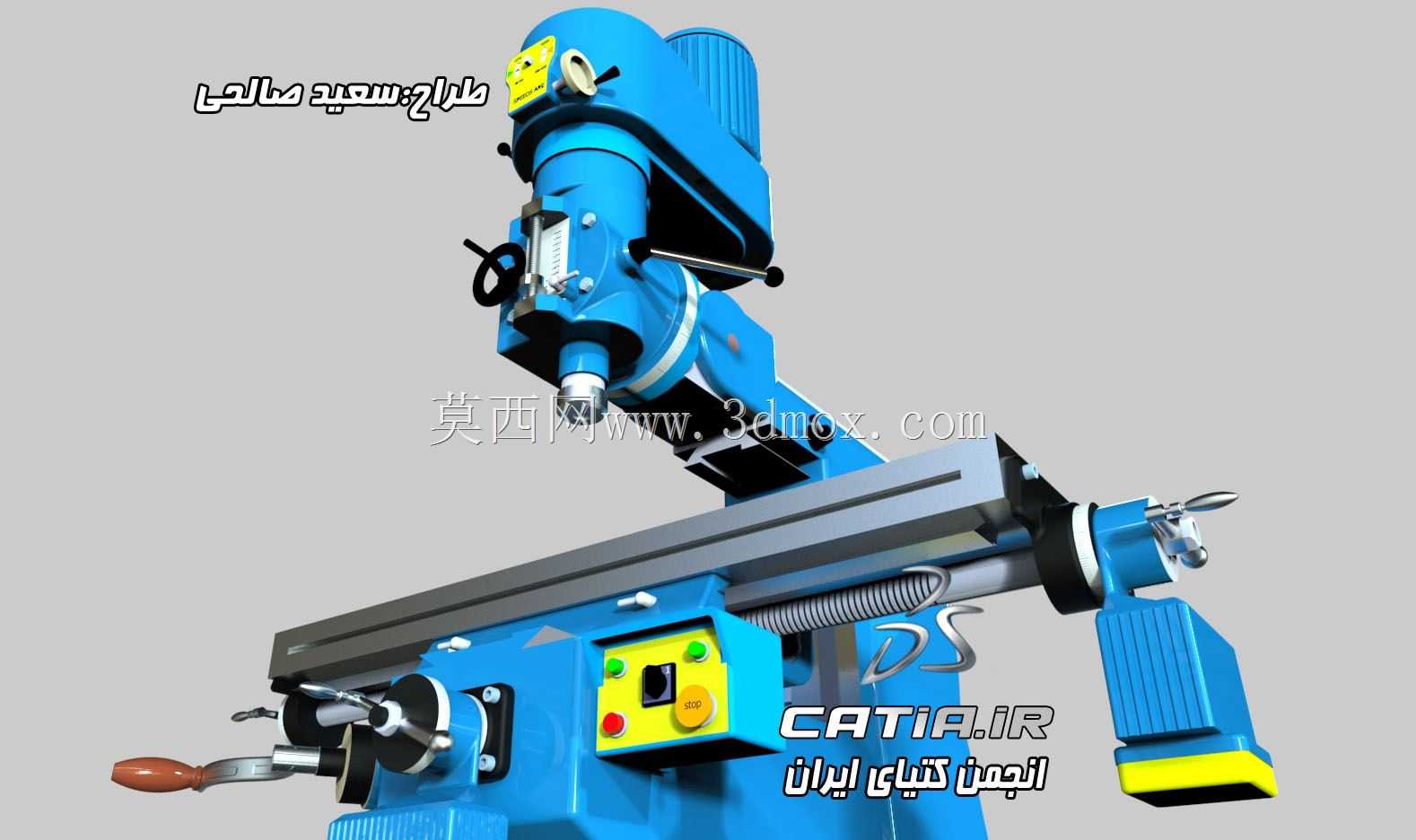

这款立式炮塔铣床的三维结构设计，完全贴合中小批量机械加工车间的实际使用场景，可覆盖平面铣削、沟槽加工、钻孔镗孔、斜面铣削等多类常规机加工序，适配小型五金零件、模具钢坯料、有色金属型材的加工需求，在模具修配、工装零件制作、非标设备零件加工场景中使用率极高。从结构设计逻辑来看，炮塔部分采用可回转摆动的铰接结构，铣头可沿垂直方向完成进给行程调整，同时能绕水平轴线偏转±45度角度，配合横向滑台、纵向工作台的多轴移动，可实现多方位的加工姿态调整，无需多次装夹工件即可完成不同角度面的加工，能有效减少装夹辅助时间，提升单件小批量加工的效率。工作台部分设计有标准T型槽结构，可适配通用机用平口钳、回转工作台、分度头等常规工装夹具的安装，工作台纵向行程、横向滑座行程、垂直升降行程的尺寸边界均参考通用炮塔铣床的常规参数设定，安装时需预留前后左右不小于800mm的操作维护空间，设备底部需匹配水平可调垫铁完成安装调平，保证床身水平度误差控制在0.04mm/1000mm以内，避免长期运行出现导轨磨损不均的问题。主轴部分采用标准锥孔设计，可适配不同规格的铣刀夹头、钻夹头，转速调节范围覆盖低速重切削到高速精加工的需求，进给手轮的位置设置符合人工操作的人机工程学要求，操作时无需过度探身即可完成各轴的手动进给操作。设计过程中对各运动副的防护结构也做了完整还原，导轨刮屑板、伸缩防护罩的结构均按照实际装配关系搭建，可直观展示设备运行时各部件的运动干涉情况，也可用于设备操作培训的结构演示，帮助新入行的机加工操作人员快速理解设备各部分的功能与运动逻辑。床身内部的加强筋布局也按照铸件的实际工艺要求设计，可保证铸件在浇铸冷却过程中减少变形，同时保证床身整体刚性满足重切削时的抗振要求，避免铣削过程中出现振刀影响加工表面质量。
