连杆式冲击执行机构结构设计

项目分类:3D模型 发布时间:2021-06-26 ID:212514

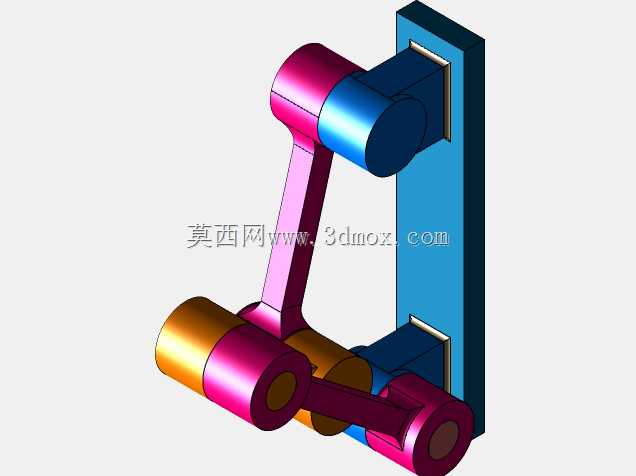

  • 连杆式冲击执行机构结构设计

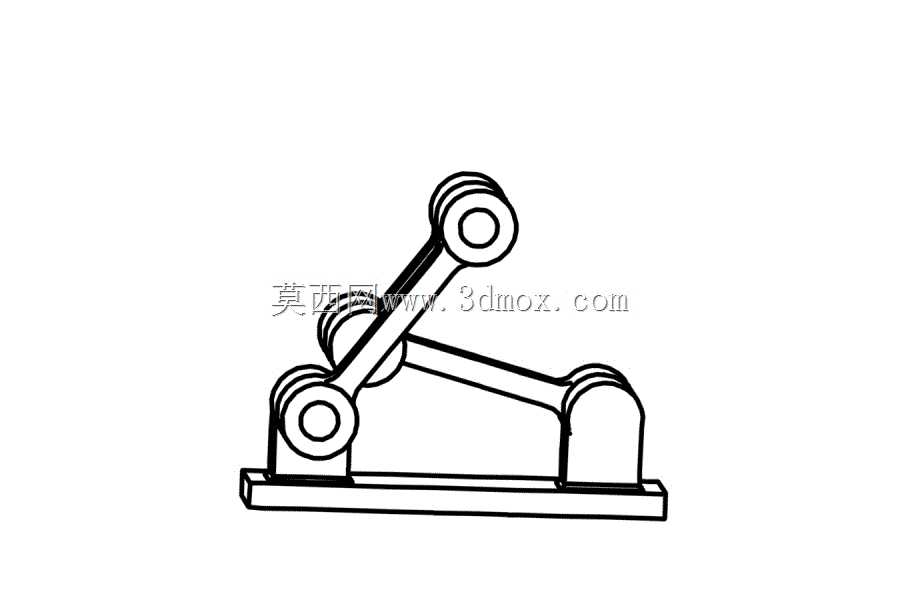

  • 连杆式冲击执行机构结构设计

这套连杆式冲击执行机构,核心应用场景集中在小载荷高频往复冲击的工位,常见于小型冲压工位、薄壁件铆接工序、包装线打码敲印工位,也可作为实验台架的冲击加载单元使用,相比直驱式冲击结构,它能通过连杆的运动轨迹放大末端执行件的冲击行程,同时借助铰接副的间隙补偿降低装配同轴度要求,适配车间内多工位快换的安装需求。从实际用途来看,该机构不需要额外配置导向滑块,依靠多组连杆的铰接约束就能限定末端冲击头的运动路径,在工位空间局促、无法布置长导向副的场景下优势明显,比如小型自动化装配线的侧装冲点工位,安装空间仅能容下底座固定位,这套机构的连杆组件可以在竖直平面内完成抬升、下压冲击的完整动作,不需要额外延伸导向结构。功能特性上,机构的三组铰接连杆形成稳定的曲柄摇杆衍生结构,输入端连接旋转驱动件时,末端冲击头会按照预设轨迹完成先抬升蓄能、再快速下冲的动作,铰接位置采用通孔销轴配合,日常维护只需要定期加注润滑脂即可,没有易损的滑动摩擦面,长期运行的磨损量远低于滑块导向式冲击结构。设计思路上,整体采用底座一体式安装布局,所有铰接支座都集成在同一块安装底板上,从根源上消除了分体支座装配带来的位置度误差,连杆的长度配比经过运动仿真验证,确保冲击头下冲到终点位置时,连杆组刚好越过运动死点,不会出现驱动件卡死的情况,同时抬升行程控制在合理区间,避免无效空程浪费驱动功率。外形尺寸与安装边界方面,安装底板为矩形平板结构,四个角预留固定安装孔,孔位间距适配常规工业铝型材的槽距,不需要额外加工转接板就能直接固定在型材机架上,整体机构在运动过程中的最大外轮廓不会超出底板的投影范围,侧装、正装都不会和周边的输送线、料架产生运动干涉,铰接点的销轴直径统一,备件可以通用,降低现场运维的备件储备压力。
