手动式金属薄板剪切工装结构

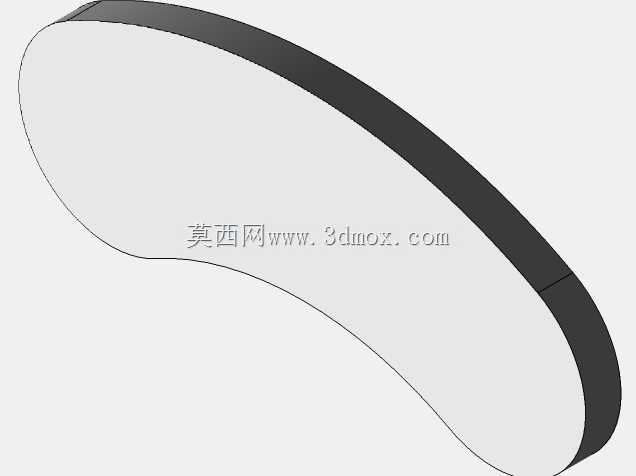

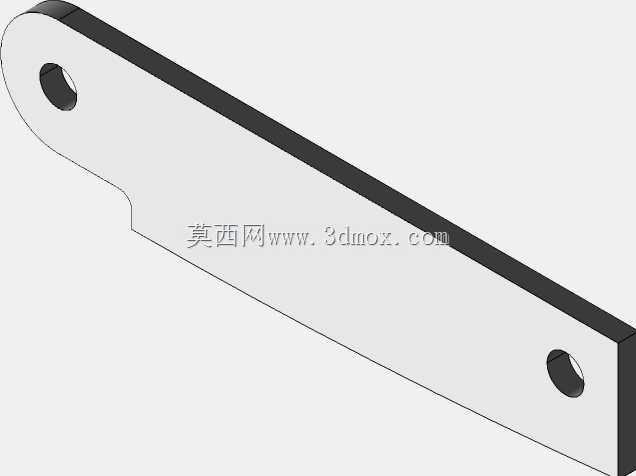

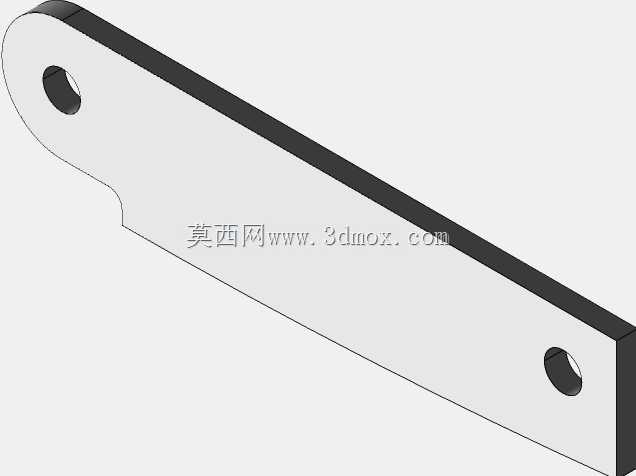

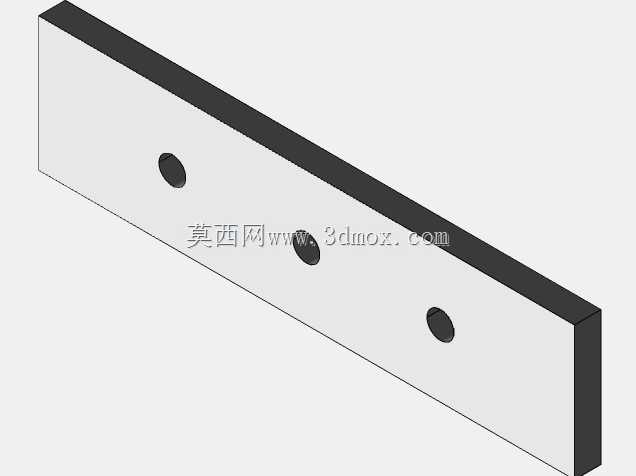

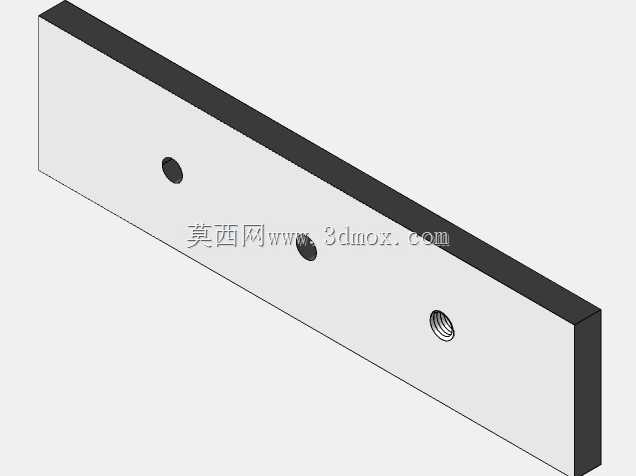

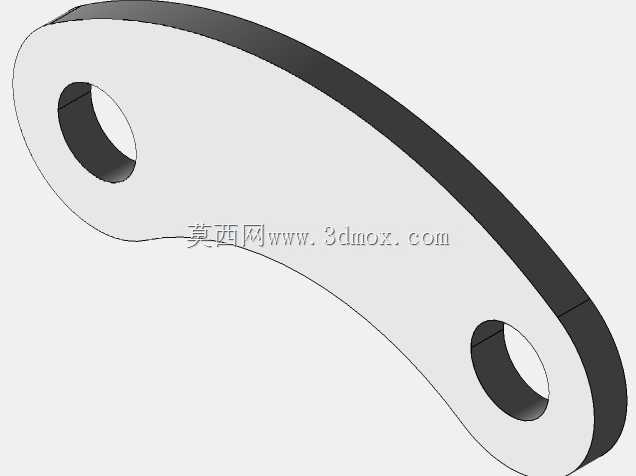

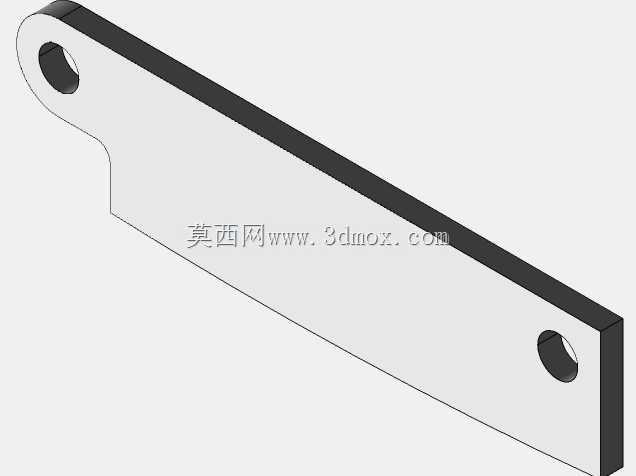

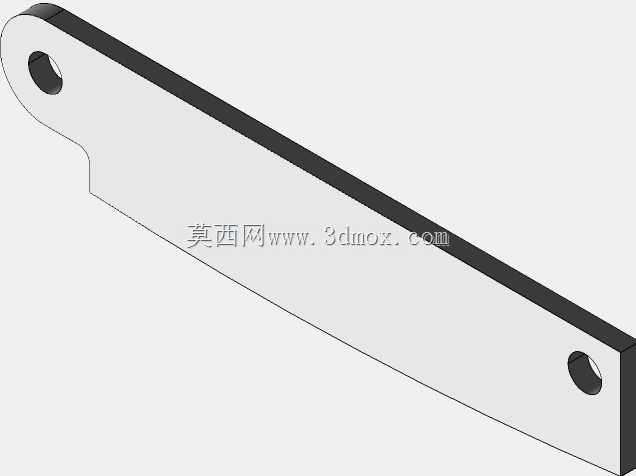

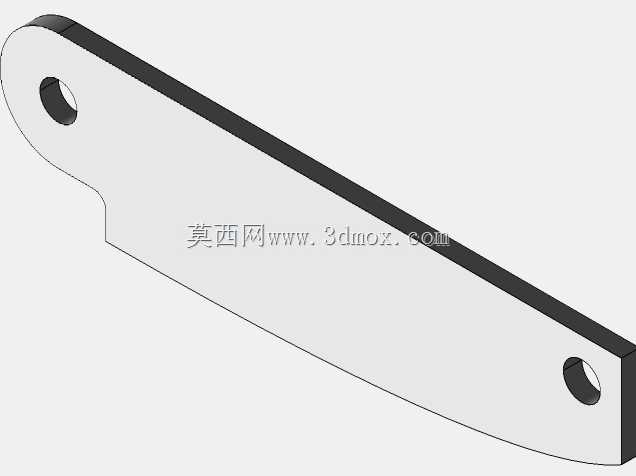

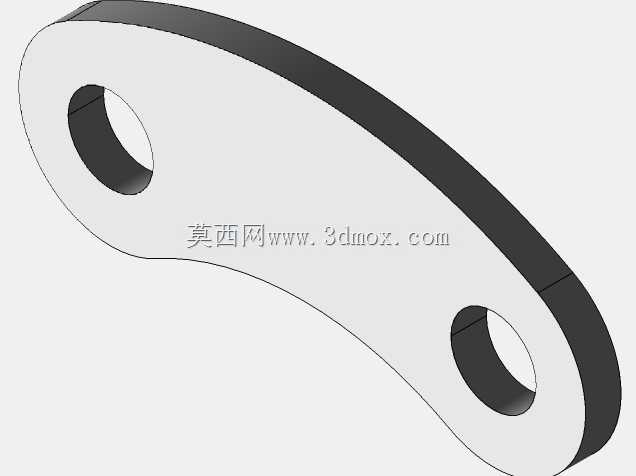

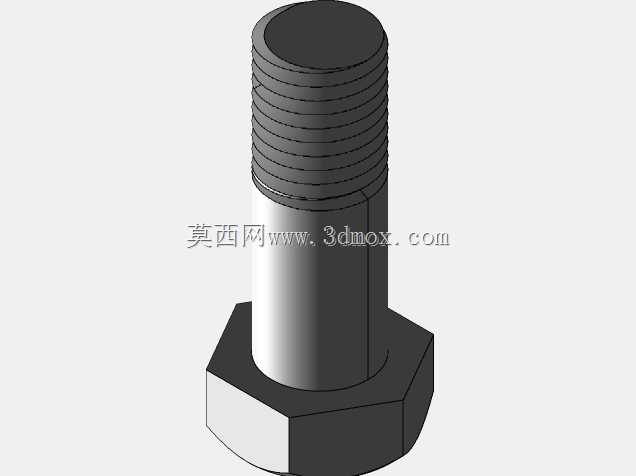

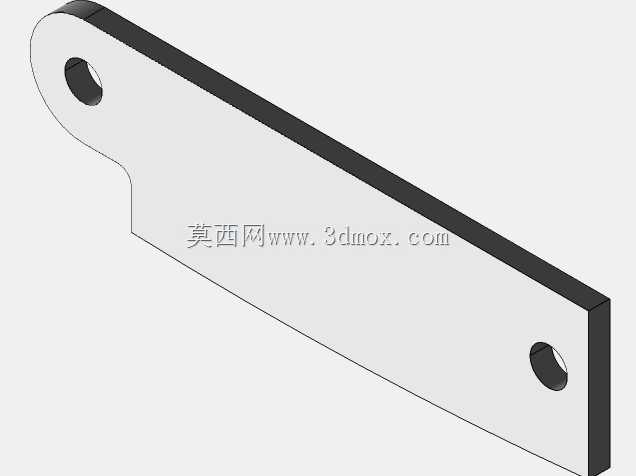

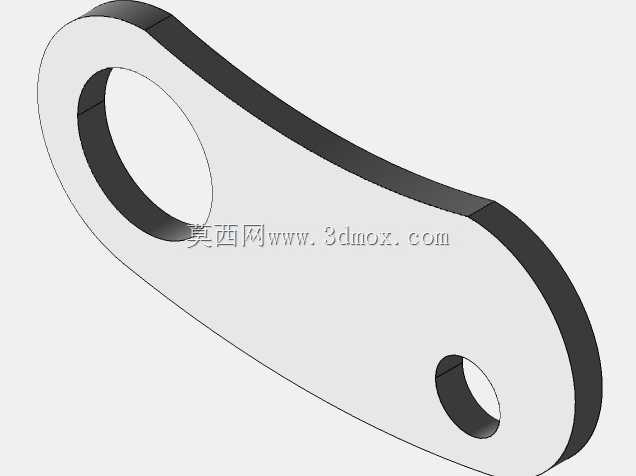

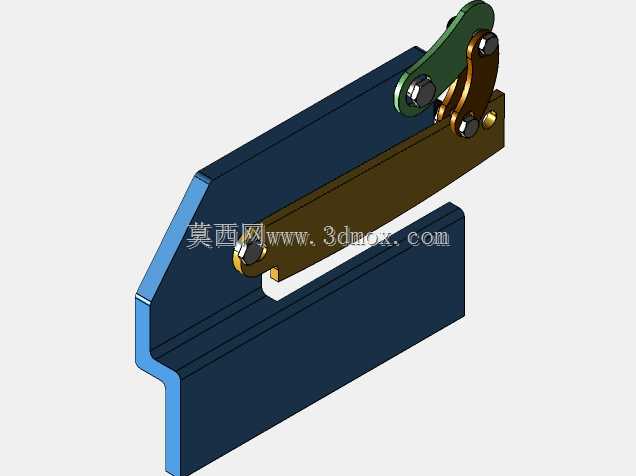

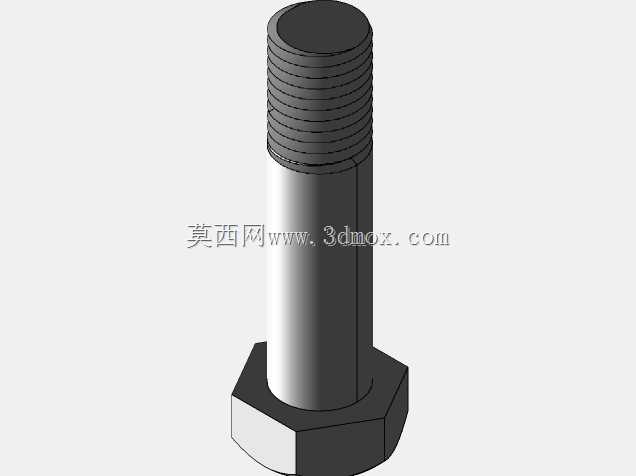

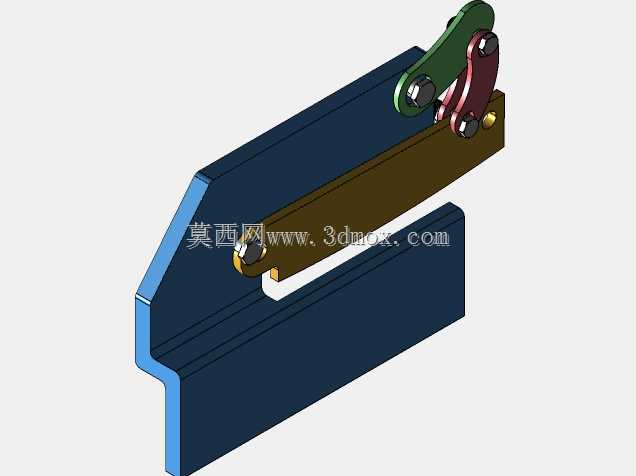

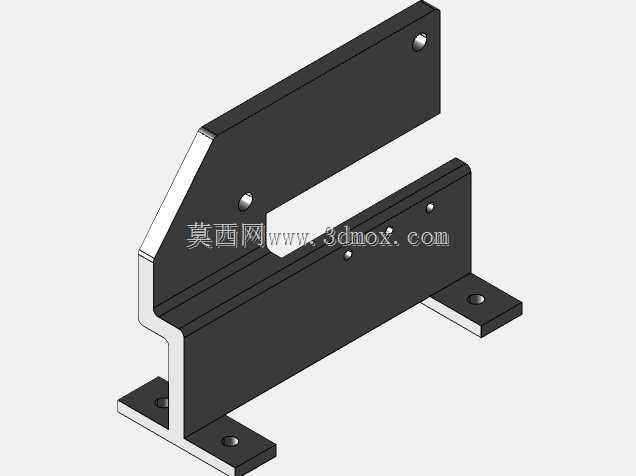

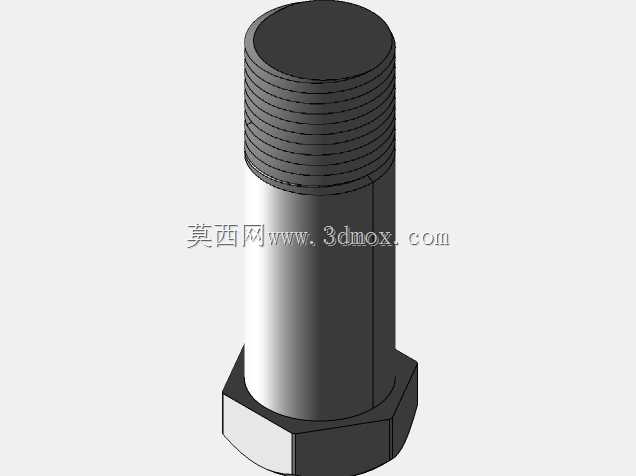

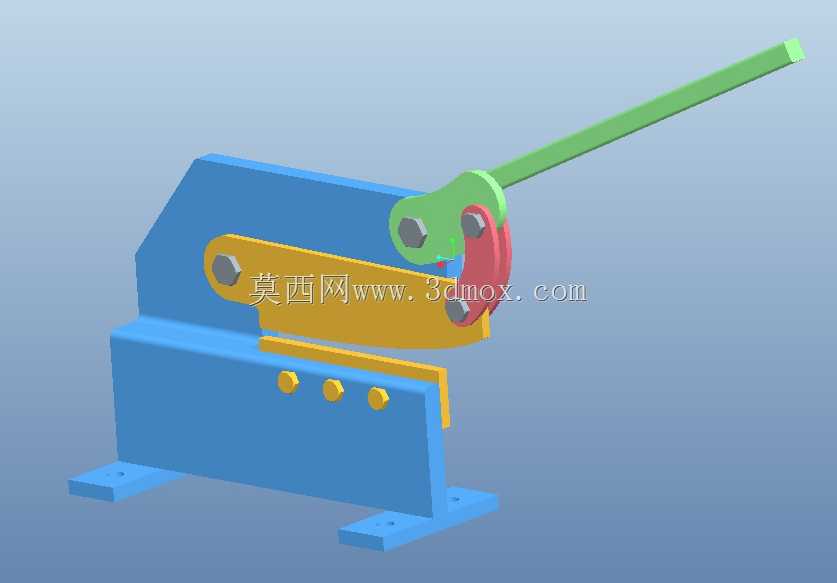

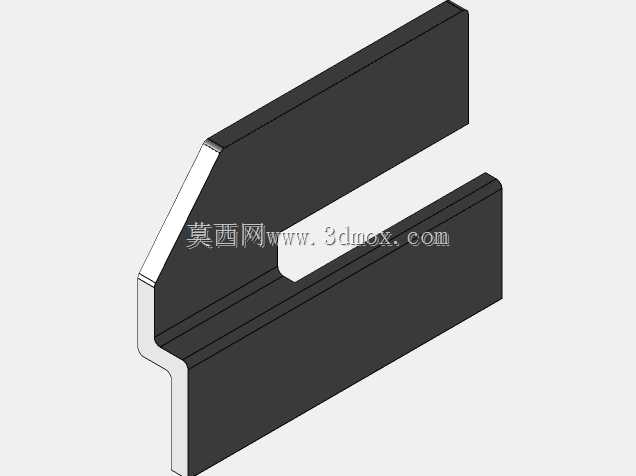

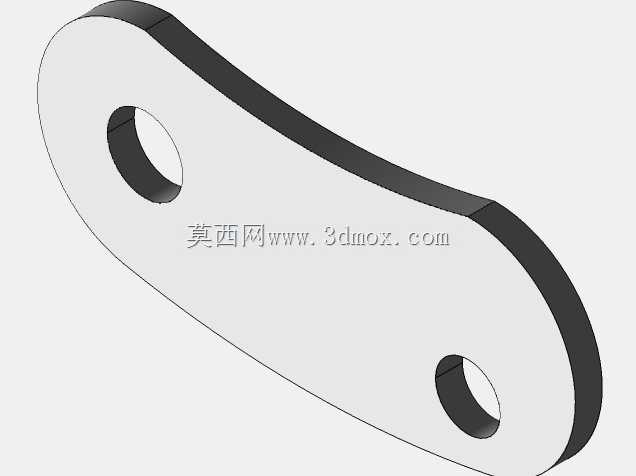

这款手动剪切结构主要面向小型钣金加工点位、五金维修工位、教学实训场景设计，无需外接动力源，依靠人力操作即可完成薄金属板材的定长剪切作业，适配厚度1.5mm以内的冷轧钢板、1mm以内的铝板及0.8mm以内的不锈钢板裁切需求，在零散钣金件修边、小批量薄板下料、现场维修临时裁切场景中实用性极强，相比大型剪板机无需占用固定生产工位，部署灵活且操作门槛低。整体结构采用杠杆增力的传动逻辑，长操作手柄通过多组铰接连杆将人力输入放大，驱动上刀座沿固定轨迹做圆弧摆切动作，下刀座固定在设备基座上，上下刀刃采用斜口剪切设计，剪切过程中刀刃逐点接触板材，相比平口剪切大幅降低所需操作力，同时避免板材剪切过程中出现翘曲变形，刀刃间隙可通过刀座侧边的调节螺栓微调，适配不同厚度板材的剪切精度需求，避免出现毛刺、连料等裁切缺陷。基座采用一体式铸铁结构设计，底部预留四个安装固定孔，可通过膨胀螺栓固定在工作台或钢结构支架上，安装时需保证基座台面水平，下刀刃口与安装基面平行度误差控制在0.1mm以内，避免剪切过程中出现卡料、刀刃崩损问题；设备整体安装边界尺寸适配常规钳工工作台的台面宽度，无需额外改造工位即可完成部署，操作手柄的摆动行程经过优化，正常成年人站立操作时手臂无需过度伸展即可完成单次剪切循环，长时间操作不易产生疲劳。结构设计上所有铰接点均采用销轴加耐磨衬套的配合形式，衬套选用锡青铜材质，可承受频繁摆动带来的磨损，日常维护仅需定期在铰接点加注润滑脂即可，刀刃部分采用合金工具钢淬火处理，硬度达到HRC55-60，正常使用工况下刀刃修磨周期可达3个月以上，刀座与基座之间设置有定位挡板，可通过挡板位置调节实现固定宽度的板材批量裁切，裁切尺寸精度可控制在0.5mm以内，满足常规钣金件的下料公差要求。整体传动结构无复杂液压、电气元件，故障点极少，即使在无供电的野外维修、现场施工场景下也可正常使用，相比电动剪切工具不存在电源线牵绊、电机过载烧毁等问题，操作安全性更高，适合作为钣金加工工位的辅助下料设备，也可用于职业院校机械实训课程的手动剪切原理教学演示，帮助学习者理解杠杆增力机构、剪切刀刃口设计的工程逻辑。
