小型手动螺旋起重支撑装置结构设计

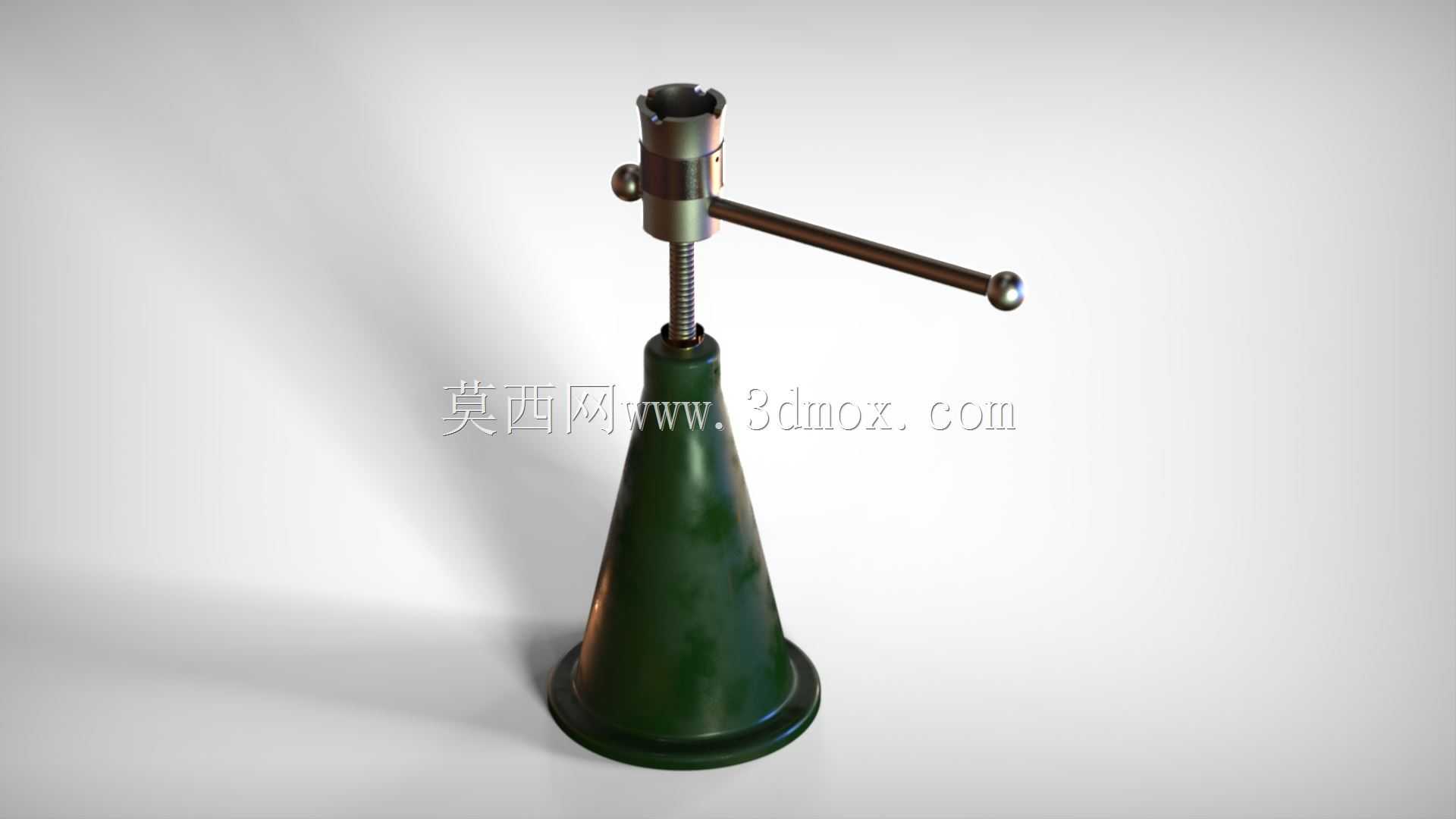

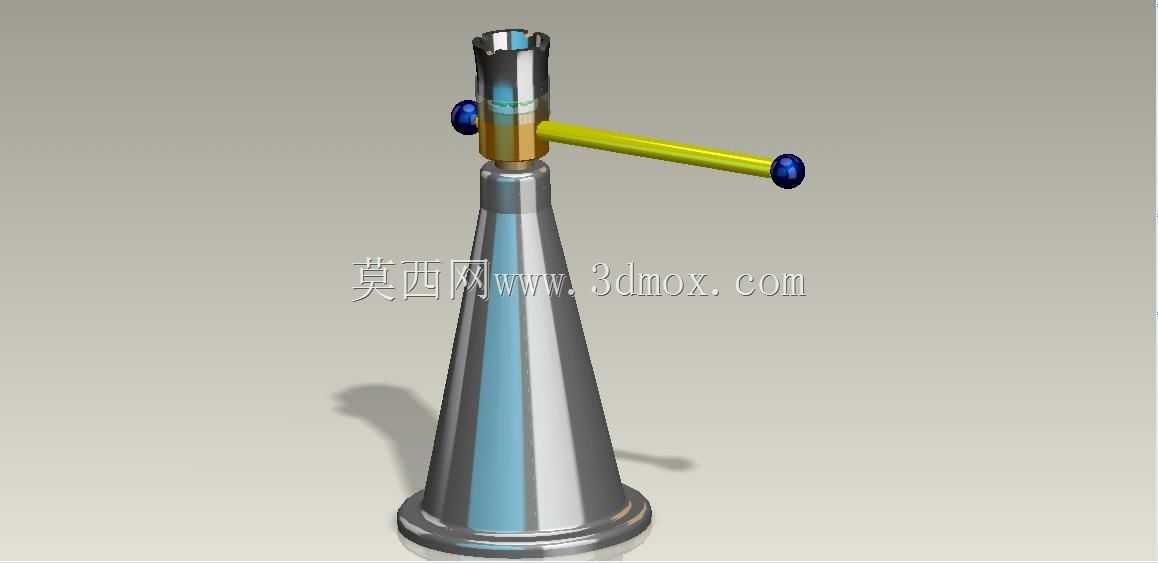

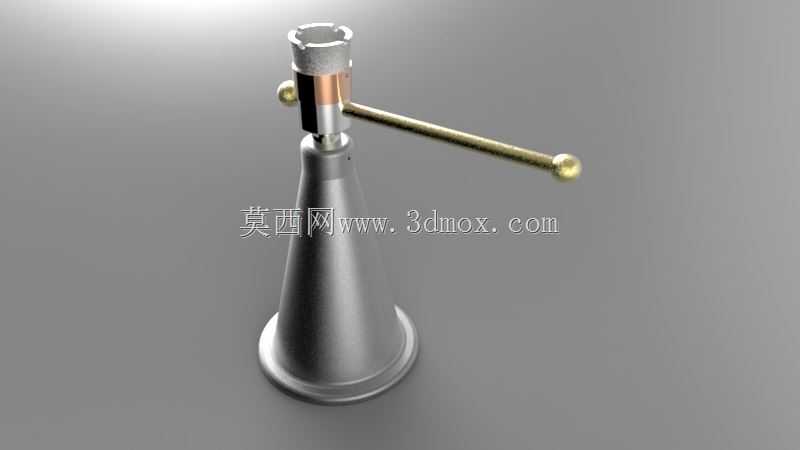

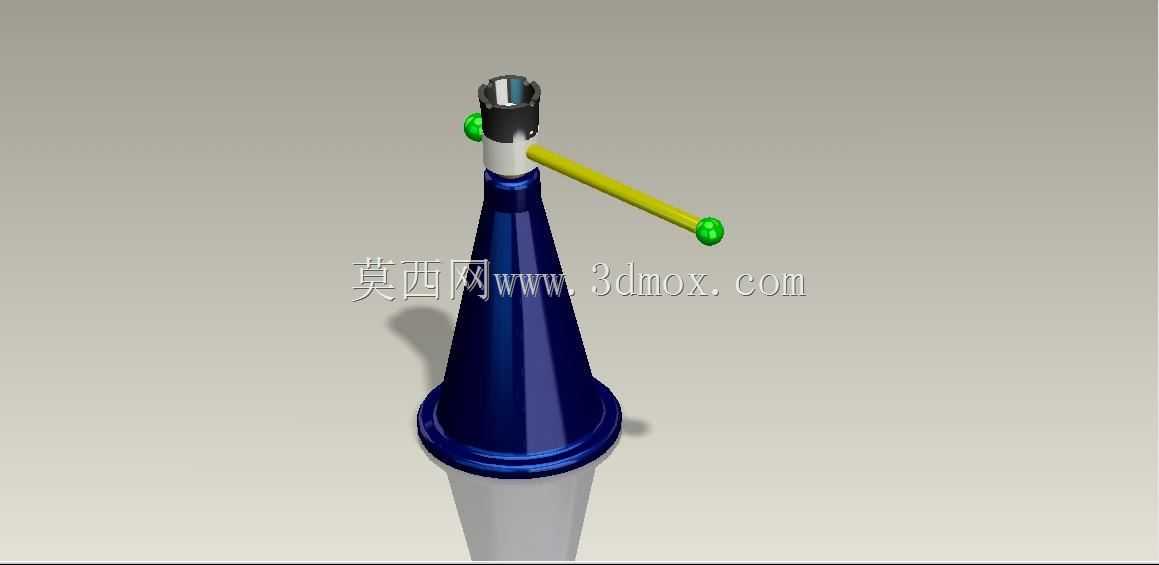

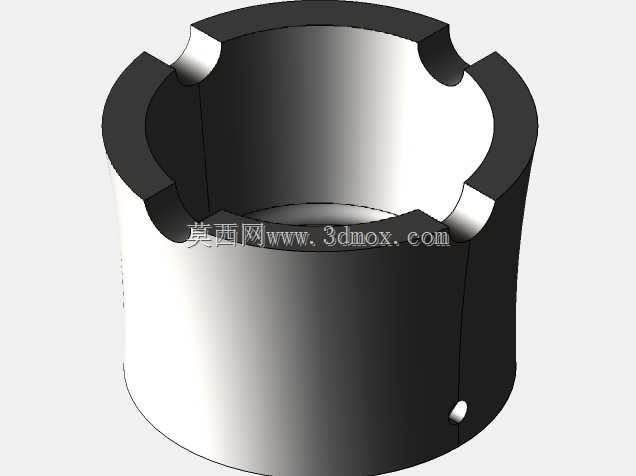

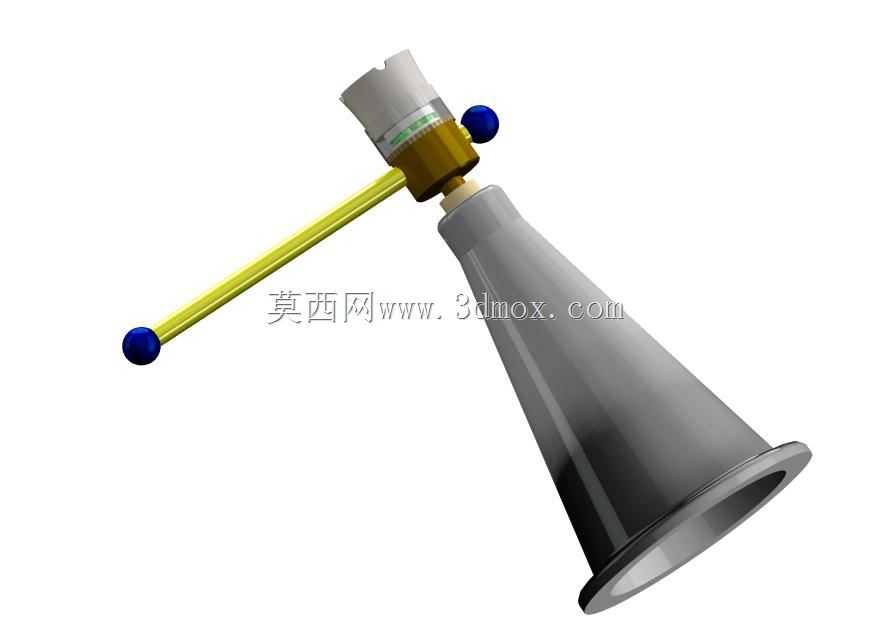

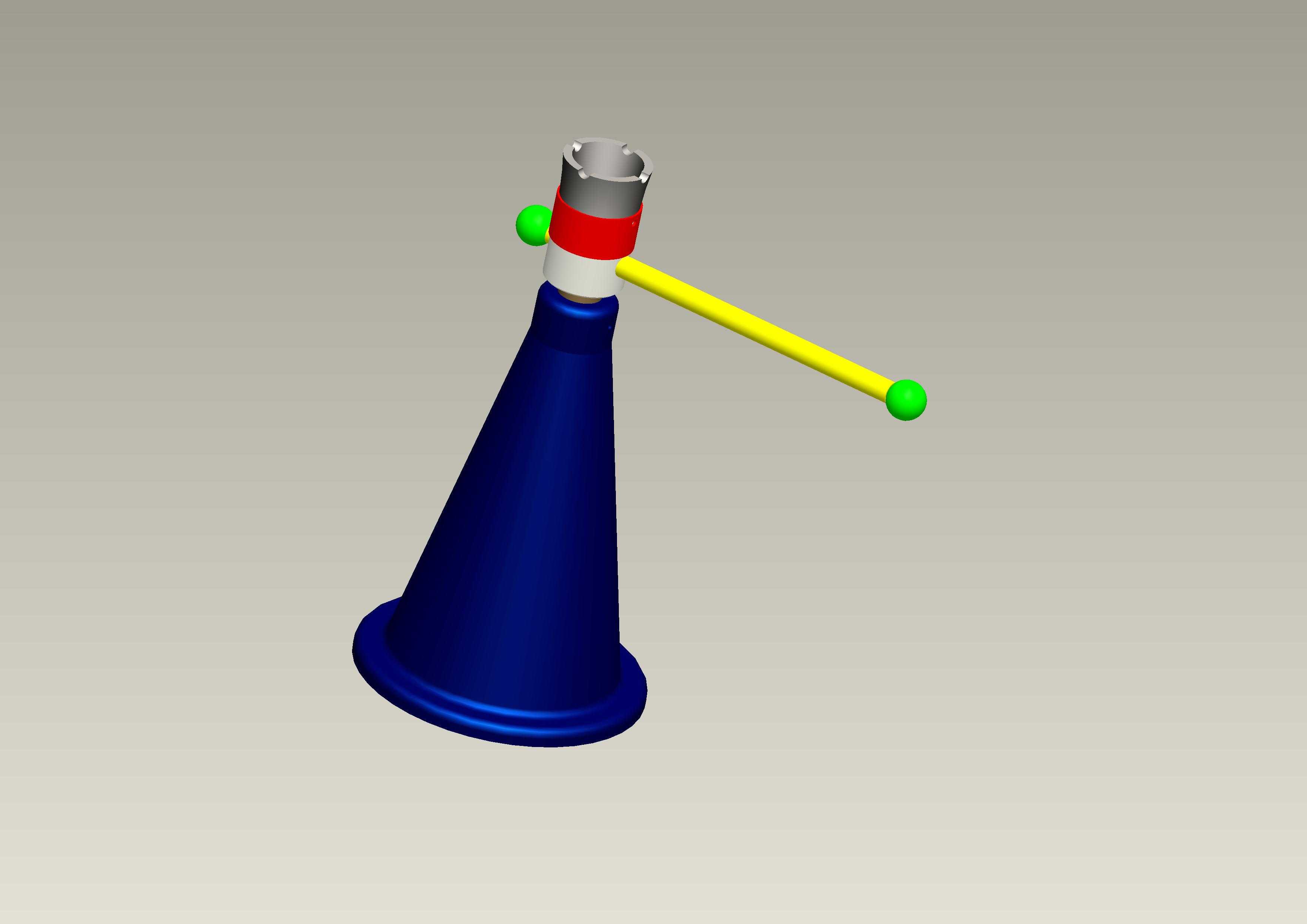

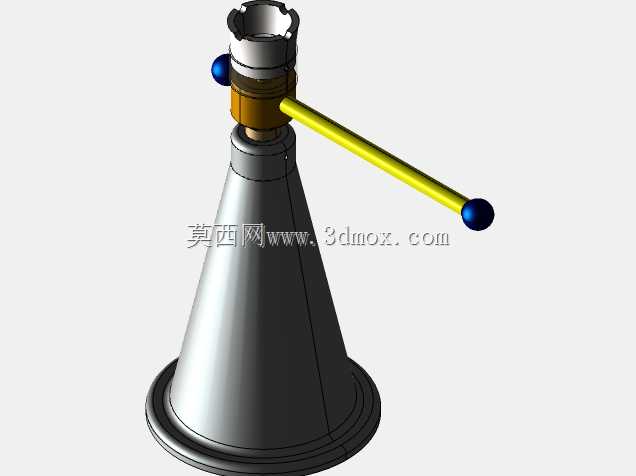

这类手动螺旋起重装置常被用于设备检修、小型构件安装、重型工件微调对位等场景，在没有外接动力源的野外作业、狭小空间工位调整作业中实用性极强，相比液压类起重工具，它不存在密封件老化漏油、长期承重泄压回落的问题，承重状态下的自锁特性可以给作业人员提供更可靠的安全保障。从结构设计逻辑来看，装置采用锥形铸铁底座作为承重基础，大直径的底面接触面积可以有效降低对地压强，在普通硬化地面甚至平整的硬质土层上都能稳定放置，不需要额外加装垫板，锥台形的底座结构从下往上逐步收窄，既可以减少上部结构的材料用量，又能通过锥面的结构刚度提升整体抗侧倾能力，即使承受一定的偏载载荷也不会出现底座失稳变形的问题。核心的传动部分采用梯形传动丝杠，配合顶部的铜质螺母套传递顶升力，梯形螺纹的牙型角设计兼顾了传动效率和自锁性能，转动侧面的操作摇臂时，丝杠会沿着螺母的螺旋副做直线升降运动，摇臂的长度经过力矩匹配设计，操作人员只需要施加较小的径向力，就能在顶头位置输出数吨级的顶升力，摇臂末端的球形握把可以减少转动时的手部压强，长时间操作也不容易产生疲劳感。顶部的承托头采用带内凹弧面的结构设计，可以适配不同外形的被支撑工件，不管是圆形管件、方形构件还是异形结构件，都能通过弧面的贴合减少接触应力集中，避免顶坏工件表面的涂装或者加工面。整个装置的安装边界非常灵活，底座最大直径不超过两百毫米，收起状态下的整体高度可以控制在三百毫米以内，顶升行程覆盖一百五十毫米左右的调节范围，完全能满足常规设备检修时的高度调整需求，日常存放时占用的工具箱空间极小，重量控制在单人可徒手搬运的范围内，不需要额外的吊装辅助就能完成工位转移。设计过程中对螺旋副的润滑预留了注油间隙，日常维护只需要定期在丝杠螺纹面涂抹润滑脂，就能保证传动顺畅，减少螺纹面的磨损，整体结构没有易损的精密零件，即使在多粉尘、潮湿的恶劣作业环境下，也能保持稳定的工作状态，不会因为环境杂质进入传动部位出现卡滞问题。在实际选型使用时，需要注意被顶升工件的载荷中心尽量与装置的轴线重合，偏载角度不超过五度就能保证额定承重能力，作业前确认底座与地面、顶头与工件的接触面完全贴合，避免顶升过程中出现打滑偏移的风险。
