高精度卧式数控镗孔加工设备结构设计

在重型机械零部件加工、箱体类零件精密制造场景中，镗孔加工是保障孔系同轴度、尺寸精度的核心工序，这款卧式数控镗孔设备的结构设计，完全围绕批量精密加工场景的实际需求展开。从实际加工用途来看，该设备可完成发动机缸体、变速箱壳体、大型阀块等零件的同轴孔系、阶梯孔、端面止口的镗削加工，也可适配铣削、钻削复合工序，替代传统卧式镗床完成高精度加工任务，适配中小批量多品种零件的柔性加工需求。

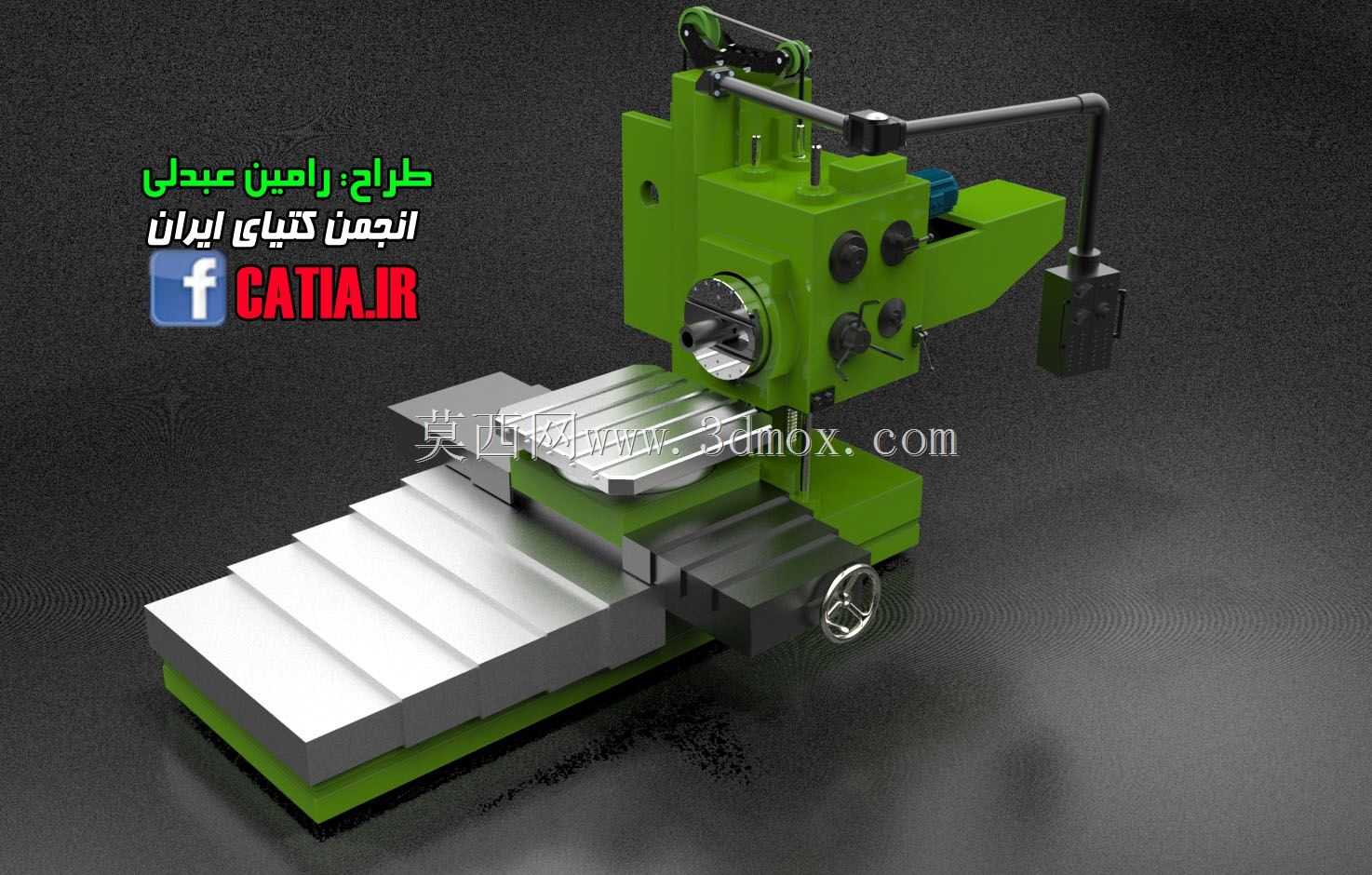

从功能特性设计上，设备采用卧式主轴布局，主轴箱沿立柱垂直方向进给，工作台可实现纵向、横向双向移动，配合尾部可伸缩的悬梁支承，能有效降低长镗杆加工时的挠度变形，保障深孔加工的直线度。操作侧设置的手轮可实现进给轴的微调操作，方便对刀阶段的微量调整，主轴端部配置通用刀具接口，可适配不同规格的镗刀、铣刀盘，无需复杂换刀结构即可覆盖常规加工需求。冷却管路沿主轴箱侧面布设，加工时可直接将切削液输送至切削区域，带走切削热同时冲排切屑，避免切屑堆积在工作台T型槽内影响装夹精度。

设计过程中优先考虑了安装边界与操作空间，设备整体采用落地式安装结构，底座为一体化铸铁件，预留的地脚螺栓孔间距适配常规车间设备基础布局，无需额外制作特殊安装平台。工作台面的T型槽采用通用间距设计，可直接适配标准机床压板、组合夹具的装夹需求，工作台的行程范围覆盖常见中小型箱体零件的加工尺寸，不会出现行程冗余过大造成的空间浪费，也不会因行程不足限制加工范围。主轴箱的配重结构内置在立柱腔体内，既避免外置配重占用侧面操作空间，也能提升垂直进给的运动平稳性，减少进给过程中的振动传递。

从结构细节来看，各导轨面均设计有防护盖板，可阻挡加工过程中的切屑、切削液溅入导轨副，延长导轨使用寿命，电气操作盒通过悬臂连接在主轴箱侧方，操作人员可根据站位调整操作盒位置，无需固定在单一操作位，适配大型零件吊装、找正过程中的多点位操作需求。整体结构没有冗余的装饰性设计，所有外部结构均服务于加工操作、维护保养的实际需求，比如侧面预留的检修口可直接接触到主轴传动箱的润滑点、传动带张紧机构，日常维护时无需大面积拆解外罩，降低设备运维的时间成本。
