DVI转VGA视频信号转接头三维设计作品

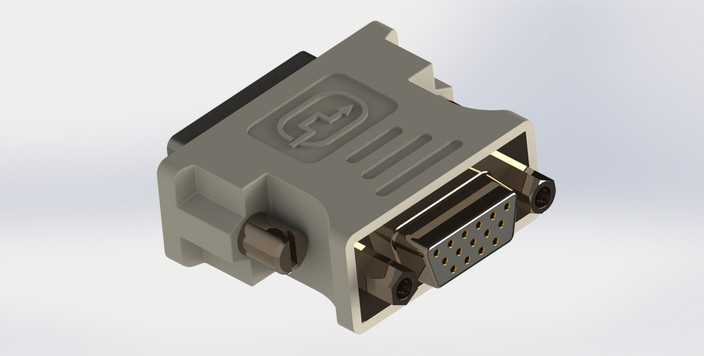

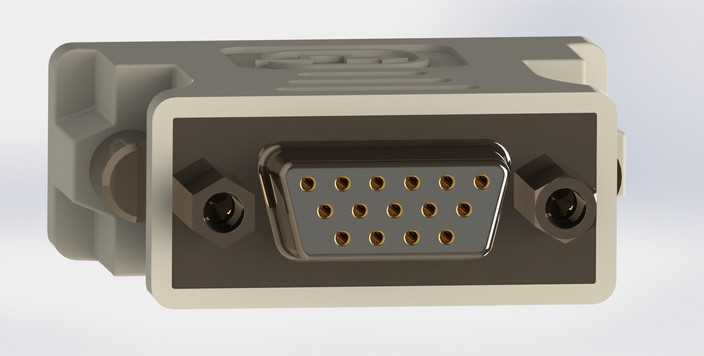

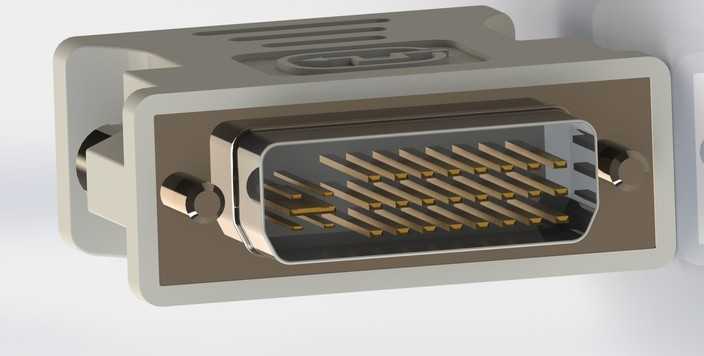

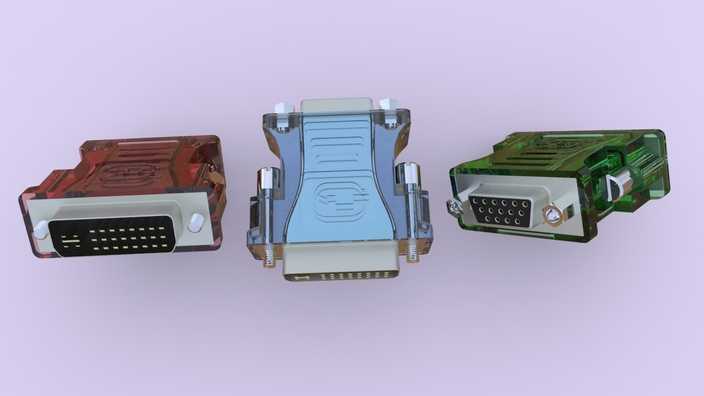

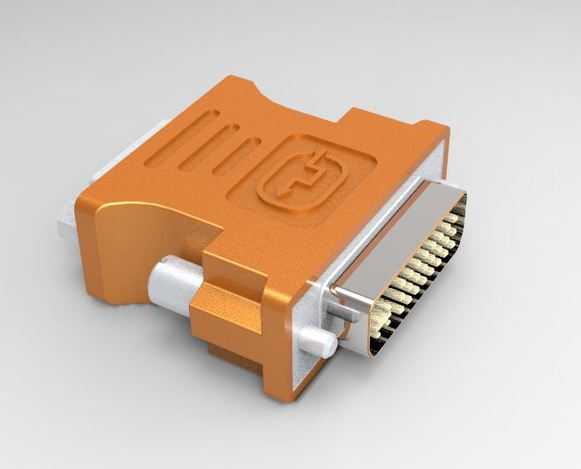

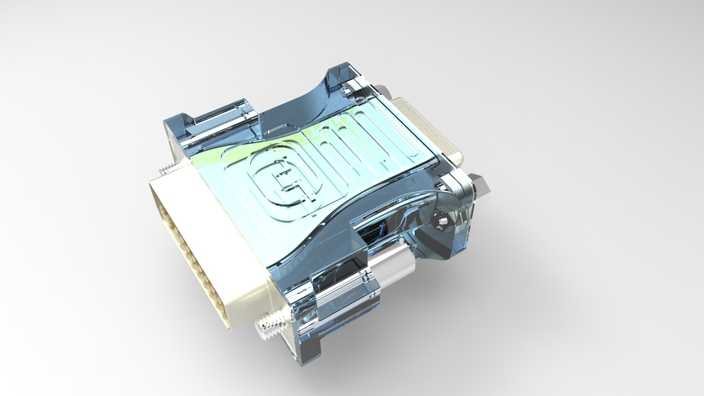

本作品为DVI转VGA视频信号转接头的三维建模设计成果，建模过程中严格遵循两类视频接口的行业通用尺寸规范，对转接头的整体结构进行了精细化还原。建模阶段首先完成接口端的结构搭建，分别还原DVI公头的多针脚排布结构、定位卡扣结构，以及VGA母头的针脚阵列、固定螺丝孔位结构，确保两端接口的尺寸公差符合实际接插件的装配要求，能够实现与对应接口的精准匹配。中间的转接壳体部分，依据实际产品的注塑外壳形态进行曲面建模，还原壳体表面的防滑纹理、品牌标识凹槽以及壳体拼接的卡扣结构，同时对壳体内部的转接电路板空间、针脚连通走线槽进行了预留，完整呈现转接头从外部形态到内部装配空间的全结构细节。材质与渲染阶段，针对不同部件匹配对应的材质属性：接口金属部分采用哑光镀镍金属材质，还原金属接插件的细腻磨砂金属质感与轻微反光特性；外壳部分分别制作了半透明红棕、半透蓝、半透墨绿三种不同配色的硬质塑料材质，还原市售同类型转接头常见的透明外壳效果，通过调整材质的透明度、折射参数与粗糙度，模拟工程塑料的半通透视觉效果，能够隐约看到壳体内部的金属屏蔽层与针脚连接结构；接口端的固定卡扣、螺丝等小部件则采用亮面金属与哑光塑料区分材质，提升整体模型的真实感。设计过程中充分考虑转接头的实际使用场景，对接口插拔的导向结构、壳体的握持防滑结构都做了细节还原，模型整体结构完整，各部件之间的装配关系清晰，既可以用于产品外观展示，也可作为接插件类产品结构设计的参考案例，渲染阶段采用柔和的均匀布光，搭配浅紫色纯色背景，突出转接头本身的形态与材质细节，多角度展示不同配色外壳的转接头外观，完整呈现产品的各个视角特征。
