小型机床配套可调式顶尖尾座结构

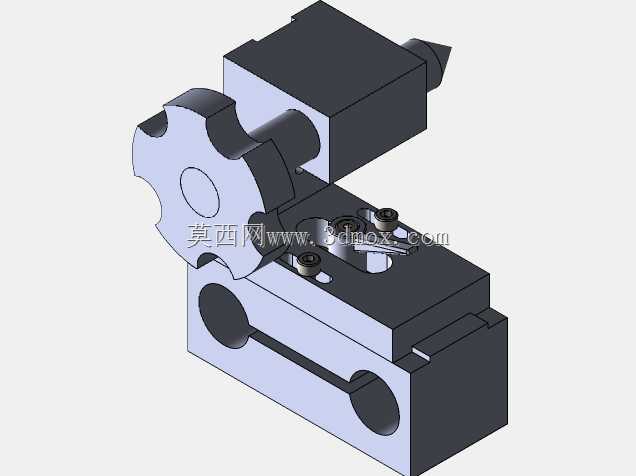

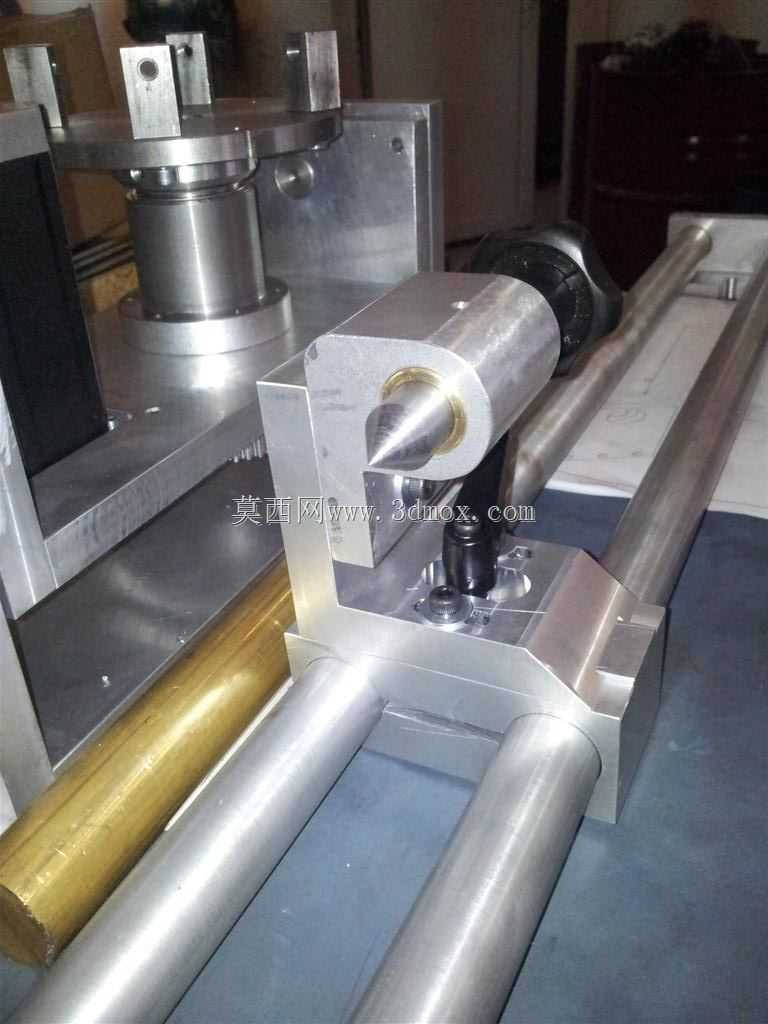

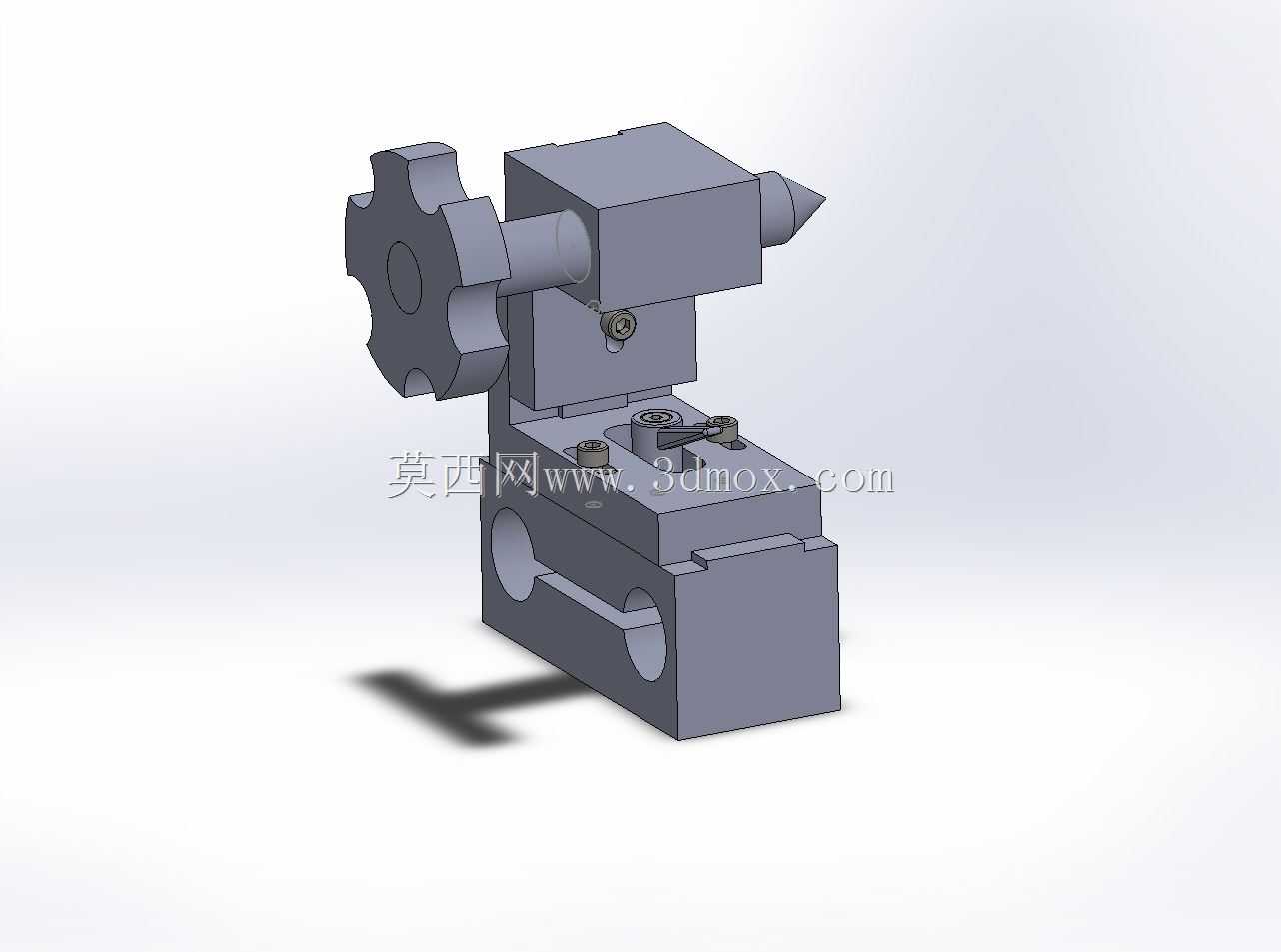

这款可调式尾座主要适配小型数控设备的第四轴回转单元，在小型精密零件的车削、磨削、分度加工场景中承担工件轴向顶紧定位的作用，可有效避免长轴类、盘套类零件在回转加工过程中出现的悬臂挠变、振刀问题，提升加工过程的工件刚性。从结构设计来看，尾座主体采用分体式叠层布局，底部为带安装通槽的基座，基座上开设的横向长槽可适配不同安装台面的T型槽间距，安装时可通过槽内螺栓调整尾座在工作台面的轴向位置，适配不同长度工件的顶紧需求，基座侧面的圆形减重孔在不降低结构刚性的前提下减少了整体自重，方便拆装移位。中部为高度调整滑台，通过侧面的锁紧机构可实现顶尖轴线高度的微调，适配不同中心高的第四轴回转主轴，保证顶尖与主轴的同轴度误差控制在加工允许范围内，避免顶紧时工件出现别劲、研伤顶尖孔的问题。上部的顶尖进给单元采用手轮驱动的螺杆进给结构，星形大手轮的轮缘做了防滑棱边设计，操作人员无需额外工具即可手动转动手轮实现顶尖的进退，进给行程可覆盖常规小型零件的顶紧余量需求，手轮侧部设置的锁紧旋钮可在顶尖顶紧到位后锁定进给螺杆位置，防止加工过程中因切削振动导致顶尖后退、工件松动。顶尖采用标准莫氏锥度安装结构，可根据加工工件的顶尖孔形式更换不同类型的顶尖，比如针对细小零件可更换直径更小的顶尖，针对重型切削可更换硬质合金固定顶尖，拓展使用场景。尾座与安装台面的贴合面做了精磨处理，保证安装后的平面接触刚度，避免夹紧后尾座出现倾斜偏移。在实际使用中，这类小型尾座常搭配小型数控雕刻机、桌面级数控车床的第四轴转台使用，针对小尺寸五金零件、工艺模型、精密轴类零件的分度加工、回转刻蚀、外圆车削工序提供稳定的轴向支撑，相比大型机床的标准尾座，这款结构更紧凑，占用工作台面空间更小，调整操作更便捷，不需要复杂的液压或气动辅助动力，纯手动调整的形式更适合小批量、多品种的柔性加工场景，安装时仅需通过基座槽内的两个压紧螺栓即可完成固定，调整中心高时松开中部滑台的锁紧螺丝，上下移动滑座至顶尖与主轴中心等高后锁紧即可完成校准，顶尖顶紧力可通过手轮的转动手感控制，针对薄壁类零件可控制较小的顶紧力避免工件装夹变形，针对刚性较好的钢件可适当加大顶紧力提升切削稳定性。
