手动台式业余爱好小型钻床结构设计

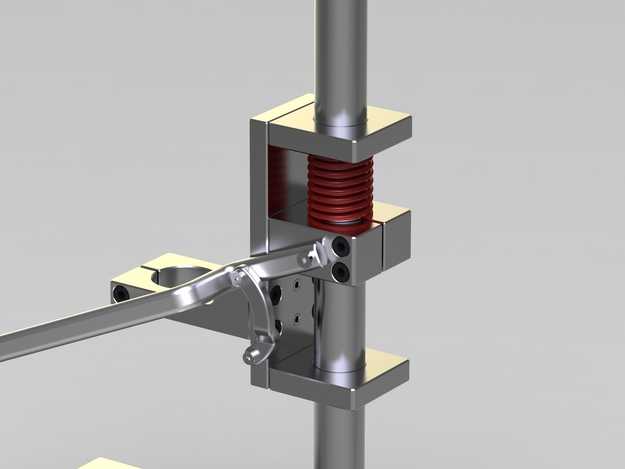

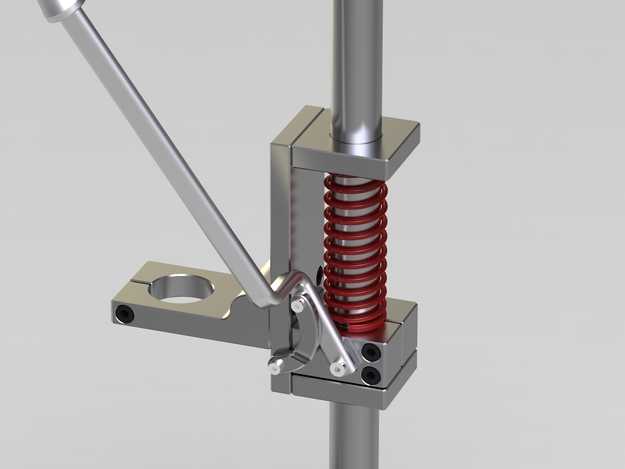

本作品为面向业余手工制作场景设计的小型手动台式钻床，整体采用三维建模软件完成全参数化结构搭建，建模过程中严格遵循机械加工装配的公差规范，对每一处连接结构、运动部件都做了符合实际生产逻辑的尺寸约束，确保模型可直接转化为加工图纸用于实物制作。渲染阶段采用金属材质为主的材质球配置，底座部分赋予哑光磨砂钢材材质，通过调整粗糙度、金属度参数还原铸铁底座厚重沉稳的质感，立柱部分采用抛光不锈钢材质，添加细微的拉丝纹理提升真实感，操作手柄、滑动支架部分分别赋予防滑胶木、阳极氧化铝合金材质，不同材质间的光影反射差异经过反复调试，最终呈现出贴近实物的渲染效果。结构设计上，设备采用方形厚重铸铁底座作为承载基础，底座表面预设多组螺纹安装孔，既可以通过螺栓将设备固定在工作台面，也可搭配简易工装夹具固定待加工工件；垂直立柱采用高精度光轴设计，与滑动导向座之间采用间隙配合，保证升降运动顺滑无卡顿；顶部操作机构采用杠杆式手动压下结构，内部集成复位弹簧，松开手柄后主轴可自动回弹复位，降低长时间操作的疲劳感；主轴部分预留标准钻夹头安装位，可适配不同规格的麻花钻头，满足木材、薄金属板、塑料等常见手工材料的钻孔需求。设计思路围绕业余爱好者的实际使用场景展开，摒弃了工业钻床复杂的电机、传动结构，采用纯手动操作模式，整体结构简单易加工，大部分零部件可通过常见的五金型材切割、钻孔完成制作，装配难度低，不需要专业的工业装配设备即可完成整机搭建，既可以满足日常手工制作中的精准钻孔需求，也可作为机械结构学习的实践案例，帮助爱好者理解手动进给设备的运动原理、装配逻辑，在保证结构强度、运动精度的前提下尽可能压缩制作成本，适配个人DIY场景的加工能力与使用需求。
