工匠台式商用钻床结构三维设计作品

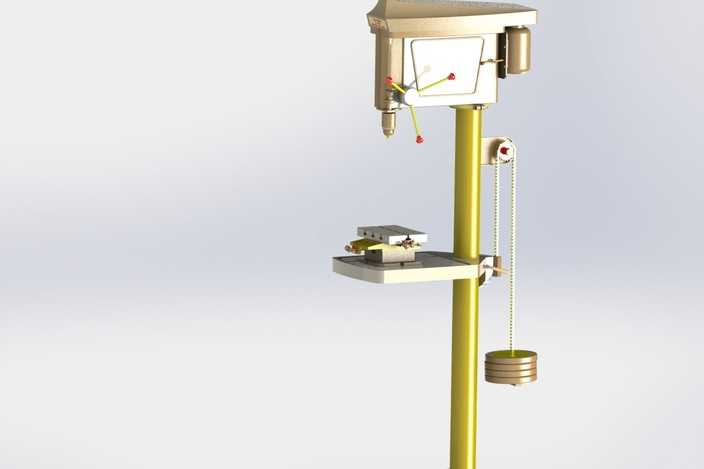

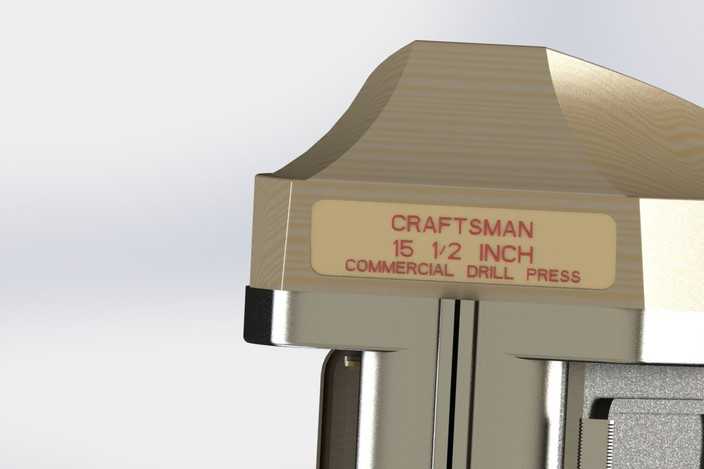

本作品为台式商用钻床的三维建模设计成果，整体采用立式柱装结构布局，以单根竖直立柱作为核心承载构件，将顶部动力头总成、中部工作台组件、底部配重平衡机构进行同轴串联排布，还原了传统工匠级台式钻床的经典机械架构。建模过程中严格遵循实体机械的尺寸比例关系，对钻床的各个功能模块进行了精细化的特征构建：顶部动力头部分完整还原了主轴进给操作手柄、电机侧置安装位、主轴钻夹头的结构细节，操作手柄的球形端头、动力头外壳的观察窗、刻度标识位均做了对应建模处理，还原了真实设备的操作交互结构；中部工作台采用可升降式平台设计，配套的工件夹持虎钳做了独立的零件拆分建模，钳口、调节丝杆、固定底座的结构均清晰呈现，工作台与立柱的连接锁紧机构也做了完整还原，可直观展示工作台的高度调节与锁止原理；立柱后侧设置了重锤式配重平衡结构，通过链条与动力头进给滑座相连，建模时还原了配重块的堆叠结构、链条的链节细节、上下导向滑轮的安装位置，清晰呈现该类钻床用于平衡主轴头重量、降低操作进给阻力的经典结构设计。材质与渲染阶段针对不同部件的真实材质做了区分设置：立柱采用亮面金属黄铜材质，还原老式台钻的立柱金属质感；动力头外壳采用米白色哑光漆面材质，搭配金属包边细节，还原工业设备的外壳质感；操作手柄采用红色防滑塑胶端头搭配金属杆身，工作台与虎钳采用磨砂银灰色金属材质，配重块采用做旧古铜金属质感，配重链条采用亮面金属材质，不同材质的光影反射参数经过反复调试，最终渲染图可清晰区分各个部件的材质属性，整体视觉效果贴近真实商用台钻的实物观感。设计过程中重点还原了该类台式钻床的功能逻辑结构，所有运动部件的连接关系均按照真实机械装配关系设置，可直观展示钻床主轴进给、工作台升降、配重平衡的运作原理，完整呈现了工匠级商用台式钻床的机械结构特征，可作为机械结构教学、设备外观参考、同类产品改型设计的三维参考素材。
