离心泵闭式叶轮三维结构设计作品

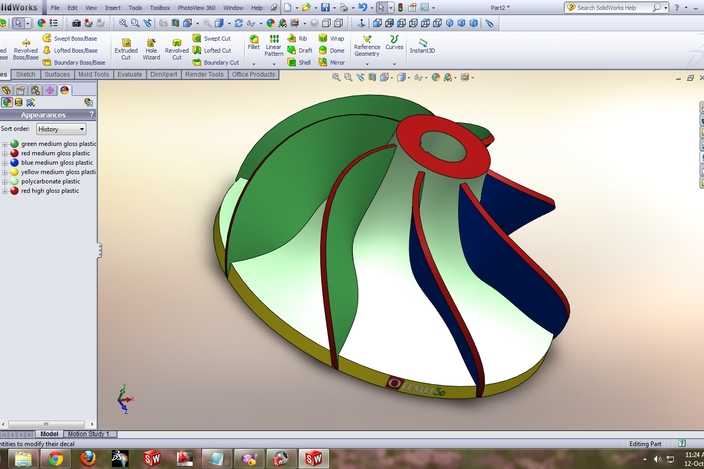

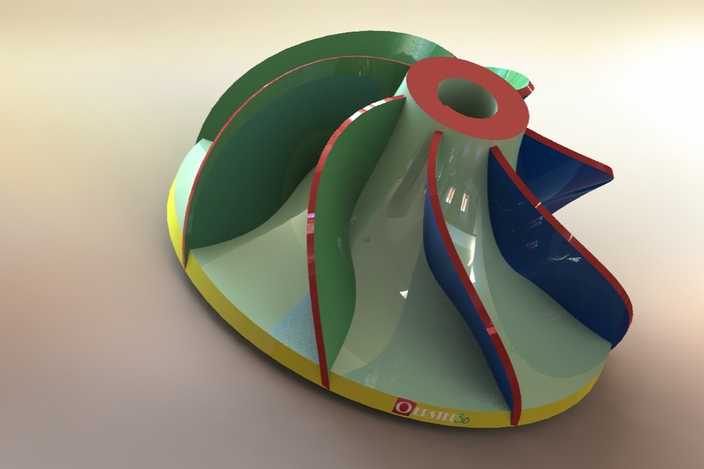

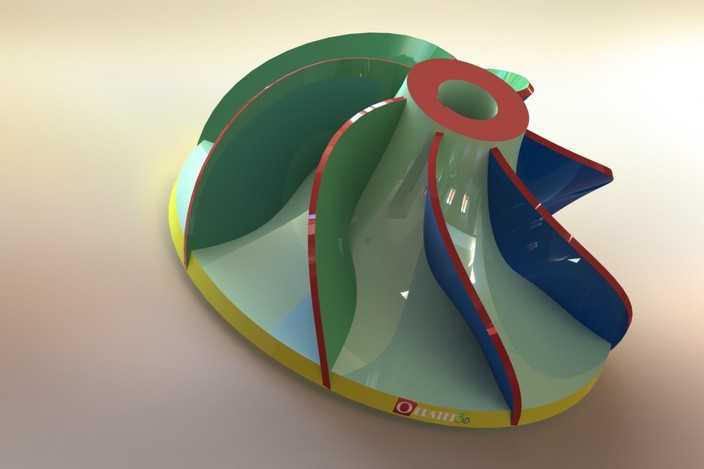

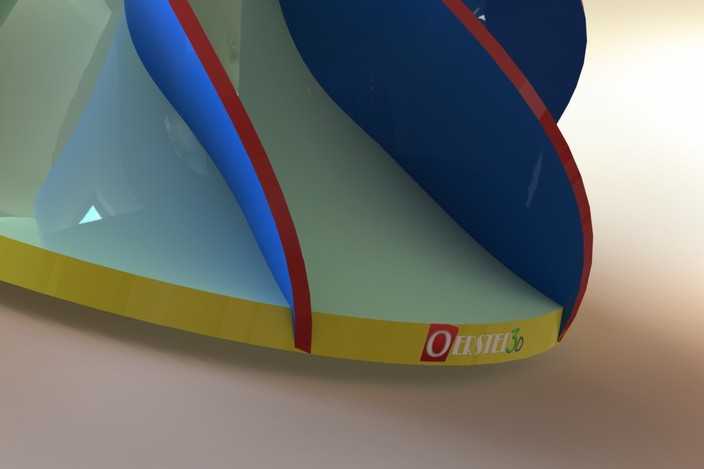

本作品为离心泵核心做功部件叶轮的三维建模设计成果，建模阶段严格遵循离心泵叶轮的水力设计规范，首先通过参数化草绘确定叶轮的进出口直径、轮毂直径、叶片进口安放角、出口安放角、叶片包角等核心水力参数，再通过曲面放样、边界混合等建模命令构建叶片的复杂扭曲曲面，保证叶片型线顺滑无拐点，符合流体在流道内的运动轨迹，减少水力损失。建模过程中对叶片与前盖板、后盖板的衔接位置做了圆角过渡处理，避免应力集中与流动死区，中心轴孔位置按照标准泵轴配合尺寸设计，预留了键槽安装位置，保证与传动轴的可靠连接。渲染阶段针对不同部件赋予了差异化的材质表现：叶片主体采用哑光工程塑料材质模拟工程塑料叶轮的质感，叶片边缘做了红色封边处理区分流道边界，叶轮底部外缘采用黄色包边标识，轮毂位置采用红色哑光材质突出安装基准，整体渲染采用柔和的漫反射打光方案，清晰展现叶片的扭曲形态与流道的空间走向，同时通过环境反射效果凸显曲面的顺滑度。结构设计上，该叶轮为闭式叶轮结构，包含前后盖板与六片空间扭曲叶片，流道从叶轮进口沿径向向外逐渐扩大，能够在高速旋转过程中将电机输入的机械能高效转化为流体的压力能与动能，叶片的扭曲设计适配流体从轴向进入径向流出的转向过程，有效降低流体在叶轮内部的冲击损失。设计思路围绕离心泵的实际运行工况展开，在保证水力性能的前提下兼顾结构强度，叶片与盖板的连接厚度按照承压要求设计，能够承受输送流体时的压力载荷与高速旋转的离心力，整体模型可用于离心泵的结构展示、水力性能仿真分析、3D打印样件制作以及相关教学演示场景，模型的各特征参数均可编辑调整，方便后续根据不同流量扬程参数进行改型设计。
