欧瑞ScrollvacSC15D涡旋真空泵三维设计

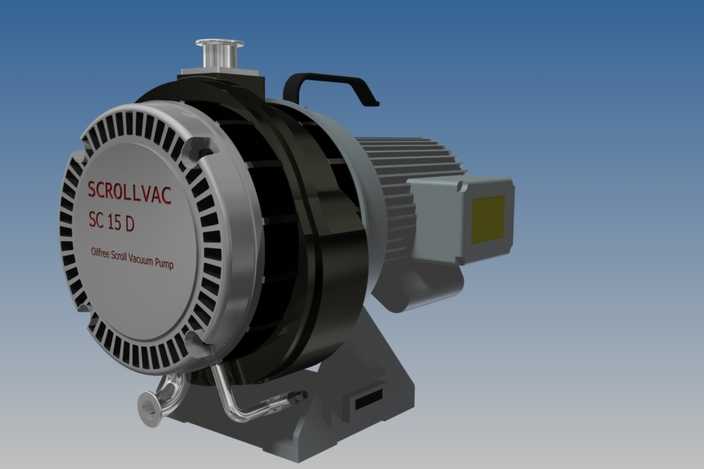

本作品为欧瑞Scrollvac SC 15 D涡旋式无油真空泵的三维数字化建模设计成果，整体建模过程严格遵循工业级真空获得设备的真实结构比例与装配逻辑完成。建模阶段依托三维设计软件，采用自底向上的装配建模思路，首先对泵体核心的动涡旋盘、静涡旋盘组件进行参数化建模，精准还原涡旋型线的渐开线曲面特征，保证涡旋盘啮合间隙的尺寸精度符合真实产品的密封要求；随后依次完成驱动电机壳体、散热鳍片结构、泵体支撑底座、进气快接接口、气镇管路组件、便携提手以及电机接线盒等附属结构的独立建模，每一个零部件的倒角、圆角、安装孔位都参照实物的工程特征进行还原，避免出现结构失真的问题。材质与渲染环节，针对不同部件的物理属性匹配对应材质：泵体前端涡旋腔外壳采用哑光磨砂铸铝材质，还原金属铸件的细腻颗粒质感；中部散热段采用黑色硬质阳极氧化铝合金材质，搭配周向均匀排布的散热格栅，还原散热结构的哑光黑金属质感；驱动电机外壳采用带散热筋的灰铸铁材质，接线盒盖板采用半透明工程塑料材质，还原接线端子区域的半透明视觉效果；支撑底座采用厚重的铸铁喷塑材质，金属管路部分采用抛光不锈钢材质，进气接口采用亮面金属快接材质。渲染阶段采用工作室渐变蓝背景环境，添加柔和的三点布光，通过主光勾勒泵体的轮廓结构，辅光消除暗部死黑区域，轮廓光强化金属部件的边缘反光，最终呈现出清晰展示设备整体外观与结构细节的渲染效果。结构设计上完整还原了涡旋真空泵的集成化设计特征，将涡旋真空发生单元与驱动电机同轴集成布置，侧面设置的便携提手方便设备移动转运，底座预留的安装槽位可满足设备固定安装需求，周向布置的散热结构可保证设备长时间运行的散热效率，整体模型可用于真空设备的结构教学、产品展示以及成套真空系统的布局仿真使用。
