小型砂带磨削动力头装置结构

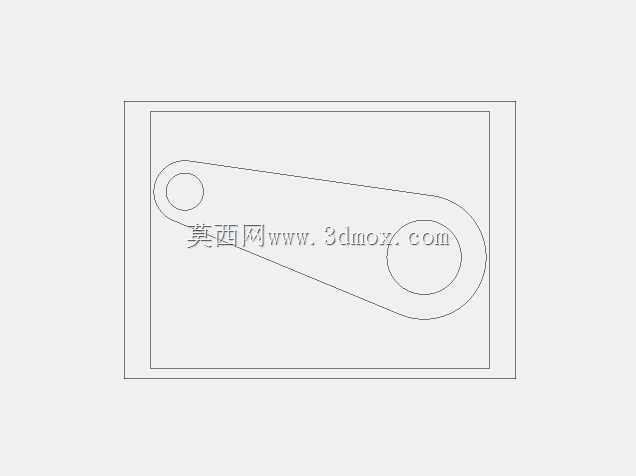

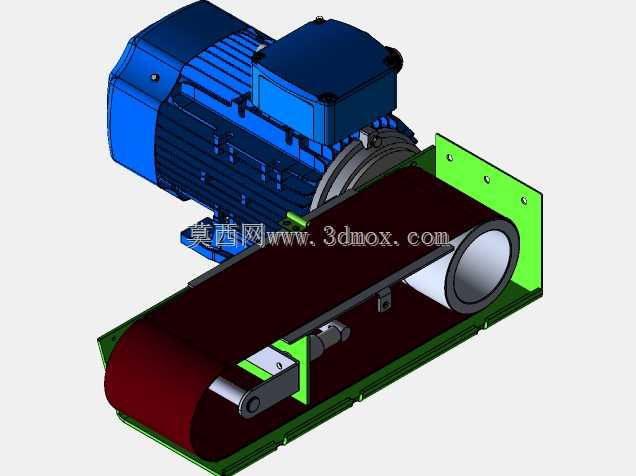

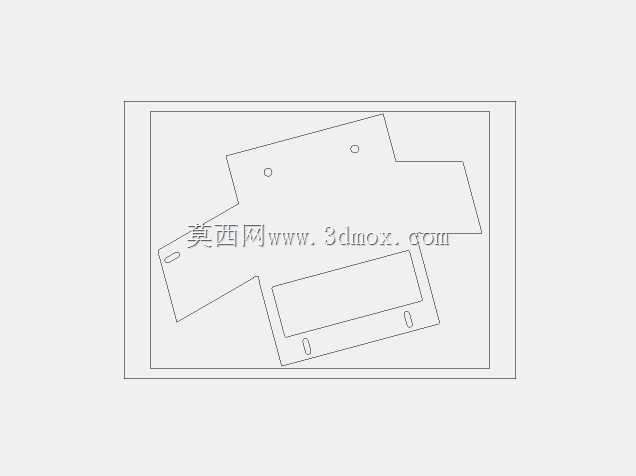

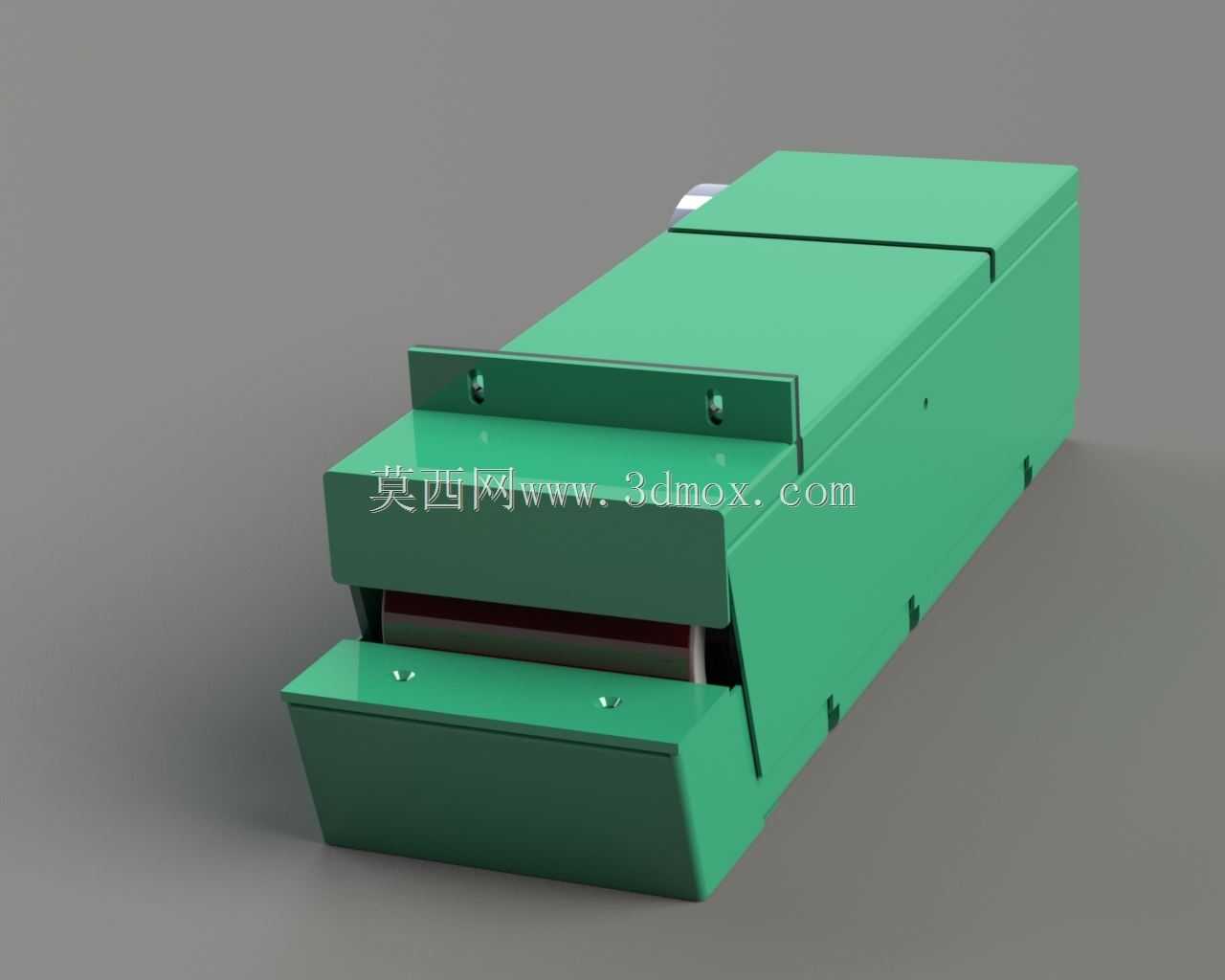

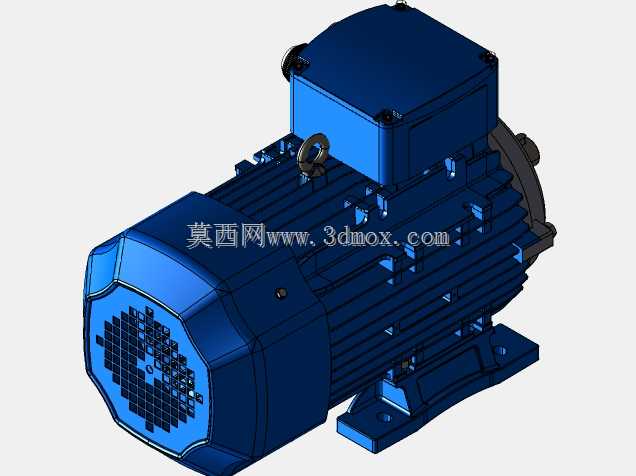

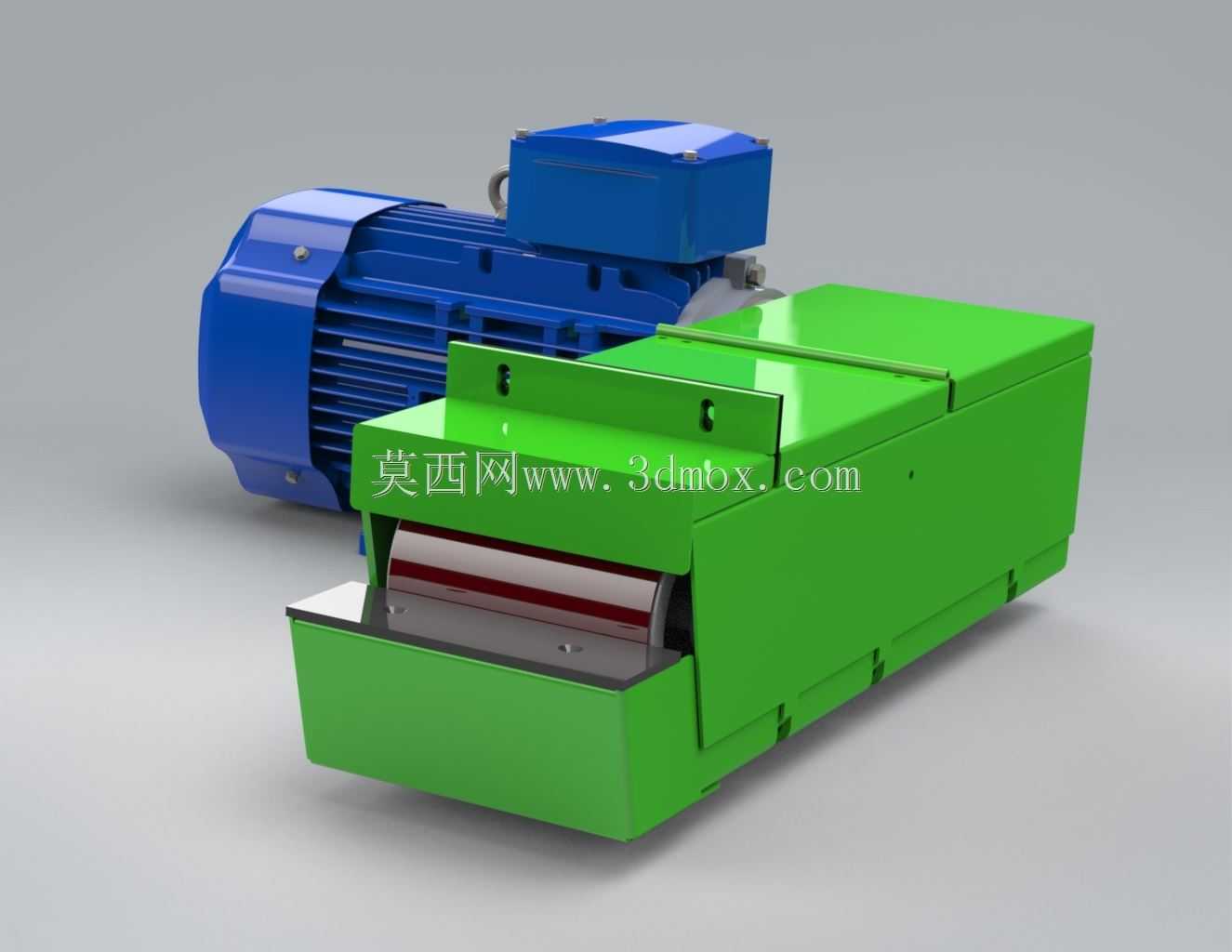

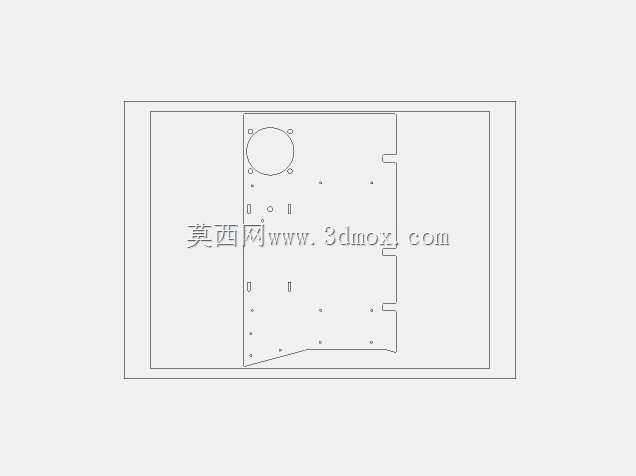

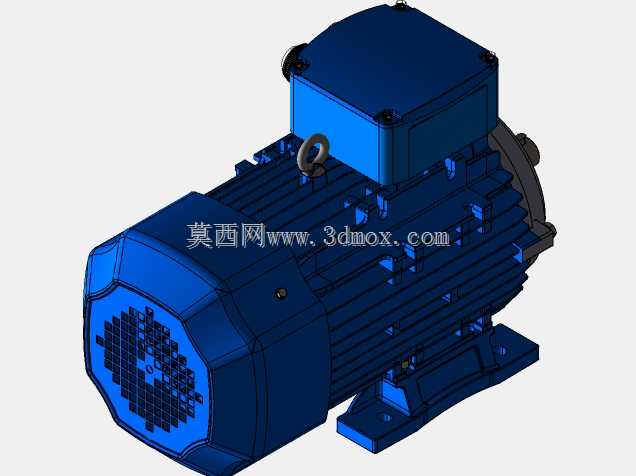

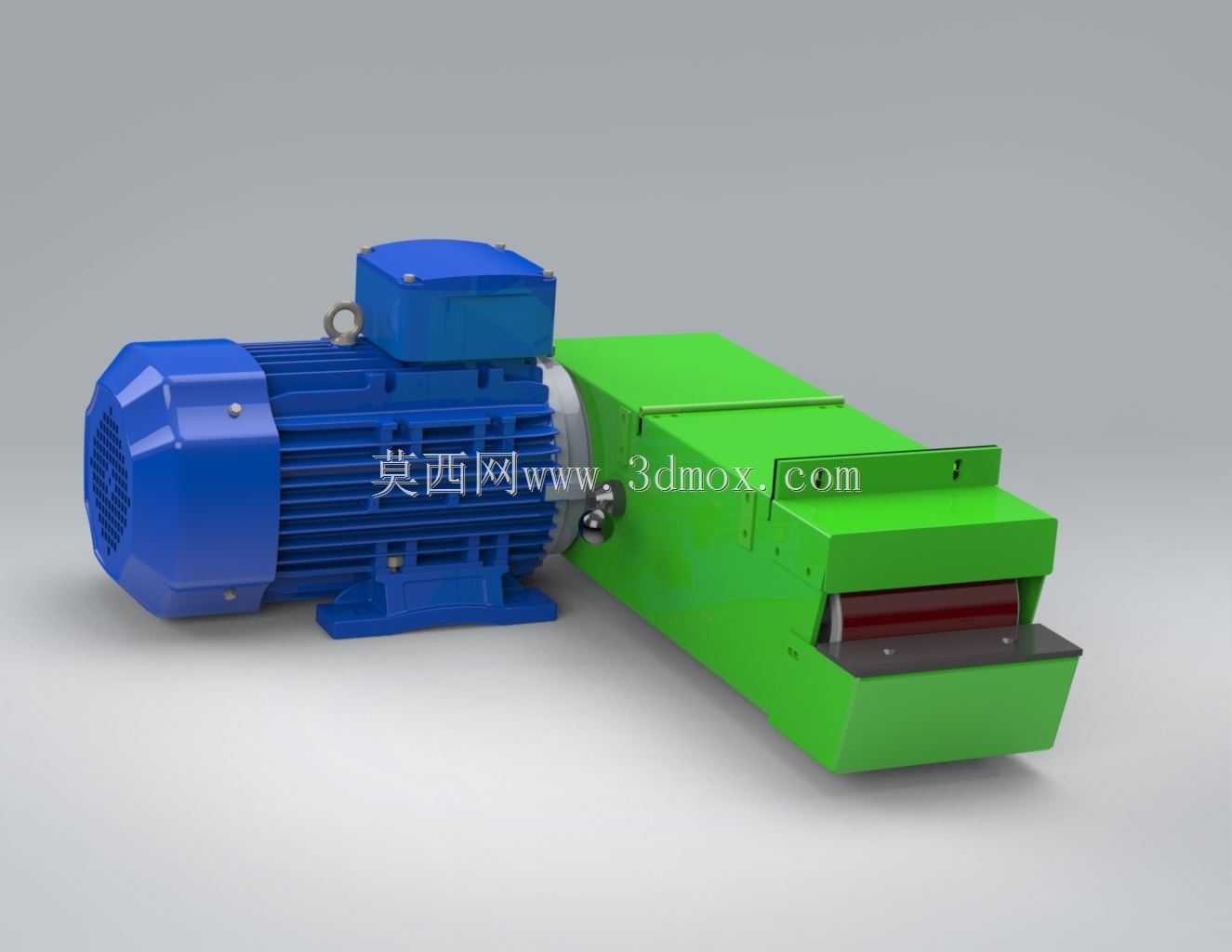

这款砂带磨削动力头，主要面向小型机加工车间、五金修配场景的平面打磨、毛刺去除、焊缝修磨作业，可直接安装在普通工作台架、小型专机机架上作为磨削执行单元使用，也可适配简易工装完成小尺寸工件的手持辅助打磨。整套装置采用驱动电机与磨削执行端直连集成的布局，电机端选用标准三相异步动力单元，输出轴通过联轴器直接连接砂带驱动辊，省去了中间皮带传动、齿轮减速的冗余结构，既压缩了整体安装空间，也减少了传动环节的功率损耗，日常维护仅需定期检查轴承润滑状态即可。磨削执行端采用开放式悬臂结构，主动辊与从动张紧辊平行度控制在0.02mm以内，可适配宽度150mm的常规商用环形砂带，张紧机构采用侧边弹簧顶推结构，更换砂带时仅需扳动侧边快拆拨杆即可压缩张紧行程，完成砂带更换后松开拨杆即可自动张紧，无需额外调整张紧力，适配不同粒度砂带的张紧需求。设备的安装基准面设置在磨削单元底部的机加工平面上，平面上预留4个M8的安装沉孔，孔位间距为120mm*180mm，可直接通过螺栓固定在标准型材机架或者钢制工作台上，安装时需保证基准面的平面度误差不超过0.05mm，避免运行时出现砂带跑偏、振动超标的问题。整套装置的外形总长度控制在480mm以内，电机端最大直径180mm，磨削单元宽度170mm，整体重心靠近安装基准面中心，满负载运行时的振动幅值可控制在0.03mm以内，能够满足普通碳钢、有色金属、非金属板材的粗磨、半精磨加工需求。设计过程中优先考虑了通用配件的适配性，所有轴承、紧固件、密封件均采用市面通用标准件，无需定制特殊配件，即便是小型加工车间也可自行完成配件更换与日常维护，砂带选用市面流通的常规150mm宽环形砂带，采购渠道覆盖绝大多数五金机电市场，无需定制特殊规格耗材。磨削作业端设置了可调节的工件靠板，靠板与砂带工作面的间隙可在0-5mm范围内调整，可根据不同磨削余量的加工需求调整靠板位置，控制单次磨削的吃刀量，避免吃刀过大导致砂带过早磨损或者电机过载。电机接线盒设置在电机顶部，可适配左右两个方向的线缆走线，方便不同安装场景下的布线需求，整机外壳的防护等级达到IP54，可适配车间内多粉尘的作业环境，避免磨削粉尘进入电机内部影响使用寿命。
