轴流散热冷却风扇结构设计模型

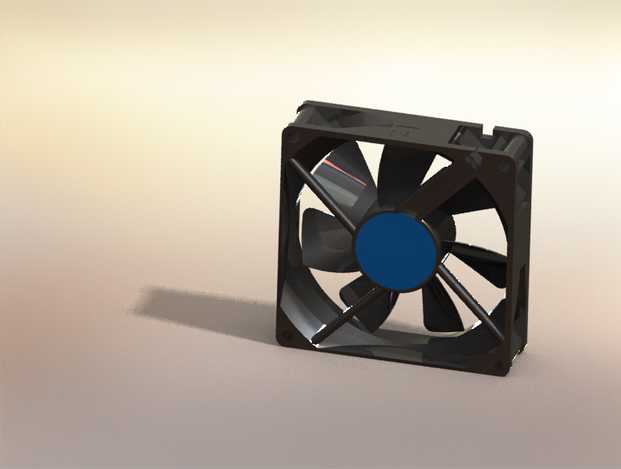

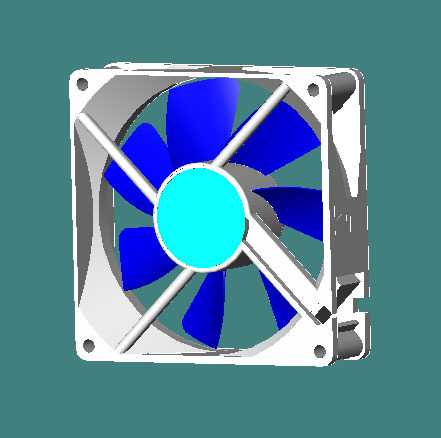

本模型为轴流式散热冷却风扇，整体采用标准方形外框搭配七叶轴流叶轮的经典结构设计，建模过程中严格遵循工业散热风扇的通用尺寸规范，对安装卡扣、边框定位槽、中心轴座等细节结构进行了1:1比例还原，所有特征参数均参考量产同规格产品的实际尺寸设定，保证模型结构的合理性与可参考性。建模阶段通过参数化草图绘制外框轮廓，经拉伸、倒角、抽壳等基础特征完成外框主体构建，针对四角的安装固定位做了沉孔结构处理，框体内部的导流支撑筋采用流线型曲面设计，既保证结构强度，又能降低气流通过时的风阻损耗。叶轮部分采用曲面建模方式，先绘制单叶片的翼型截面轮廓，通过投影曲线、放样曲面构建出符合空气动力学特性的叶片曲面，叶片沿中心轴座做圆周阵列，阵列过程中精准控制叶片安装角度，保证各叶片倾角一致，避免运转时出现动平衡偏差；中心轴座做了圆弧过渡处理，与叶片根部顺滑衔接，减少应力集中问题。材质渲染阶段，外框与叶轮主体采用哑光黑色阻燃PC材质，调整材质的粗糙度与反射参数还原工程塑料的真实质感，中心轴盖采用亮面深蓝色ABS材质，与黑色主体形成视觉区分，场景中添加柔和的漫反射光源，投射出自然的软阴影，清晰展现模型的结构层次与细节特征。设计过程中充分考虑散热场景的使用需求，框体厚度、叶片弦长、叶尖与框体内壁的间隙都经过合理设定，既保证结构紧凑适配各类设备的狭小安装空间，又能最大化通风量，模型可用于散热系统结构验证、设备装配模拟、风冷方案展示等场景，完整还原了量产冷却风扇的全部结构细节，无多余冗余特征，各部件装配关系清晰合理。
