重型模块化剖开式工业拖链三维设计

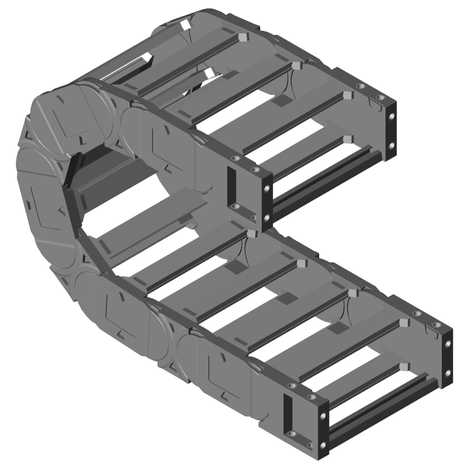

本模型为重型模块化剖开式e型拖链，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循工业拖链的实际尺寸规范，完整还原了产品的模块化拼接逻辑与可弯折运动特性。模型采用剖开式展示设计，将拖链的内部腔体结构、侧链板连接结构、横向支撑板安装位、端部连接接口完整呈现，无需拆解即可清晰观察内部走线空间与各部件的装配关系。材质设定上，拖链主体采用增强尼龙工程塑料的哑光深灰材质表现，还原工业级拖链耐磨、抗冲击的材质特性，各连接转轴、固定孔位处做了细微的金属质感区分，突出装配结构的层次差异，渲染阶段采用均匀的工业产品布光，避免过强反光遮挡结构细节，同时通过柔和阴影强化拖链弯折状态下的立体形态。结构设计上，该系列拖链内部尺寸覆盖21x30mm到350x800mm区间，折弯半径范围从38毫米到1000毫米，可适配不同规格的电缆、液压管线铺设需求，单节链板采用标准化卡扣拼接结构，无需额外紧固件即可完成多节组装，横向支撑板采用可拆装设计，可根据实际走线需求调整内部隔层布局，侧链板的弯折限位结构经过精准建模，还原拖链运行时的最小弯折半径限制，避免管线过度弯折受损，端部预留的安装支架接口可适配不同规格的安装固定件，满足各类工业设备的走线防护安装需求。设计过程中充分考虑拖链的实际运行工况，对链节间的活动间隙、转动配合公差做了合理预留，模型可直接用于装配验证、运动仿真演示，也可作为工业设备布线系统的配套组件导入整机装配场景，剖开式的展示形式也适用于产品教学、结构原理演示场景，帮助使用者快速理解重型模块化拖链的内部构造与工作逻辑。
