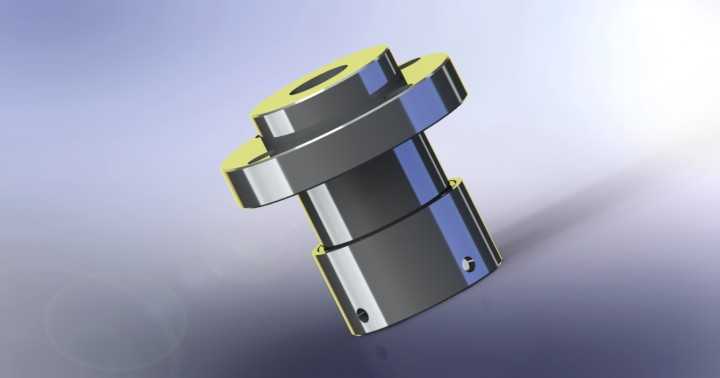

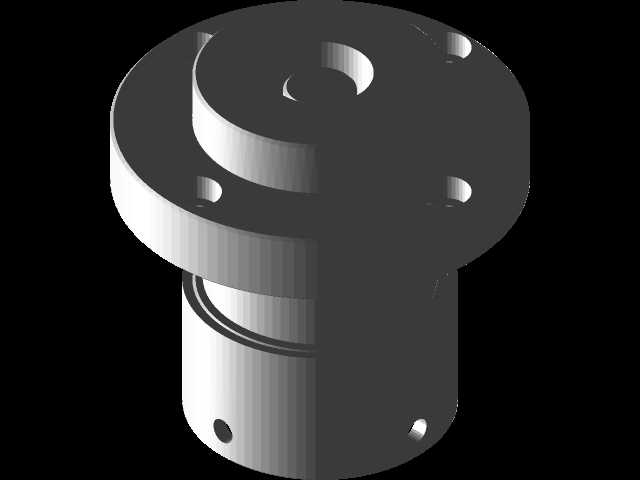

气动活塞振动器内部装配结构设计

这款气动活塞振动器的结构设计，核心围绕压缩空气驱动下的活塞往复运动实现高频振动输出，在料仓破拱、物料输送振打、小型工件筛分、工装夹具辅助落料等场景中应用广泛，尤其适配粉体加工、粮食输送、建材分装这类易出现物料架桥、堵料的工位，相比电动振动器，它依靠气动驱动具备防爆特性，可在有粉尘防爆要求的车间环境内使用，无需额外做电气隔爆处理。从结构设计思路来看，整体采用同轴嵌套式装配，外壳为带安装法兰的筒状结构，上部预留压缩空气进气接口，内部活塞与缸筒之间做了间隙密封设计，无需额外加装密封圈就能减少往复运动的摩擦阻力，同时兼顾压缩空气的做功效率，活塞上下两端的气路切换依靠内置的气道换向结构实现，无需额外电磁阀控制，通入压缩空气后即可自动完成往复循环，降低了配套控制的成本。安装边界上，外壳侧部的法兰盘预留了对称的安装孔位，可直接通过螺栓固定在料仓外壁、输送槽侧板或者筛分设备的机架上，安装时需要注意振动器的轴线与振打受力方向保持同轴，避免侧向受力导致内部活塞偏磨，缩短使用寿命。外形尺寸方面，整体为圆柱类结构，径向尺寸适配常规小型料仓的安装空间，轴向长度不会过多占用设备外部空间，进气接口采用标准气动管螺纹，可直接与车间现有压缩空气管路快速连接，无需额外转换接头。实际使用中，振动频率可通过调整进气压力实现线性调节，压力越高活塞往复频率越快，振打力也随之提升，可根据不同物料的流动性、堵料程度调整供气压力，兼顾振打效果与能耗。内部装配采用自上而下的层级装配逻辑，先将活塞装入缸筒内，再依次装入上下端盖、换向气道组件，最后扣合外壳法兰，所有配合面均做了公差匹配，活塞与缸筒的配合间隙控制在合理范围，既保证运动顺畅不会卡滞，又能减少压缩空气泄漏，保证做功效率。这类振动器在选型时，除了安装尺寸匹配，还需要根据被振动物体的壁厚、物料的粘附程度选择对应规格，避免振打力不足无法破除架桥，或是振打力过大导致料仓壁变形。
