扇形可调式凸轮锁紧定位机械组件

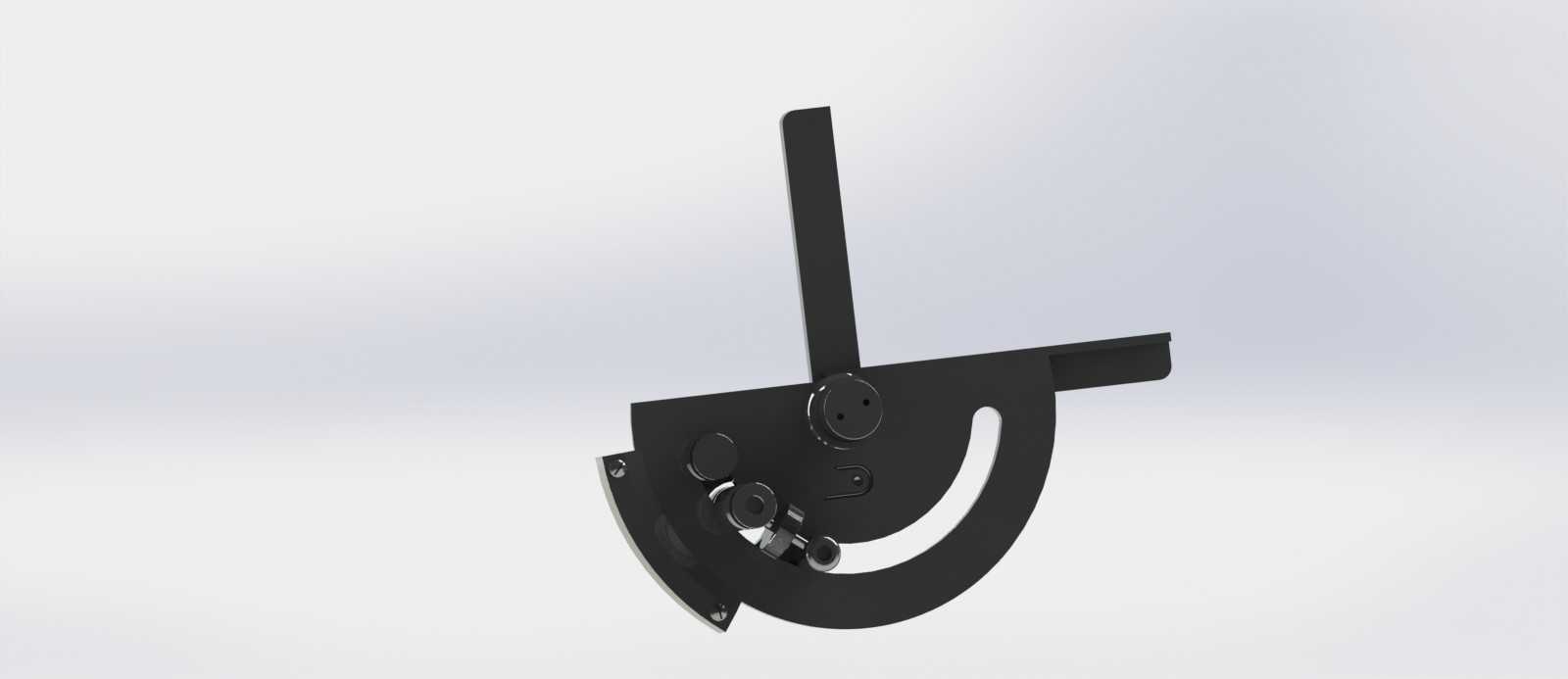

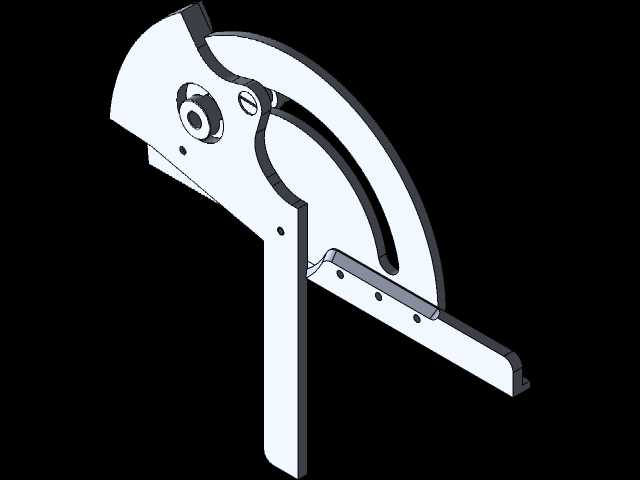

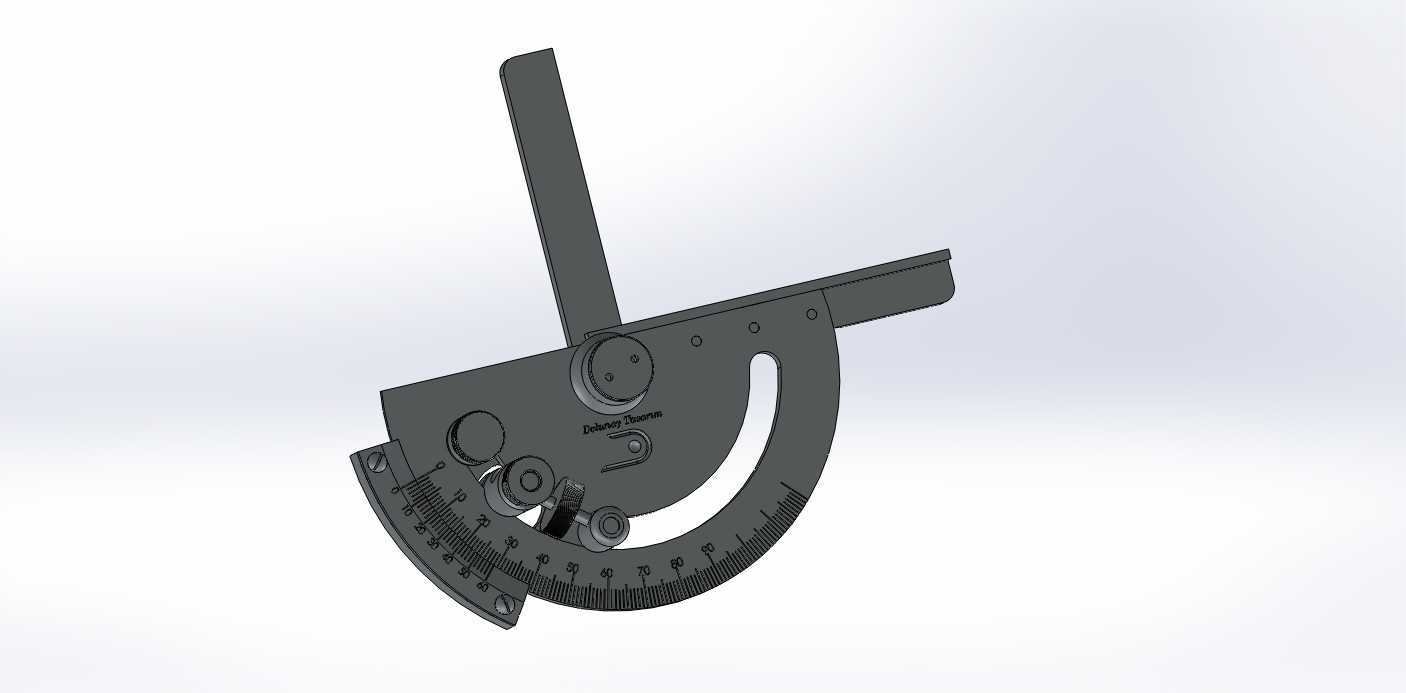

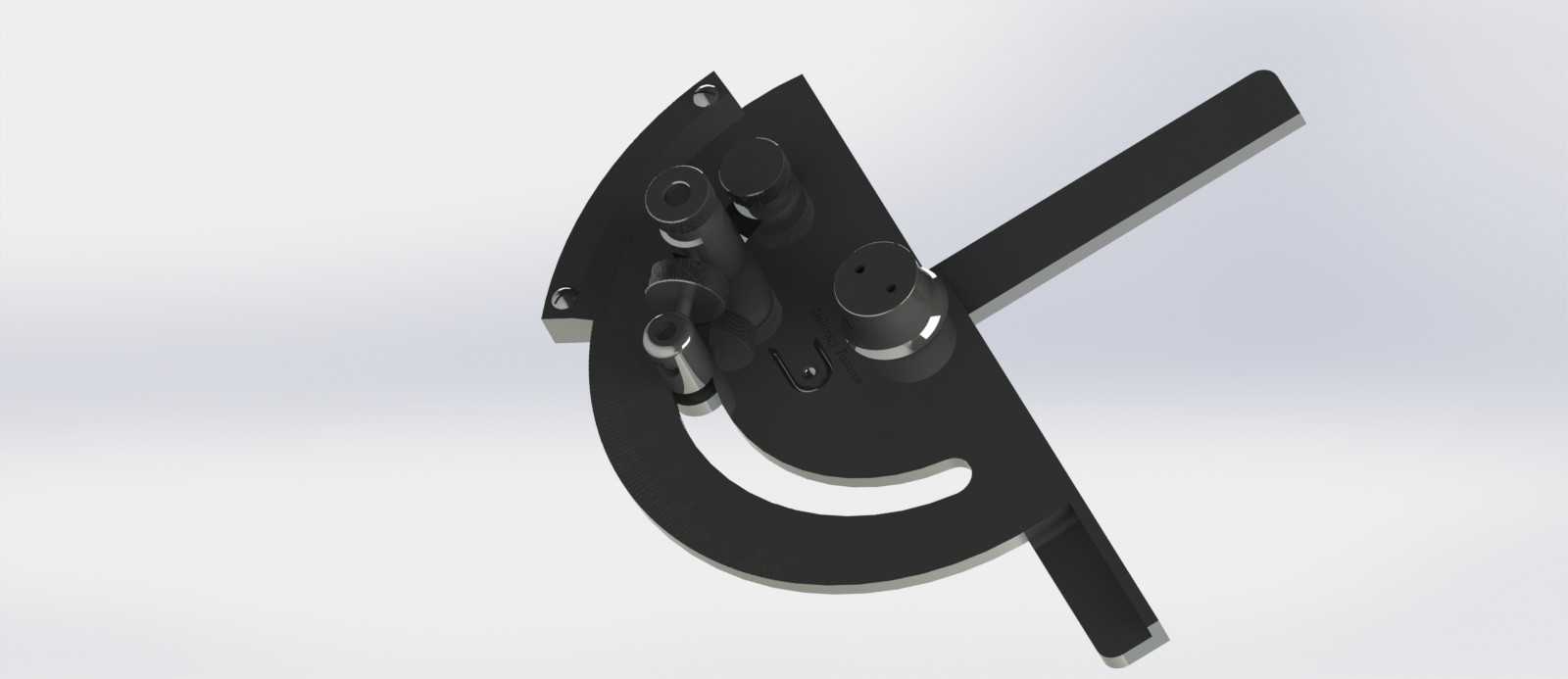

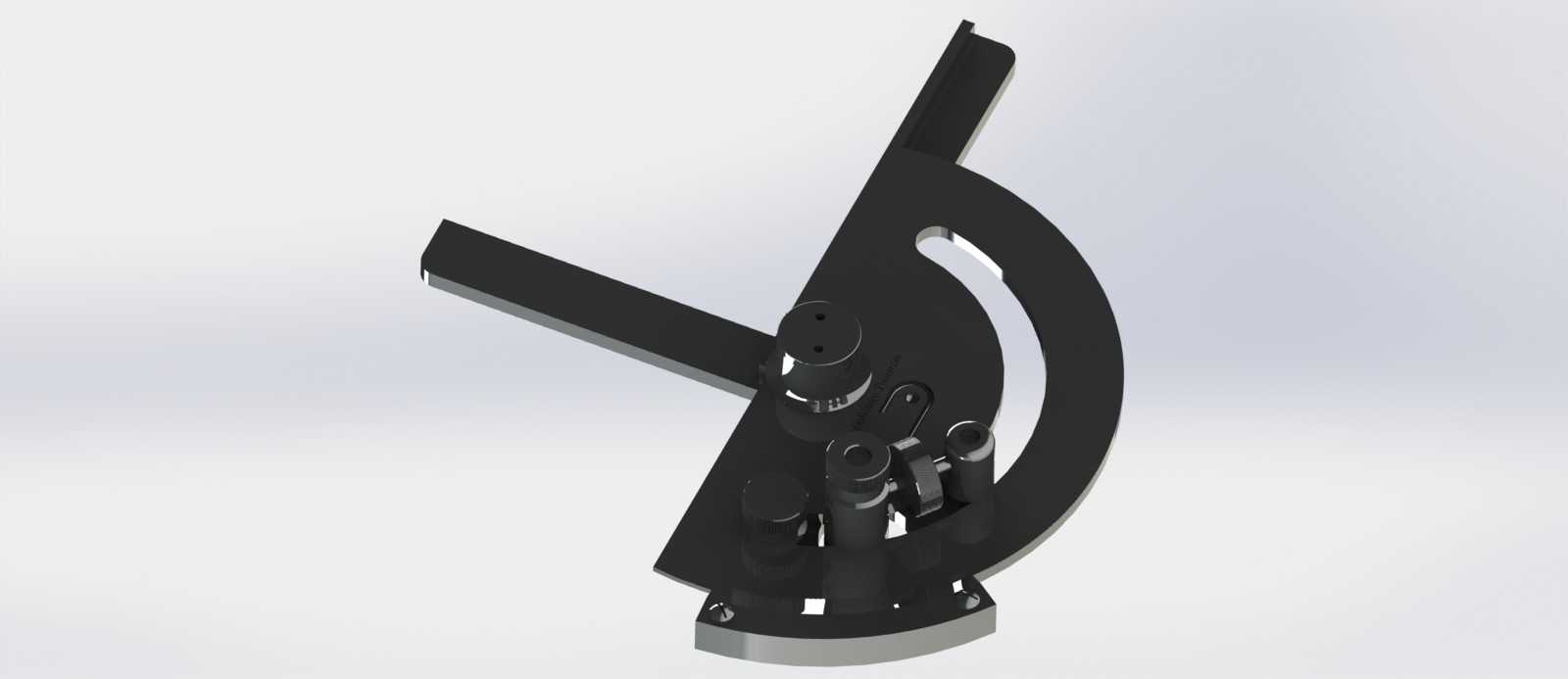

该扇形结构锁紧定位组件，多应用于工装夹具工位切换、非标设备角度调节、生产线挡停定位等需要频繁调整工位角度并快速锁止的场景，在手动操作的工装治具、小型专机的角度调节模块中适配性较强。从结构设计来看，主体采用扇形弧板作为承载基体，弧板上开设的通槽为调节行程提供导向，长操作杆延伸出基体外侧，方便操作人员手动施力扳动，无需额外辅助工具即可完成解锁与锁止动作。组件上集成的多组圆柱销与凸轮锁紧块配合，当操作杆扳动到锁止位置时，凸轮结构会推动锁紧块抵紧安装基准面，依靠摩擦力与结构卡位实现角度位置的固定，解锁时反向扳动操作杆即可解除锁紧状态，沿扇形弧槽滑动调整到目标角度后再次扳动即可完成锁止，单步操作即可完成角度调整与固定，适配小负载、需要频繁手动调节角度的工位。设计过程中优先考虑了手动操作的施力力矩，操作杆的长度经过力矩匹配，操作人员仅需施加较小的握力即可达到足够的锁紧力，避免长时间操作带来的疲劳感；扇形基体的安装孔位采用对称布局，可直接通过螺栓固定在设备安装面板上，安装边界预留了足够的螺栓操作空间，不会与周边相邻结构产生干涉。弧槽的导向面做了平行度公差约束，滑动过程中无卡滞、偏摆问题，锁紧块的接触端面做了平面度处理，锁止后不会出现滑移松脱的情况，在常规车间振动环境下仍能保持定位精度。组件的整体轮廓尺寸适配多数小型工装的安装空间，突出的操作杆位置避开了操作人员的常规作业区域，调整时不会与工件、其他操作部件产生碰撞，多组定位销的布局兼顾了不同调节行程下的锁紧可靠性，在整个扇形调节行程范围内，任意角度位置都能实现稳定锁止，不会出现行程末端锁紧力不足的问题。这类结构相比螺栓顶丝的调节方式，调整效率提升明显，无需反复松紧螺栓即可完成角度切换，同时锁紧状态的稳定性优于普通摩擦式锁紧结构，依靠凸轮的自锁特性保证锁止可靠性，不会因为设备运行的微振出现位置偏移，在手动焊接工装、装配定位治具、检测工位角度调节模块中都能直接适配使用，结构件多采用板材切削加工，加工工艺成熟，加工成本可控，后期维护仅需定期在滑动接触面添加润滑脂即可，无需频繁更换易损件。
