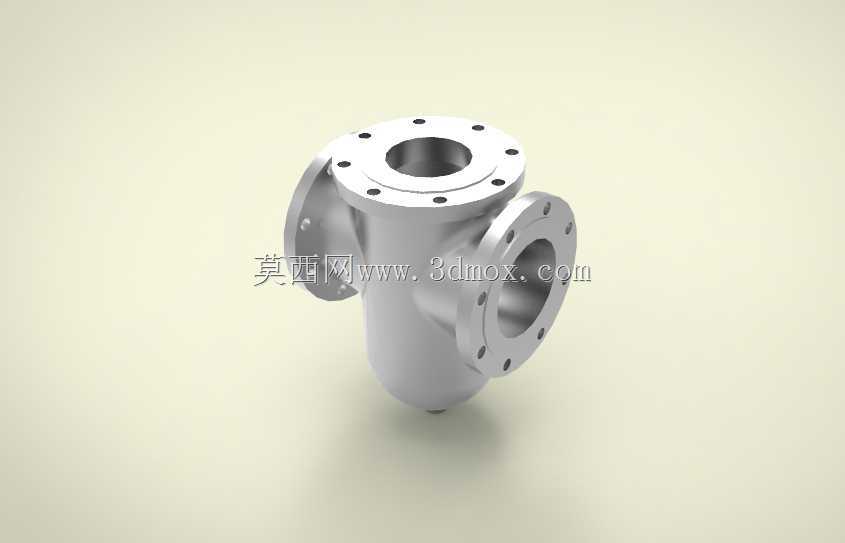

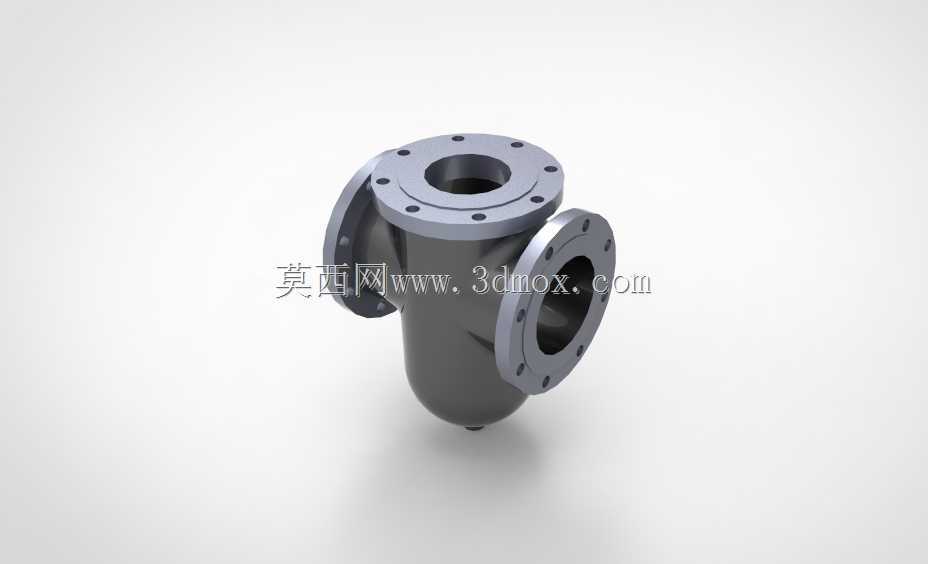

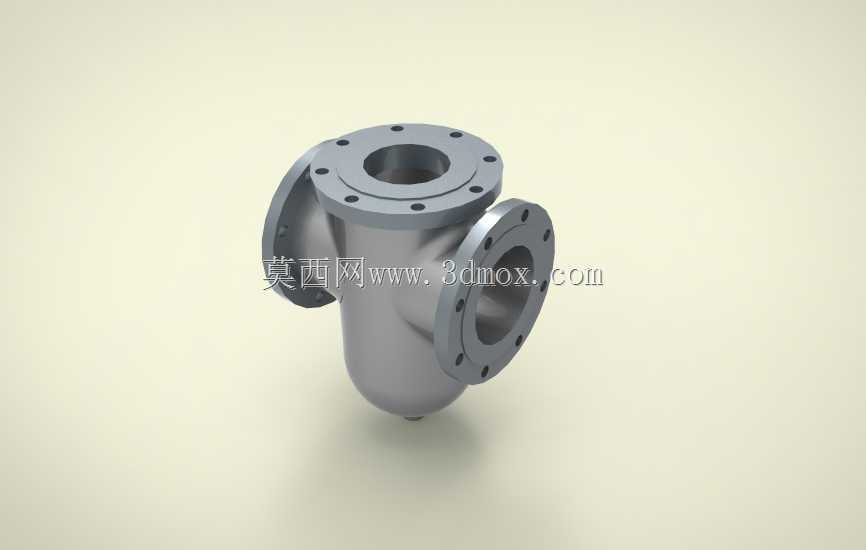

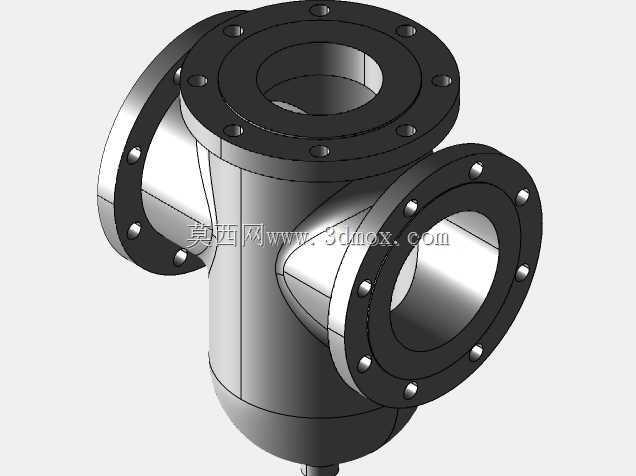

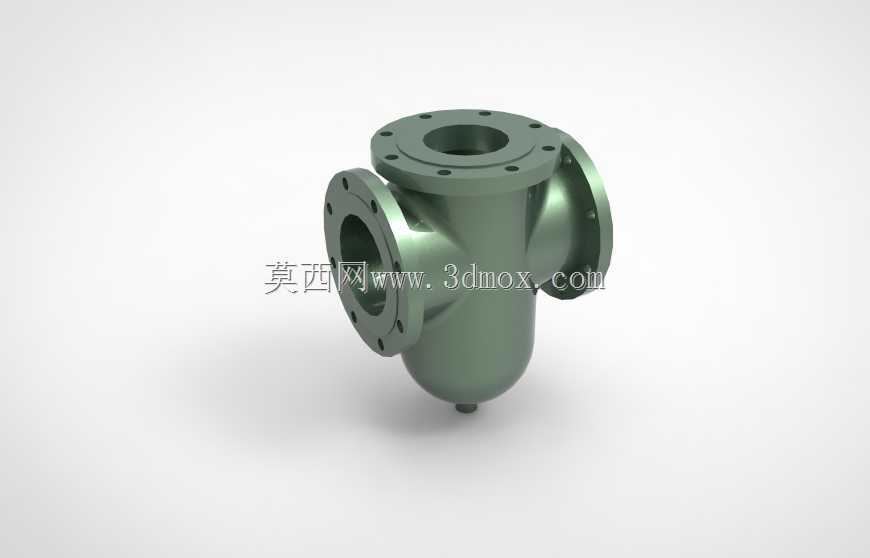

三通法兰连接式篮式管道过滤装置

该过滤装置主要应用于石油化工、市政给排水、暖通循环水、工业制程流体输送等管路系统中，安装在泵阀、换热设备、精密仪表的上游侧，用来拦截流体中裹挟的焊渣、金属碎屑、泥沙、悬浮颗粒等杂质，避免杂质刮伤密封面、堵塞流道、磨损精密运动部件，保障下游设备长期稳定运行。整体采用三通式壳体结构，三个接口均为法兰连接形式，可直接对接同公称通径的法兰管路，安装时无需额外加工转接接头，现场装配效率较高，法兰盘上的螺栓孔采用均布设计，适配国标通用法兰的安装孔距，安装边界可直接匹配常规工业管路的排布空间，底部排污口采用小口径外螺纹结构，无需拆解主体即可完成积存杂质的排空操作，日常维护工作量较小。设计过程中优先考虑流道的平顺性，内部过滤腔采用圆弧过渡结构，避免直角区域形成流道死区造成杂质沉积，同时降低流体经过时的局部阻力损失，减少管路系统的泵送能耗；滤芯采用篮式承托结构，过滤面积相比同口径Y型过滤器提升40%以上，纳污容量更大，可有效延长停机清洗的间隔周期，适配杂质含量较高的流体工况。壳体壁厚按照公称压力1.6MPa的管路工况设计，可承受常规工业管路的水压试验压力，三个法兰端面的同轴度、平面度公差控制在机械加工通用精度等级内，安装后可保证密封垫片受压均匀，避免出现渗漏问题；进出口流道的通径与连接法兰的公称通径保持一致，不会因通径突变造成额外的压力损失。建模过程中对法兰螺栓孔、密封面、滤芯安装位、排污口位置均做了精确的尺寸约束，可直接用于管路排布的干涉检查、安装空间校核，也可作为同类型过滤设备改型设计的基础模型，调整法兰通径、壳体长度、滤芯精度参数即可衍生出不同工况适配的型号。日常运维时只需打开顶部快开压盖即可取出滤芯进行冲洗或更换，无需将整个装置从管路上拆解下来，大幅缩短检修停机时间，适配连续化生产的工业管路运维需求。
