敞开式水产养殖转鼓过滤设备结构

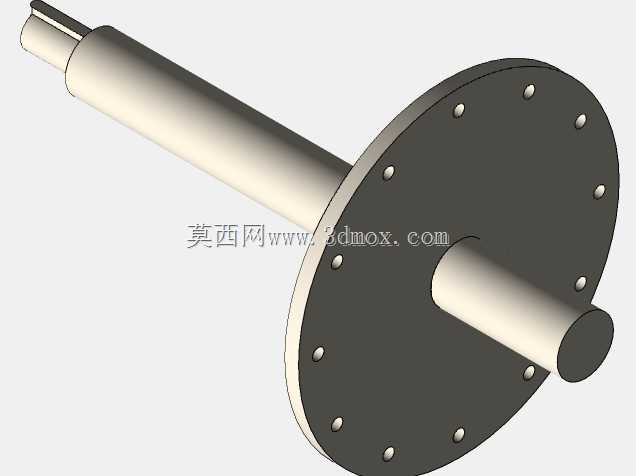

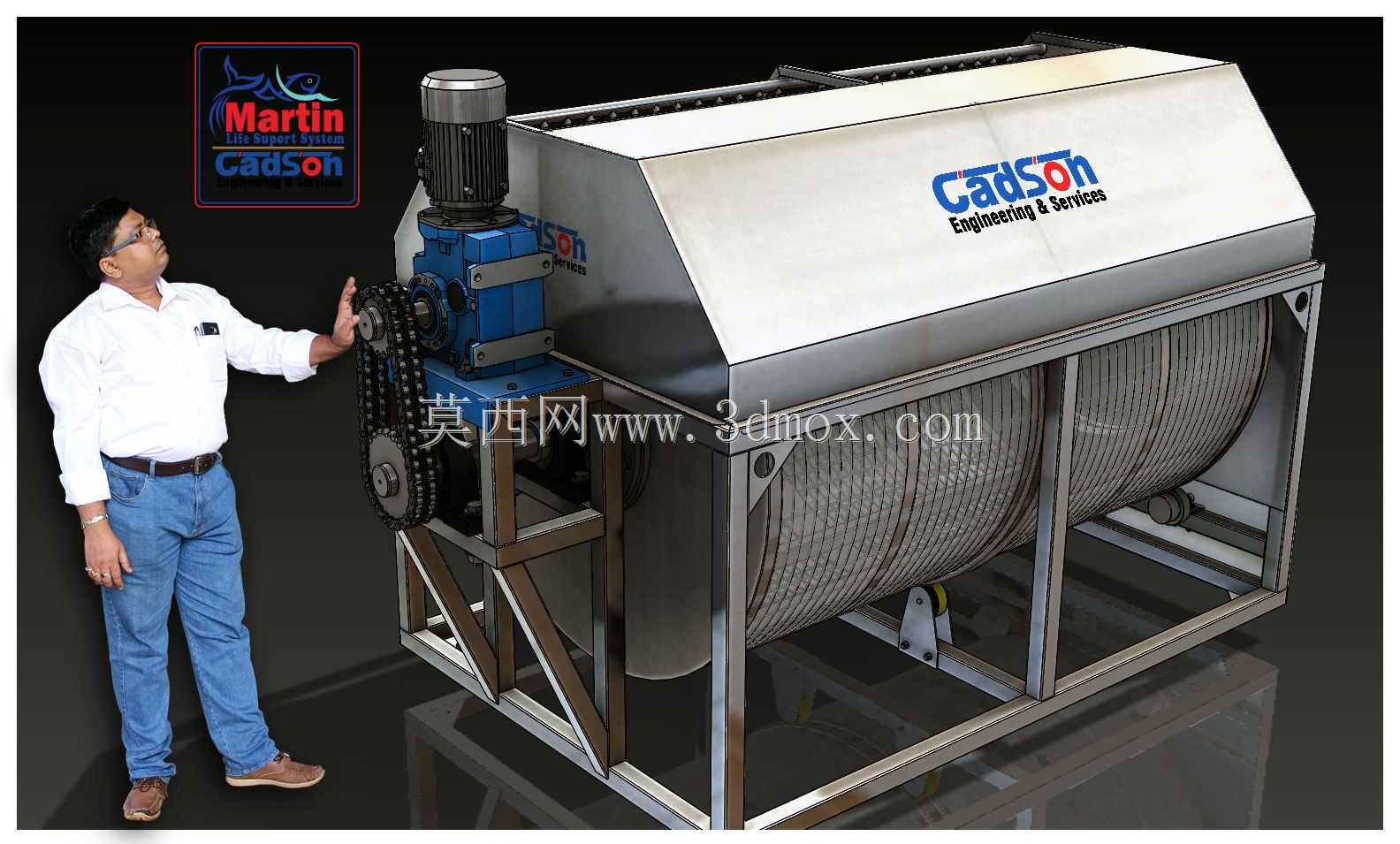

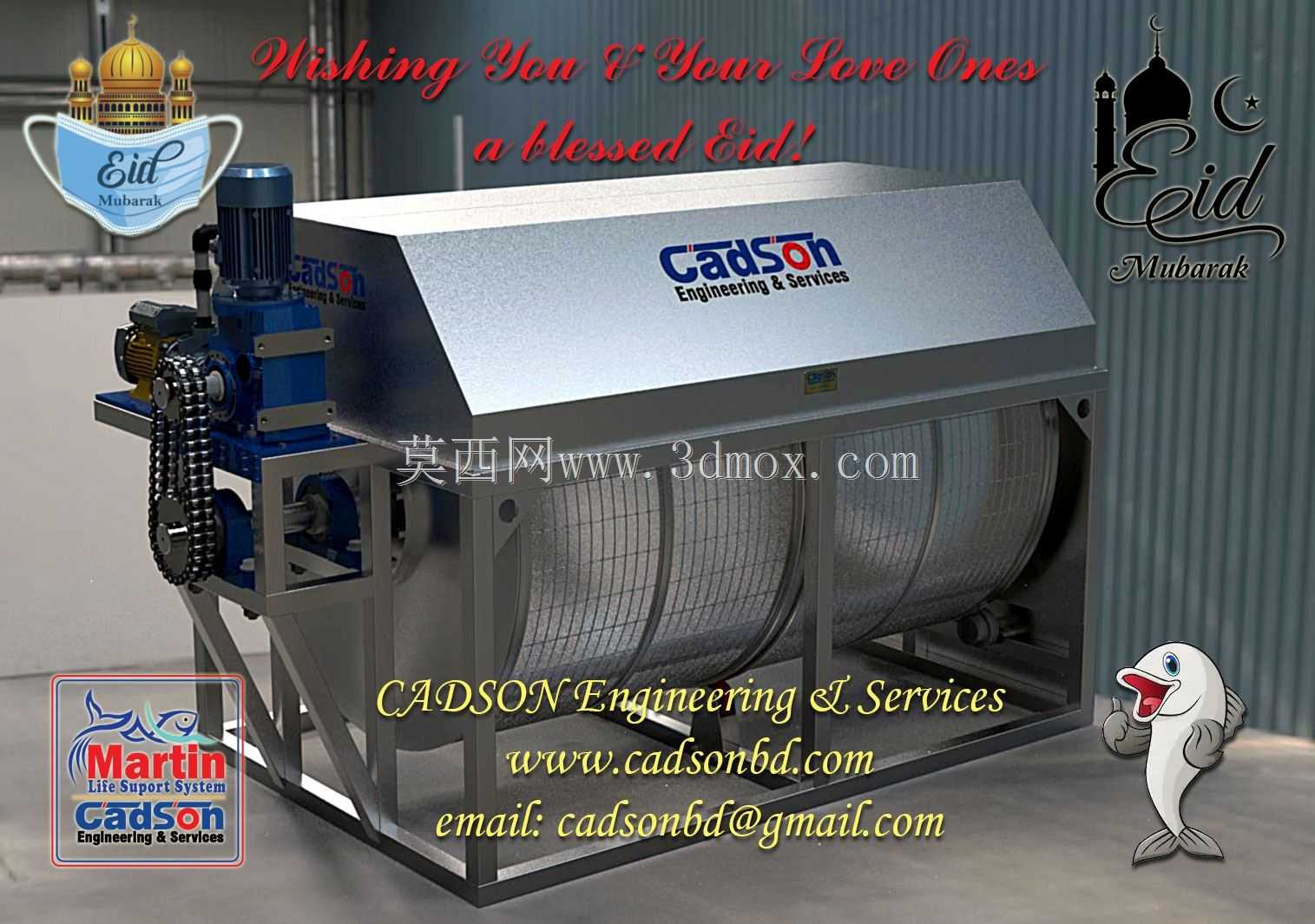

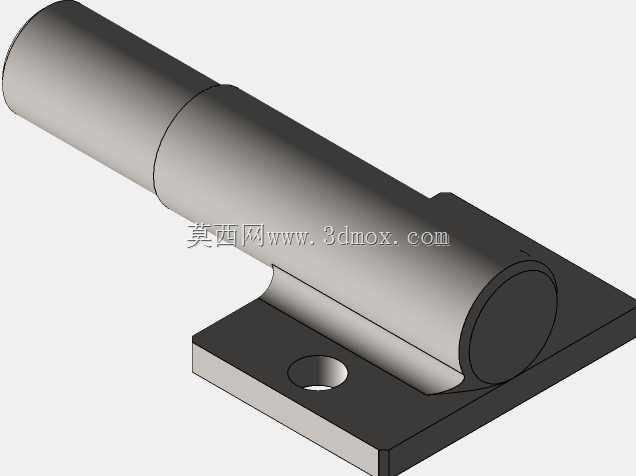

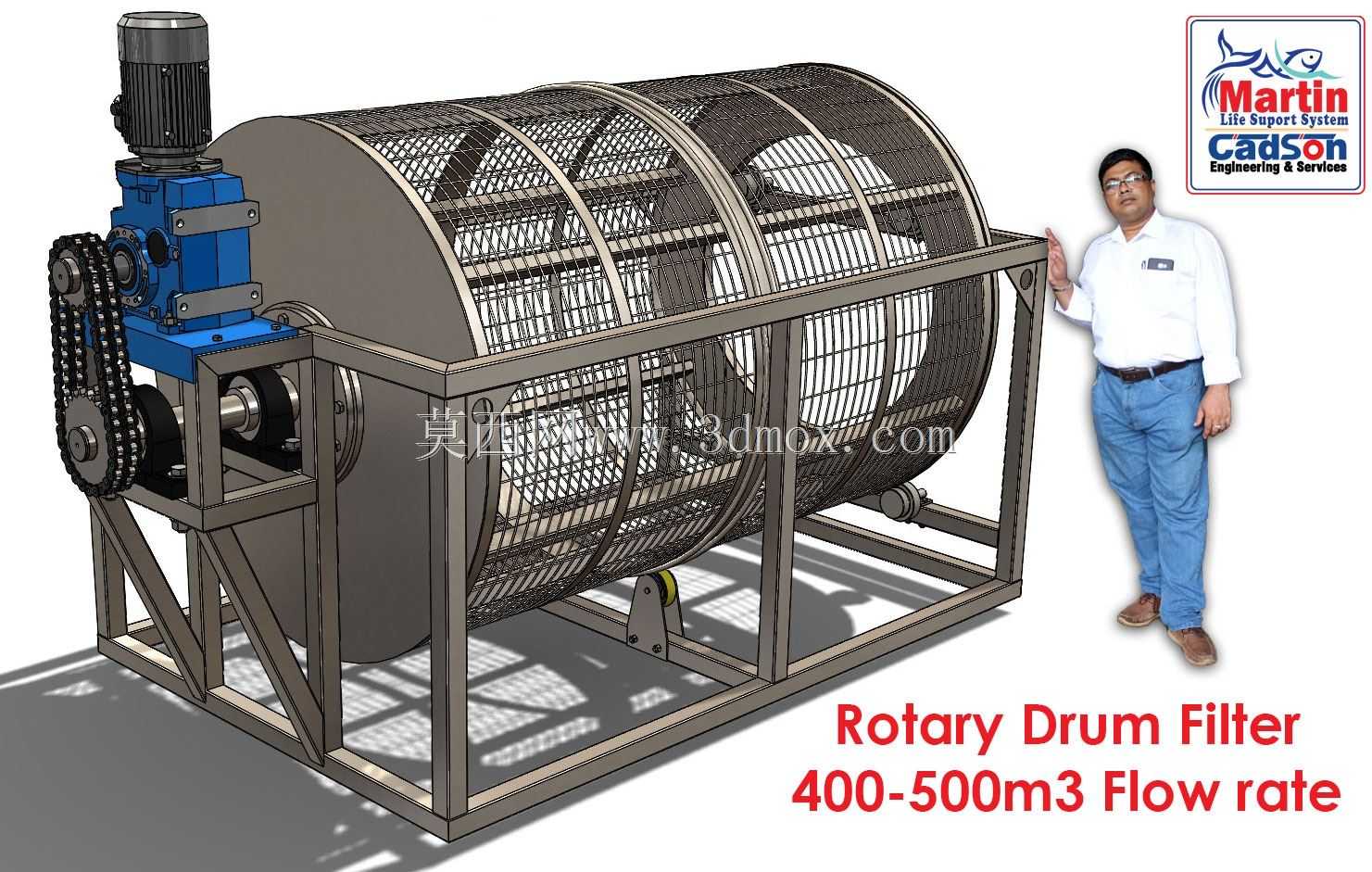

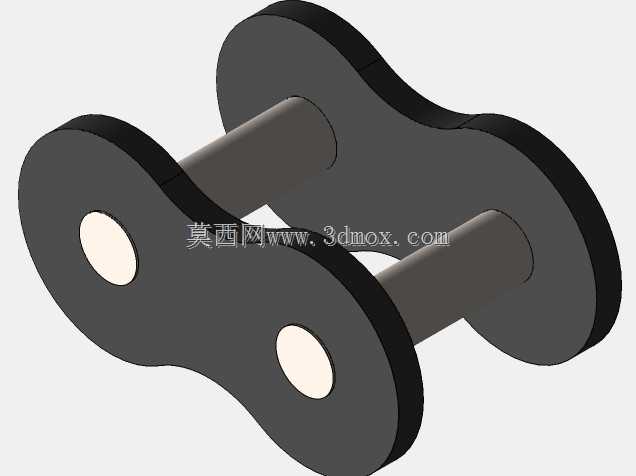

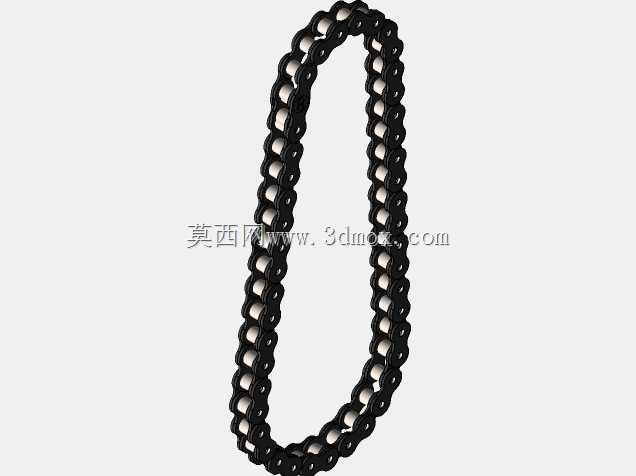

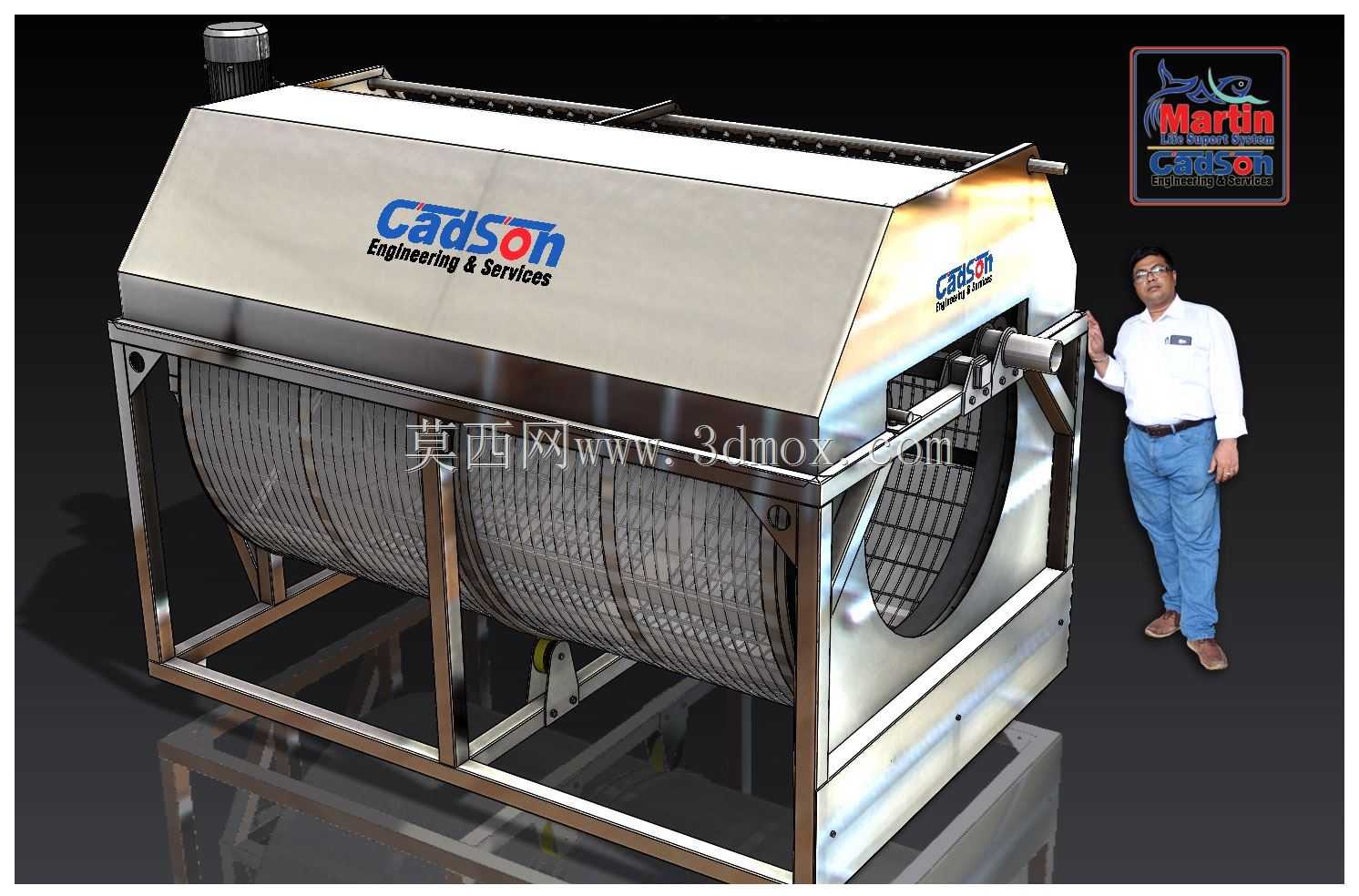

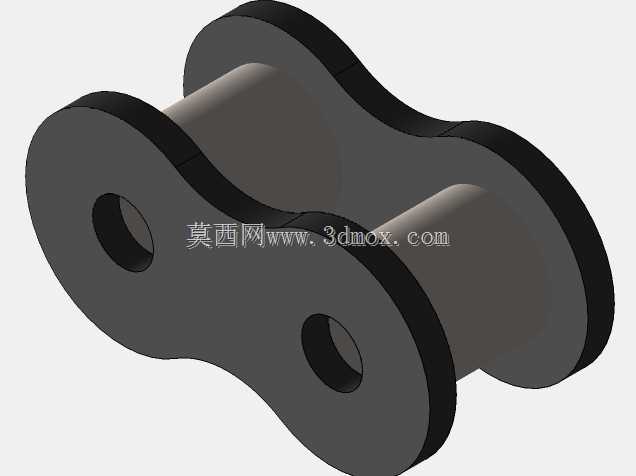

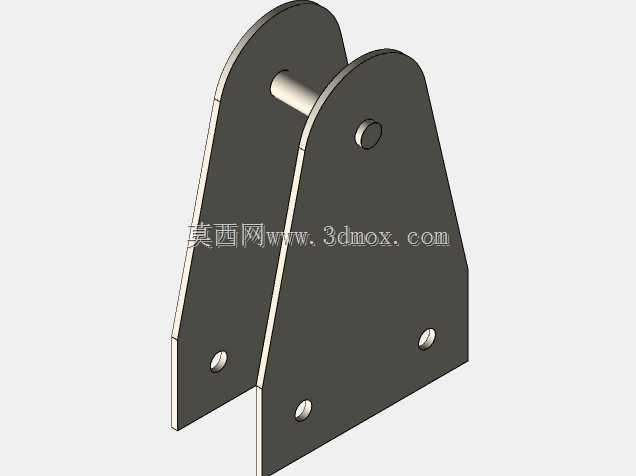

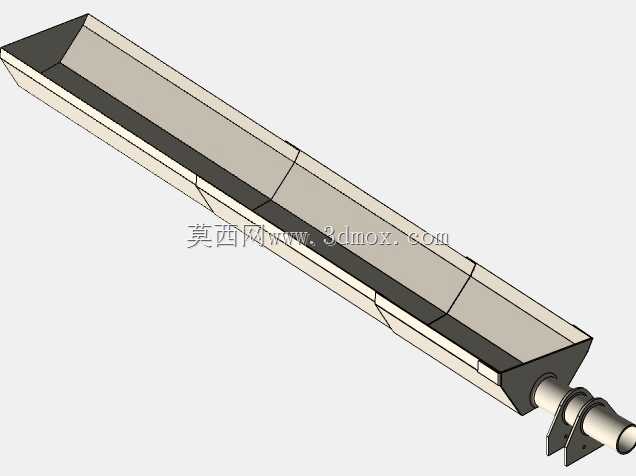

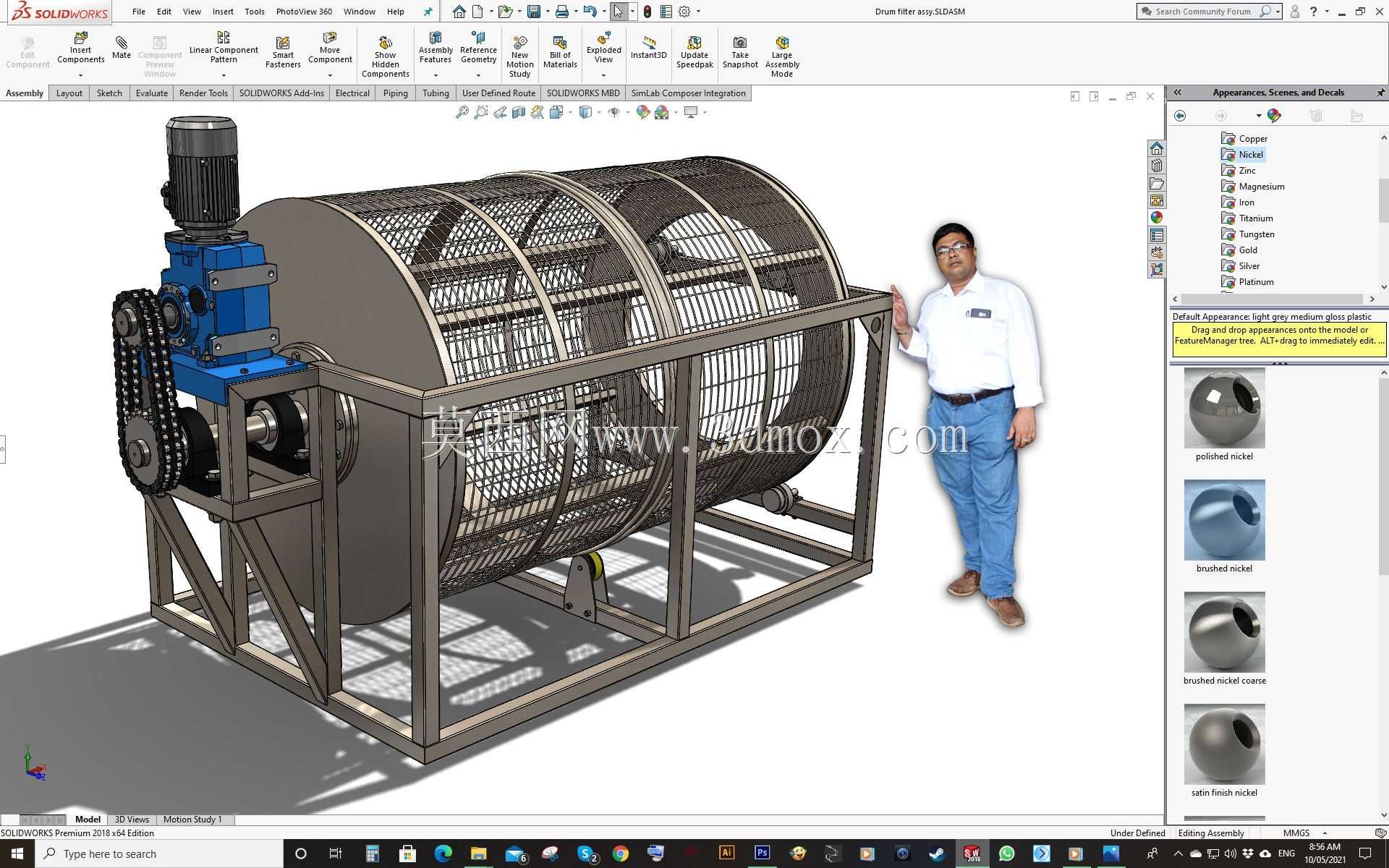

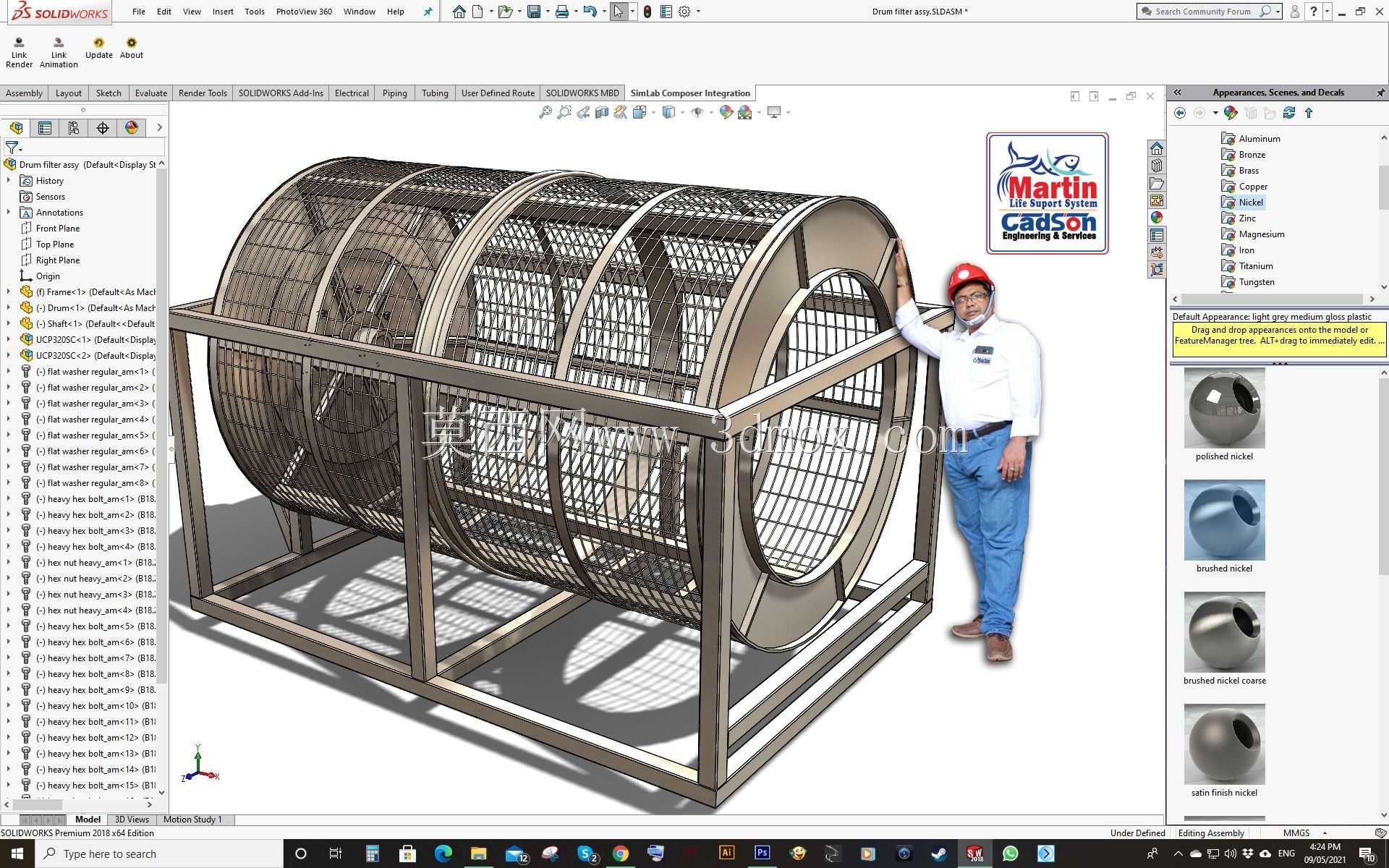

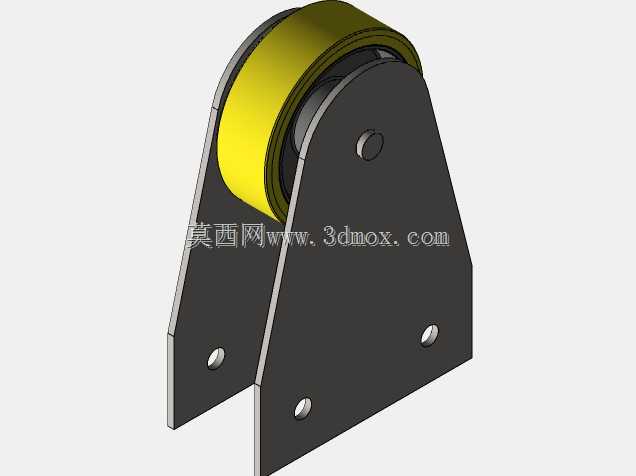

在水产养殖循环水系统、工厂化育苗车间的水处理环节，这类敞开式转鼓过滤设备是前端固液分离的核心单元，主要承担水体中残饵、养殖生物排泄物、悬浮碎屑的截留去除任务，避免后续生化处理单元被大颗粒杂质堵塞，保障整套循环水系统的水力停留时间稳定。从结构设计来看，设备采用卧式转鼓布局，核心过滤部件为带不锈钢滤网的回转滚筒，滚筒两端通过支撑轴座固定在机架上，驱动端搭配减速电机与链传动机构，可根据进出水的液位差或者预设时间周期触发反冲洗动作，将截留在滤网内侧的杂质冲入排渣槽排出。设计阶段优先考虑了敞开式结构的维护便利性，上半部分的不锈钢护罩采用快拆式固定结构，无需吊装设备即可掀开护罩检查滤网破损情况、清理缠绕在滚筒上的纤维类杂物，相比封闭式转鼓过滤器更适合中小型水产养殖场的运维条件。机架整体采用304不锈钢方管焊接成型，所有焊接位置做钝化处理，避免长期处于高湿水环境下出现锈蚀问题，支脚位置预留了膨胀螺栓安装孔，可直接固定在混凝土设备基础上，安装时需要保证转鼓轴向水平度偏差不超过千分之一，否则会出现链条偏磨、滤网受力不均扯裂的问题。设备的进水端设置在转鼓侧下方，水体通过敞口段进入转鼓内部，透过滤网的清水从转鼓下方的集水槽流出，被截留的杂质随着转鼓转动带到顶部反冲洗区，通过高压冲洗喷嘴将杂质冲至排渣槽，整个过滤过程连续不间断，无需停机清理滤网。设计时将驱动电机与传动链条布置在设备侧端，加装了可拆卸的链条防护罩，既避免运维时衣物卷入传动部件，也能防止水花飞溅到电机接线端引发短路问题。转鼓的滤网目数可根据养殖品类调整，常规鱼类养殖选用80-150目滤网即可满足预处理要求，虾蟹育苗场景则需要更换200目以上的高精度滤网，对应的反冲洗水压也需要适当提升，保证滤网表面的杂质被彻底冲净。设备的进水口、出水口、排渣口都预留了标准法兰连接位，安装时可直接对接现场的PVC或者不锈钢管路，不需要额外做变径转接，整体安装边界紧凑，适合在车间内并排布置多台并联使用，满足不同规模养殖池的水处理流量需求。
