手摇齿轮传动滚珠循环轨道玩具结构

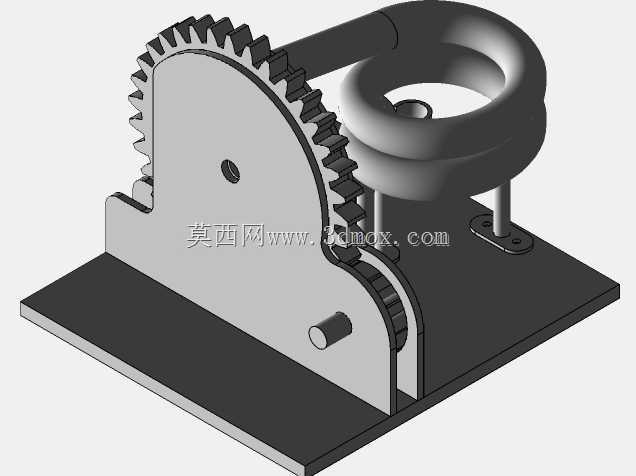

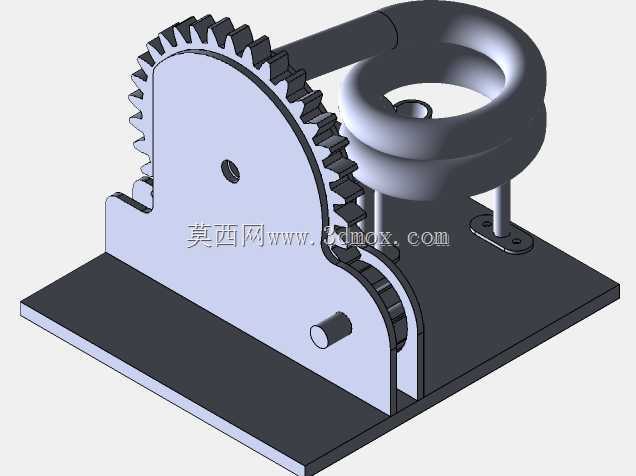

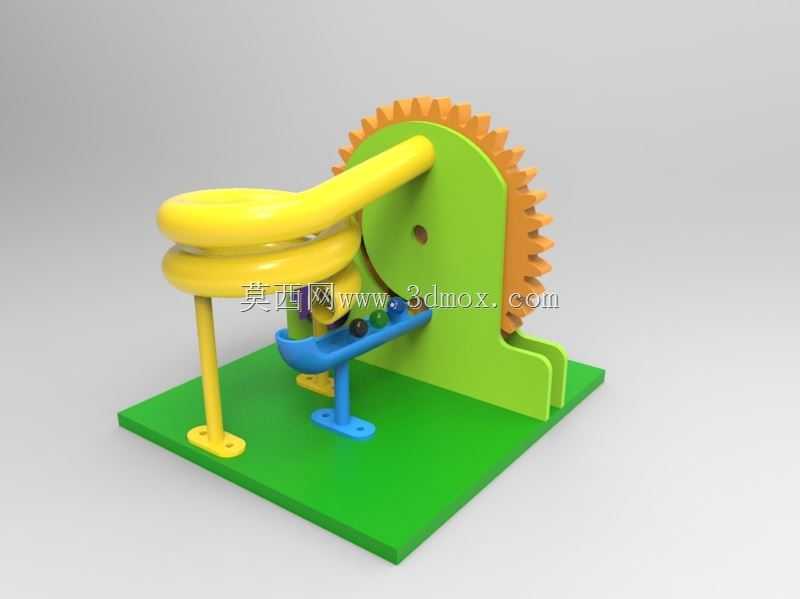

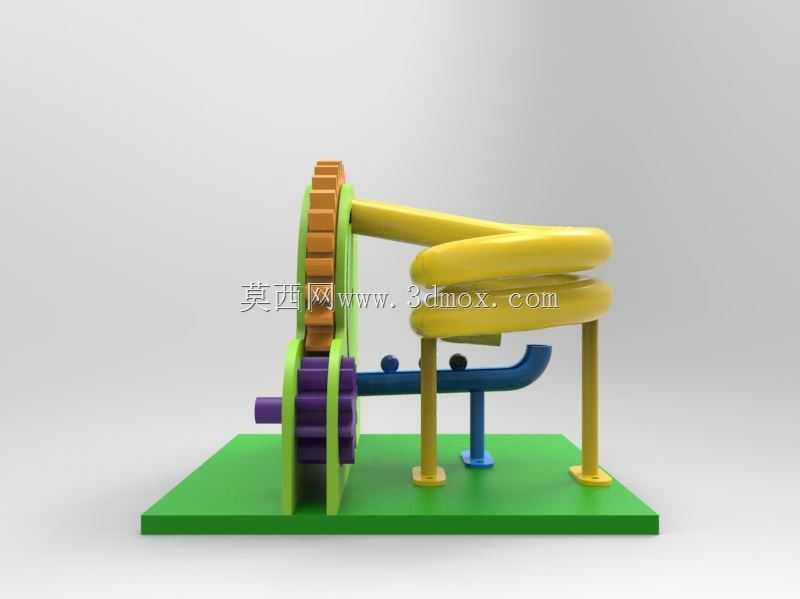

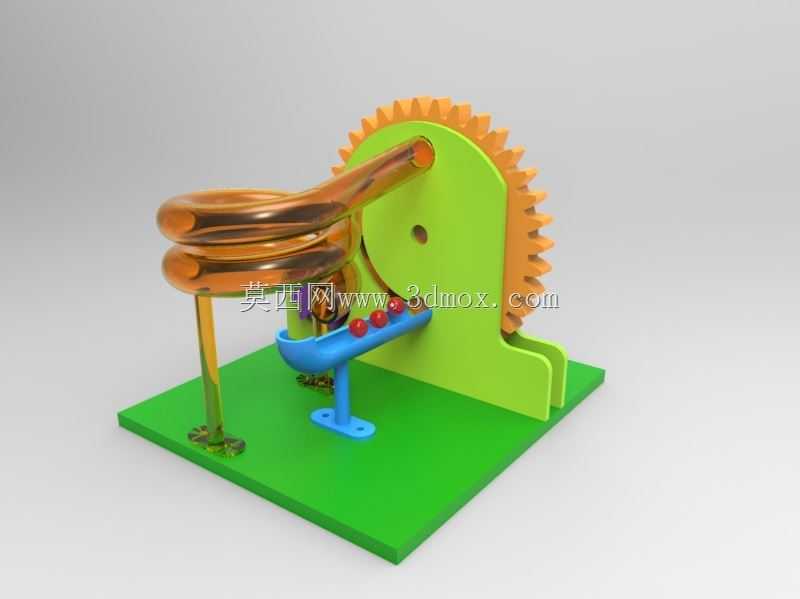

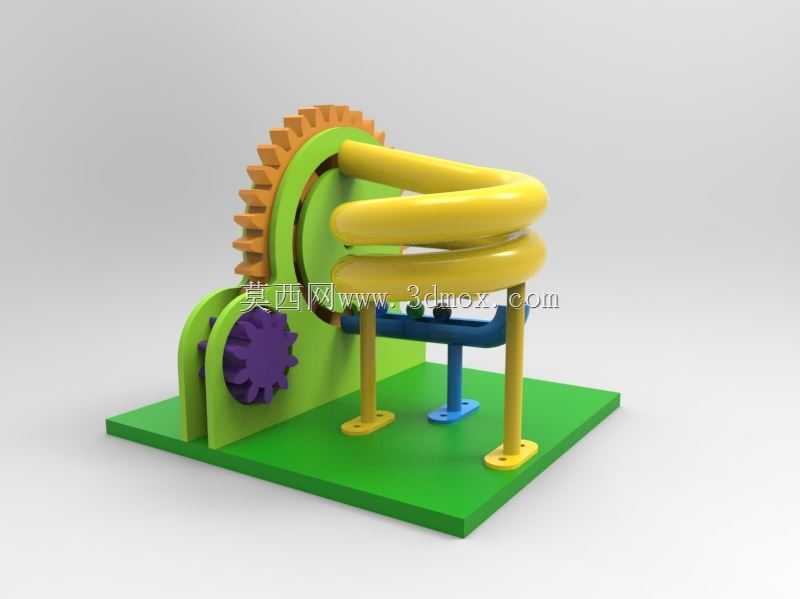

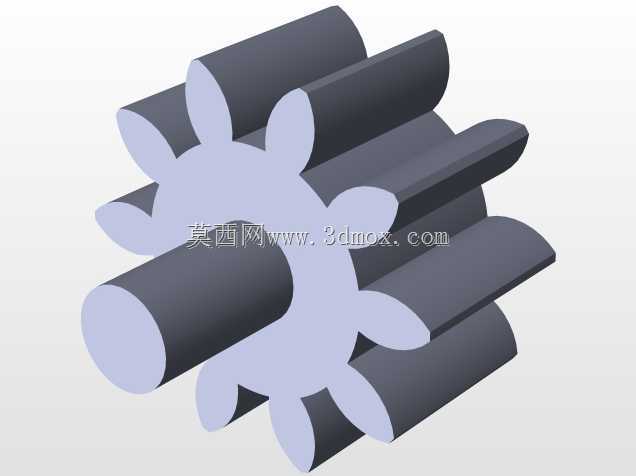

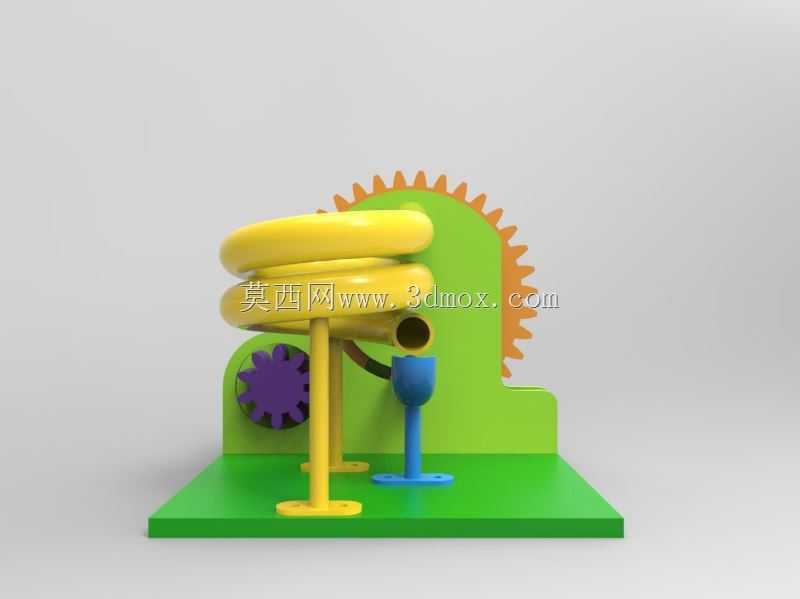

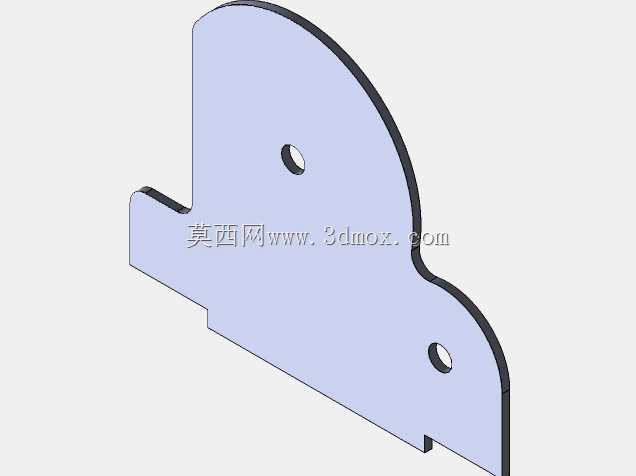

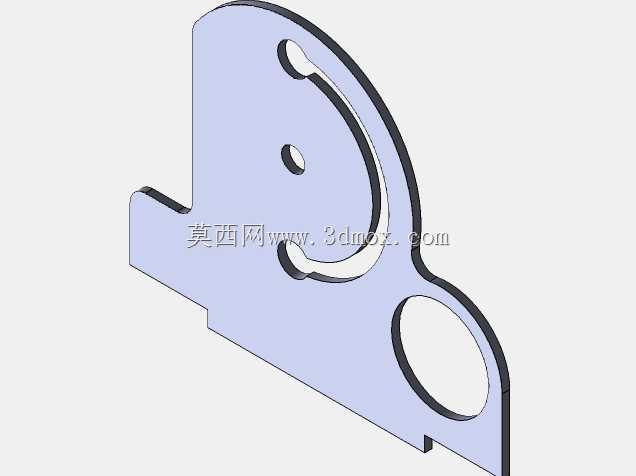

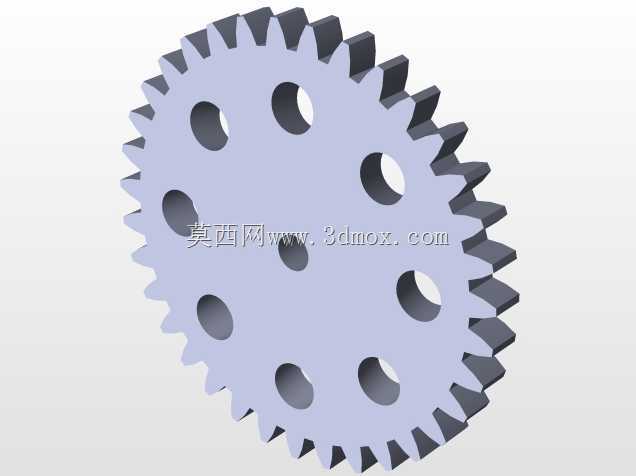

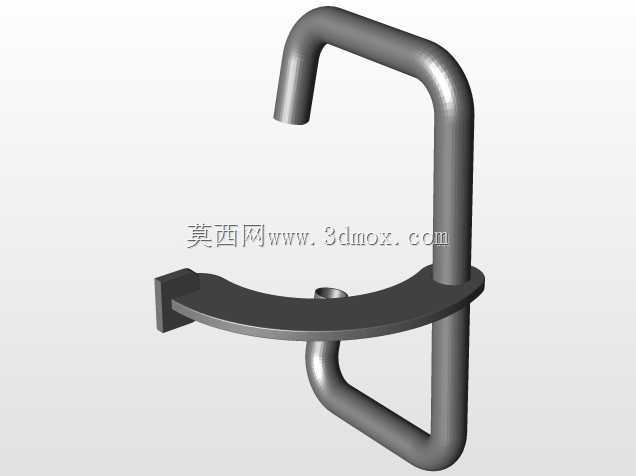

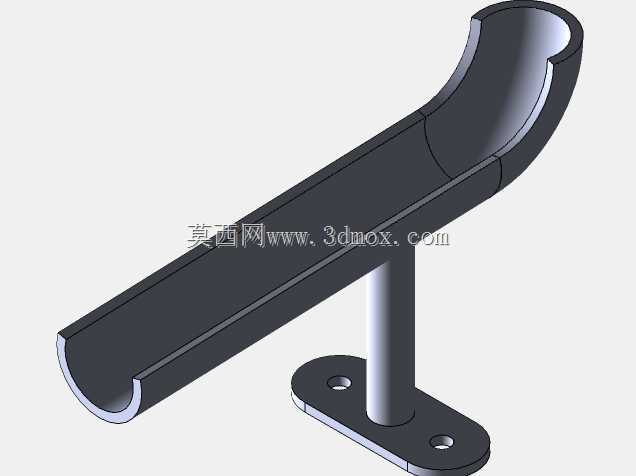

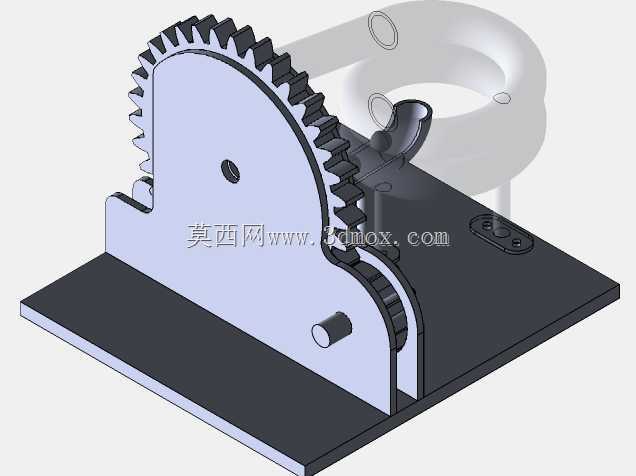

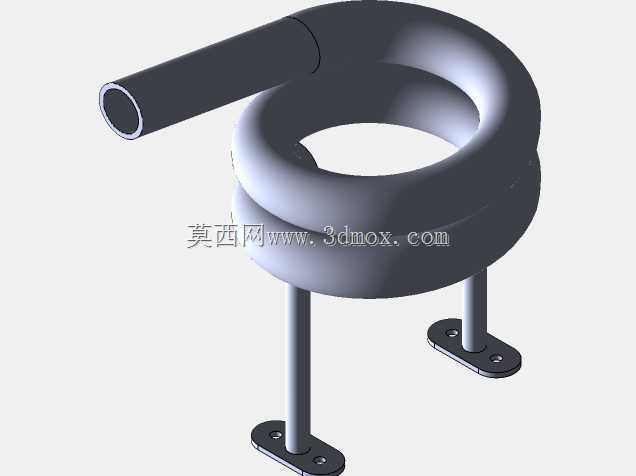

这款滚珠循环轨道结构，核心依托齿轮啮合传动实现动力传递，日常可作为青少年机械原理启蒙的实操教具，也能作为桌面趣味摆件，帮助入门学习者直观理解齿轮传动比、重力势能与动能转换的实际逻辑。从功能实现逻辑来看，手摇驱动的大直径齿圈作为动力输入端，齿圈与同轴的抬升拨叉做同步回转运动，当滚珠沿双层螺旋轨道依靠重力滑落至底部接料槽时，回转的拨叉会逐个承接滚珠，将其抬升至螺旋轨道的最高入料口，滚珠顺着螺旋滑道依靠自重完成下滑循环，整套机构无需额外电控部件，纯机械结构即可实现连续循环动作。设计过程中，首先要匹配齿圈的模数与齿形参数，保证手摇转动时的啮合顺滑度，避免出现卡滞、跳齿问题；螺旋轨道的曲率半径需要结合滚珠直径做适配，轨道侧壁高度设置为滚珠直径的三分之一，既保证滚珠滑行时不会脱轨，也不会因侧壁过高增加不必要的结构重量；底部支撑立柱分别对应轨道的受力拐点，避免长段轨道悬空出现形变，接料槽的倾斜角度设置为5度，保证滚珠滑落至槽体末端时能精准对准拨叉的承接位，不会出现卡球问题。安装边界方面，整套结构的底座为矩形平板结构，四个角预留安装固定孔位，可直接固定在桌面或者展示台面上，整体外轮廓的最大宽度不超过200毫米，最大高度不超过180毫米，放置时不会占用过多桌面空间；各部件的装配间隙控制在0.2毫米以内，既满足3D打印或者机加工的公差要求，也能保证活动部件转动时无旷量，不会出现运转抖动问题。在实际应用场景中，这类纯机械传动的趣味结构，既可以用于中小学科创课程的组装实践，让学生在拼装过程中理解齿轮传动、重力循环的基础机械原理，也可以作为机械建模入门的练习案例，帮助初学者掌握曲面轨道建模、齿轮参数化设计、装配体干涉检查的实操技巧；结构上所有部件均无尖锐边角，外露的传动齿圈做了圆角倒钝处理，日常把玩时不会出现划伤风险，拨叉的承接槽做了加深设计，即使手摇速度出现波动，滚珠也不会从拨叉处脱落，保证循环动作的连贯性。
