木质滚珠轨道益智玩具结构设计

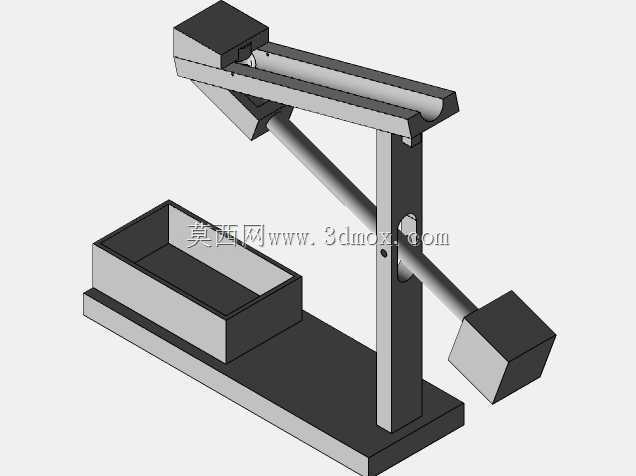

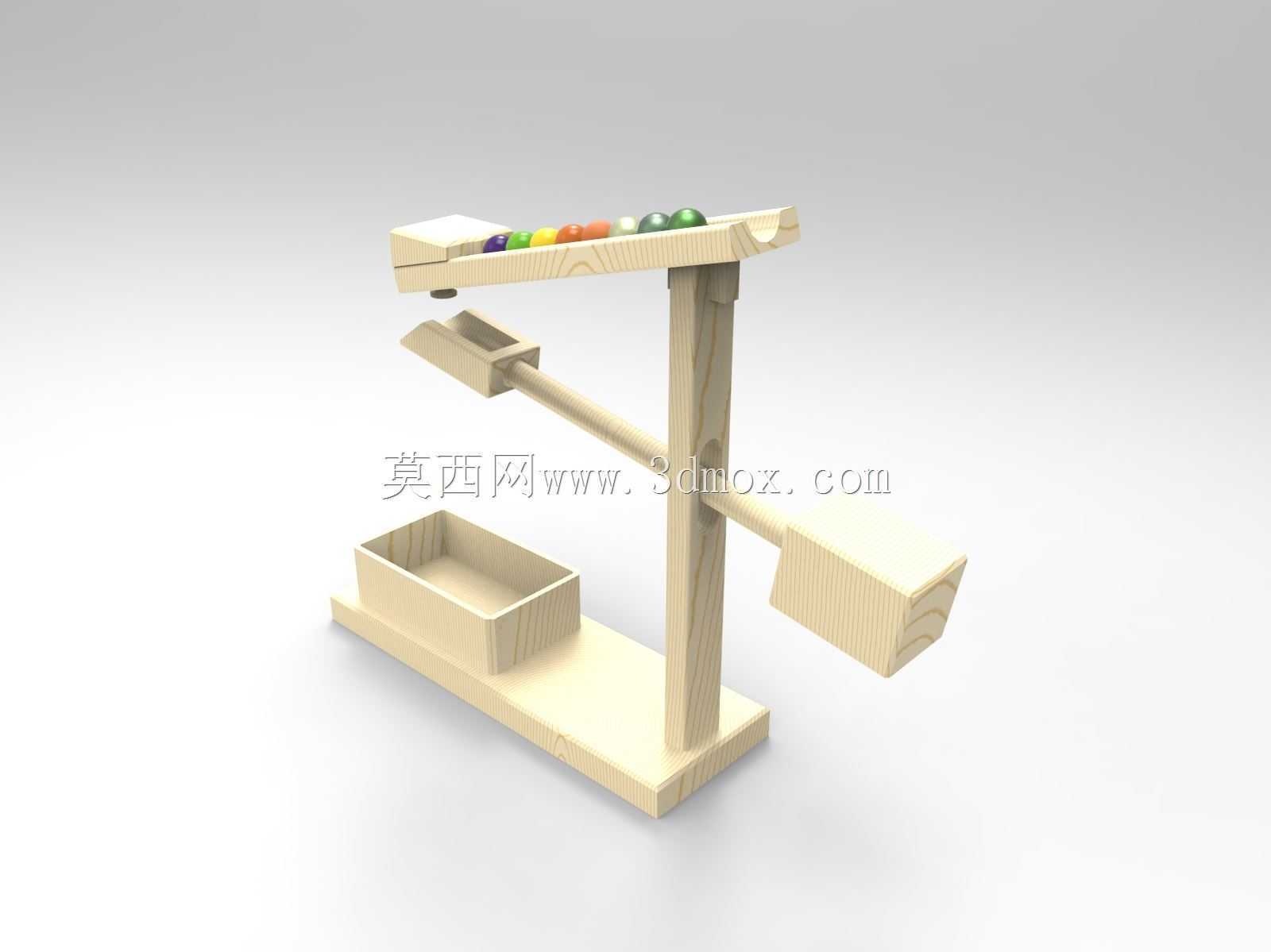

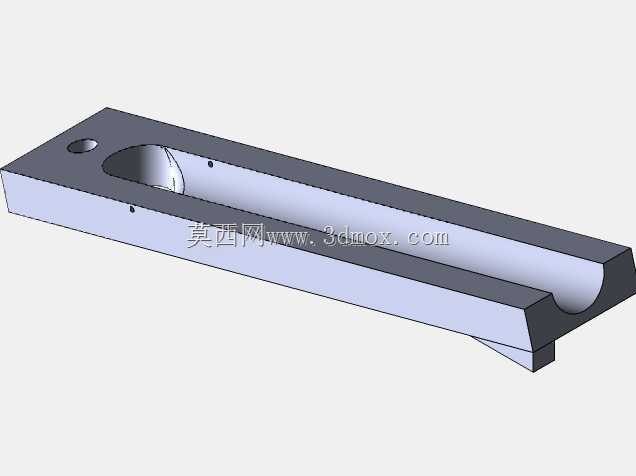

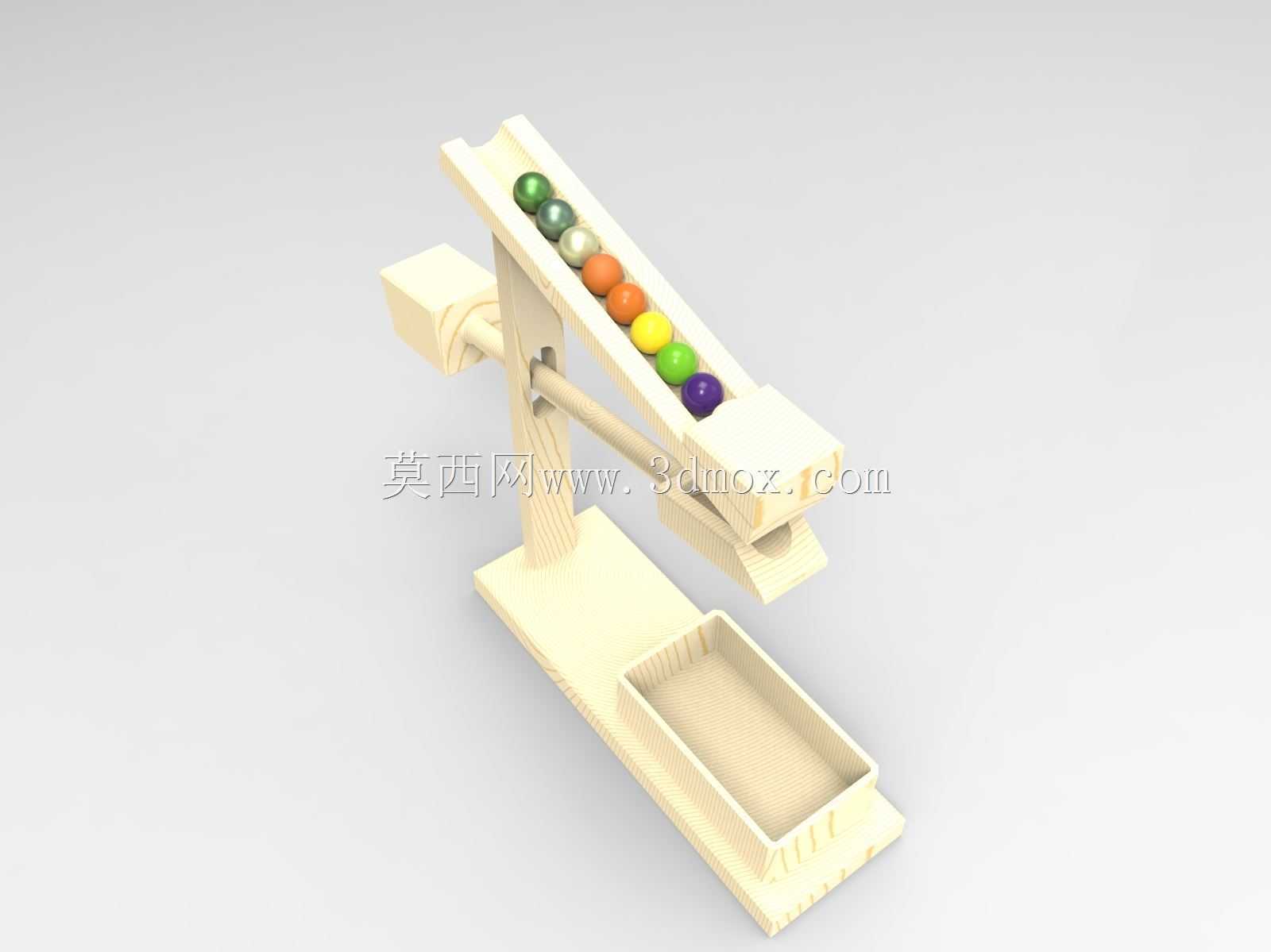

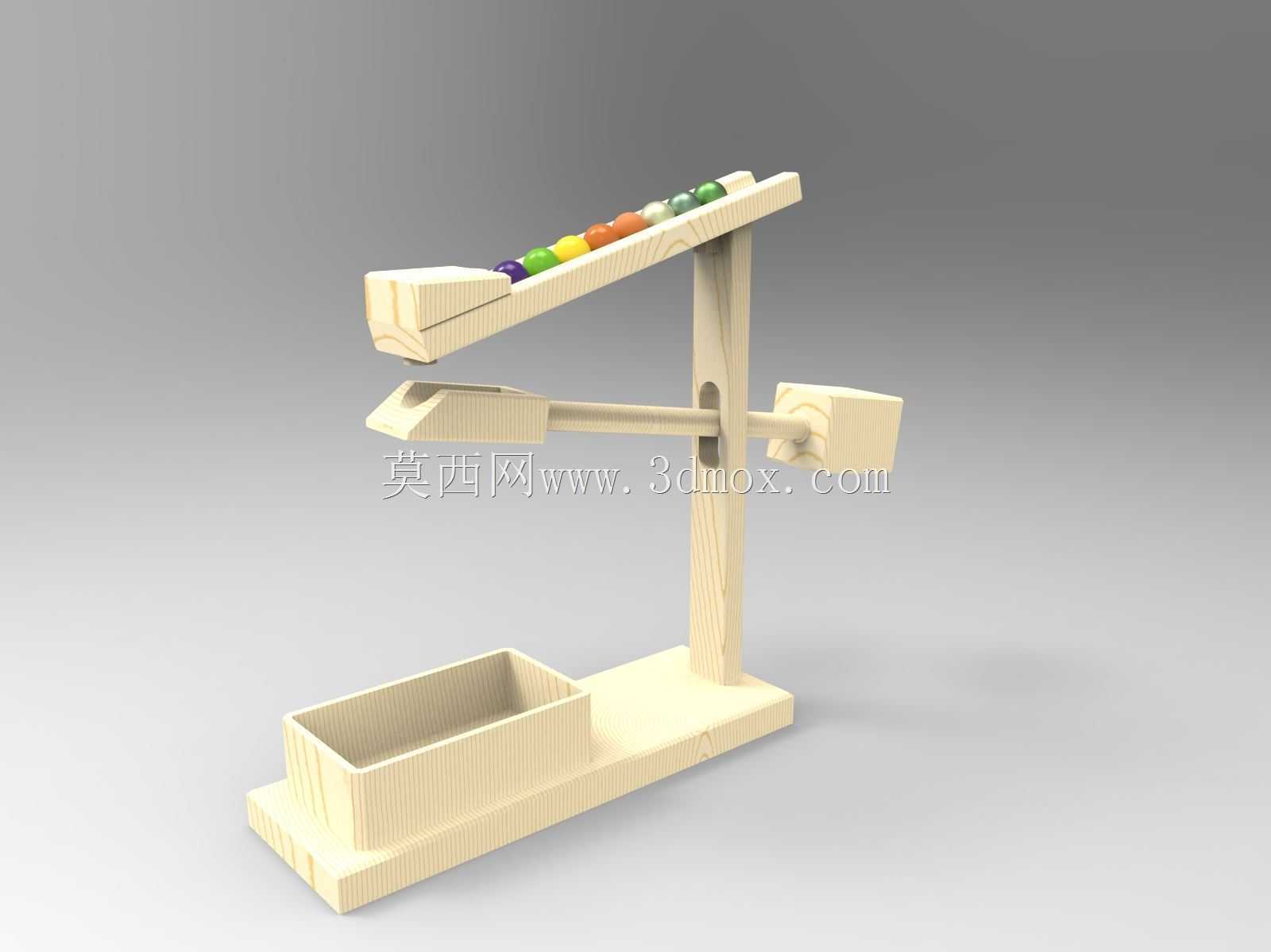

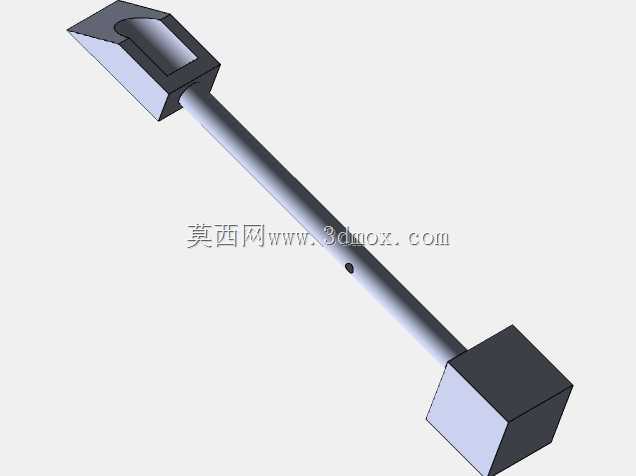

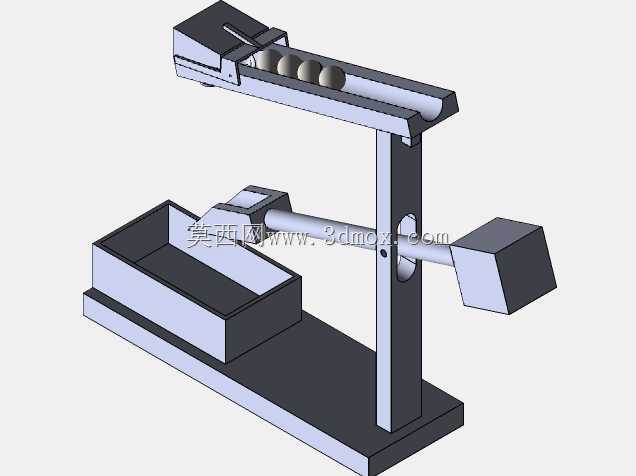

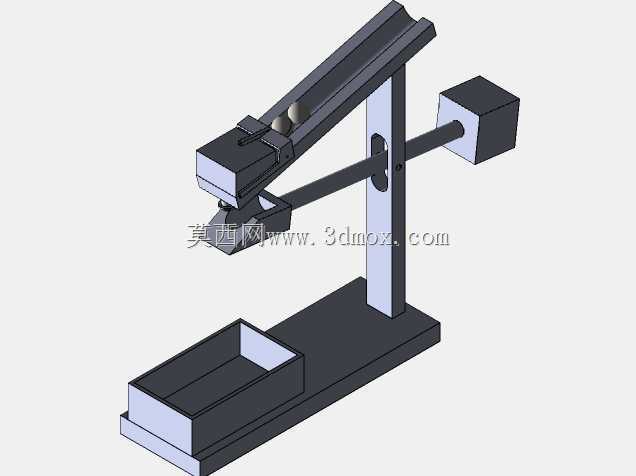

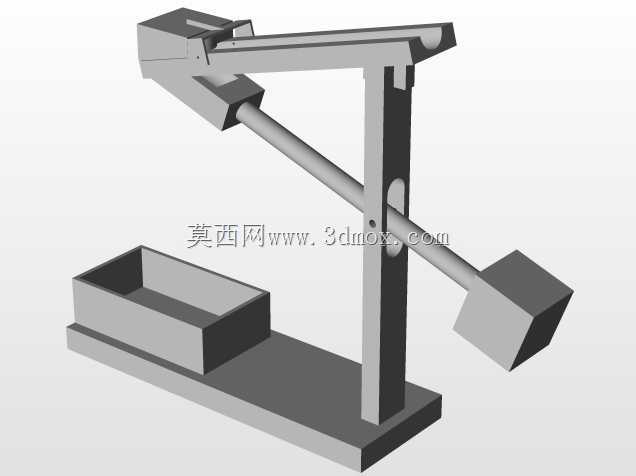

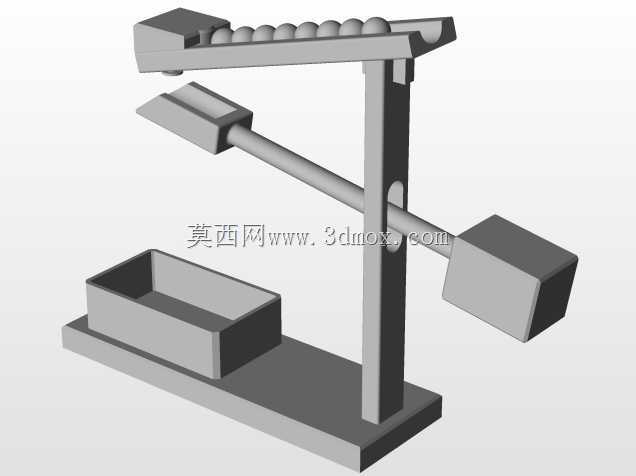

这款木质滚珠轨道装置，核心应用场景覆盖少儿科创教具、机械原理科普展示、桌面益智玩具三大领域，区别于普通塑料拼装玩具，整体采用实木材质加工，所有棱角均做R3以上圆角处理，避免使用过程中出现划伤风险，适配6岁以上儿童自主操作，也可作为中小学科创课的机械结构演示载体，直观展示重力势能转化、杠杆触发、间歇送料的基础机械原理。从功能特性来看，装置核心由倾斜储珠滑道、杠杆式触发拨片、木质支架、底部接珠盒四部分组成，储珠滑道设计为15度倾斜角，刚好匹配玻璃滚珠的滚动摩擦系数，无需额外动力即可让滚珠依靠重力依次排列下滑，滑道末端设置的挡珠卡扣与杠杆拨片联动，每按压一次拨片仅释放一颗滚珠，避免多珠同时滚落出现卡滞，拨片的复位依靠支架处预装的微型扭簧实现，扭簧弹力经过反复调校，既不会因弹力过大导致按压费力，也不会因弹力过小出现拨片无法复位、滚珠漏落的问题。设计阶段优先考虑了家用桌面摆放的安装边界，整体底座尺寸控制在220mm*120mm范围内，总高度180mm，占用桌面空间不超过A4纸的一半，无需额外固定放置即可保持稳定，接珠盒与底座采用嵌入式榫卯结构连接，不需要金属紧固件即可完成组装，用户可自行拆卸重组，也可根据需求拓展延长轨道长度，搭配不同角度的弯道模块实现更多滚珠运行路径。结构设计上所有木质零件的厚度统一为8mm，适配常规激光切割加工工艺，加工时不需要特殊刀具，普通 hobby 级激光切割机即可完成所有板材零件的裁切，零件之间的连接孔位公差控制在±0.1mm，组装时不需要胶水辅助即可实现紧配，长期使用也不会出现松动晃荡的问题。触发杠杆的支点位置经过多次运动仿真验证，设置在距离拨片受力端2/3处，按压行程仅10mm即可完成挡珠动作，操作手感轻盈，连续按压也不会出现卡顿。滚珠选用标准16mm直径玻璃弹珠，属于市面通用易得配件，出现遗失可随时替换，不需要定制特殊规格零件。装置运行时，滚珠从储珠滑道被逐个释放后，沿倾斜滑道滚落至末端的导向槽，最终落入下方的接珠盒内，整个过程无额外动力输入，完全依靠重力与机械结构联动实现间歇送珠，既可以作为单人操作的解压玩具，也可作为多人竞赛的计时道具，通过调整拨片按压速度控制滚珠下落节奏，兼具趣味性与机械原理展示价值。
