共轴双桨遥控直升机结构设计方案

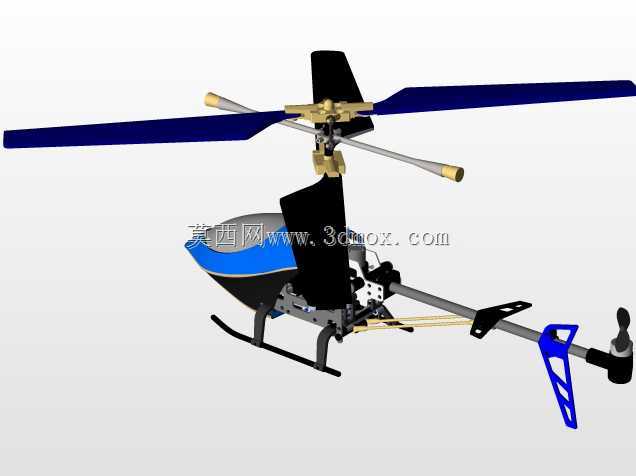

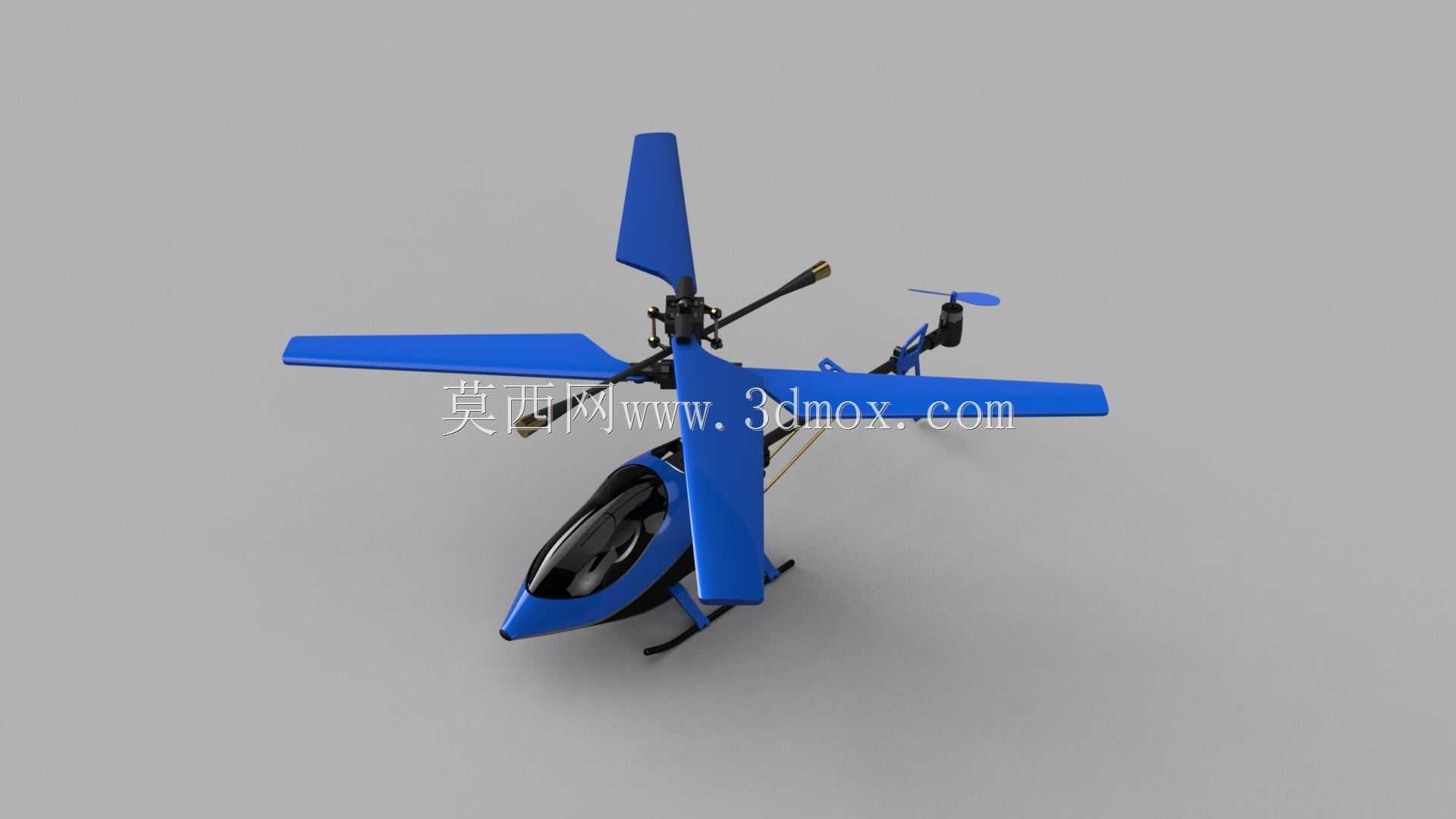

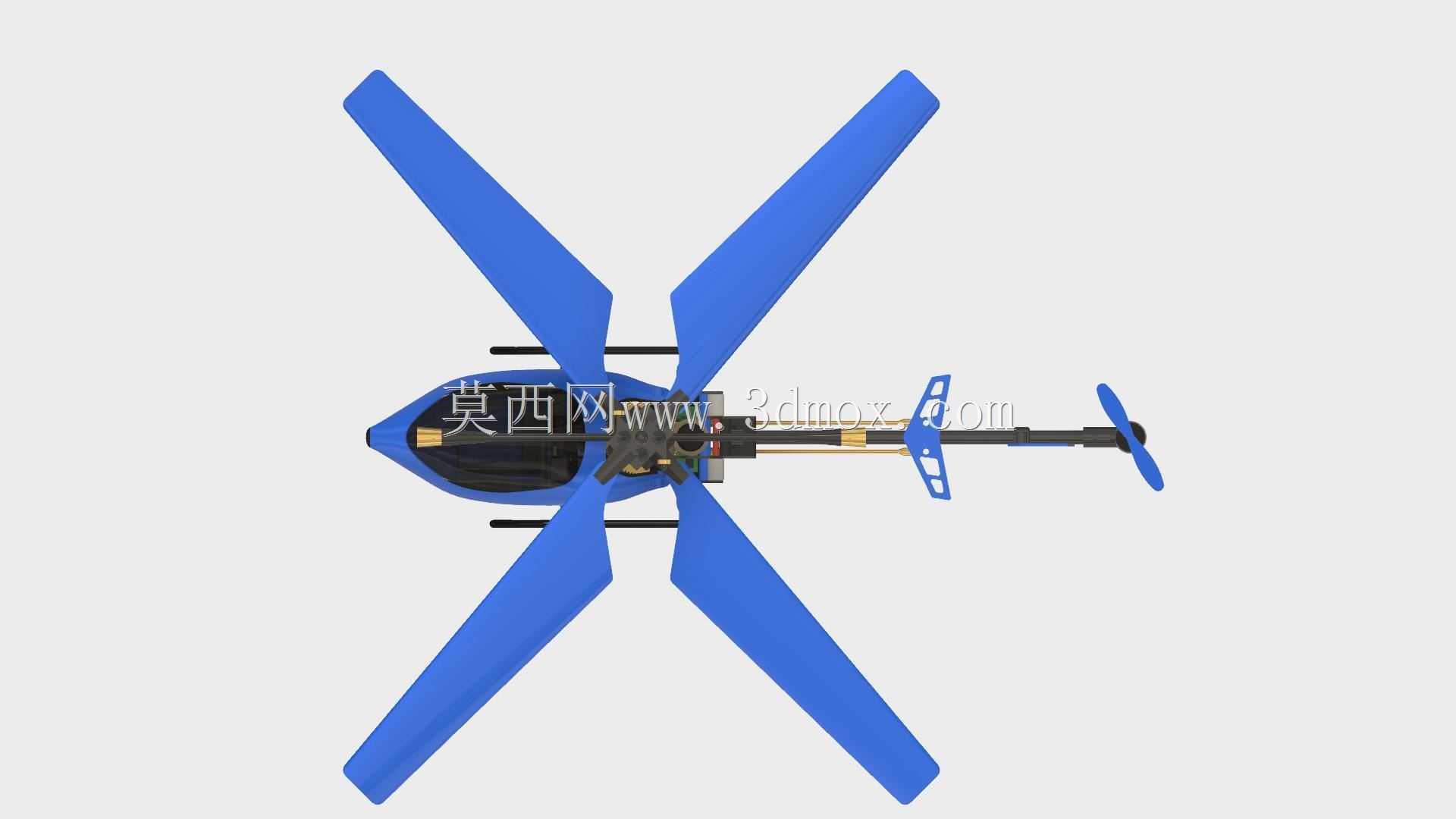

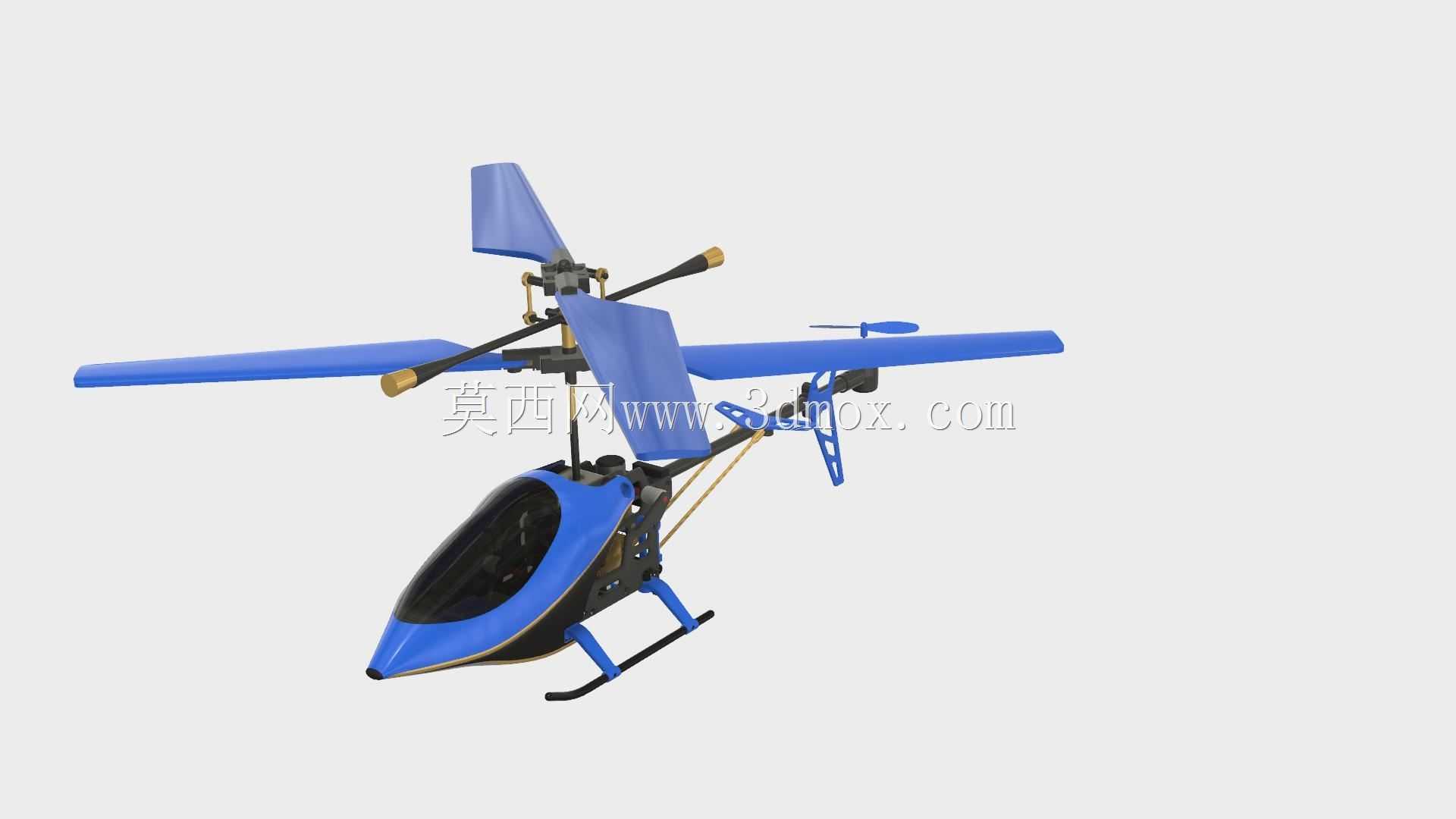

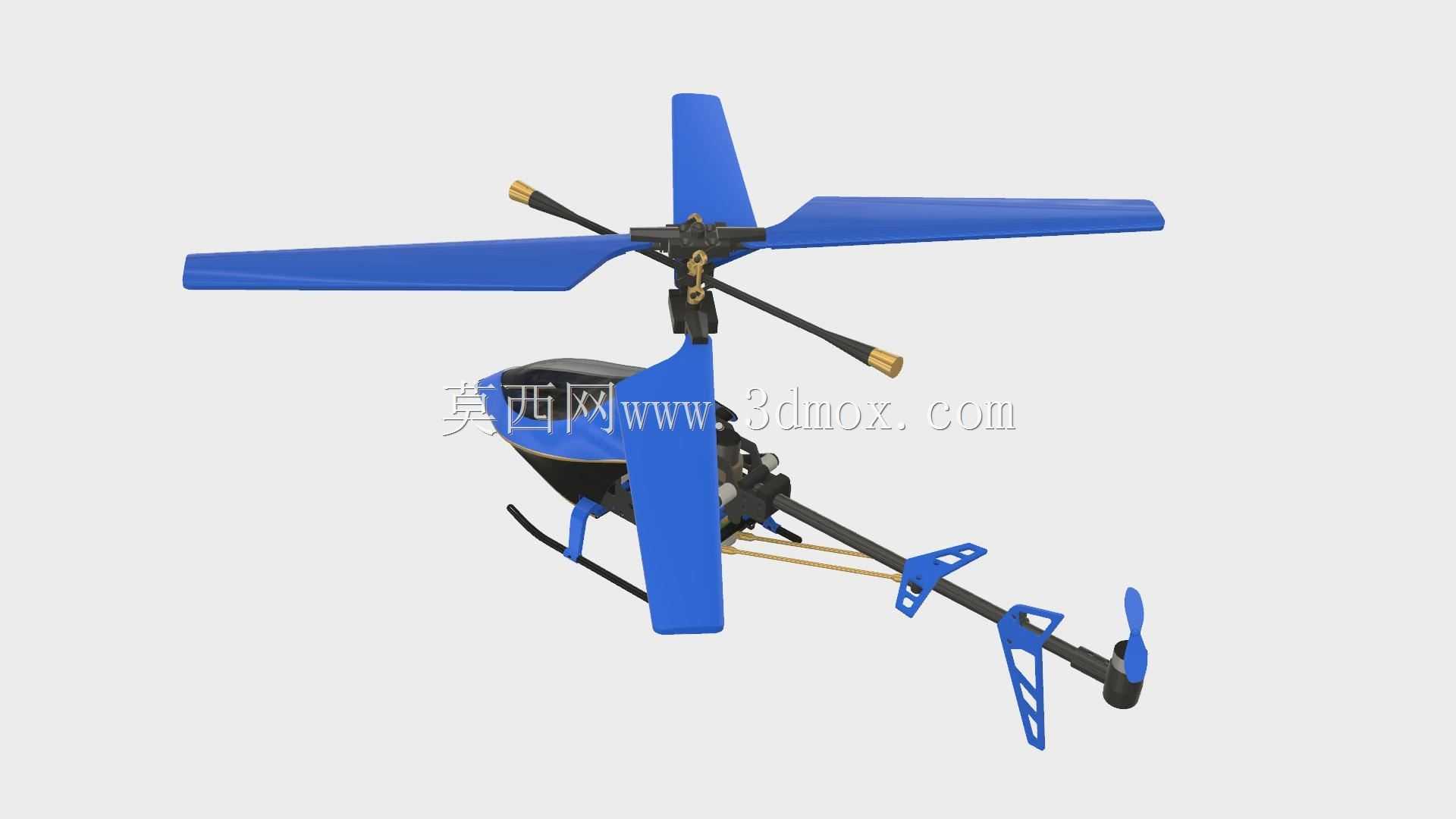

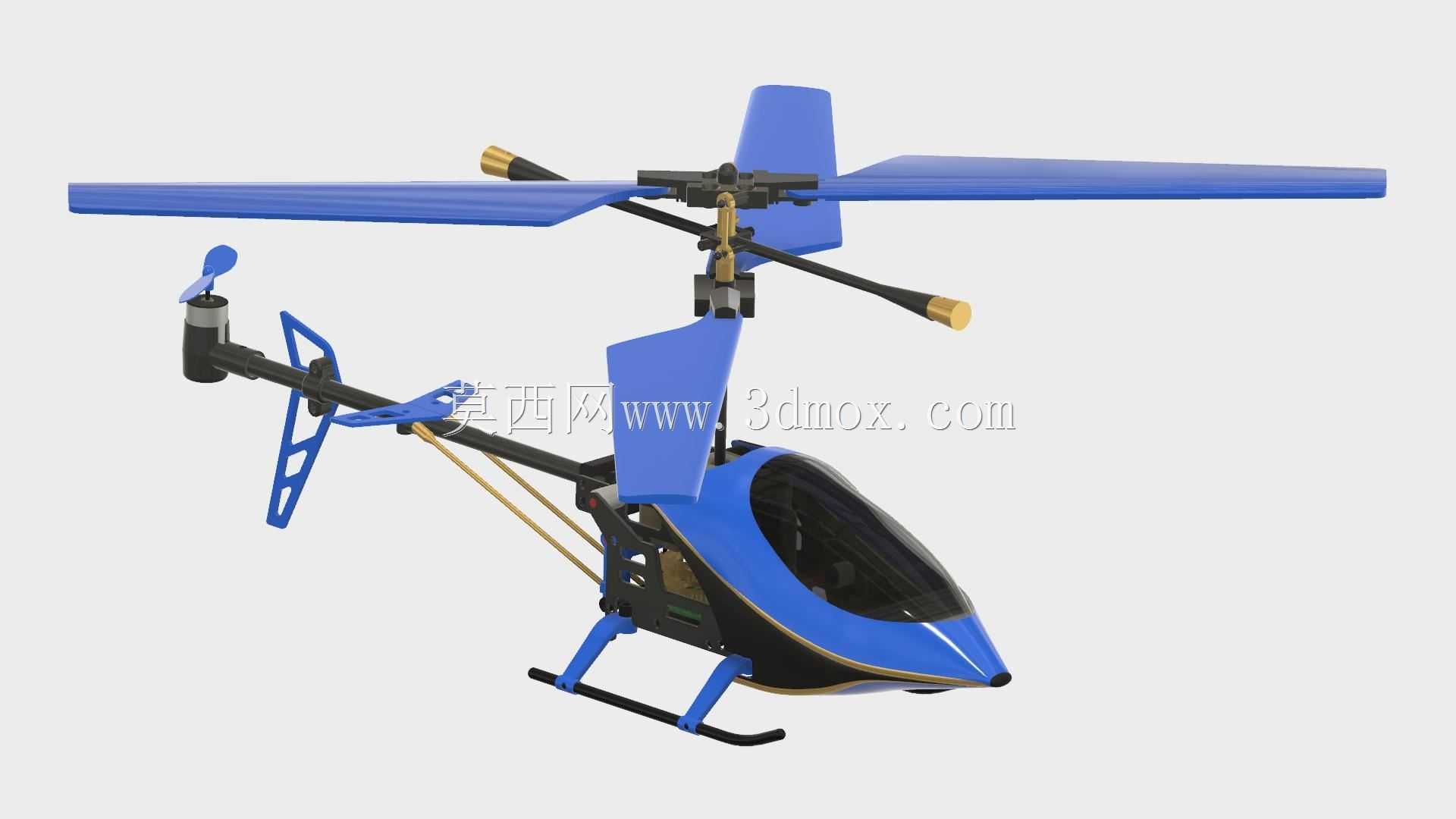

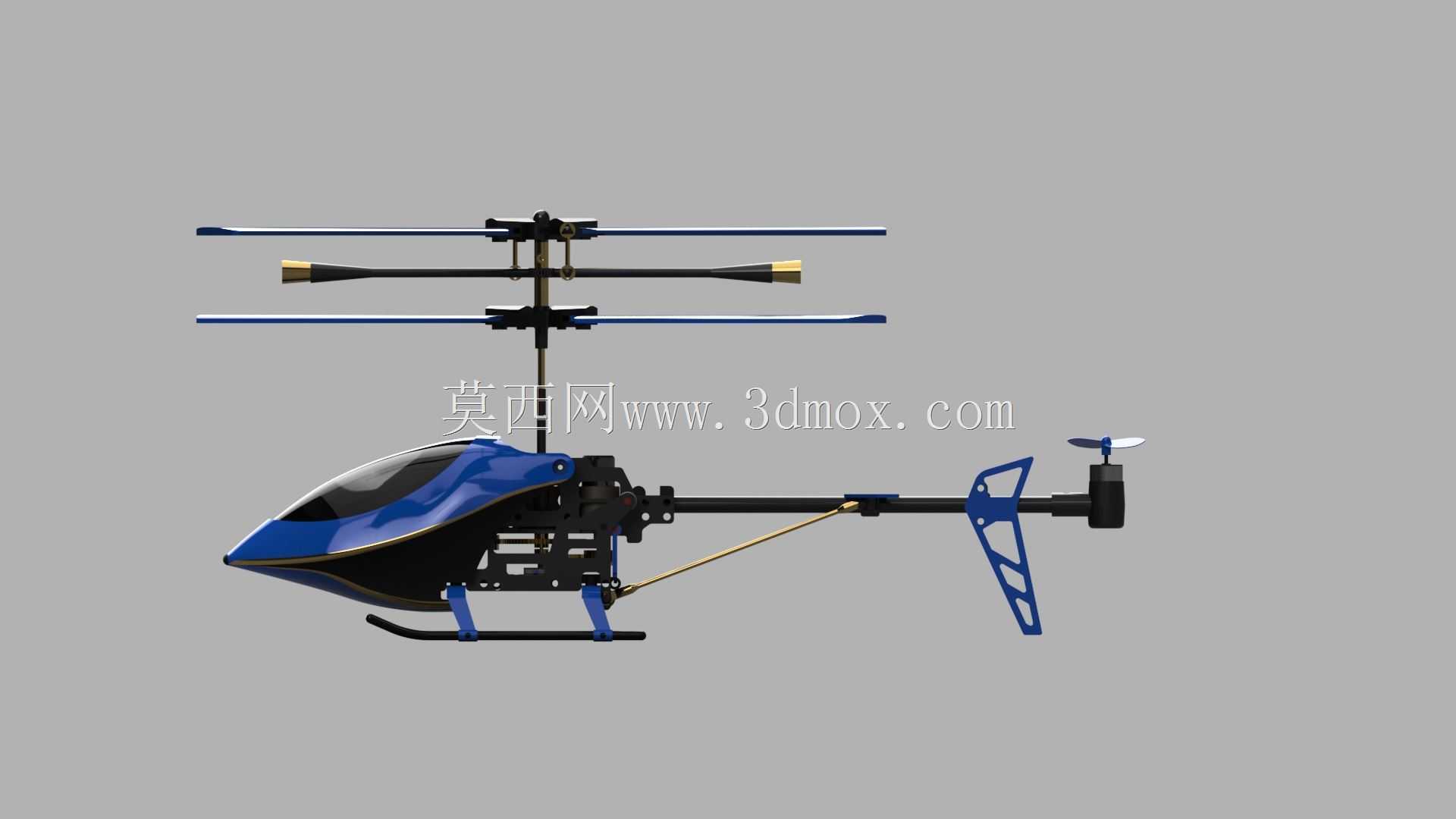

这套遥控直升机结构方案，主要面向消费级航模研发、青少年科创教具开发、小型无人飞行器原理验证场景使用，可直接作为航模产品结构迭代的基础参考，也能用于高校机械专业飞行器结构课程的拆装教学演示。整机采用共轴反转双旋翼布局，抵消单旋翼旋转产生的反扭矩，省去传统单旋翼直升机的尾桨传动结构，既降低了动力传输路径的复杂度，也减少了尾桨磕碰带来的飞行故障概率，在室内小空间飞行时的操控安全性更有保障。设计过程中优先考虑组件模块化拆分，旋翼夹头、倾斜盘、机身主框架、尾管支撑、尾翼组件、滑橇式起落架均为独立子装配，各部件通过标准紧固件连接，维修替换时无需拆解整机组装结构，日常维护的拆装效率可提升40%以上。主旋翼采用对称翼型的硬质桨叶，桨根与旋翼夹头采用销轴铰接设计，飞行过程中可随转速变化自动调整桨距挥舞量，抵消不同飞行姿态下的气动应力，避免桨叶根部因交变载荷出现疲劳断裂。倾斜盘组件采用内外环嵌套结构，内环随主轴同步旋转，外环通过舵机拉杆连接控制舵机，可实现前后、左右方向的周期变距操控，配合旋翼转速调整完成升降、前进、侧飞等基础飞行动作，操控响应延迟控制在0.2秒以内，符合入门级航模的操控手感要求。机身主框架采用轻量化镂空设计，在保证结构强度的前提下尽可能降低整机自重，电池、接收电路板、舵机等电子元件的安装位均预留了通用安装孔位，可适配市面上主流的航模电子配件，无需额外打孔修改结构。尾管采用碳纤维材质的空心管结构，一端通过快拆卡扣与主框架连接，另一端固定垂直尾翼与水平安定面，尾管长度经过重心配平计算，安装后整机重心落在主轴中心线上，飞行时不会出现头重或尾重导致的姿态偏移。滑橇式起落架采用弹性尼龙材质，通过两个连接座固定在机身主框架下方，起落架高度预留了30mm的缓冲形变空间，降落时可吸收大部分冲击载荷，避免硬着陆时的冲击力传递到主框架损坏电子元件，同时滑橇的横向跨度经过测算，静止放置时的侧翻角度阈值达到35度，地面滑行或降落时的稳定性足够。整机装配完成后旋翼直径为320mm，机身总长度（含尾翼）为380mm，机身最大宽度为55mm，起落架底部到旋翼顶端的总高度为130mm，所有运动部件均预留了足够的运动间隙，旋翼旋转时不会与机身、拉杆等部件发生干涉，组装时仅需按照装配关系对齐安装孔位即可，无需额外打磨调整配合间隙。
