共轴双旋翼航模直升机结构设计

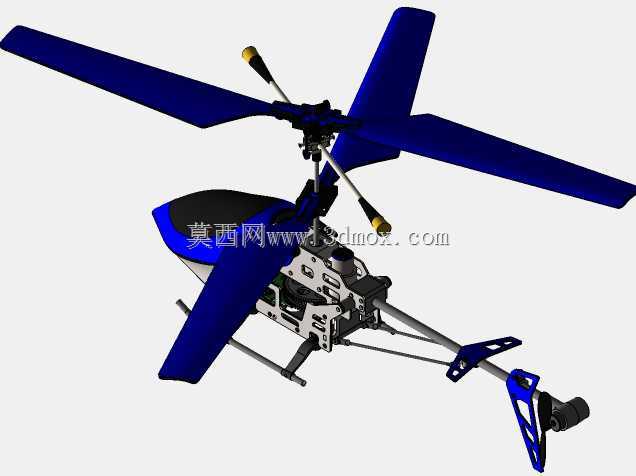

这款共轴双旋翼布局的航模直升机，在结构设计上充分平衡了飞行稳定性与结构紧凑性，区别于常规单旋翼带尾桨的构型，上下两层反向旋转的旋翼可抵消自身扭矩，无需额外设置尾桨传动结构，既降低了动力传输路径的损耗，也缩小了整机的横向占地尺寸，适合在室内、小范围室外空域开展飞行作业。从实际应用场景来看，这类航模既可以作为航空爱好者开展飞行操控练习的载体，也能为小型无人旋翼飞行器的构型验证提供结构参考，部分同构型的微小型平台还可搭载轻量化拍摄模块，完成小范围的低空取景、狭小空间探查类任务。

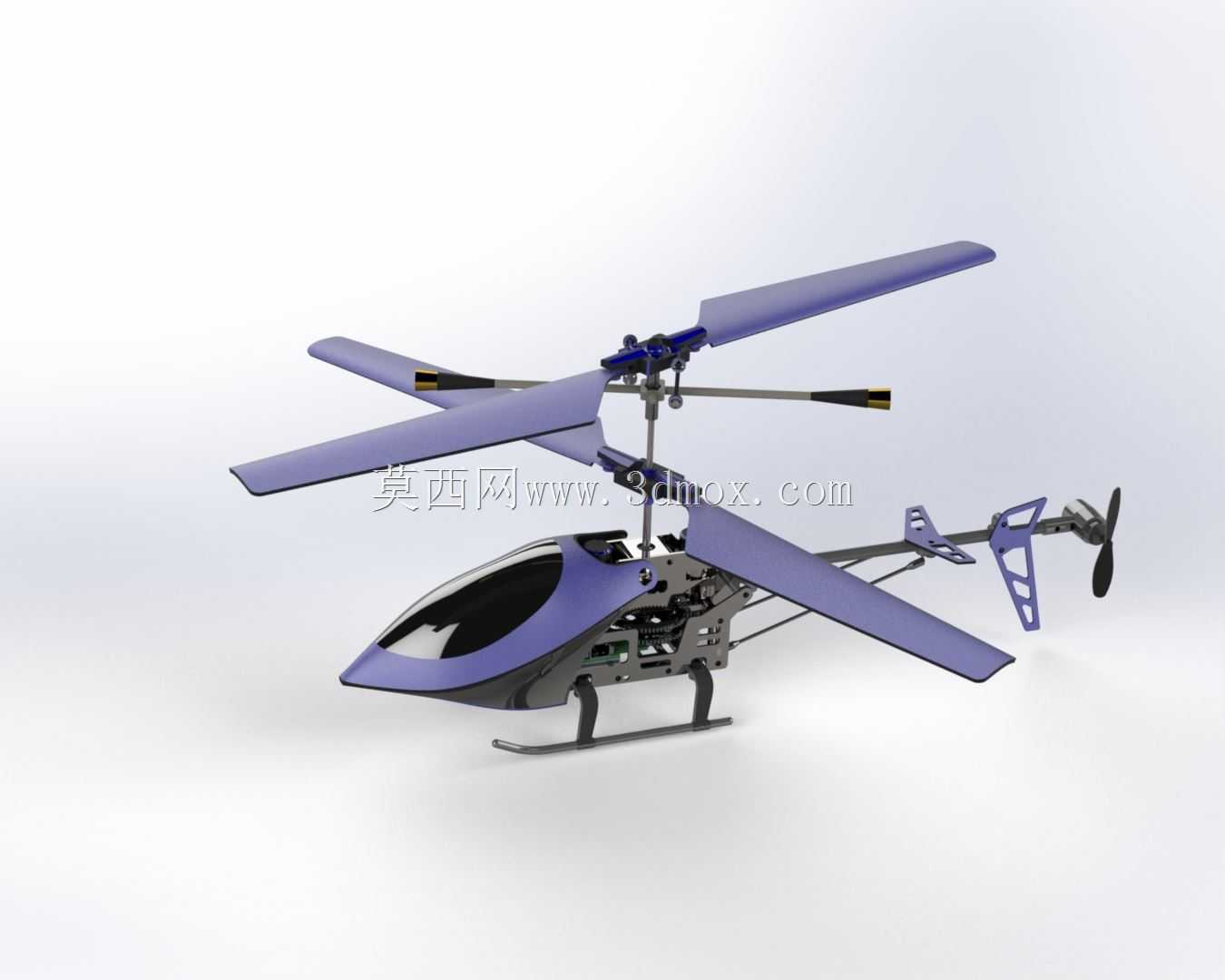

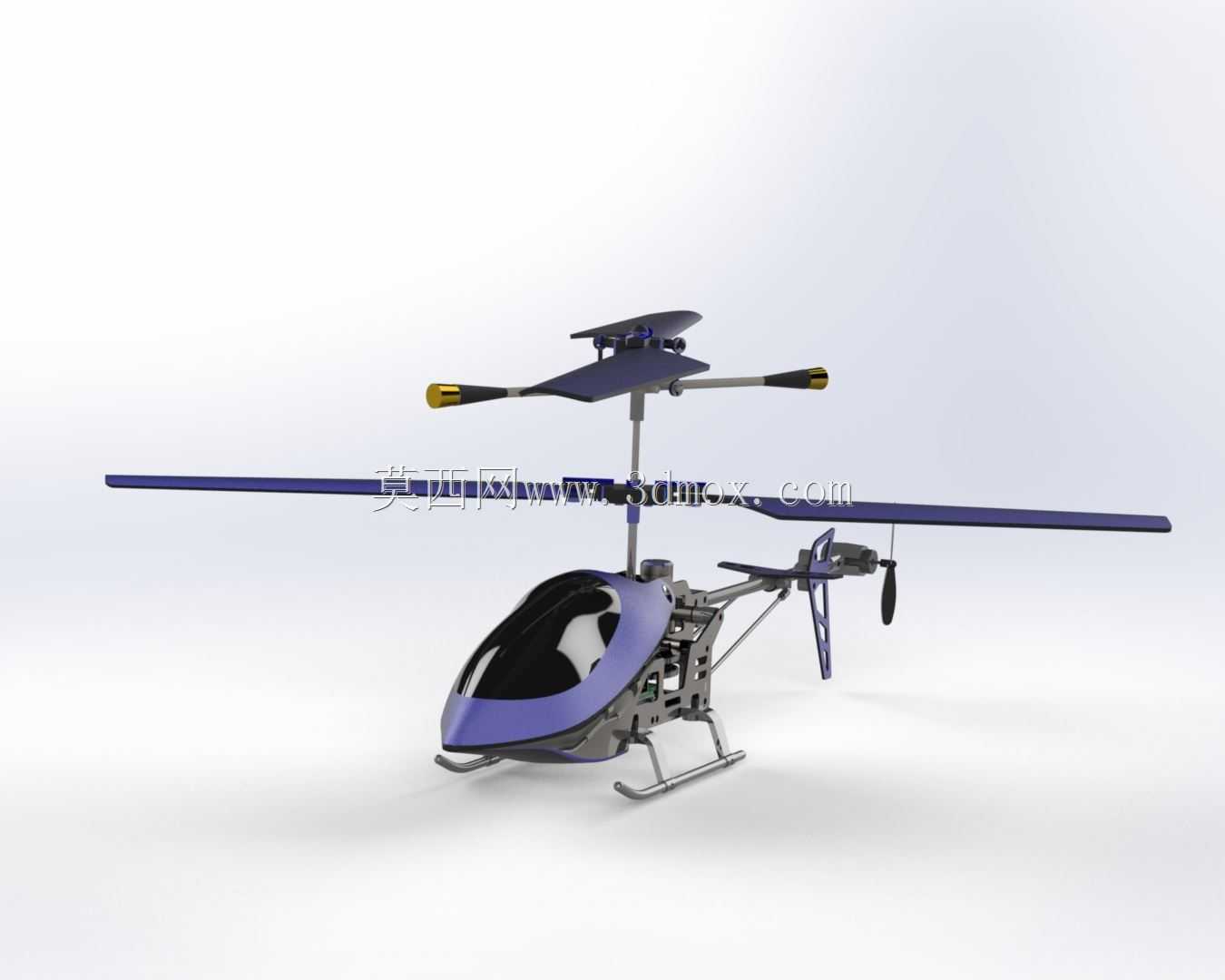

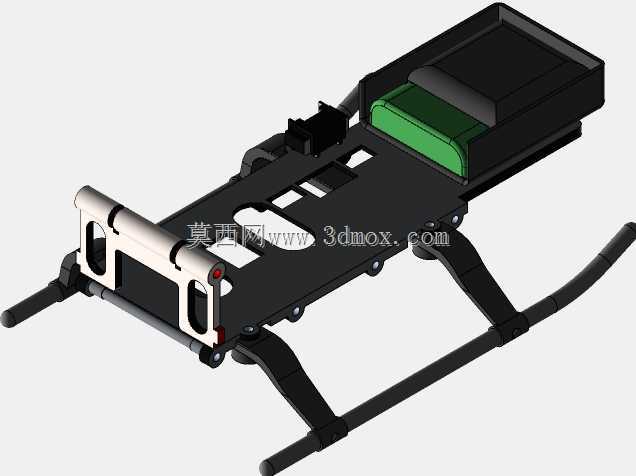

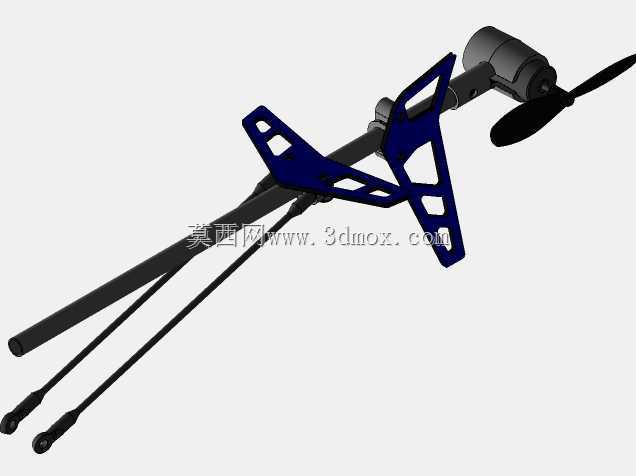

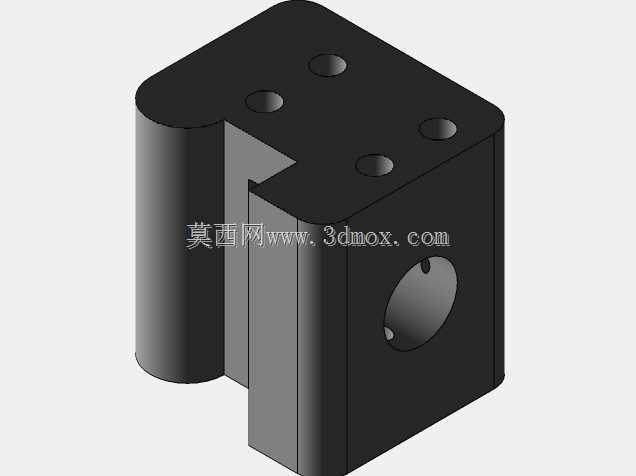

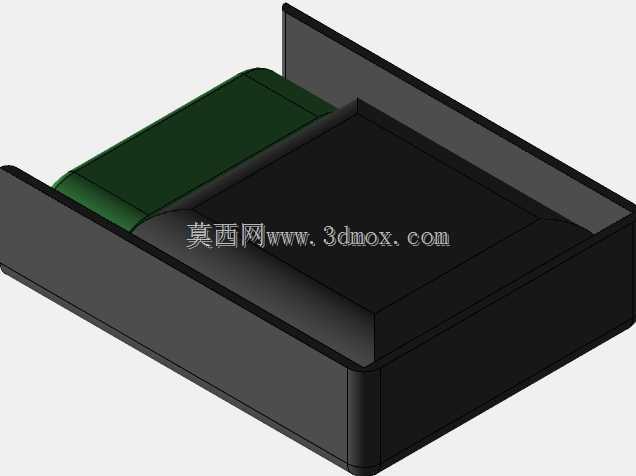

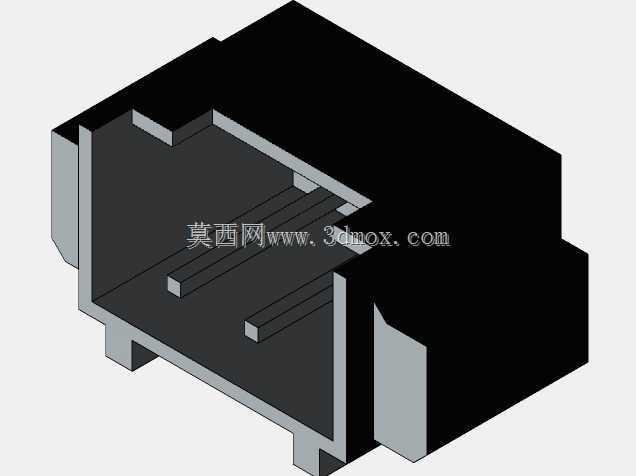

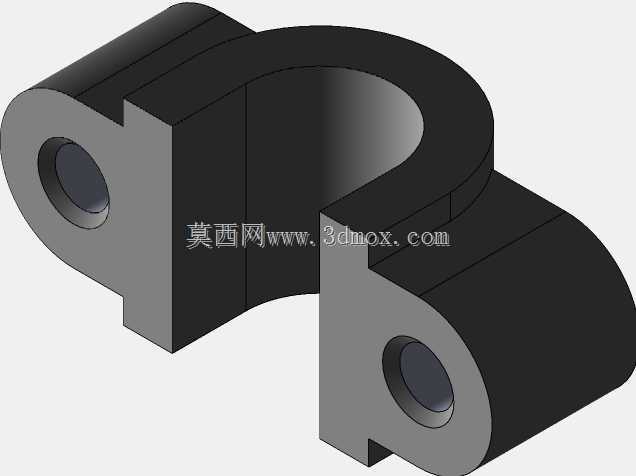

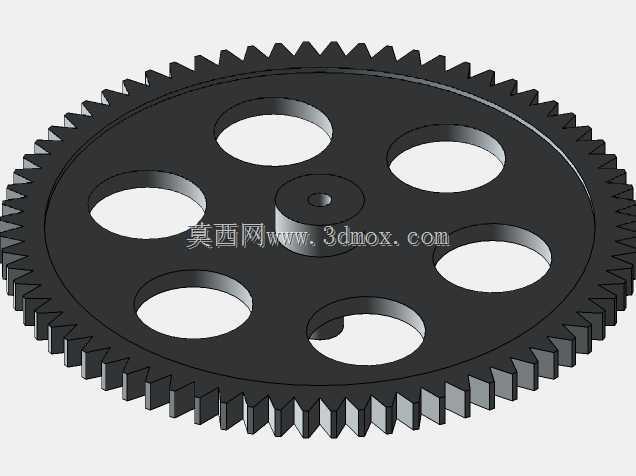

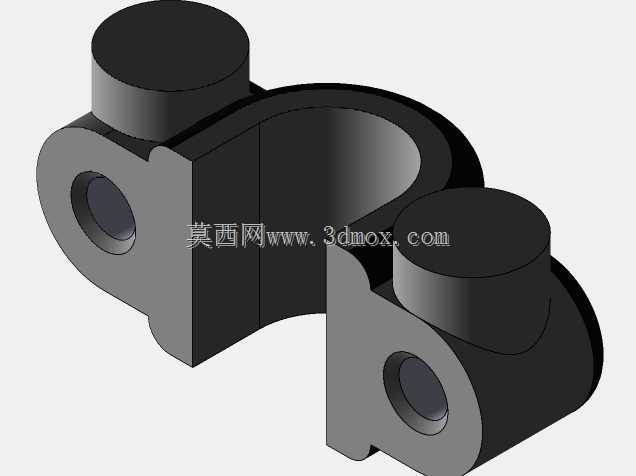

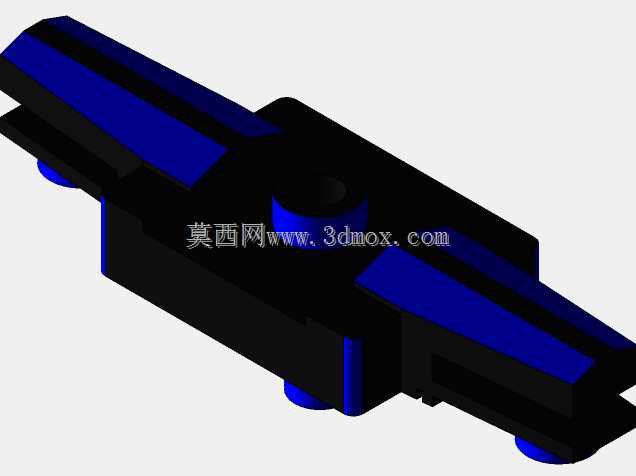

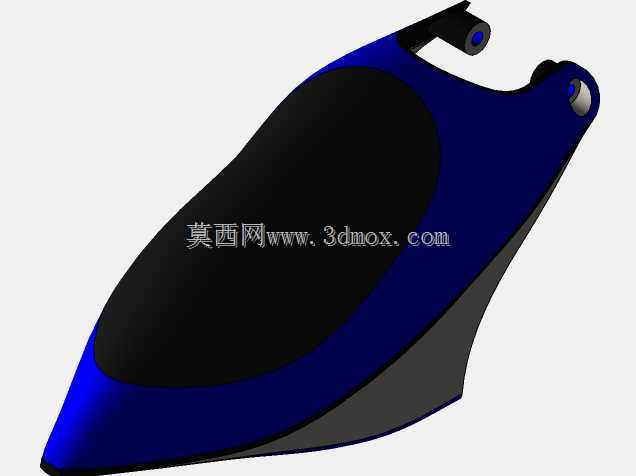

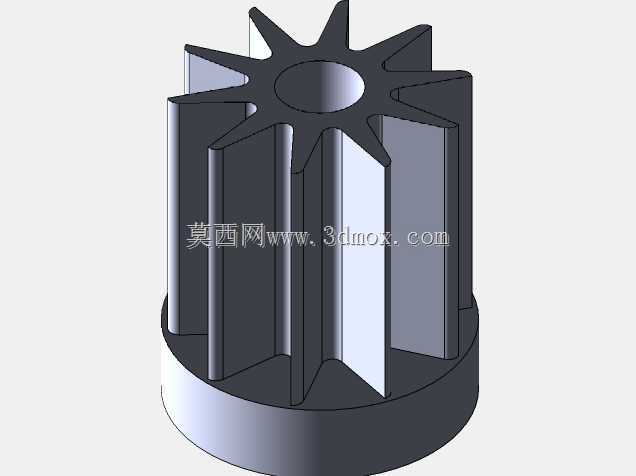

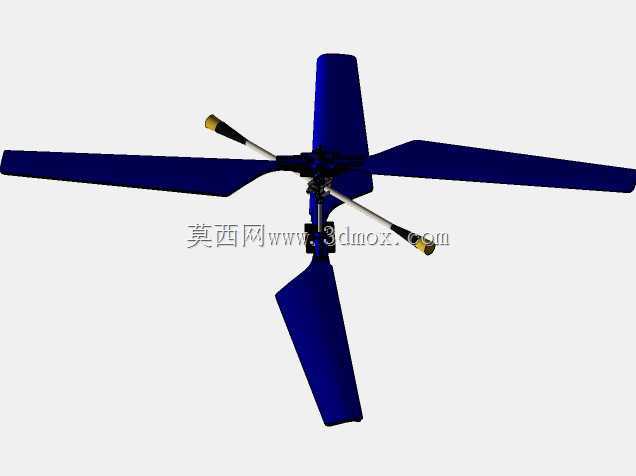

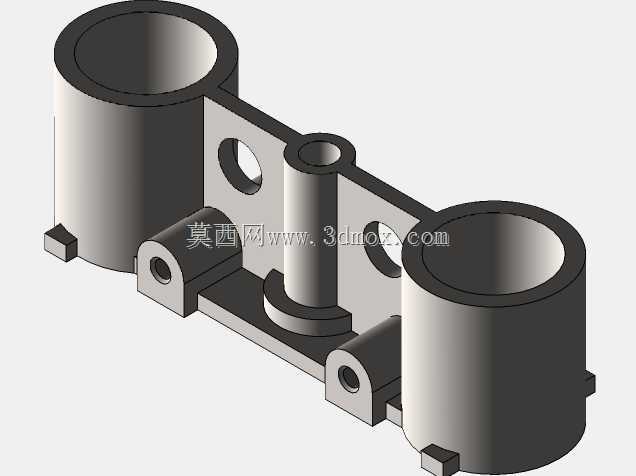

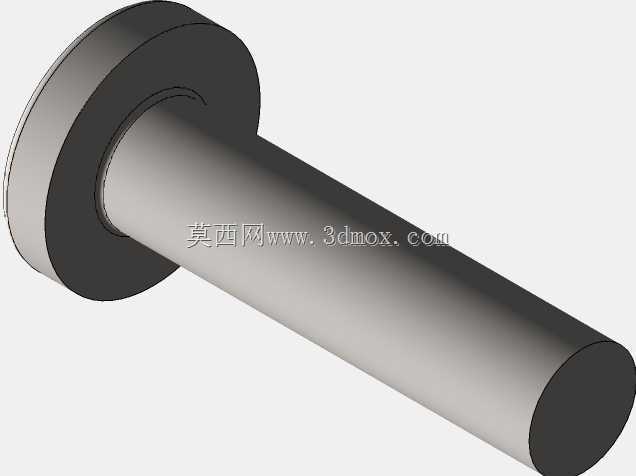

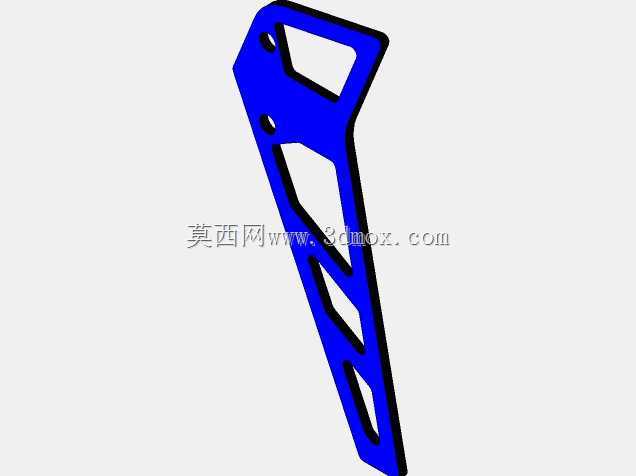

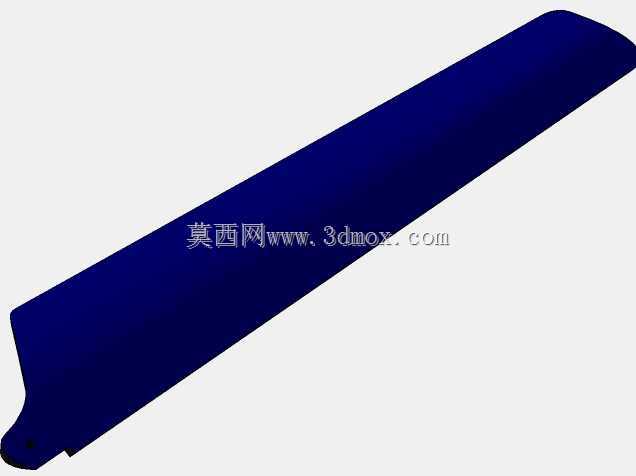

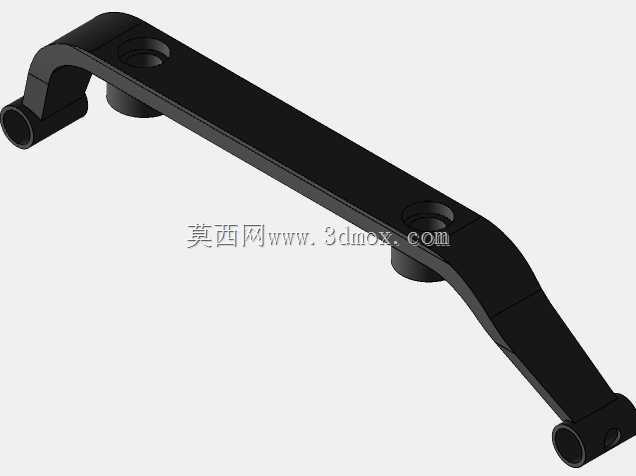

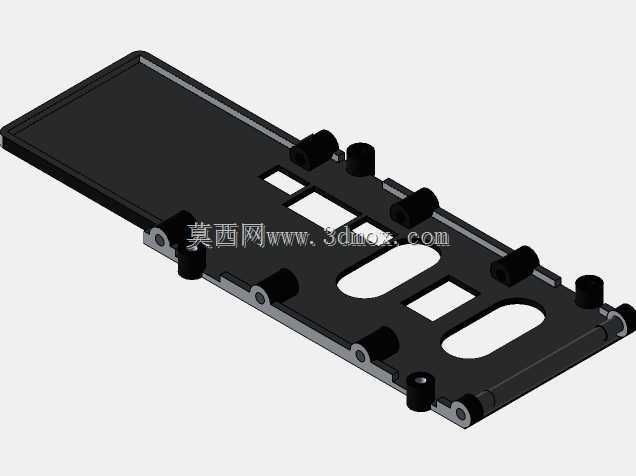

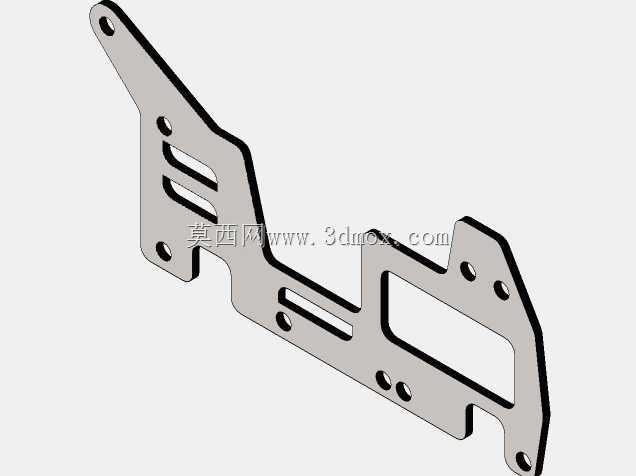

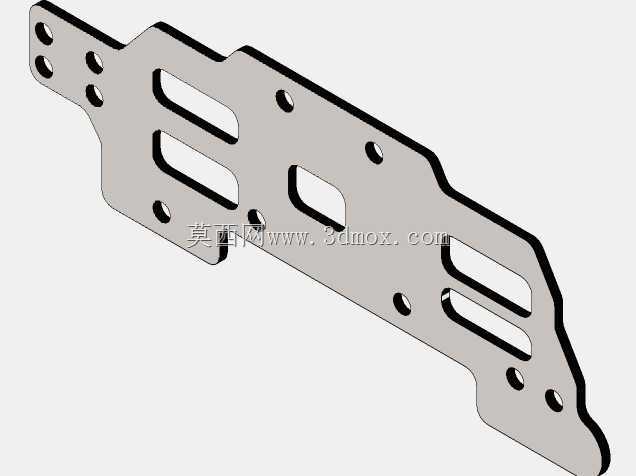

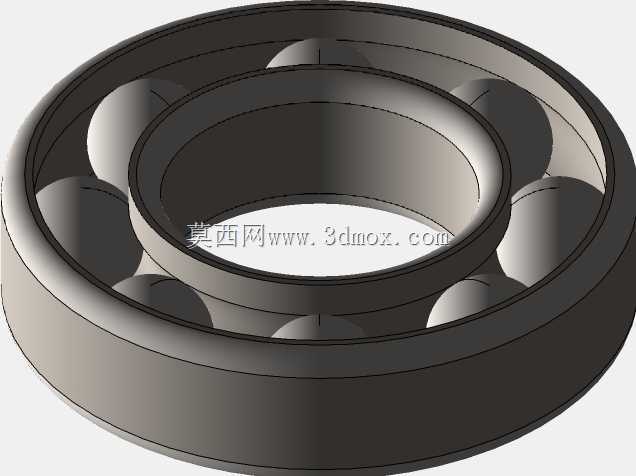

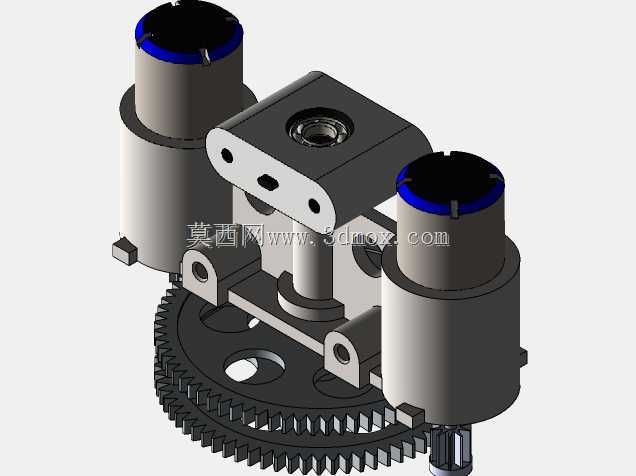

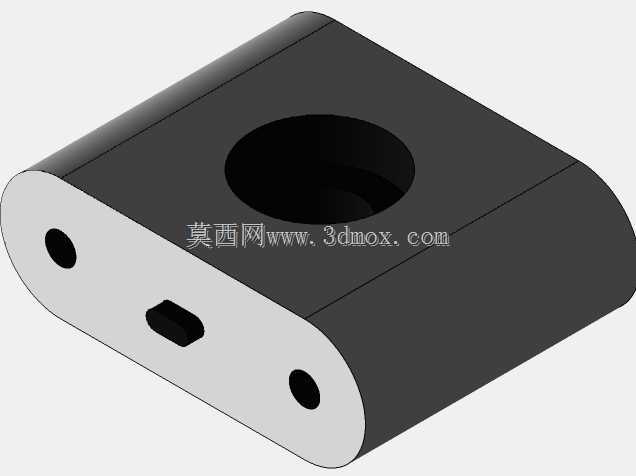

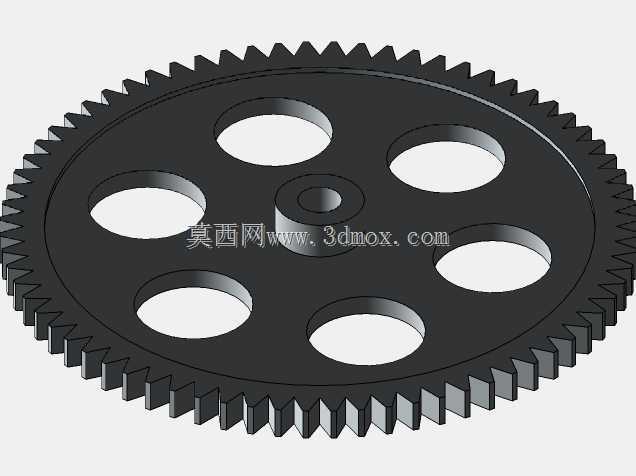

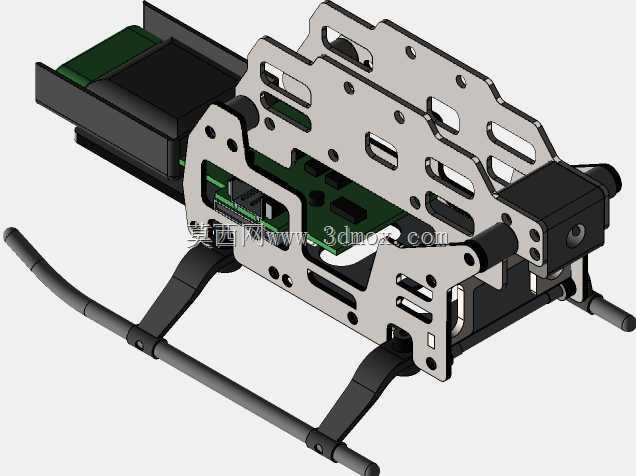

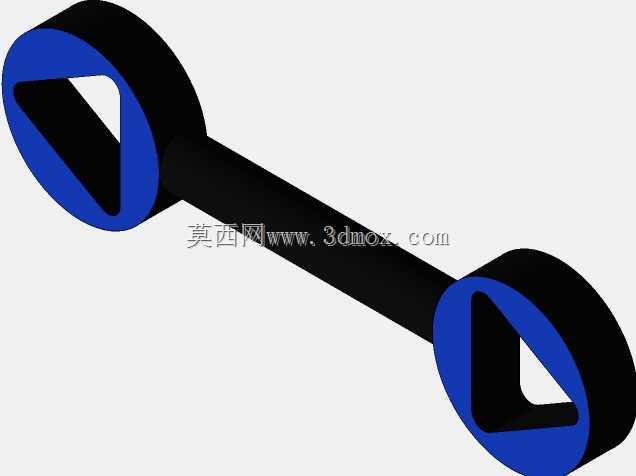

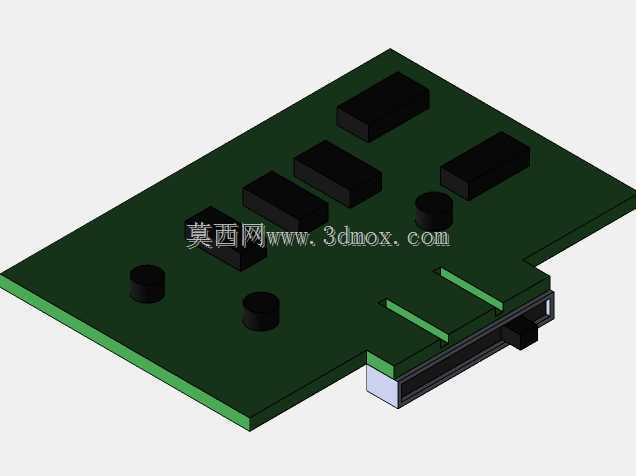

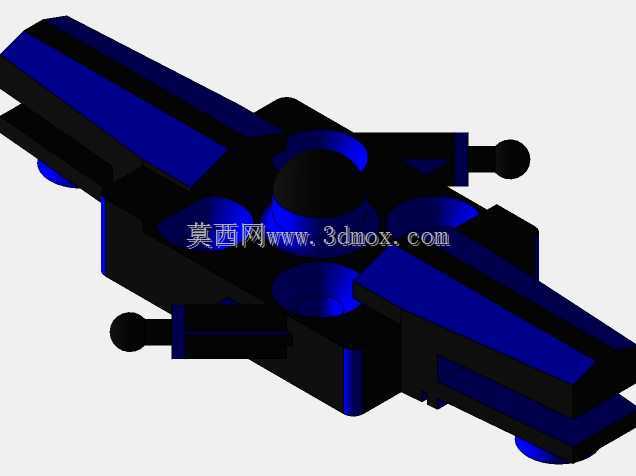

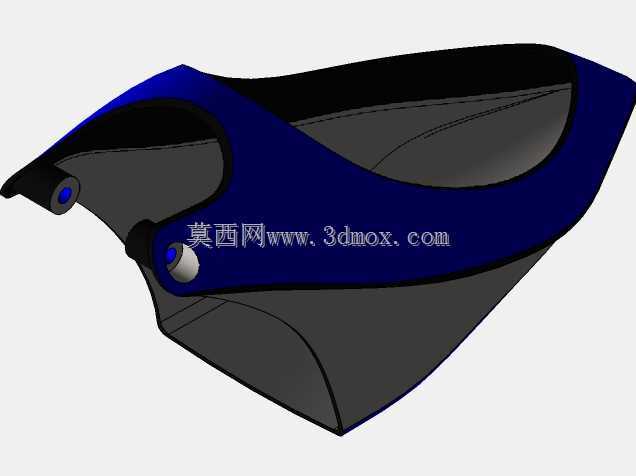

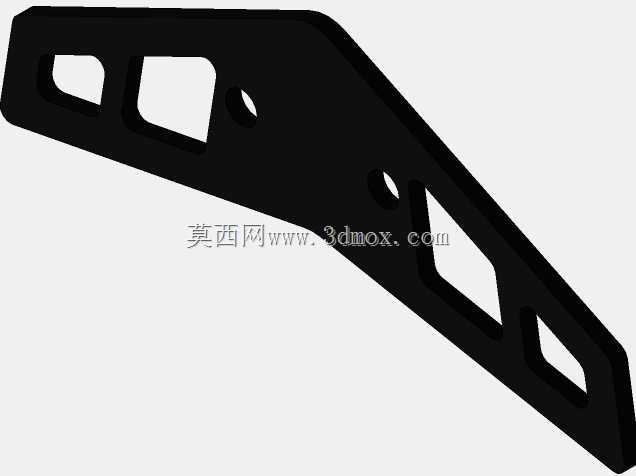

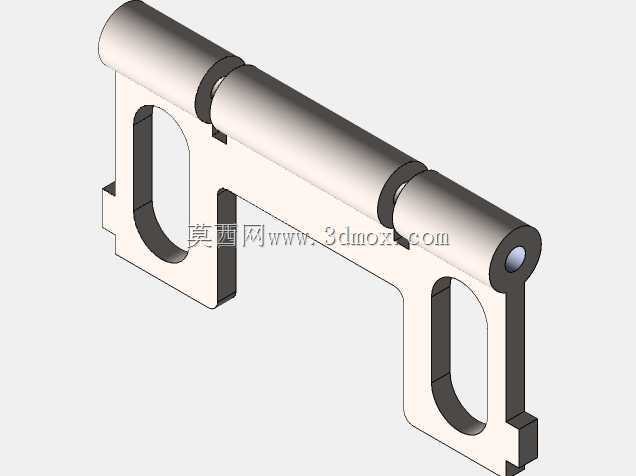

设计过程中，首先围绕旋翼系统的动平衡做了核心考量，上下旋翼的桨叶翼型采用对称低速翼型，保证低转速下也能提供足够升力，桨毂位置设置了简化的挥舞铰结构，可抵消前飞时的升力不对称问题，避免飞行过程中出现机身侧倾。机身主体采用桁架式骨架结构，在保证结构强度的前提下尽可能降低自重，主传动齿轮组布置在机身重心位置，动力输出轴同时驱动上下两层旋翼反向转动，传动齿轮的啮合间隙经过反复校核，既保证传动效率，也避免间隙过大导致的旋翼抖动。起落架采用滑橇式结构，两根平行的支撑脚向外延伸出足够宽度，降落时可分散冲击载荷，无需额外设置减震阻尼结构就能满足普通场地降落的强度要求，安装边界上，起落架最低点到旋翼桨盘平面的垂直距离经过核算，保证降落时桨叶不会触碰到地面，机身侧面的电子设备安装位预留了标准的固定孔位，可适配常规航模的电调、接收机、电池等部件的安装尺寸。尾梁部分采用轻量化的镂空结构，尾部仅设置小型的航向稳定翼面，无需布置尾桨动力，尾端的小型风标式结构可辅助感知飞行航向，提升飞行过程中的航向稳定性。整机的重心严格控制在旋翼轴的正下方，电池安装位设计在机身前部下方，可根据电池重量调整前后位置，保证不同配重下整机重心始终处于合理区间，避免飞行中出现前后配平失衡的问题。
