树莓派4B型开发板精细三维结构

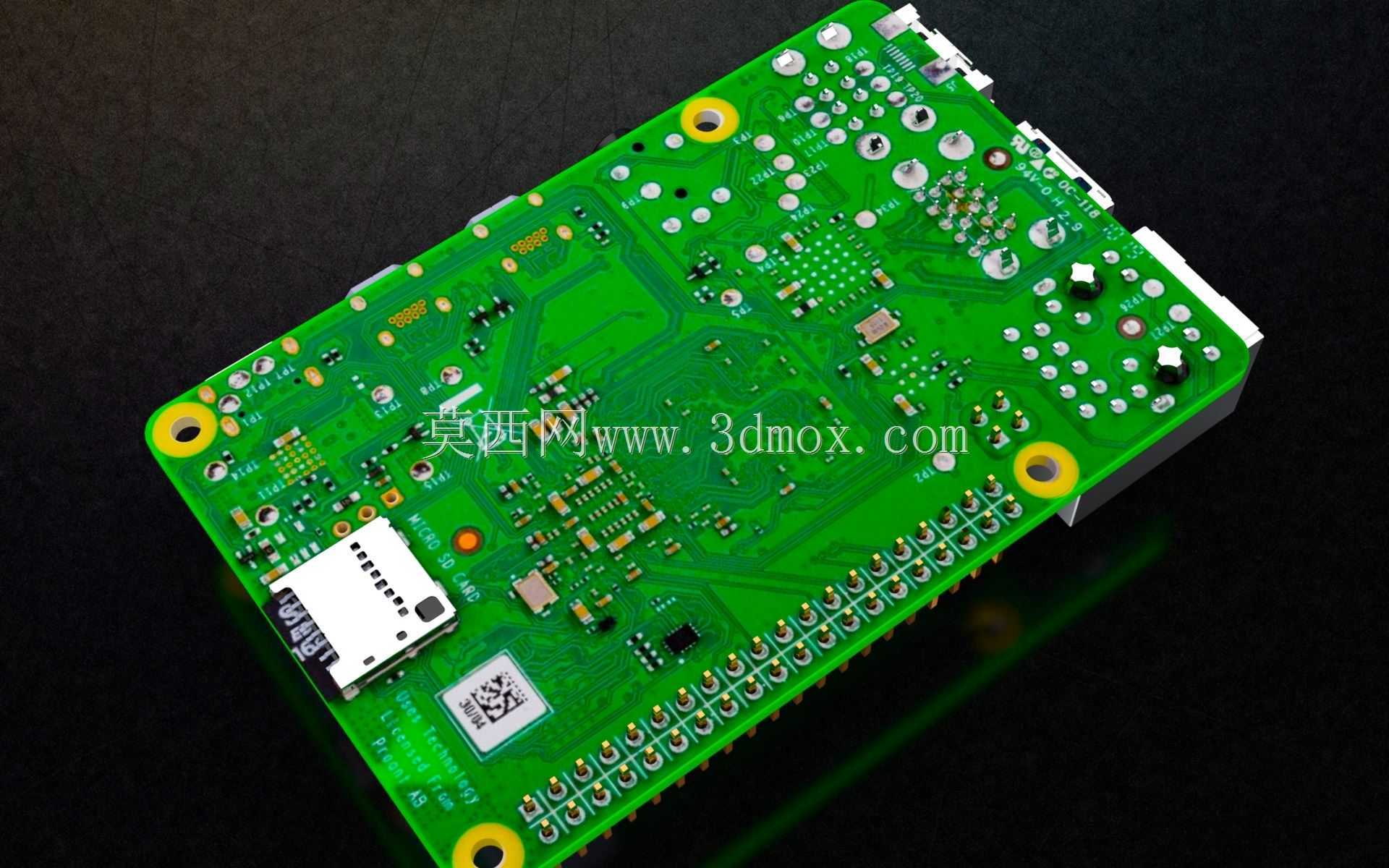

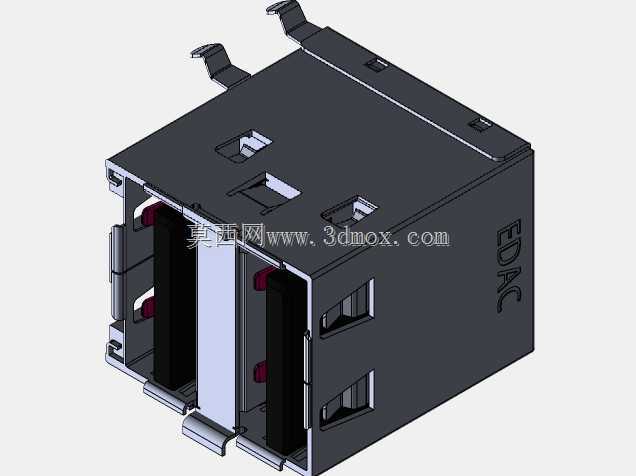

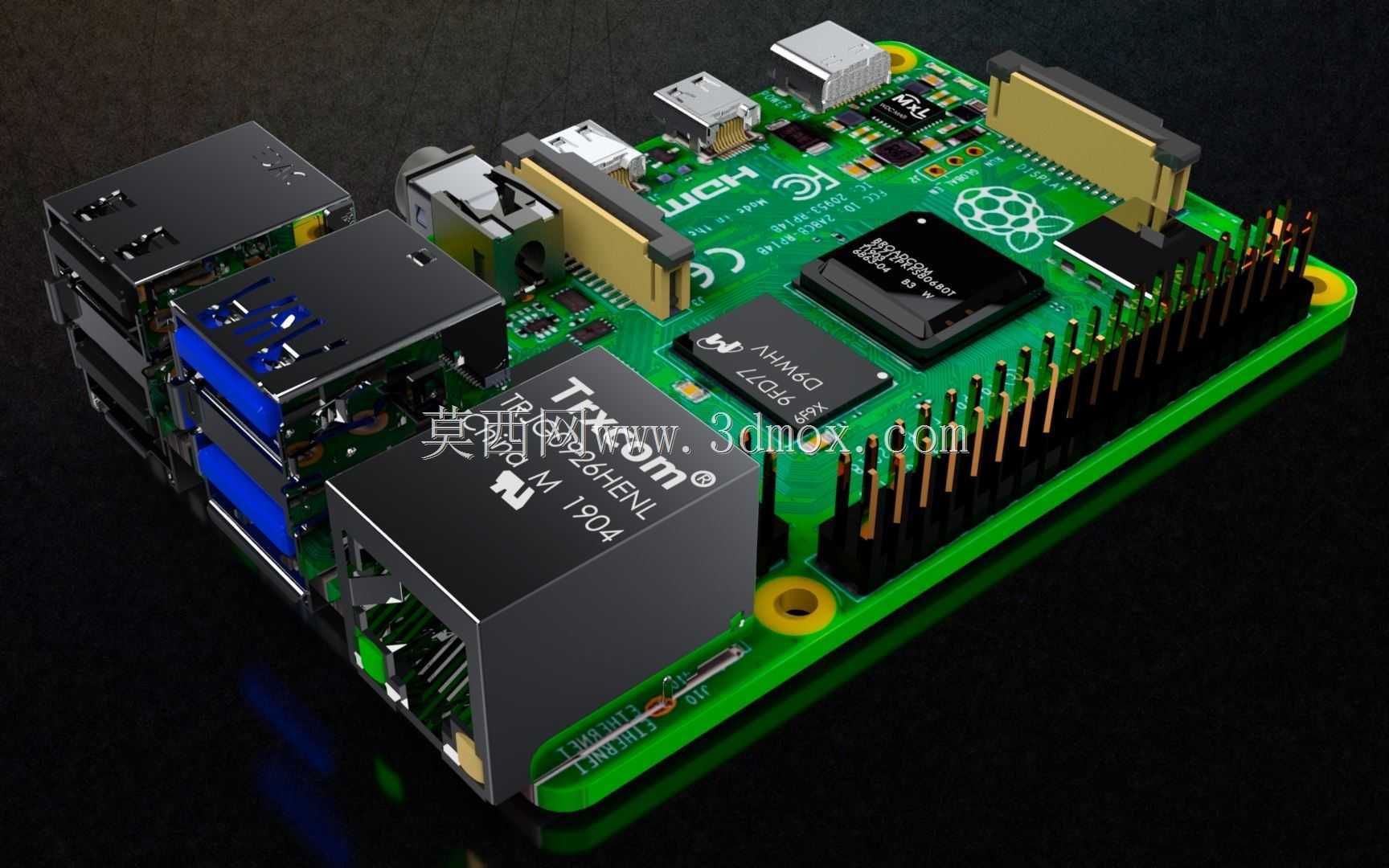

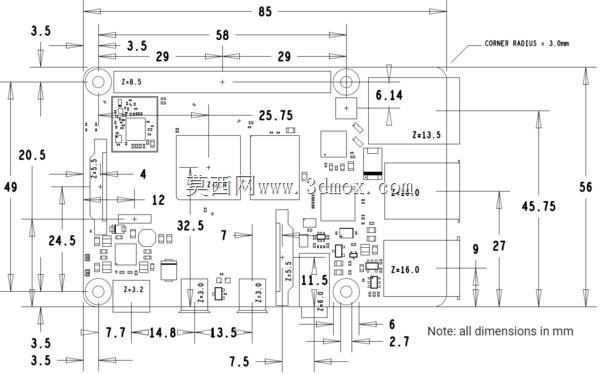

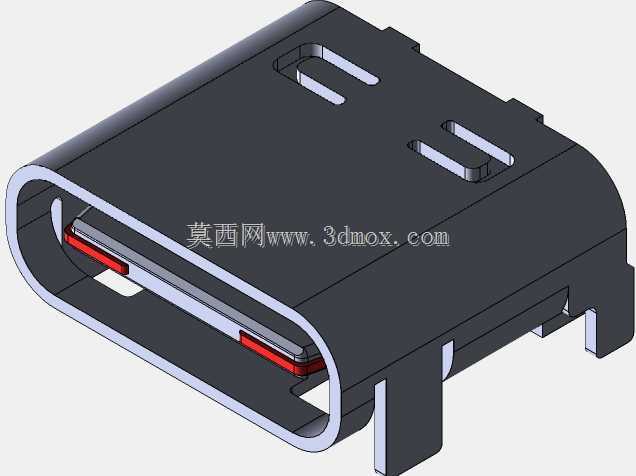

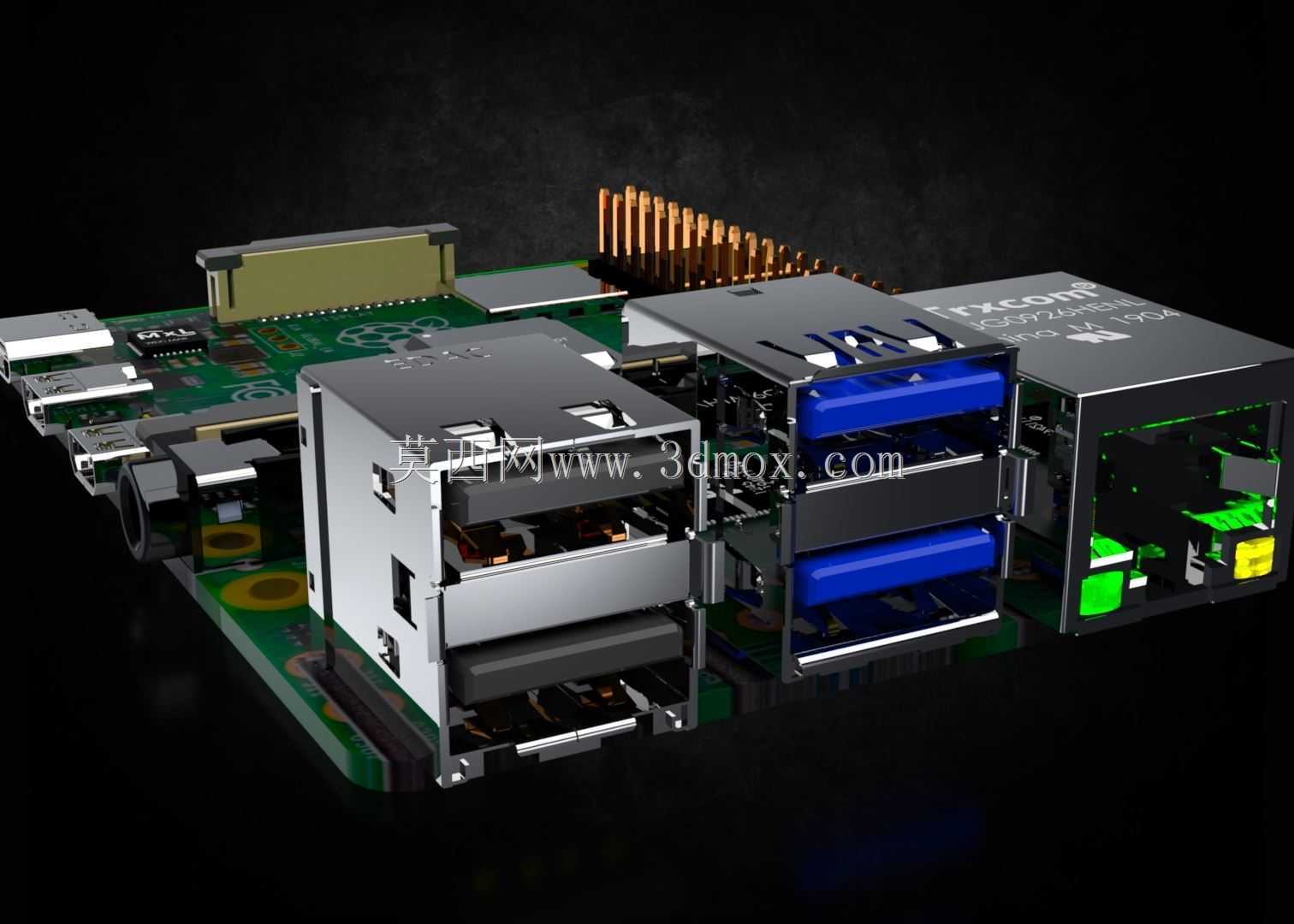

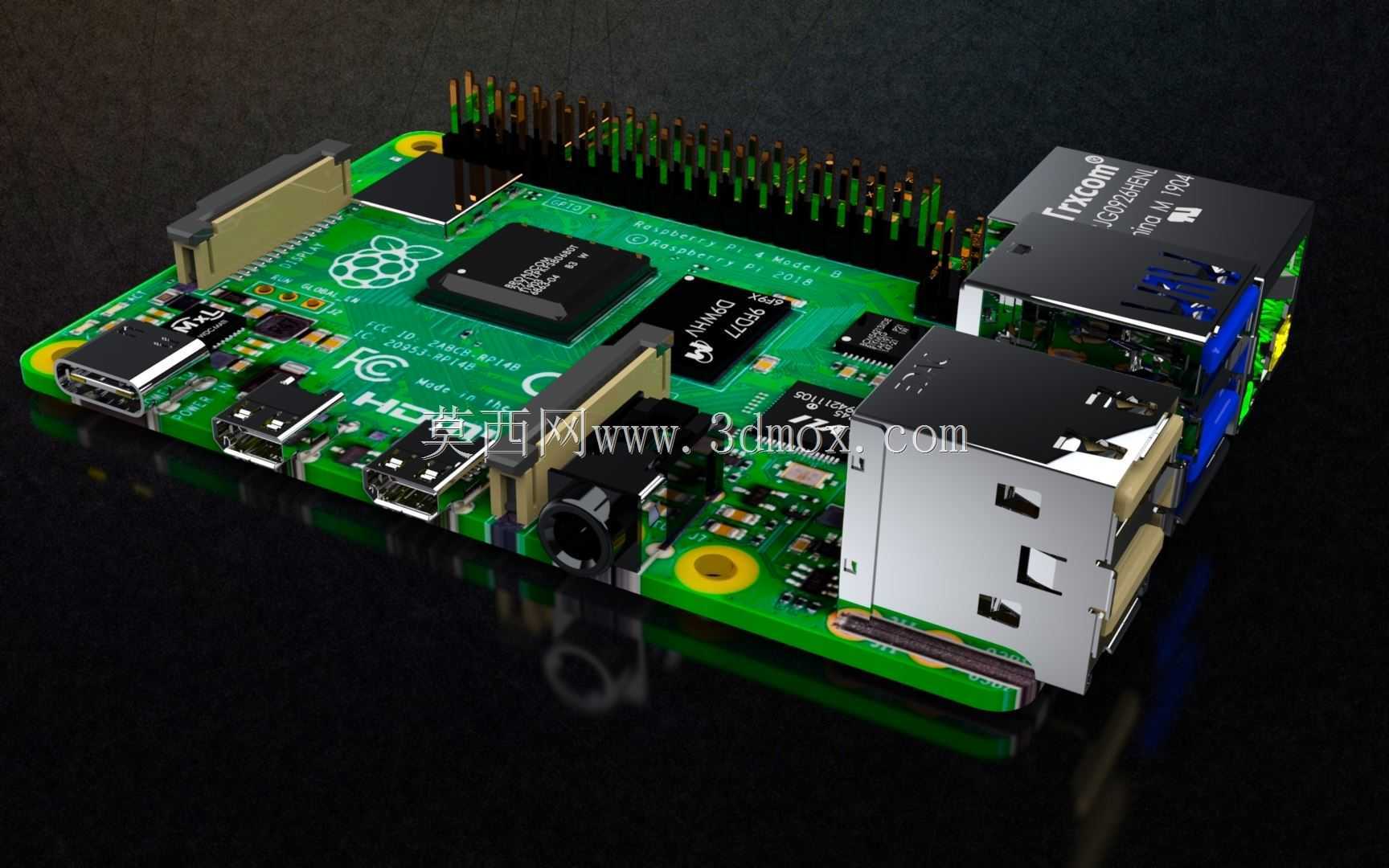

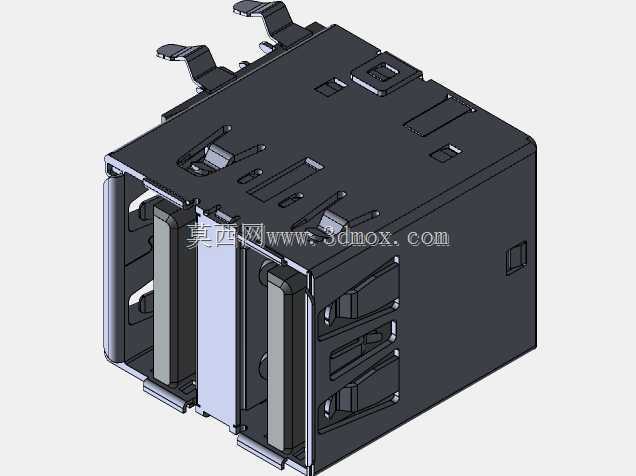

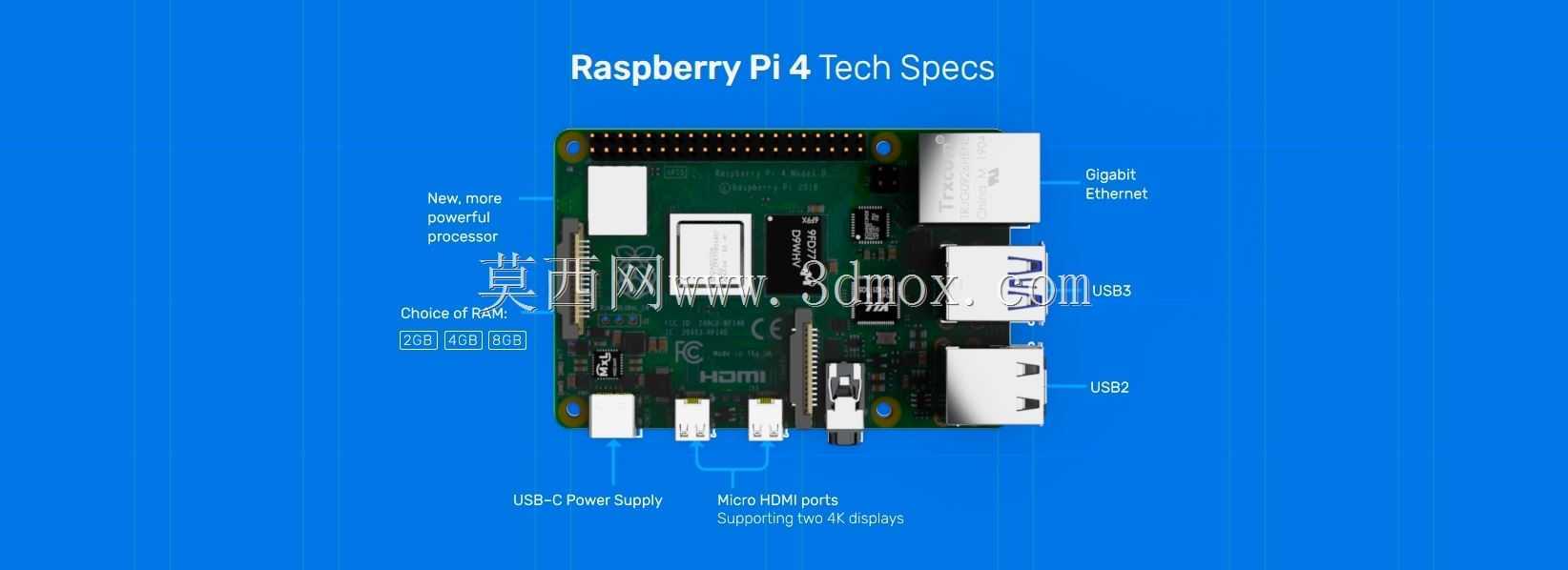

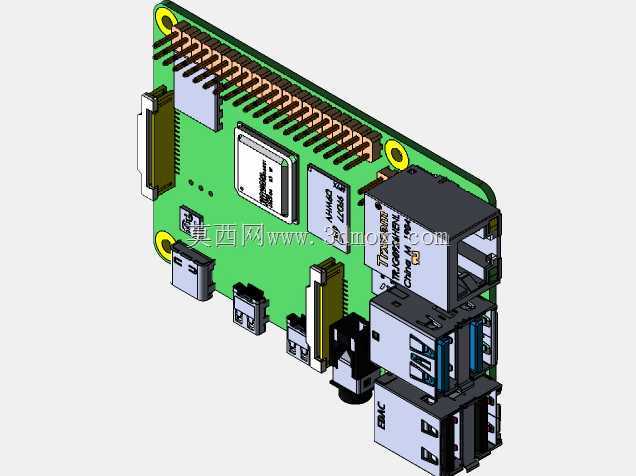

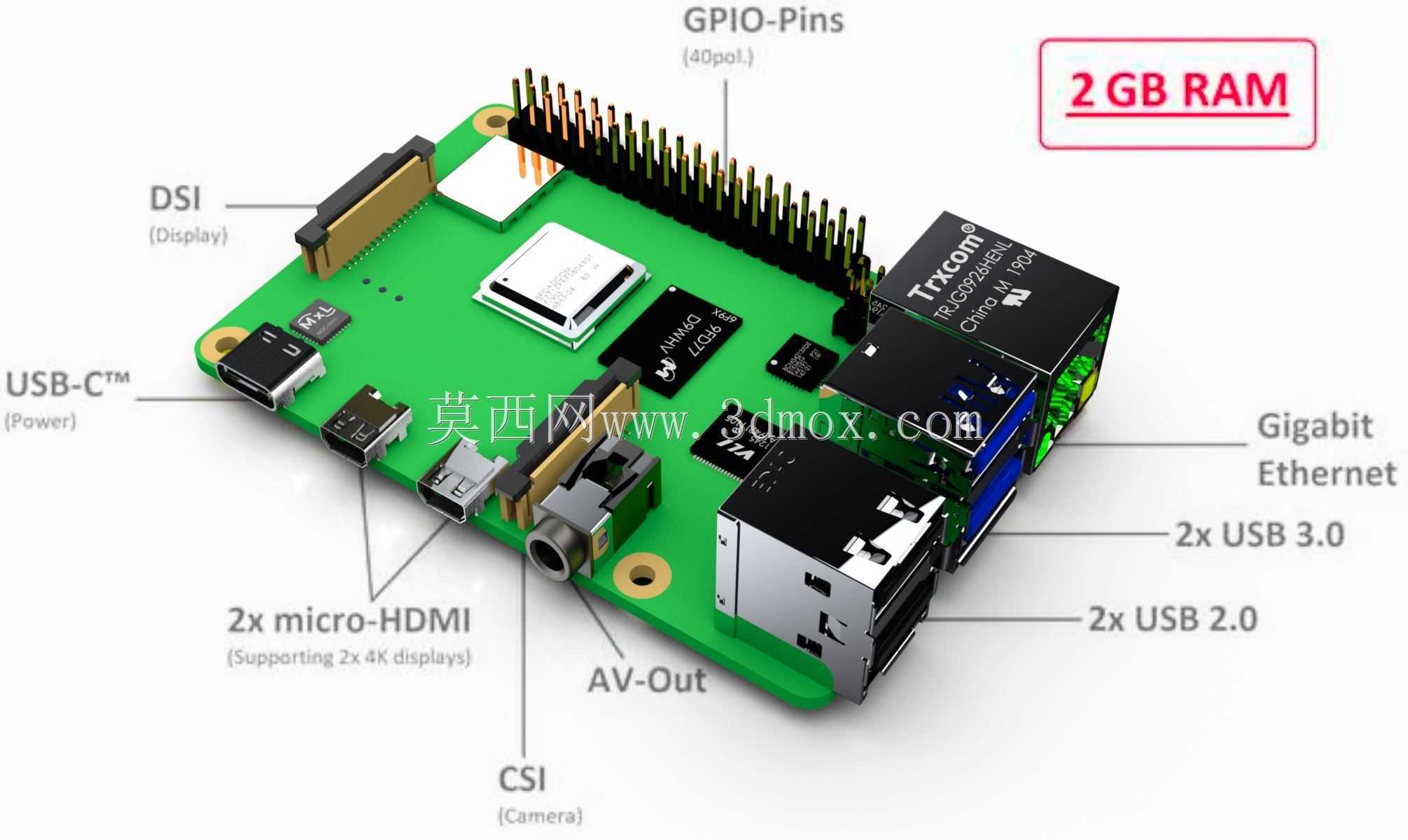

在嵌入式开发与小型智能设备搭建场景中，树莓派4B型开发板是应用频次极高的核心控制载体，小到桌面级双屏显示终端、家庭多媒体中心，大到分布式智能家居控制节点、轻型工业网关、教学用小型机器人主控单元，都能见到它的身影。做这款开发板的三维结构，核心是为了给各类外设适配、外壳设计、集成安装提供精准的尺寸参考，毕竟实际项目里，很多时候需要把开发板嵌入到定制化的设备壳体中，或是叠加各类功能扩展板，没有精准的三维结构做参照，很容易出现接口对位偏差、安装孔位错位、结构干涉的问题。整个开发板的结构还原覆盖了板载的全部核心部件，包括板身的PCB基板、排布的各类接口、板载存储芯片、以太网接口模块、USB接口组件、GPIO排针阵列、音视频接口、供电接口，还有板上的固定安装孔位，每个部件的相对位置、突出高度都做了对应还原。从安装边界来看，开发板整体为矩形板状结构，四角的安装孔位间距符合通用嵌入式单板的安装规范，板身侧面的各类接口突出板面的高度各有不同，以太网接口和USB接口的突出尺寸最大，GPIO排针的高度要略低于金属屏蔽罩的高度，做外壳设计的时候需要给这些突出部件预留足够的避让空间，尤其是金属屏蔽罩覆盖的核心芯片区域，还要考虑散热间隙的预留，不能让外壳直接贴在屏蔽罩表面，影响核心芯片的散热效率。在结构设计还原的过程中，特意区分了不同部件的装配层级，PCB基板作为基础承载层，所有贴片元件、接插件、屏蔽罩都按照实际焊接装配的位置固定在基板对应位置，排针的针脚间距、每个接口的开口尺寸都和实物保持一致，方便设计扩展结构的时候直接做对位配合。比如做机器人主控安装的时候，往往需要把开发板固定在亚克力或者金属安装支架上，这时候四角安装孔的孔径、孔位到板边的距离就直接决定了支架的开孔位置，而侧面接口的位置则决定了设备外壳上开口的对应位置，稍有偏差就会导致外接插头无法正常插入。另外板上的Micro HDMI接口位置、Type-C供电接口位置，也是结构设计中需要重点关注的部分，很多定制外壳会因为接口位置的尺寸偏差，导致HDMI线或者供电线插不到位，出现接触不良的问题。这款三维结构把每个接口的内凹深度、外围轮廓都做了精准还原，能直接用于配套结构的干涉检查，在设计阶段就排除装配冲突的问题，不用等到实物打样之后再反复调整尺寸，能大幅缩短配套外设、定制外壳的开发周期。对于嵌入式开发的结构工程师来说，精准的开发板三维模型不用自己花费大量时间去测绘每个部件尺寸，直接导入到装配环境中就能开展后续的结构设计工作，不管是做堆叠式的扩展板设计，还是做封闭式的设备外壳，都能有可靠的尺寸参照。
