中等粘度工况用西格玛叶片式搅拌器结构设计

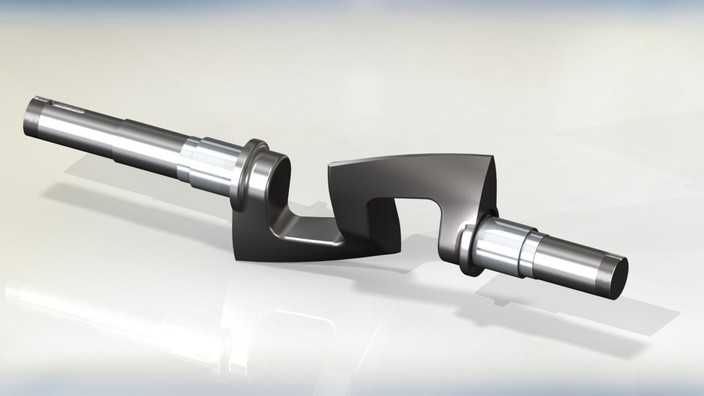

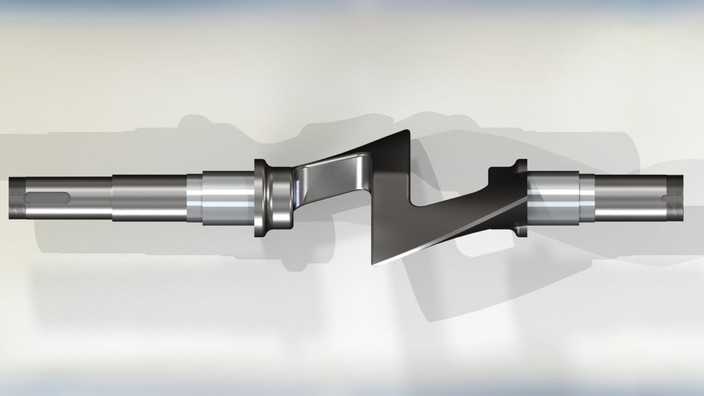

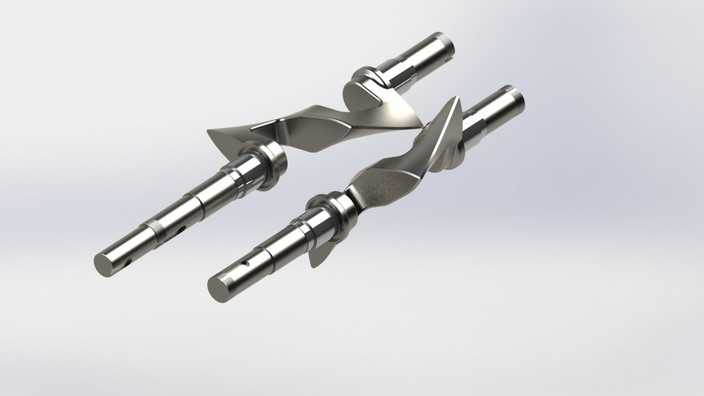

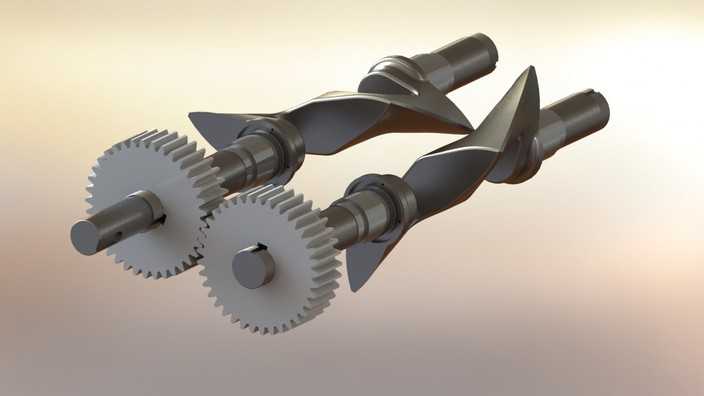

本作品为针对中等粘度物料混合工况设计的西格玛叶片式搅拌器三维模型，建模过程严格遵循搅拌设备的工程设计规范，先通过参数化草图绘制确定双轴的中心距、轴段直径与长度尺寸，再基于西格玛叶片的曲面啮合特性，通过放样、曲面剪裁、实体加厚等特征完成叶片的主体造型，保证两根搅拌轴上的叶片在转动过程中能够实现无干涉的相互啮合，避免搅拌过程中出现物料卡滞、死角残留的问题。模型的轴段部分按照实际装配需求设计了对应的阶梯轴结构，预留了轴承安装位、密封件装配位以及动力输入端的连接结构，所有倒角、圆角细节均按照机械加工工艺要求进行处理，不存在无法落地生产的尖锐非工艺结构。材质渲染阶段，搅拌轴与叶片部分采用了抛光不锈钢材质，通过调整金属材质的反射率、粗糙度参数，还原了食品、化工搅拌设备常用的304不锈钢表面质感，场景采用柔和的影棚布光，多角度展现叶片的曲面弧度与轴段的装配关系，能够清晰呈现双叶片的啮合间隙与整体结构布局。设计思路上，该搅拌器针对中等粘度物料的混合需求，优化了西格玛叶片的螺旋角度与曲面曲率，相比普通桨叶搅拌器能够产生更强的剪切、折叠、捏合作用，让高稠度物料在搅拌腔体内得到充分的翻动与混合，双轴反向转动的结构设计能够持续将物料推送至叶片啮合区域，避免物料在腔壁处堆积，整体结构紧凑，传动端的轴伸尺寸符合通用减速电机的安装标准，可直接适配常规的搅拌设备机架，能够用于捏合机、密炼机等中等粘度物料处理设备的核心搅拌部件设计参考，模型的所有特征均保留参数化编辑属性，可根据实际处理的物料粘度、腔体容积调整叶片直径、轴长、啮合间隙等核心参数，适配不同规格的搅拌设备设计需求。
