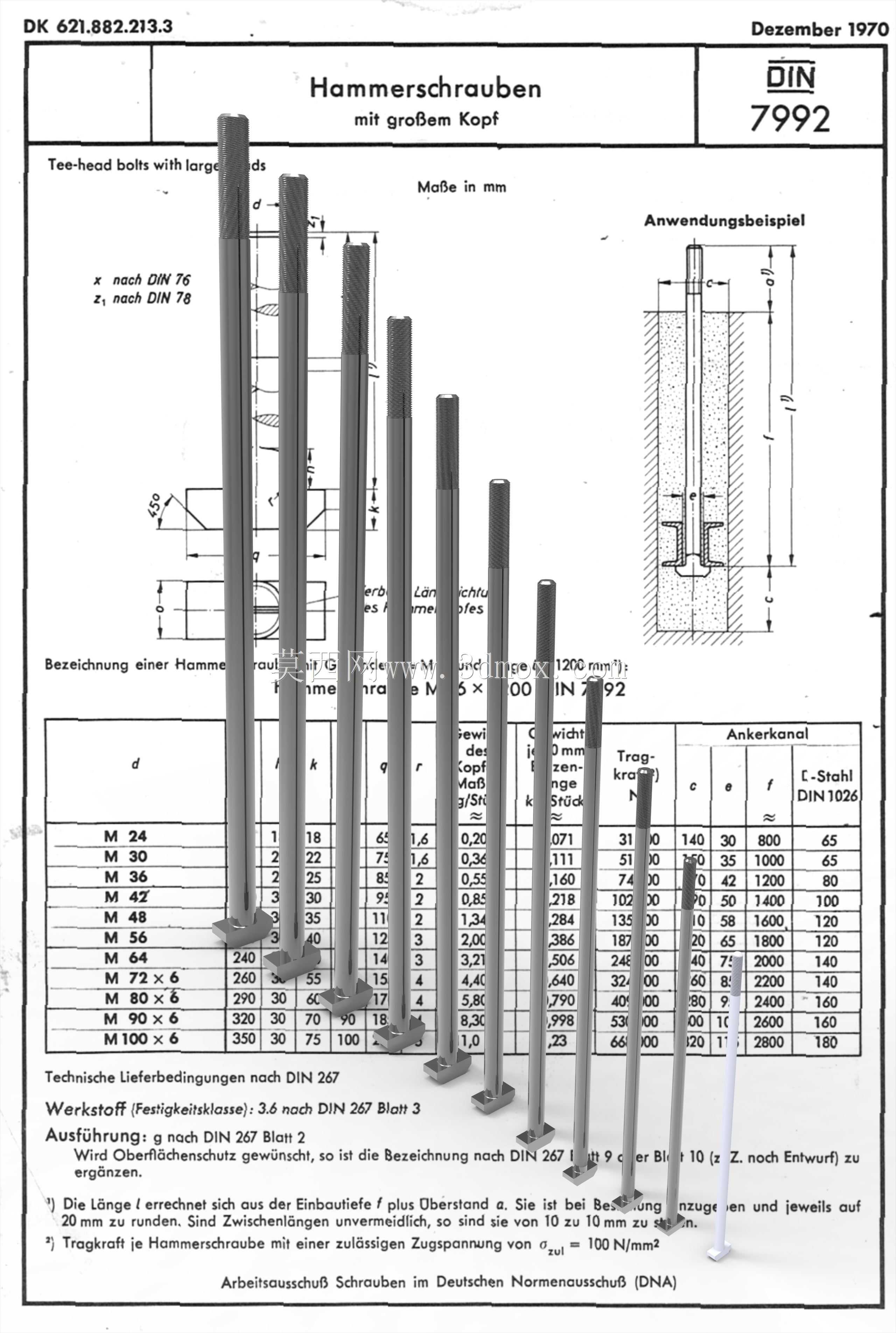

德标大柱头T型头地脚螺栓规格参数三维模型

这类大柱头T型头地脚螺栓，主要应用于重型工业设备的基础预埋固定场景，常见于大型锻压机床、重型发电机组、港口起重设备、大型冲压生产线的混凝土基础安装环节，承担设备运行过程中产生的竖向载荷、水平剪切力以及交变振动载荷的传递作用，避免设备在长期重载、启停冲击、振动工况下出现位移、倾覆风险。从结构设计来看，该系列螺栓采用大直径圆形柱头配合T型杆身的结构，柱头端面平整，可与设备底座的T型槽配合实现快速卡装定位，无需额外加工配套的防转卡槽，安装时可直接从设备底座T型槽的端口滑入就位，相比传统弯钩型地脚螺栓，安装调整余量更大，对中找正效率更高。杆身部分采用全螺纹或分段螺纹设计，螺纹精度符合通用紧固件公差要求，可配套标准六角螺母、平垫圈、防松垫圈使用，螺纹段长度覆盖不同设备底座厚度、二次灌浆层厚度的安装需求，适配不同深度的混凝土预埋孔洞。尺寸覆盖M24至M100的公称直径范围，不同直径规格对应不同的杆身长度、柱头直径、柱头厚度参数，每个规格的尺寸公差都严格遵循对应工业标准的要求，安装时需注意，预埋孔洞的直径需大于螺栓最大杆径至少2倍，保证二次灌浆层的填充厚度足够，灌浆层采用无收缩细石混凝土时，需确保螺栓埋入深度符合对应规格的最小埋深要求，避免出现拔脱失效。柱头与杆身的过渡位置采用圆角过渡，避免应力集中导致的断裂风险，杆身表面做氧化处理，具备基础的防锈能力，适合在常规工业厂房的非强腐蚀环境下使用，若应用于腐蚀工况，可额外做热浸镀锌或达克罗表面处理。建模过程中，每个规格的螺纹都采用真实螺旋扫描特征生成，而非贴图模拟，可直接用于设备安装的干涉检查、基础预留孔的位置校核、安装工装的配套设计，也可用于装配仿真环节，模拟螺栓穿入、螺母锁紧的完整安装流程，帮助设计人员提前排查安装空间不足、螺栓与周边管线干涉等现场安装问题。在设备基础设计阶段，可直接调用对应规格的螺栓模型，匹配设备底座的安装孔位，快速完成预埋螺栓的布置图设计，核对螺栓露头长度是否满足螺母锁紧的最小螺纹啮合长度要求，避免现场安装时出现螺纹长度不足、螺栓埋深不够等问题。
