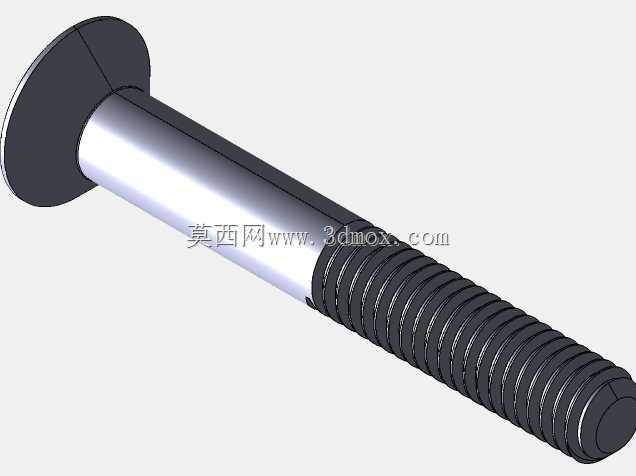

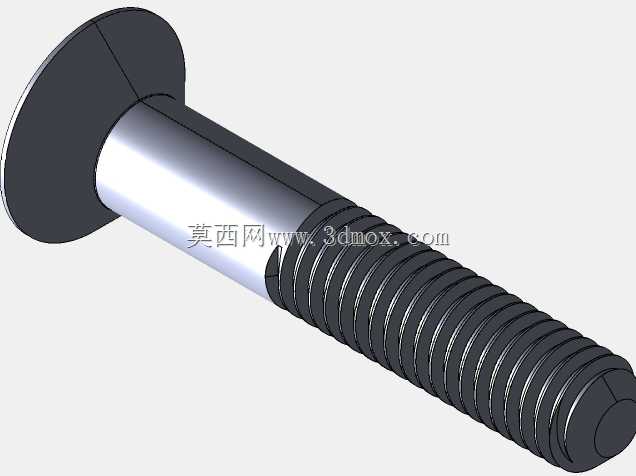

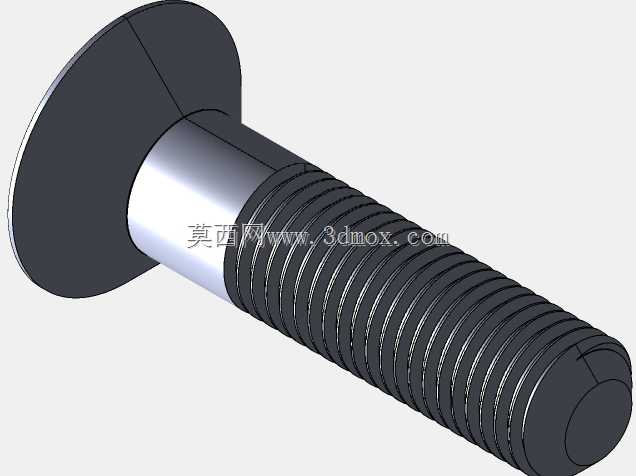

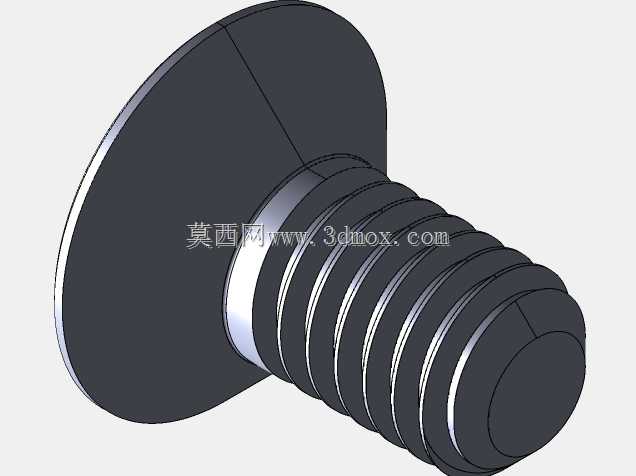

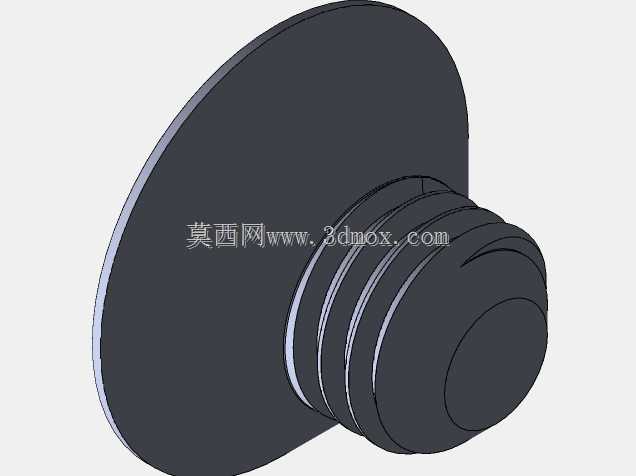

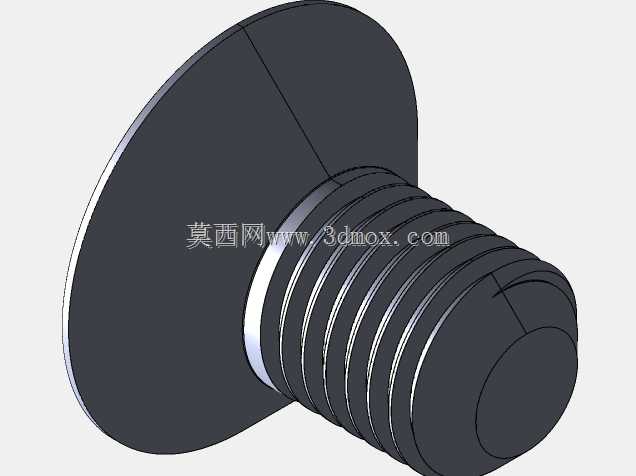

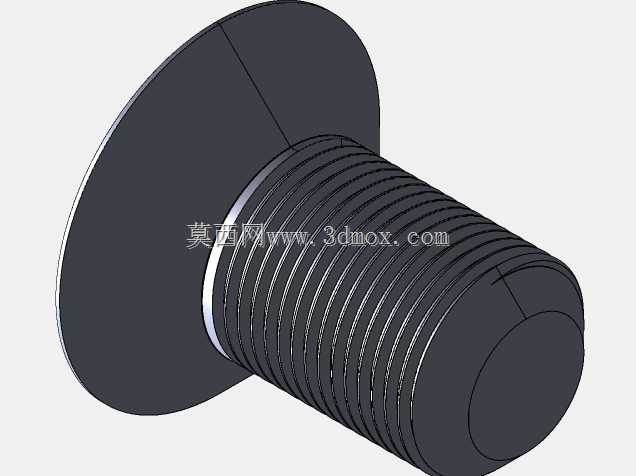

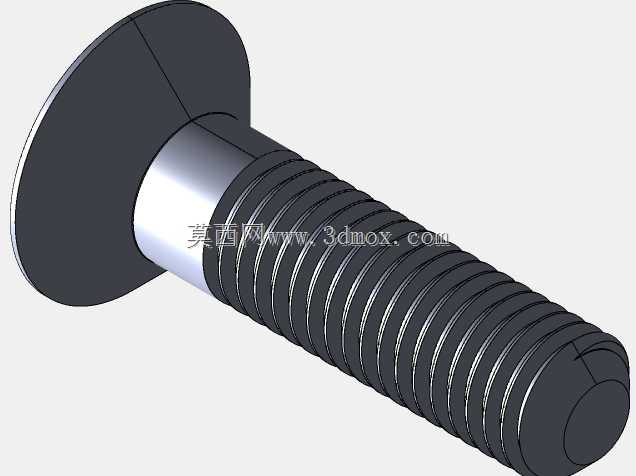

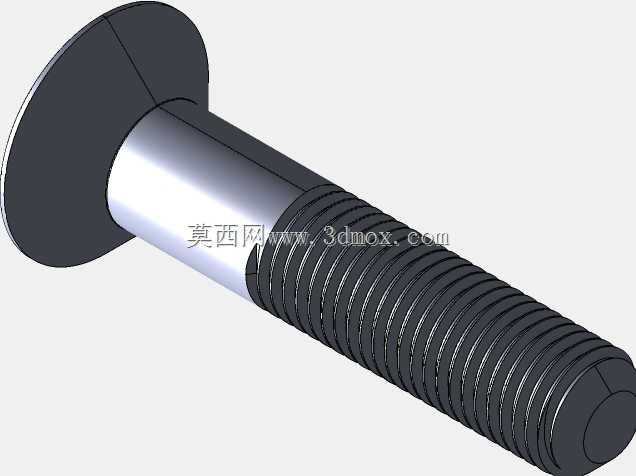

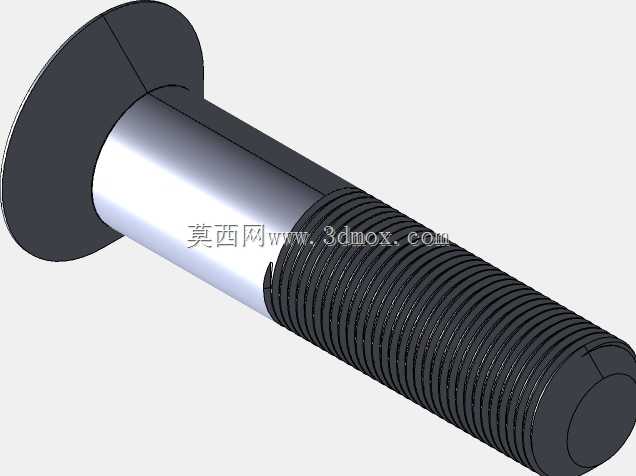

德标内六角沉头螺钉全规格系列模型

在各类机械结构装配场景中，沉头类紧固件的选型直接关系到装配后外观平整度、连接强度以及部件运动干涉风险，DIN7991标准下的内六角沉头螺钉，是目前精密设备、工装夹具、钣金结构件装配中应用极广的一类紧固件。这类螺钉的沉头锥角设计完全匹配标准沉头孔加工参数，装配后螺钉头部可完全沉入工件表面以下，不会出现凸起结构，既能够避免外露的螺丝头剐蹭操作人员、干涉相邻运动部件的行程，也能让装配后的工件外表面保持平整顺滑，在外观要求较高的钣金覆盖件、自动化设备外护板、精密仪器外壳的连接场景中，这类螺钉的使用占比远高于其他头型的紧固件。

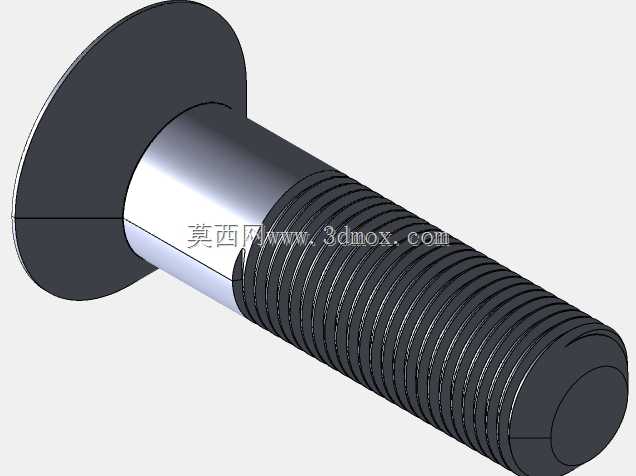

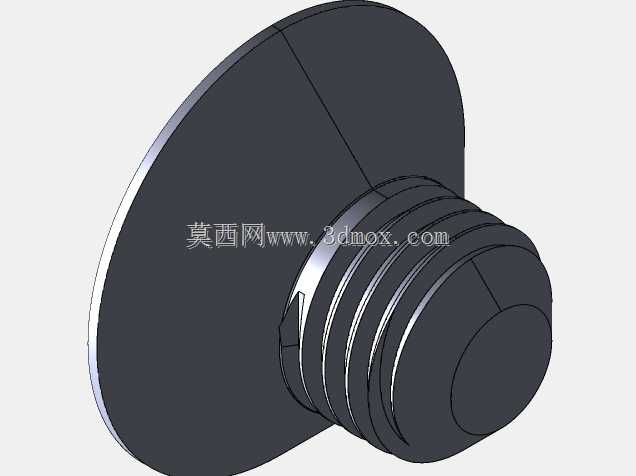

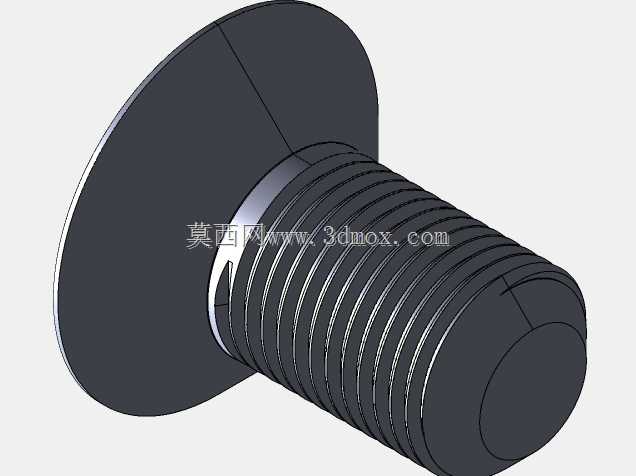

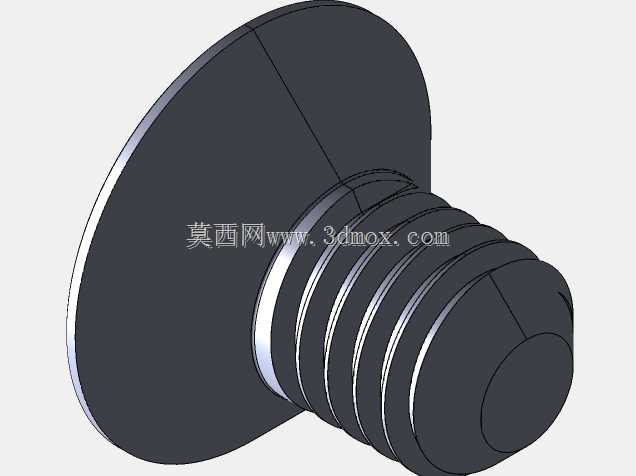

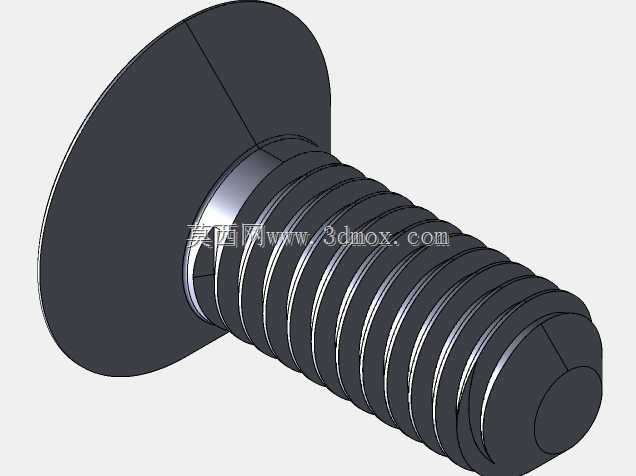

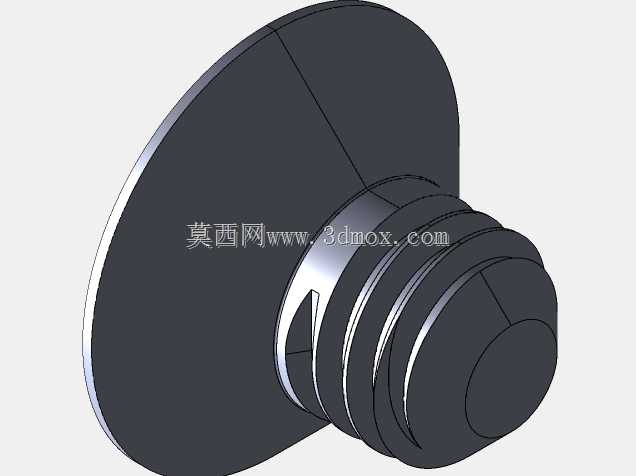

从设计逻辑来看，这套覆盖M3到M20全尺寸段的螺钉模型，完全遵循德标DIN7991的尺寸公差要求，头部锥度、内六角对边尺寸、螺纹公称直径与螺距的匹配、螺杆长度的梯度设置都严格对应标准参数，建模时特意做了螺纹收尾处的退刀结构还原，能让工程师在做装配干涉检查时，精准判断螺丝拧入后的实际占用空间，避免出现螺丝长度过长顶穿工件、或是头部锥度与沉头孔不匹配导致装配后头部凸起的问题。做结构设计时，很多新手容易忽略沉头螺钉的头部安装边界，这套模型把不同规格对应的头部直径、头部厚度、沉头深度要求都做了精准还原，在排布螺丝孔位时，可以直接调用模型匹配沉头孔的加工尺寸，不用反复核对标准手册上的参数，能大幅减少孔位设计出错的概率。

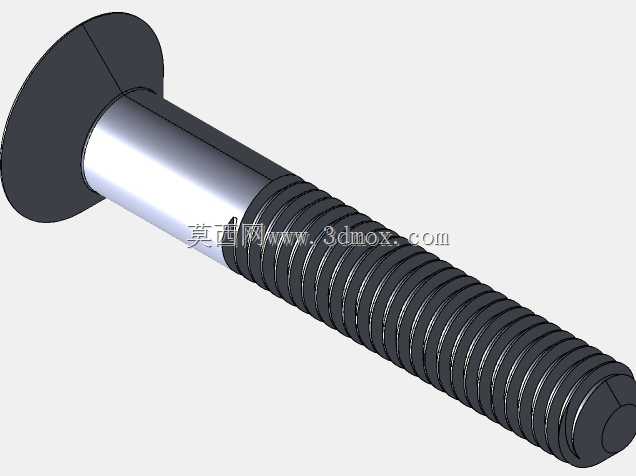

实际选型过程中，不同工况对螺钉长度的需求差异极大，比如薄钣金连接只需要短规格的全牙螺钉，而厚板叠装、带隔套的连接场景则需要更长的半牙规格，这套模型覆盖了常用的长度梯度，适配不同的拧入深度需求。内六角的驱动形式相比十字槽、一字槽，能承受更大的拧紧扭矩，不容易出现拧滑牙的问题，在需要一定预紧力的结构连接场景中，可靠性更有保障。做整机装配仿真时，调用这类标准件模型不需要额外做结构简化，模型的细节精度足够支撑干涉检查、装配工艺模拟的需求，不管是做设备的BOM清单统计，还是出加工图纸的孔位标注，都能直接对应标准件的采购参数，减少设计到生产环节的信息偏差。

在非标自动化设备设计、工装夹具制作、小型机械产品开发过程中，这类沉头螺钉的使用量非常大，提前备好全规格的标准模型，能省去大量重复建模的时间，也能避免自行建模时的尺寸偏差导致后续生产装配出现问题。模型的螺纹段做了符合工程实际的简化处理，既保留了螺纹的视觉特征方便区分规格，也不会因为螺纹细节过于复杂导致装配文件过大，影响大型装配体的运行流畅度。
