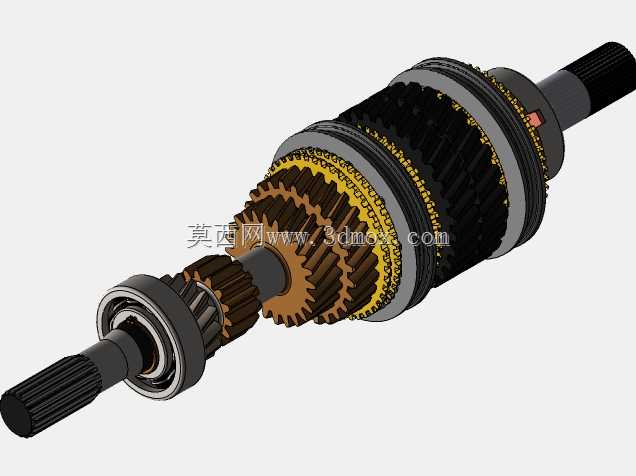

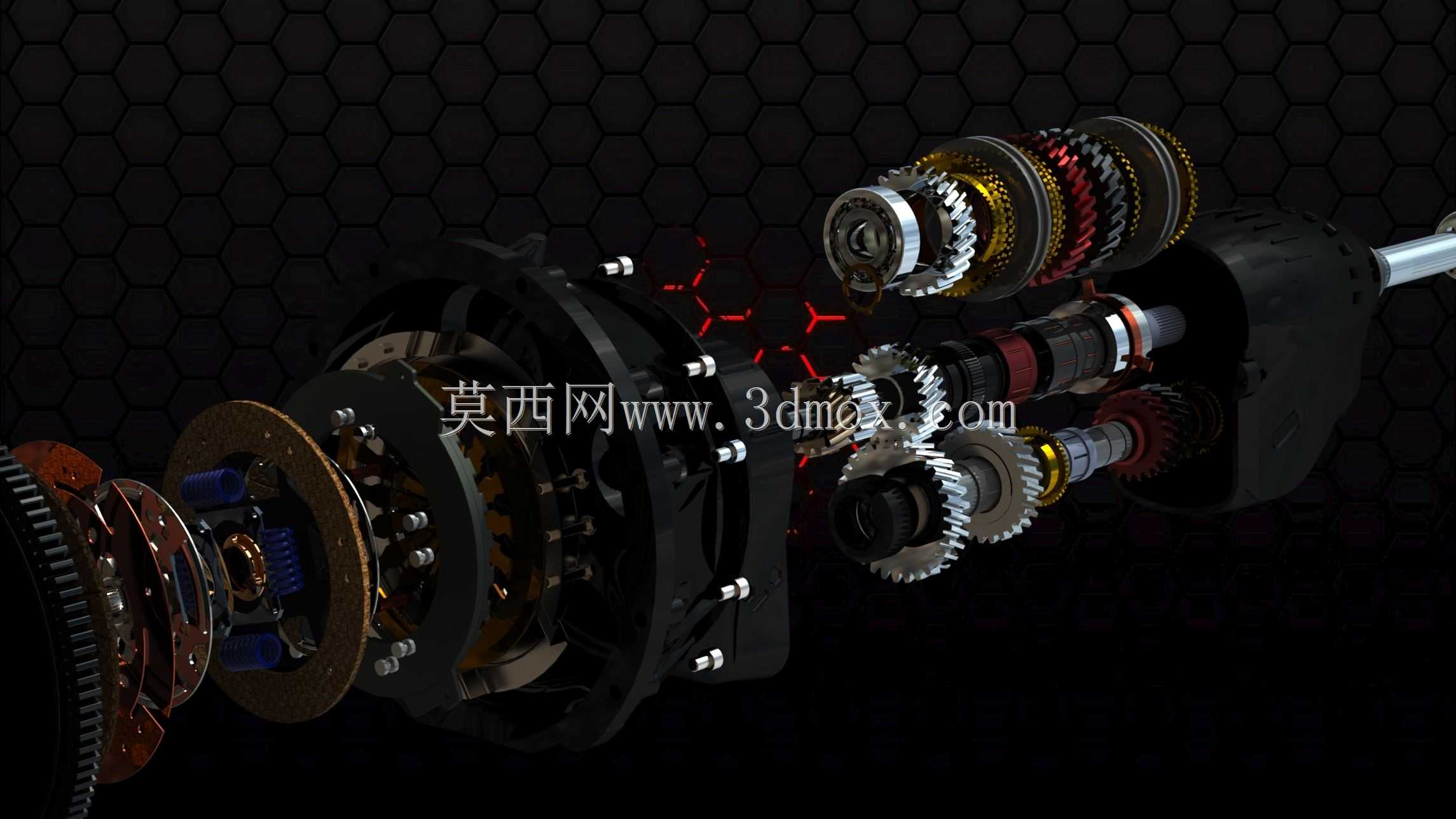

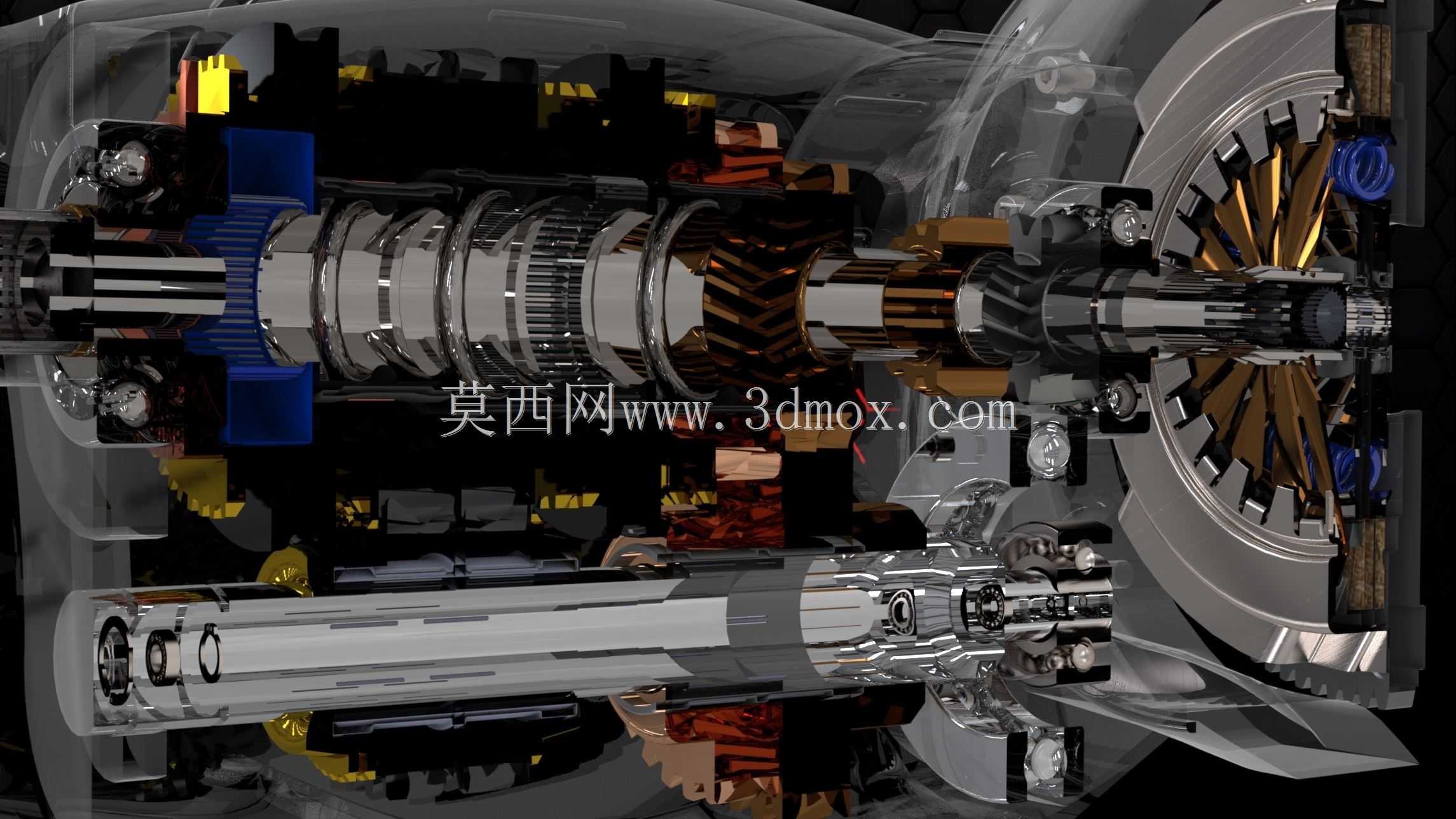

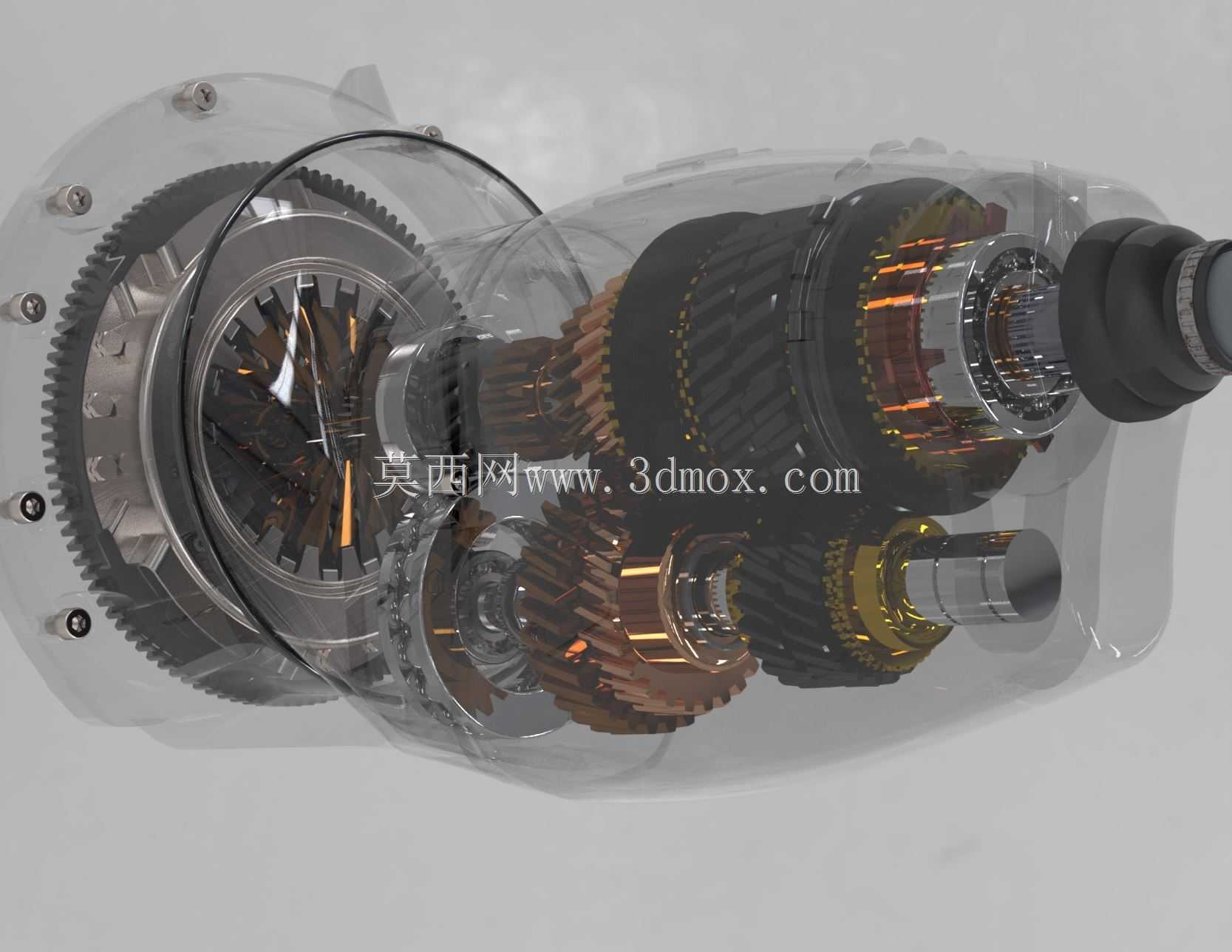

这套传动总成结构,核心承担车辆动力传递路径的通断控制与转速扭矩匹配功能,在整车动力链路中,直接衔接发动机动力输出端与驱动桥输入侧,日常行驶过程中,起步阶段的动力柔性衔接、换挡过程中的动力暂时切断、行驶工况下的扭矩稳定传递,都依赖这套总成的结构配合完成。从结构组成来看,整套总成由160个独立零件组合而成,包含常啮合斜齿轮组、同步器组件、摩擦式离合器压盘与从动盘、换挡拨叉机构、输入输出轴系、支撑轴承组、壳体密封结构等核心部分,各零件间的配合公差经过反复校核,轴系的同轴度、齿轮啮合侧隙、离合器摩擦片的压紧行程都匹配乘用车传动系统的通用设计规范。设计过程中优先考虑了动力传递的平顺性,斜齿轮的螺旋角选取兼顾啮合重合度与轴向力平衡,离合器膜片弹簧的刚度曲线匹配常用排量发动机的最大输出扭矩,避免起步抖动与换挡冲击;轴系支撑采用深沟球轴承与滚针轴承组合布置,既承担径向载荷,也能抵消齿轮啮合产生的轴向分力,保证高转速工况下的运转稳定性。安装边界方面,总成输入端匹配发动机飞轮壳的标准安装止口,定位销孔位置与主流横置前驱动力舱的安装点位适配,输出端等速驱动轴的连接花键尺寸符合通用乘用车规格,外围的换挡摇臂行程、离合器分离轴承的工作行程都预留了足够的调整余量,不需要额外改动周边附属结构即可完成适配。在教学与结构验证场景中,这套总成的透明化渲染处理可以清晰展示内部动力传递路径:离合器结合状态下,发动机扭矩通过飞轮传递给离合器从动盘,经输入轴传入齿轮箱,通过不同挡位齿轮副的啮合改变传动比,最终经输出轴传递给差速器与驱动轮;离合器分离时,膜片弹簧带动压盘脱离从动盘,切断动力传递,为挡位切换提供无载荷条件。各零件的装配关系完全按照实际量产传动总成的装配顺序设计,从轴承的压装过盈量、齿轮的轴向定位挡圈位置,到密封件的安装沟槽尺寸,都符合机械设计手册中对应的规范要求,既可以作为传动结构教学的直观演示载体,也能为新入门的结构设计人员提供齿轮箱与离合器集成设计的参考样本,帮助理解传动系统中各部件的功能配合逻辑,避免设计过程中出现装配干涉、行程不匹配、支撑刚度不足等常见问题。
- 全部评论(0)
- 模板大小 92.26 MB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS,STEP / IGES,SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类 变速器
