摩擦式无级变速传动机构结构设计

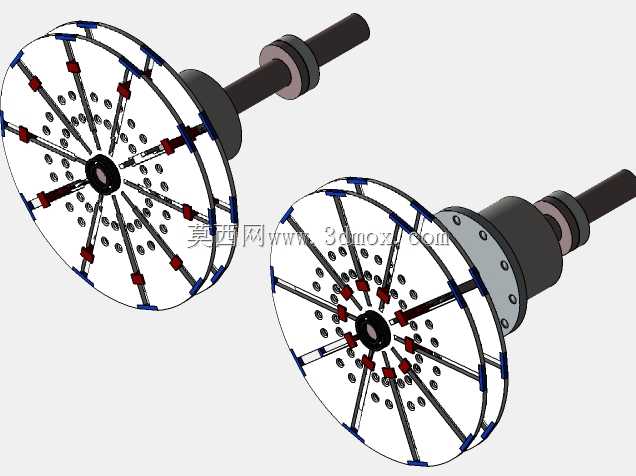

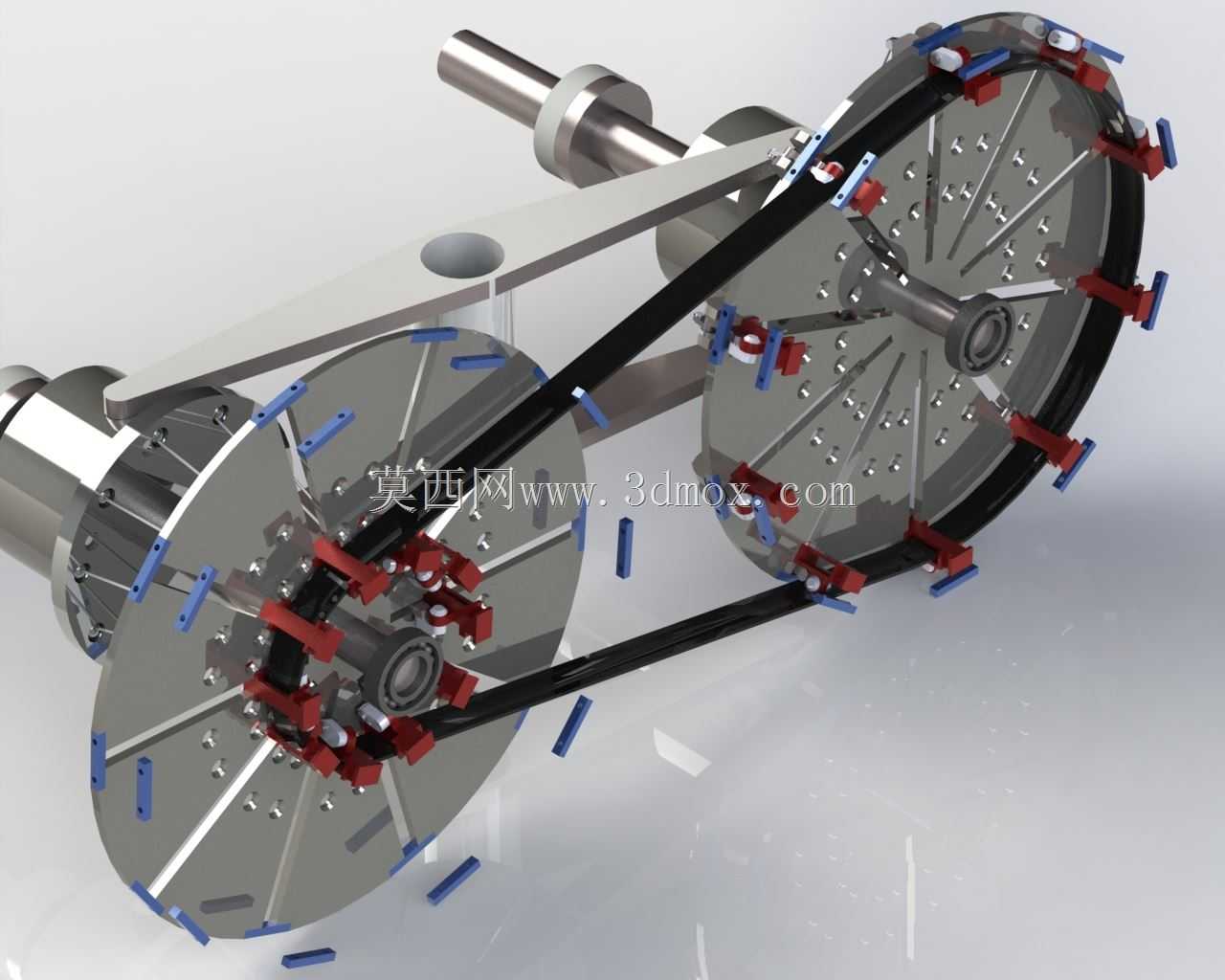

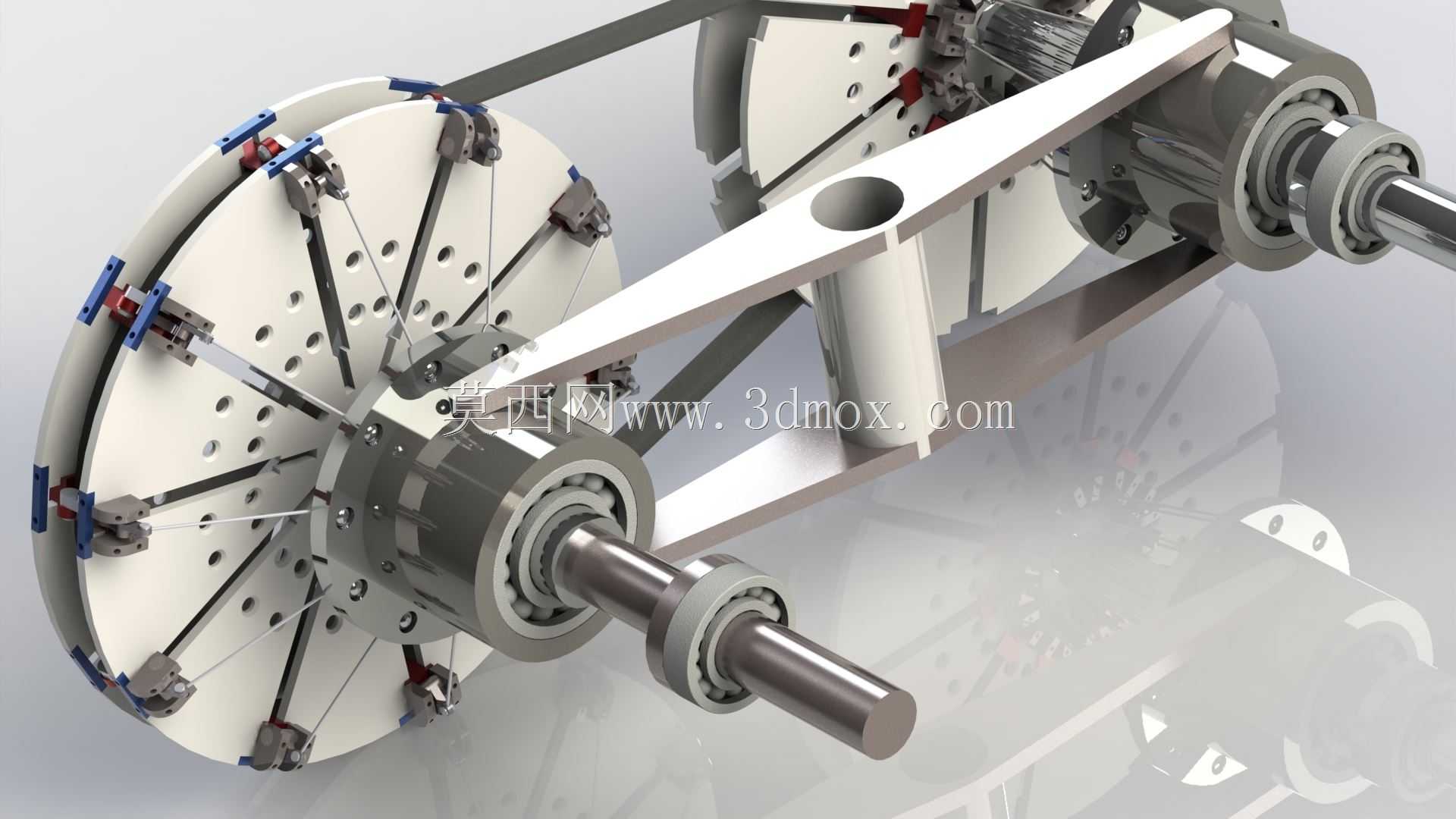

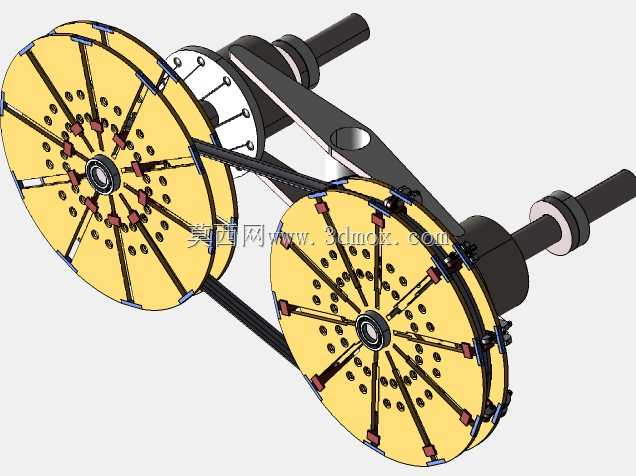

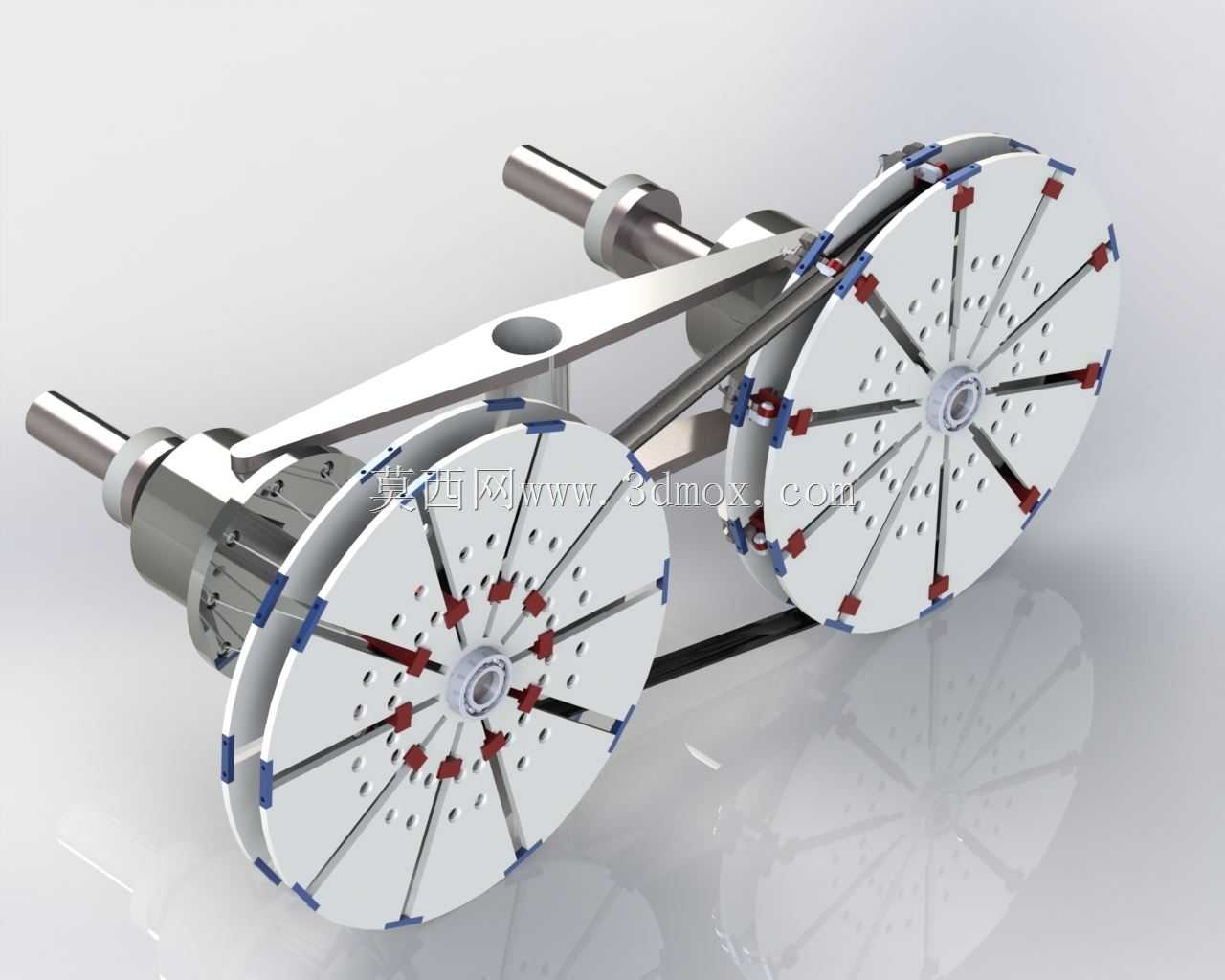

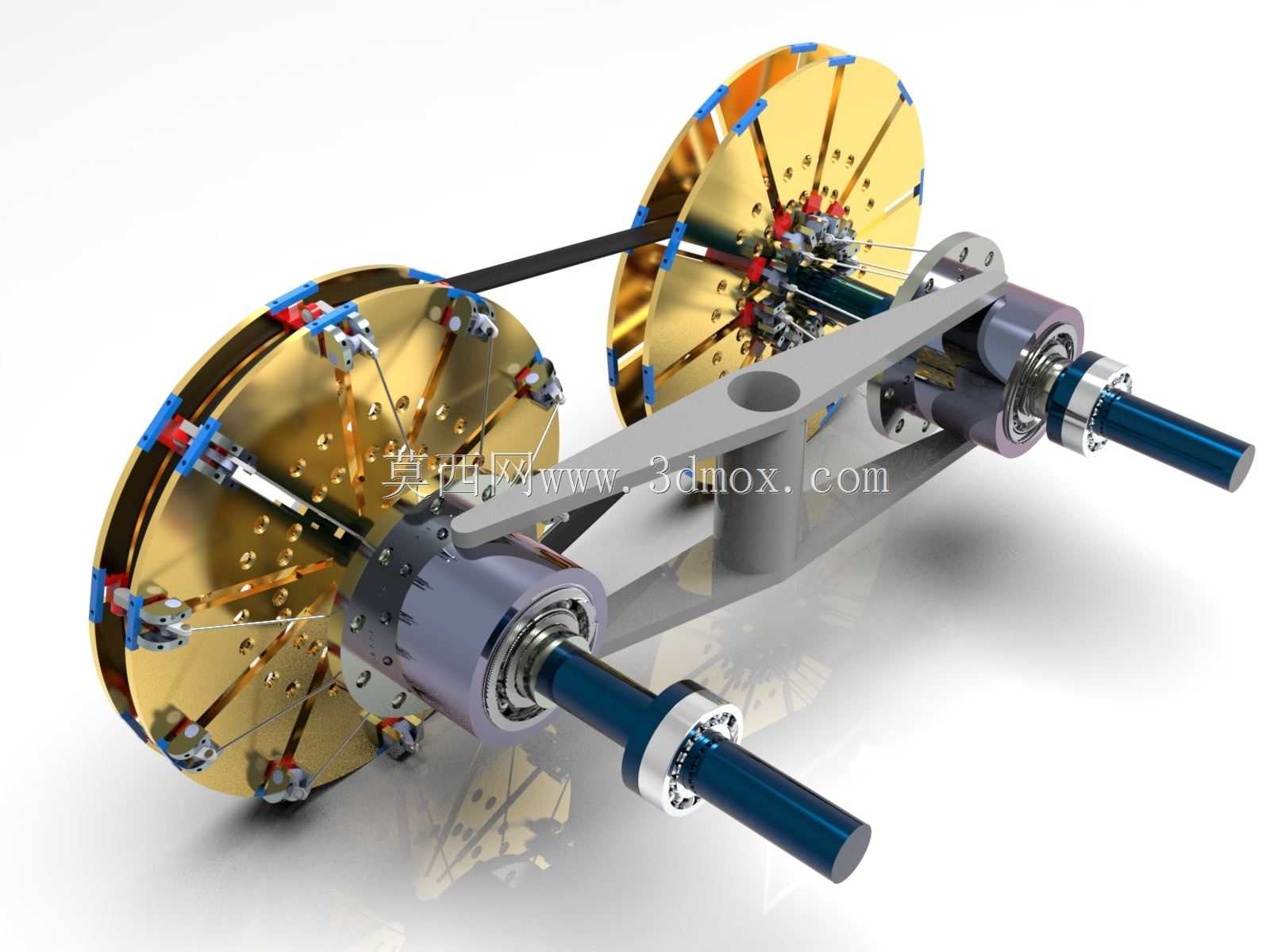

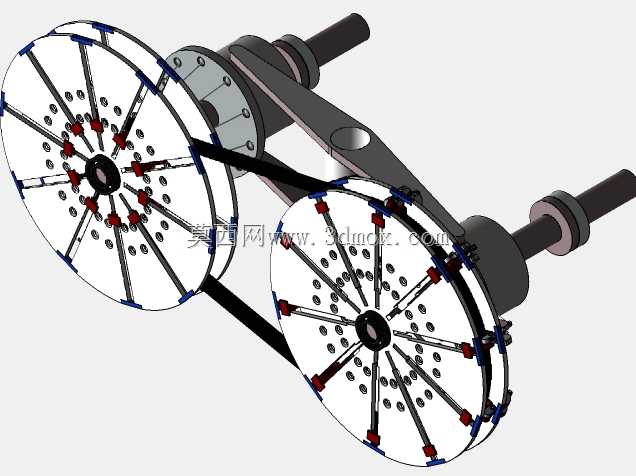

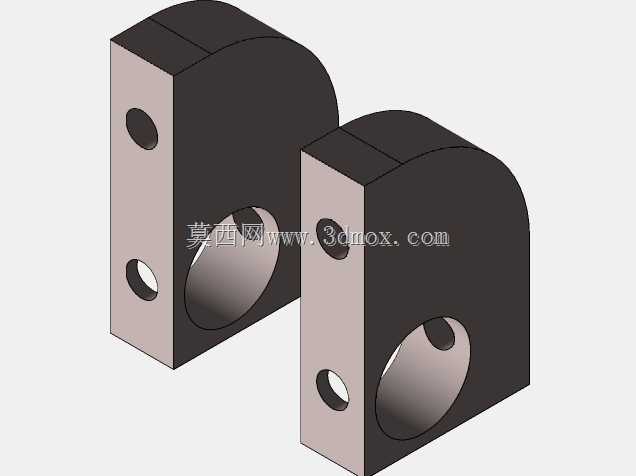

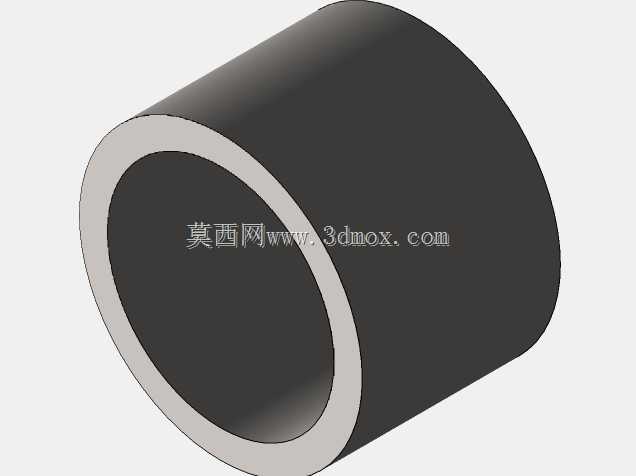

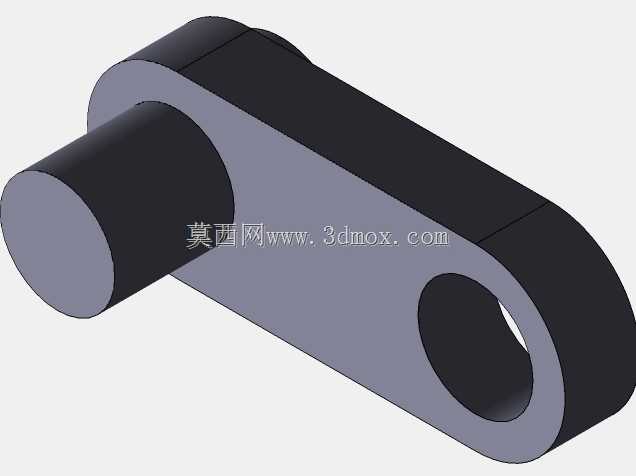

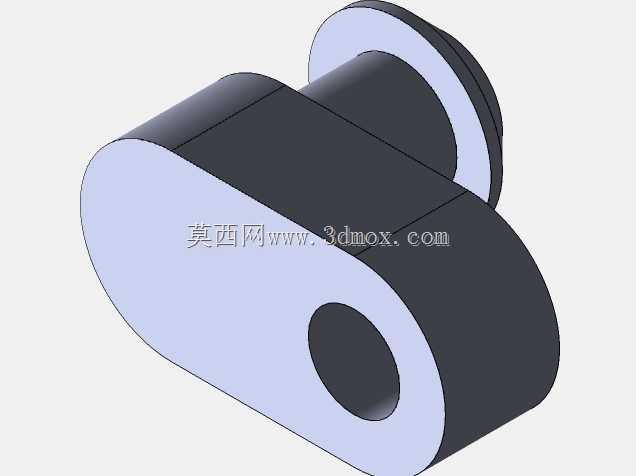

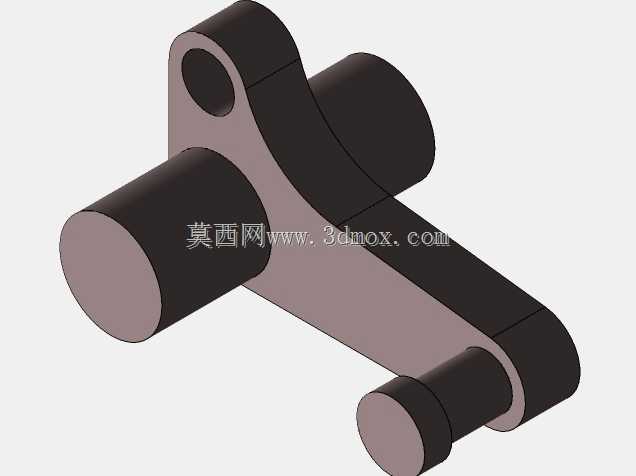

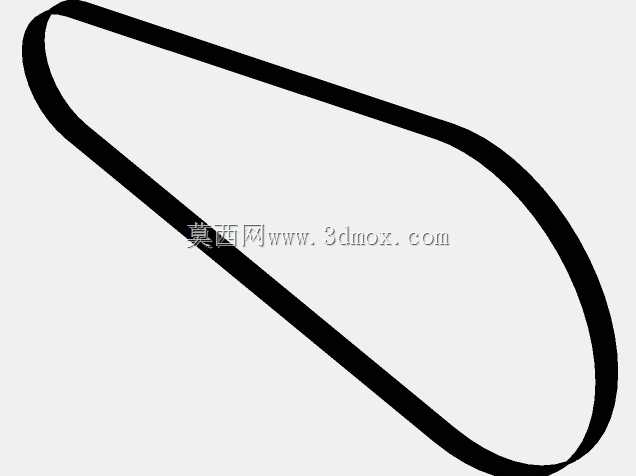

这套摩擦式无级变速传动结构，核心采用双摩擦盘配合中间传力组件的布局，替代传统定比齿轮副的啮合传动，可在运行过程中连续改变传动比，不存在有级变速箱换挡时的动力中断与齿面冲击问题。从整机布局来看，输入与输出轴采用同轴对置布置，两根轴分别通过轴承座支撑在两侧的安装支架上，轴端预留标准轴伸与键槽结构，可直接通过联轴器对接动力源与负载端，轴向安装边界可根据配套机架的间距调整轴承座的固定位置，适配不同安装空间的设备集成需求。

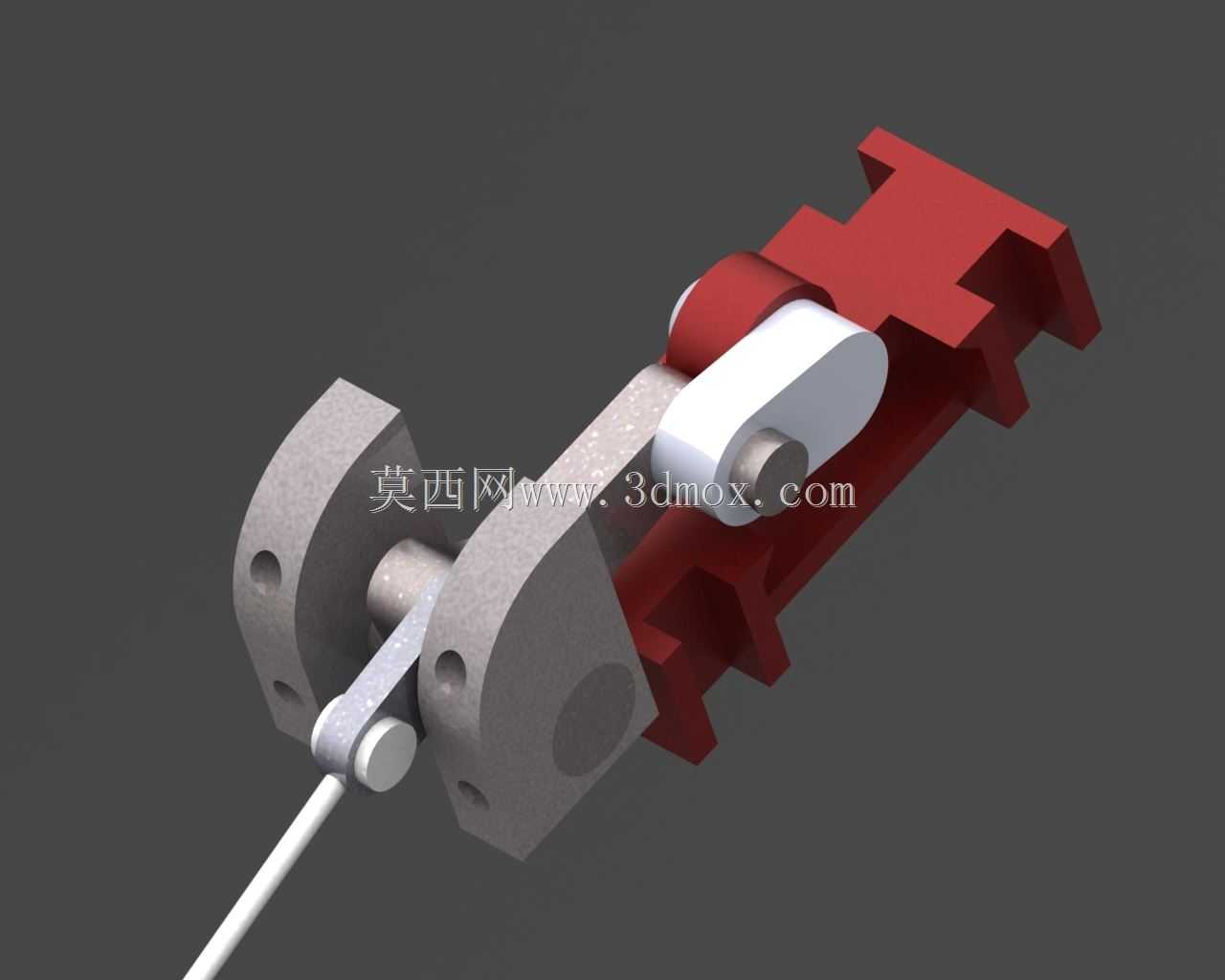

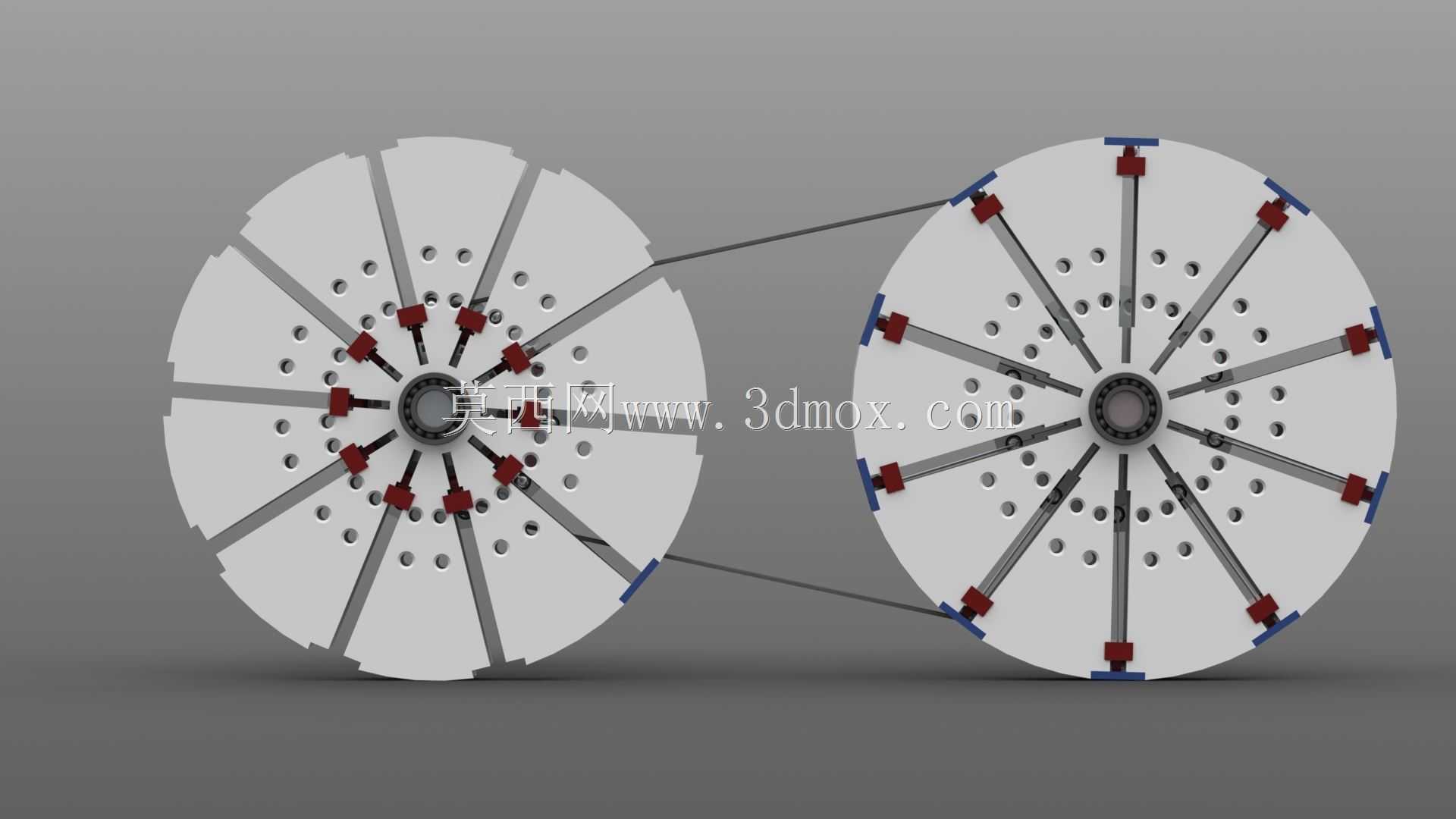

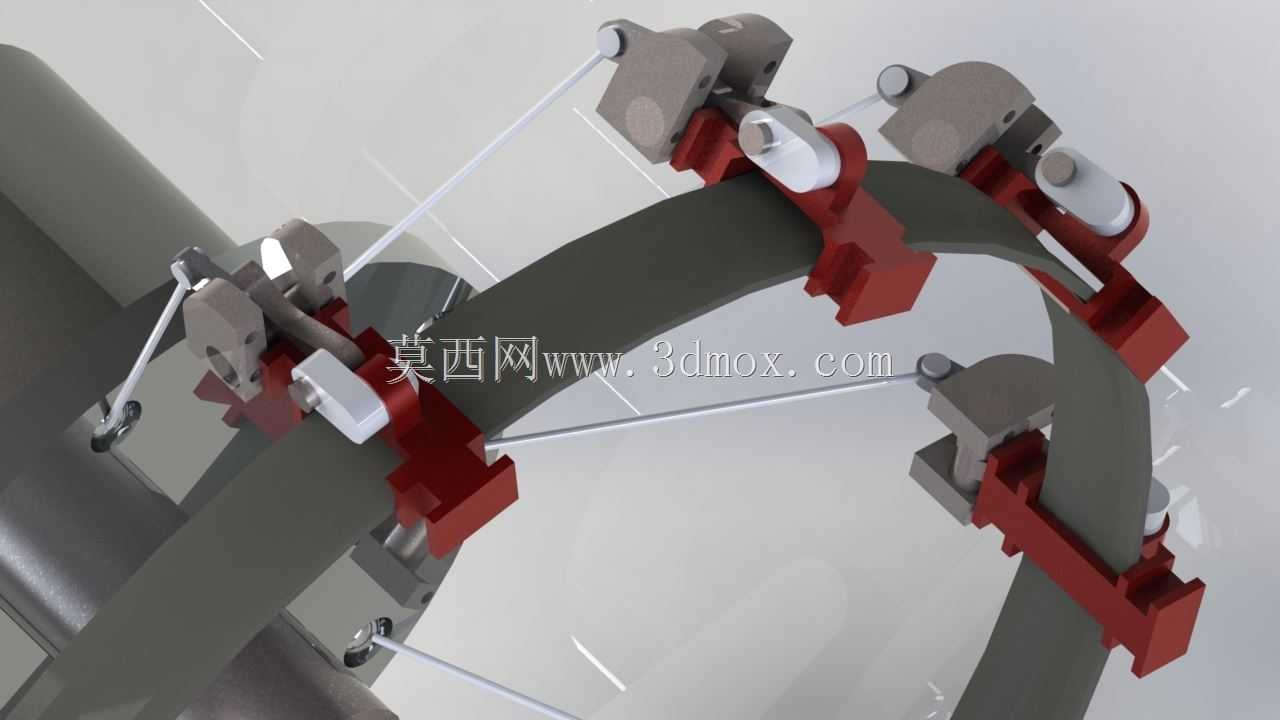

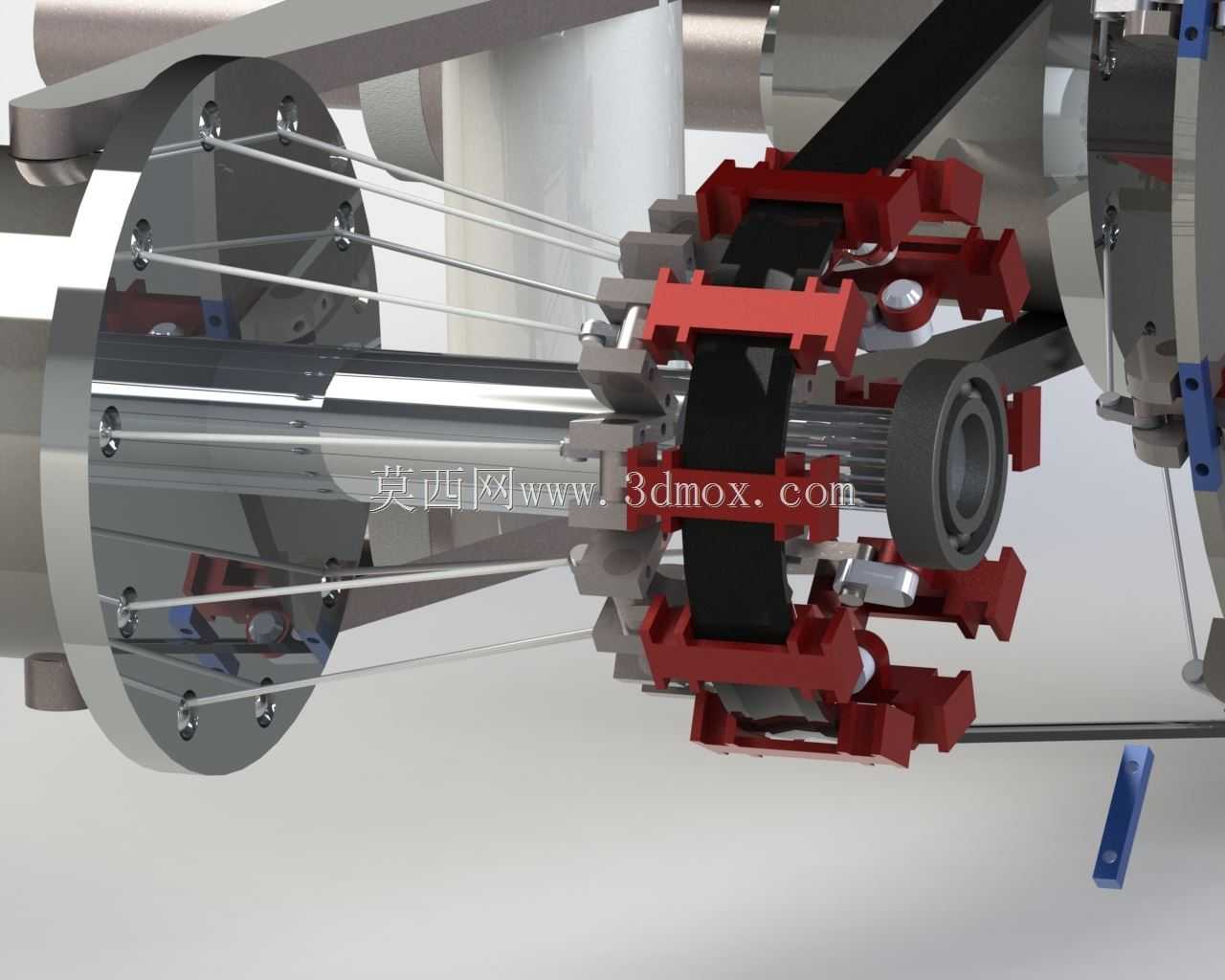

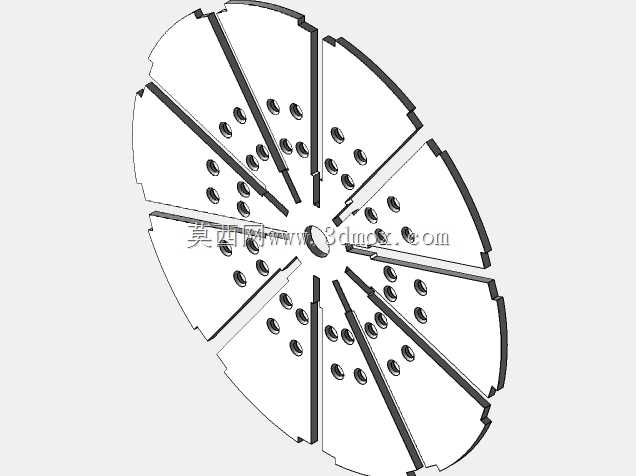

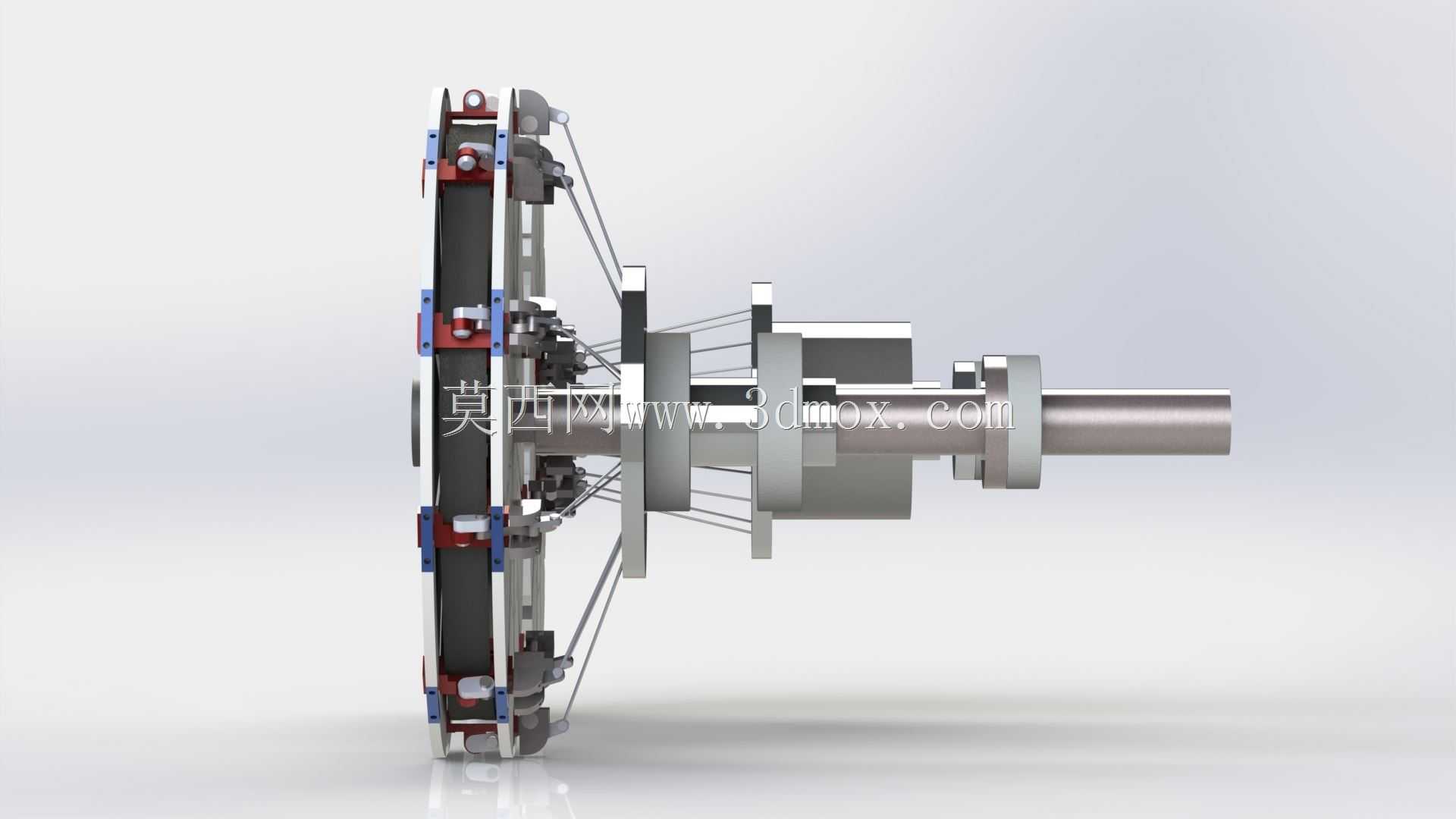

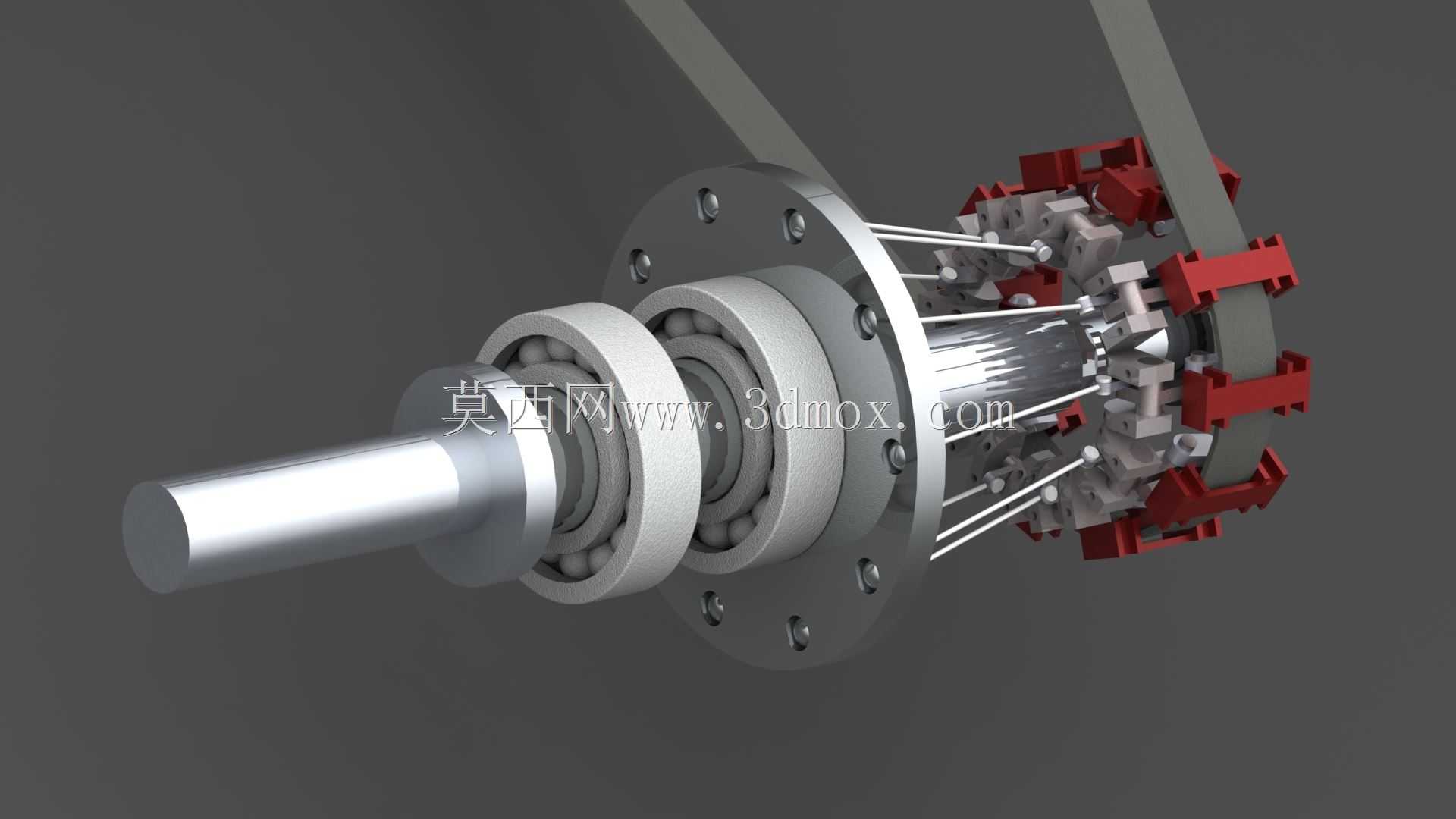

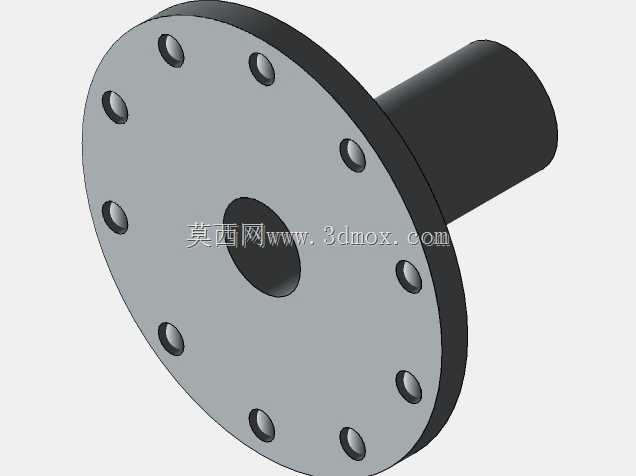

摩擦盘盘面采用大直径轮盘结构，沿圆周方向均匀布置多组可调压紧组件，组件端部的摩擦块与对侧轮盘盘面直接接触，通过调整摩擦块的工作半径改变有效传动直径，进而实现转速与输出扭矩的连续调节。这种多触点摩擦传力的设计，将接触面的压应力分散在多个摩擦块上，既避免了单点接触造成的局部磨损过快，也能在同等压紧力下传递更大的扭矩，运行过程中摩擦面的磨损可通过压紧组件自动补偿，长期使用无需频繁调整间隙。

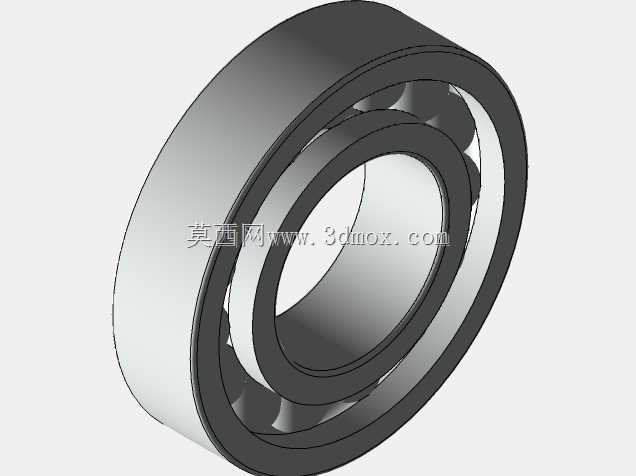

在实际工业场景中，这类变速机构常配套于轻工输送生产线、小型食品加工设备、实验台架等需要灵活调整运行转速的场合，无需更换链轮或齿轮即可匹配不同的工艺节拍。设计过程中重点校核了轴系的同轴度与支撑刚度，两侧支架采用一体式铸造结构，减少轴系运行时的挠曲变形，保证摩擦盘工作面始终保持均匀贴合；轴承选用深沟球轴承承受径向载荷，同时在轴肩位置设置轴向定位结构，抵消摩擦传动产生的轴向分力，避免运行过程中出现轴系窜动。

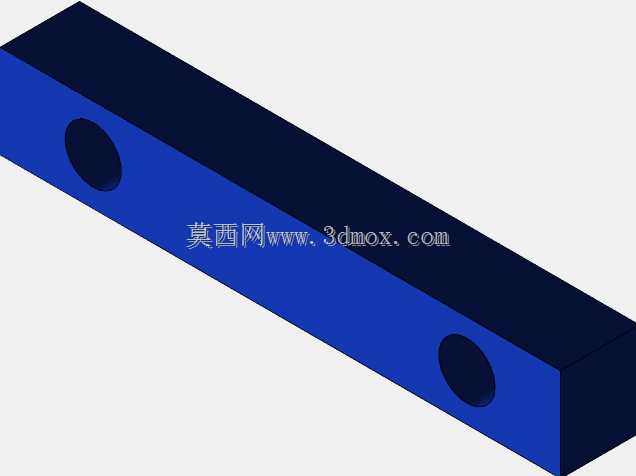

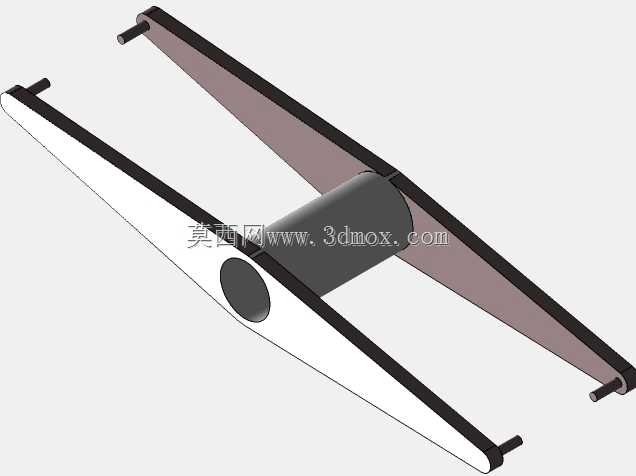

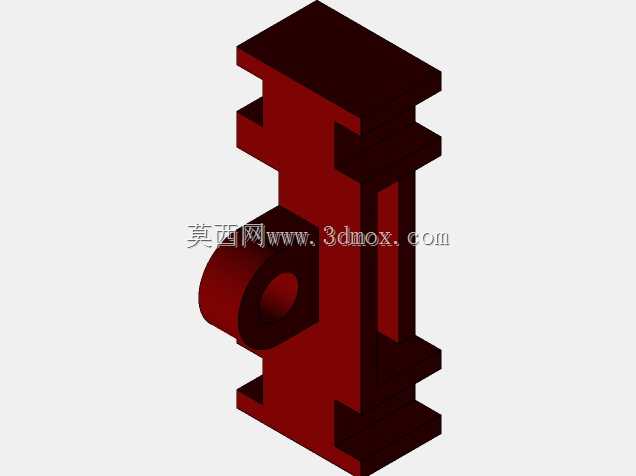

整机的径向轮廓以摩擦盘最大外径为边界，安装时需在轮盘外侧预留不小于轮盘半径的检修空间，方便定期检查摩擦块的磨损量并更换易损件。中间连接支架采用轻量化的筋板结构，在保证整体支撑强度的前提下降低整机自重，支架上的安装孔采用长圆孔设计，允许装配时微调两轴的同轴度误差，降低加工与装配的精度要求。与传统齿轮变速箱相比，该结构传动平稳、噪音低，调速响应速度快，可在负载运行状态下平滑调整转速，特别适合对转速连续性要求较高的工艺场景，同时零件数量更少，加工与维护成本更低，无复杂的齿轮加工工序，普通机加工车间即可完成全部零件的制造。
