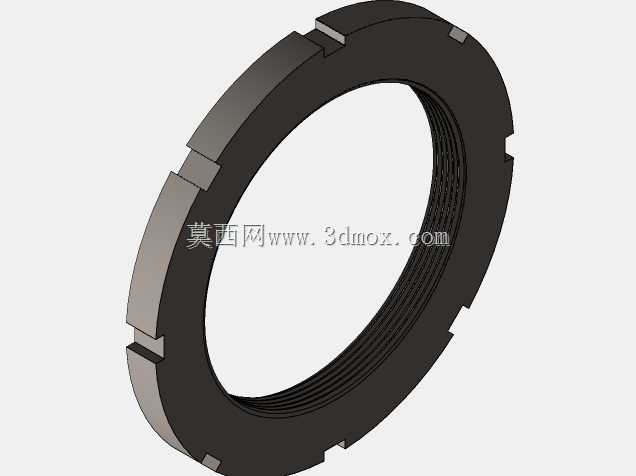

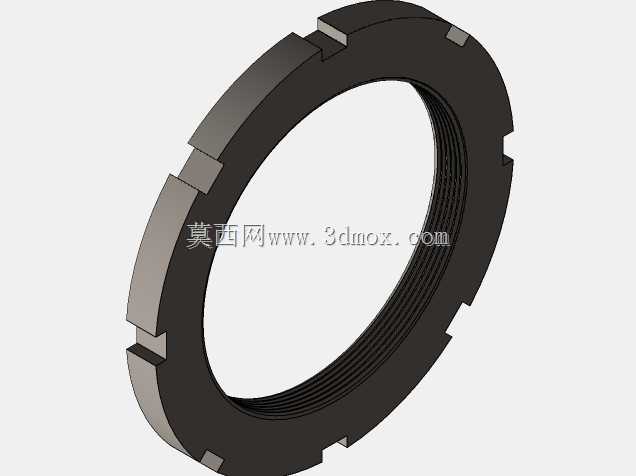

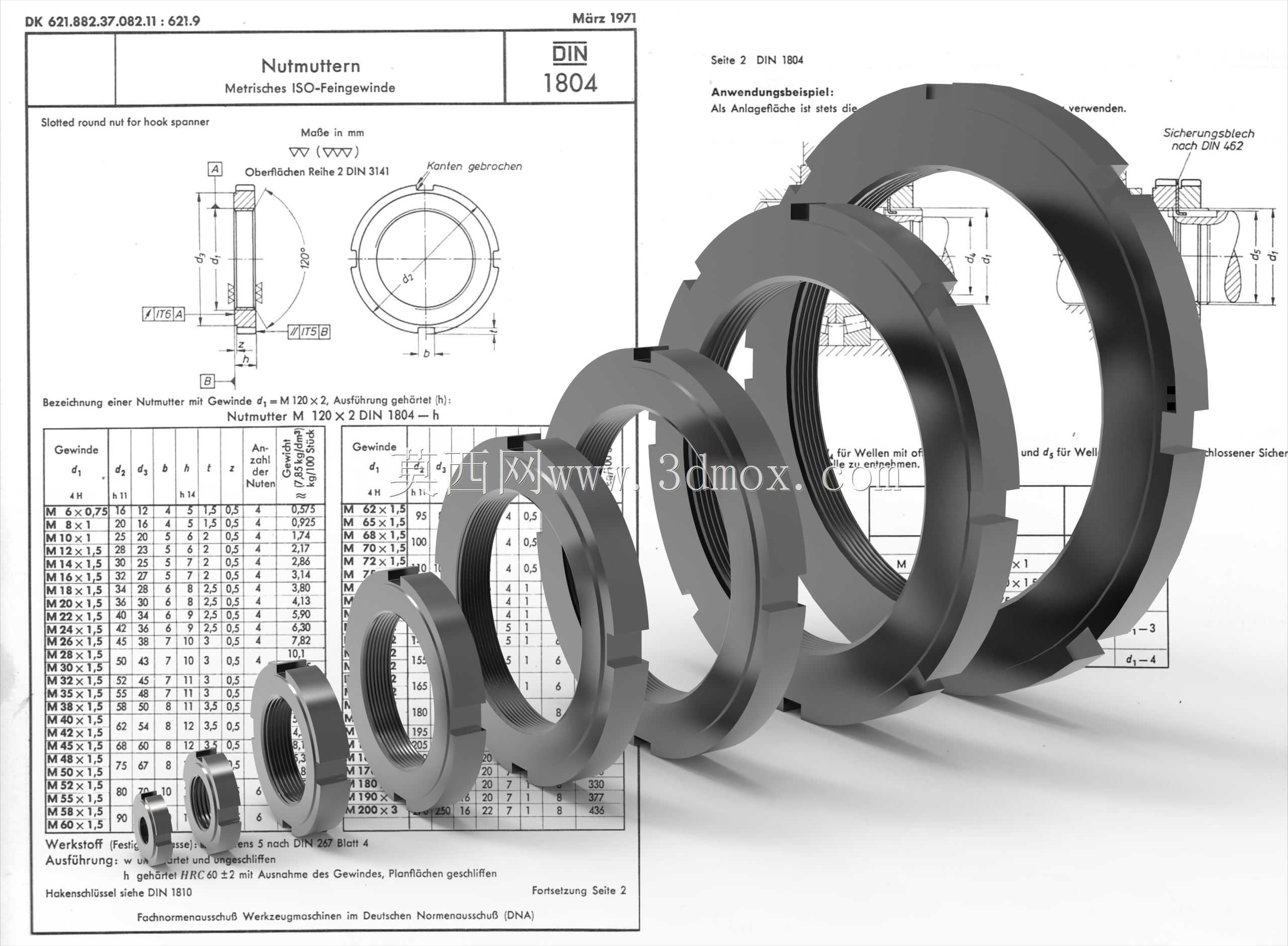

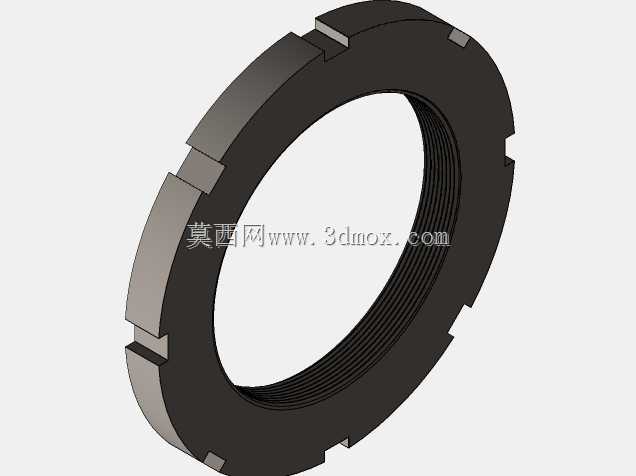

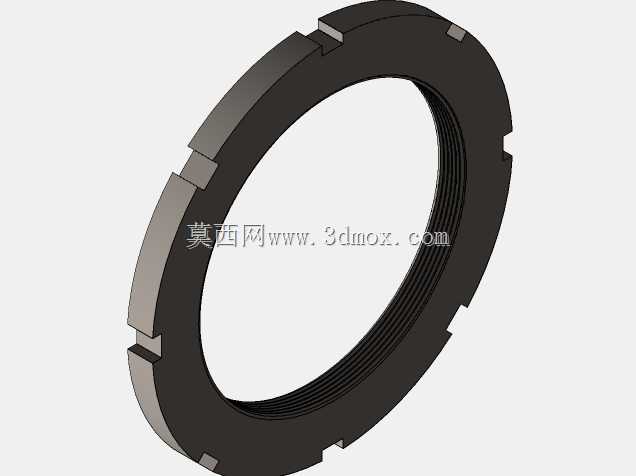

德标钩形扳手用开槽圆螺母结构设计

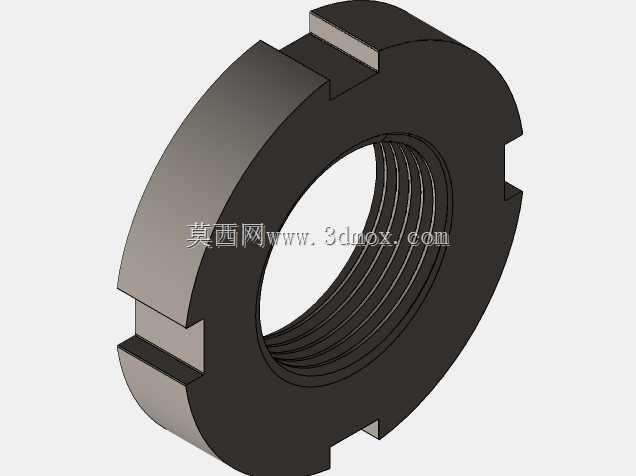

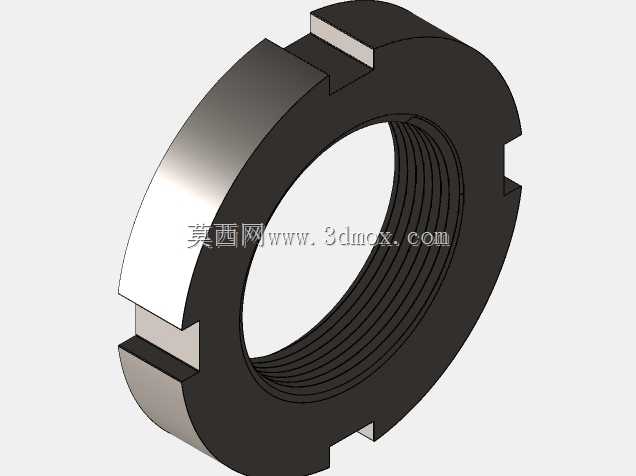

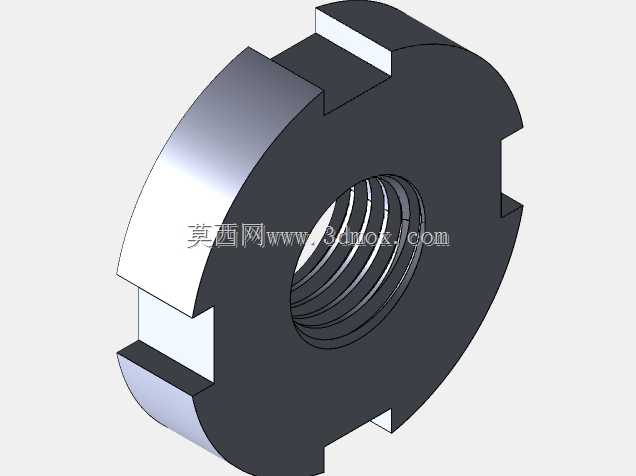

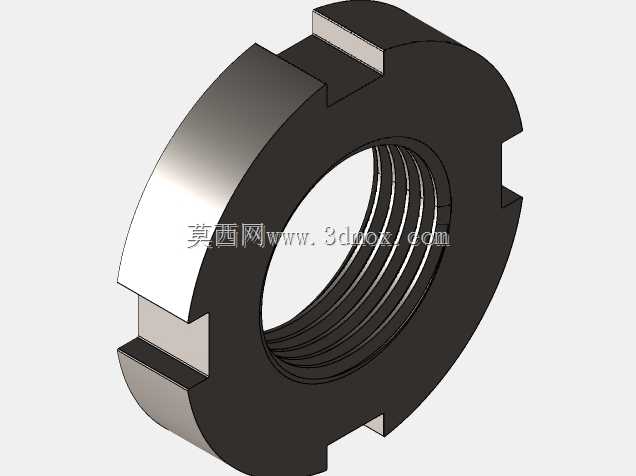

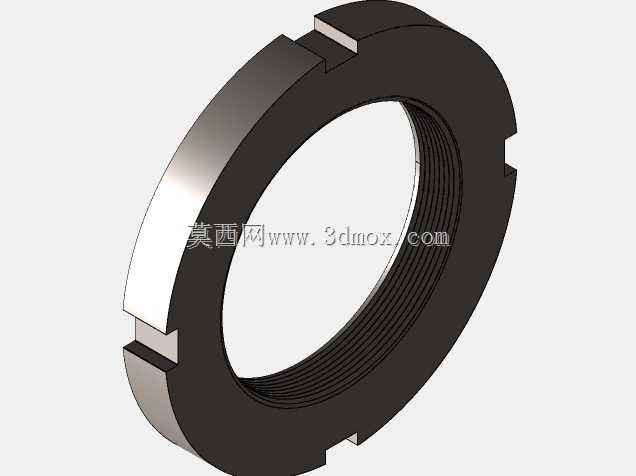

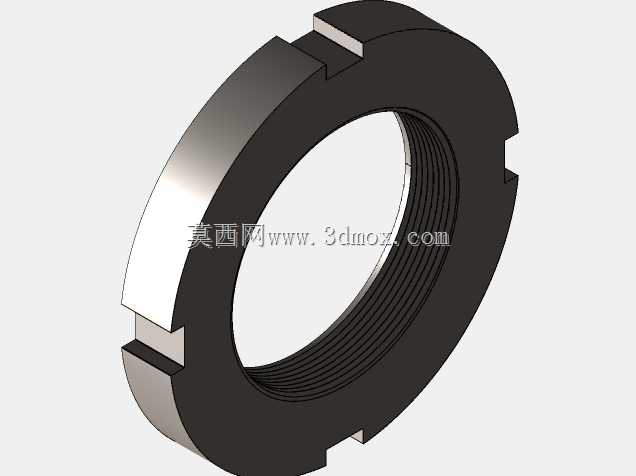

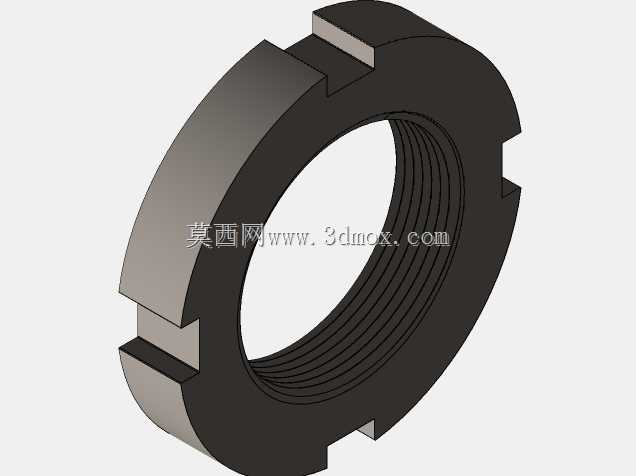

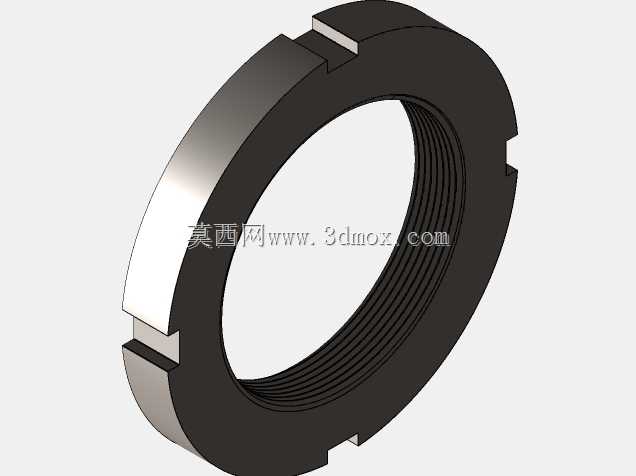

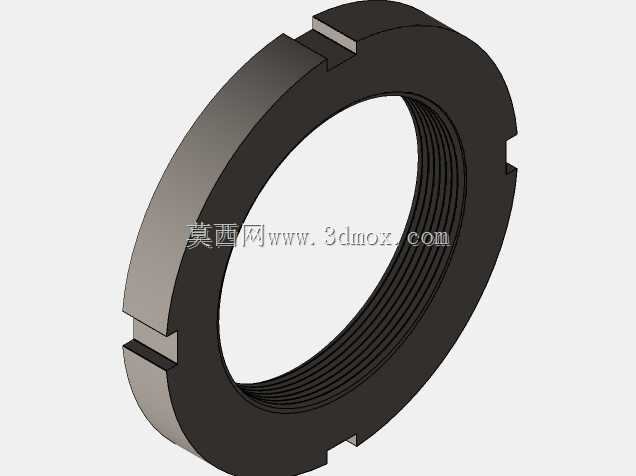

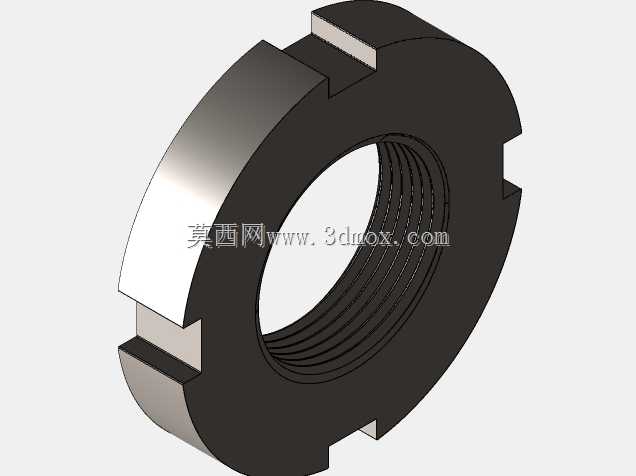

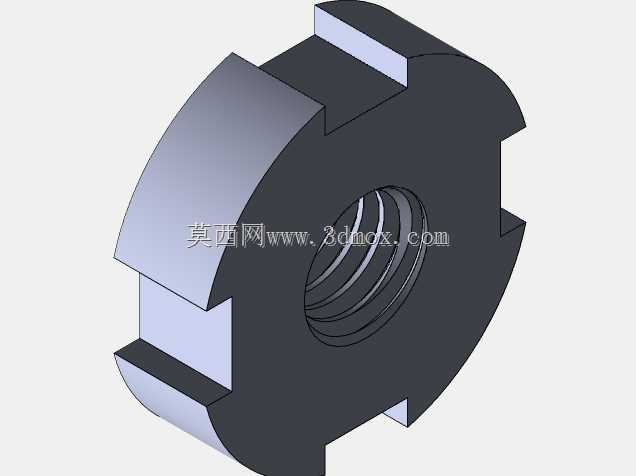

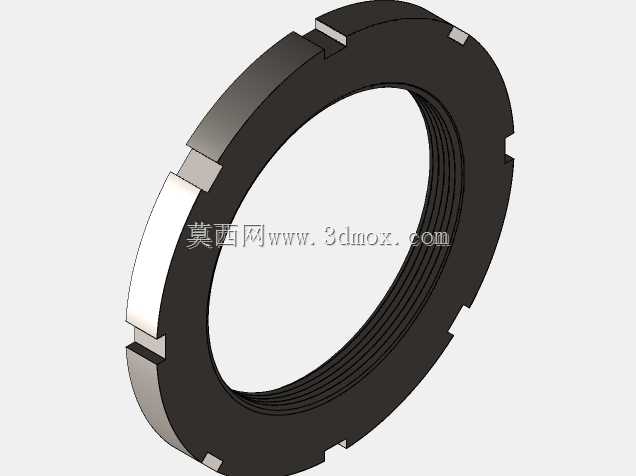

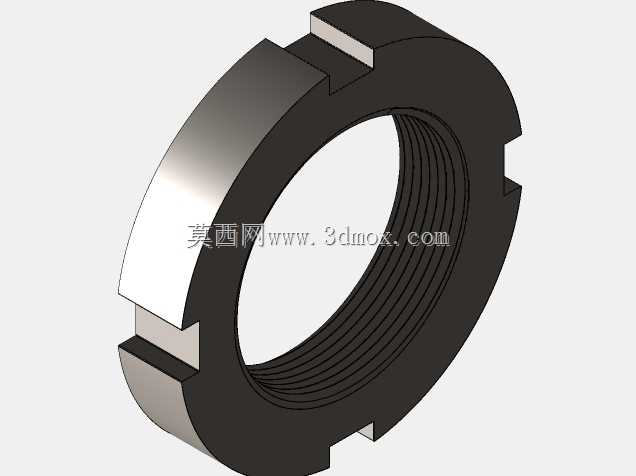

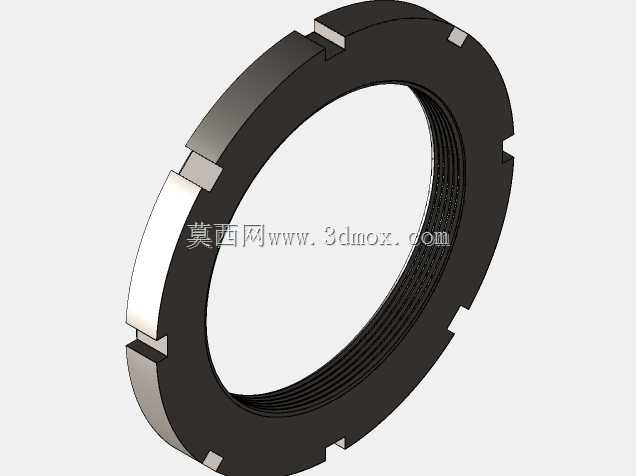

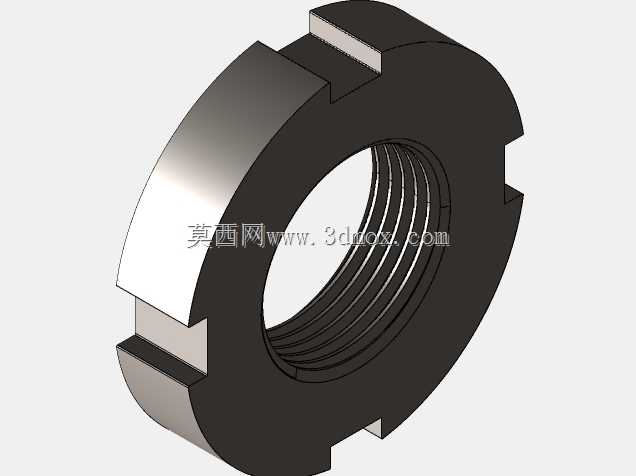

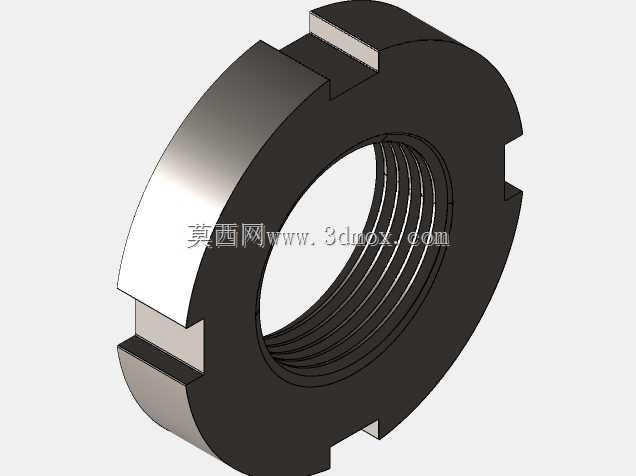

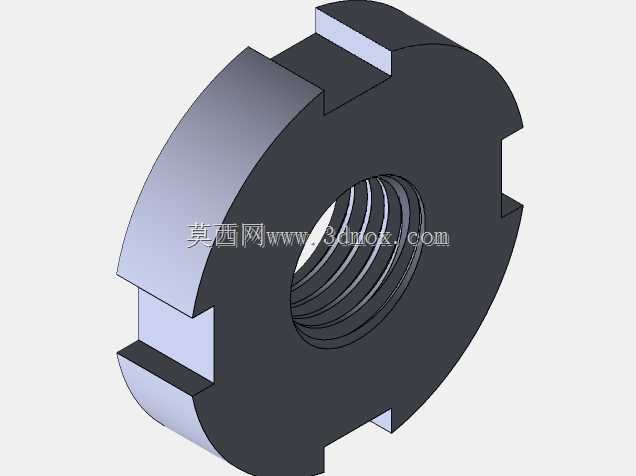

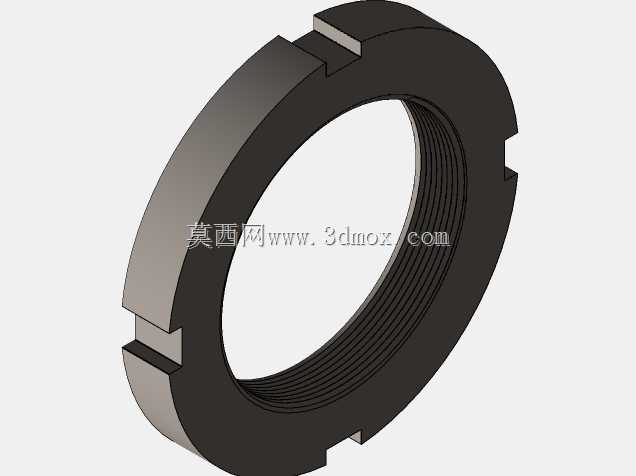

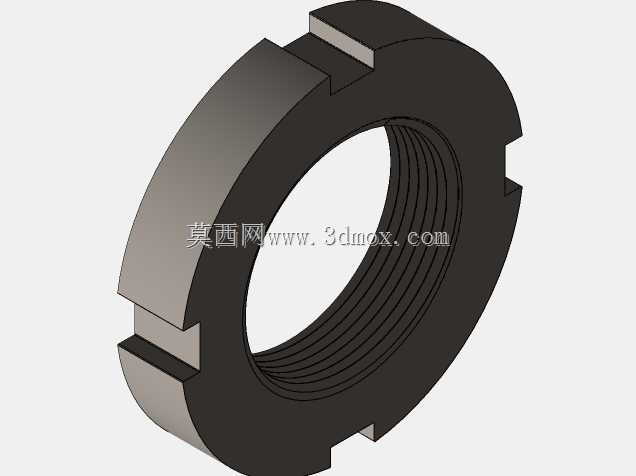

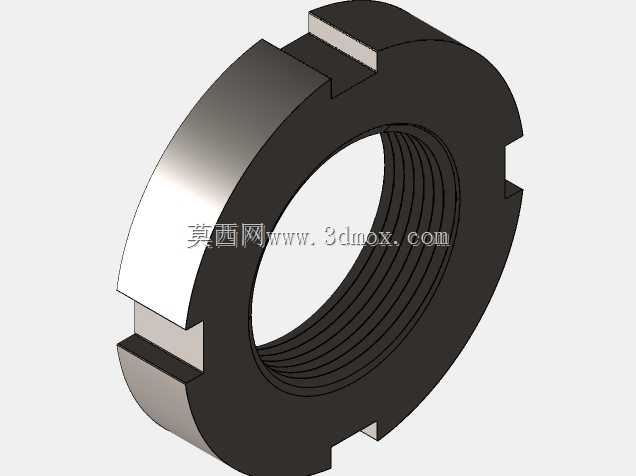

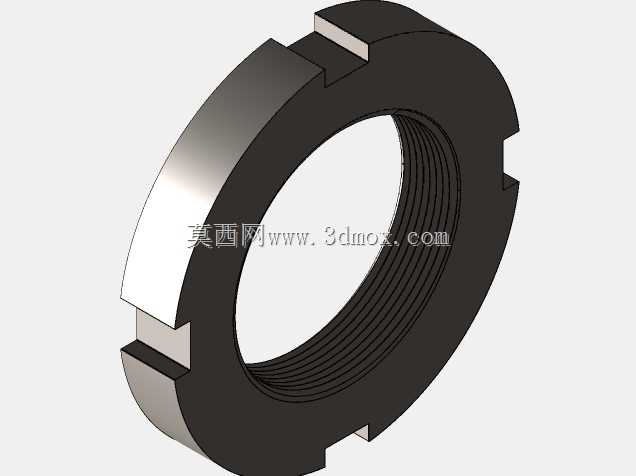

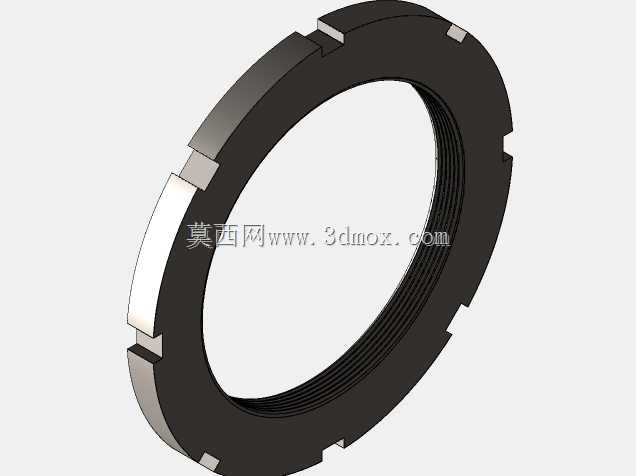

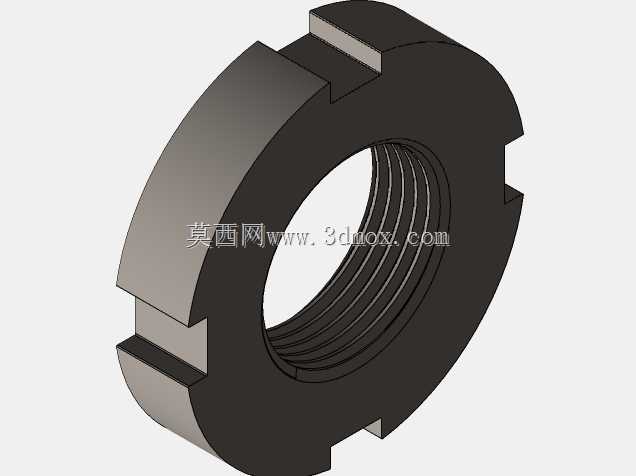

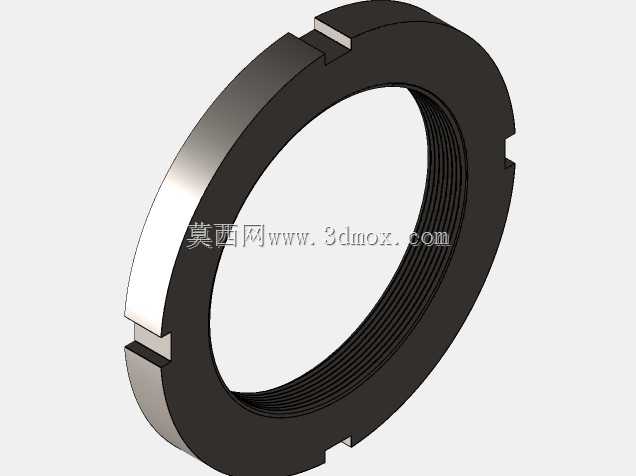

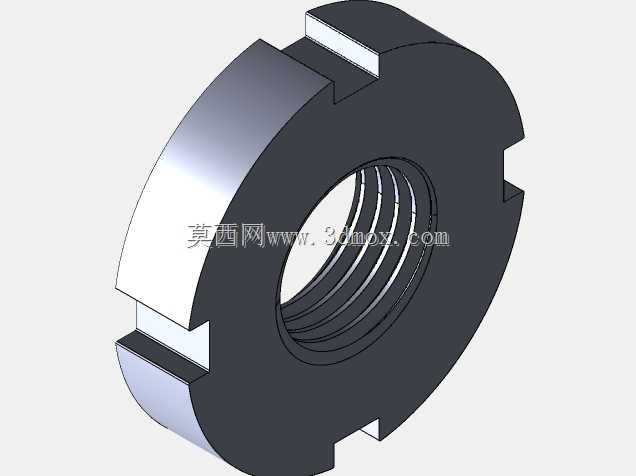

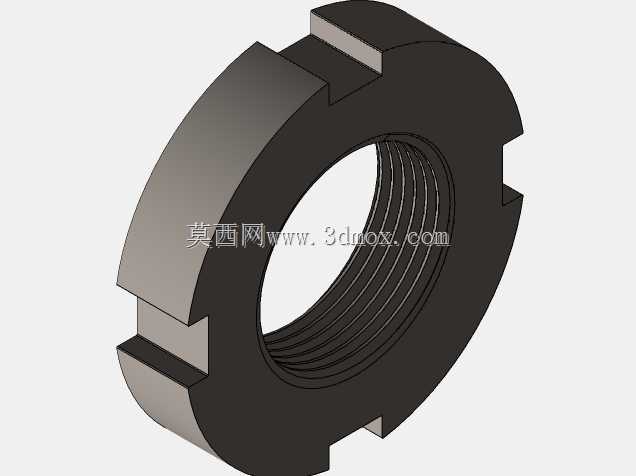

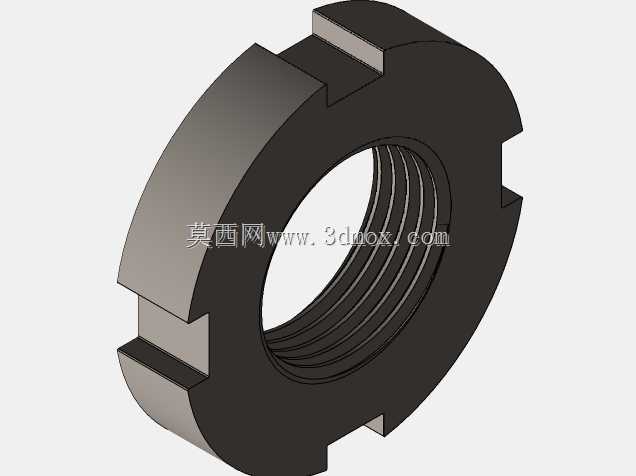

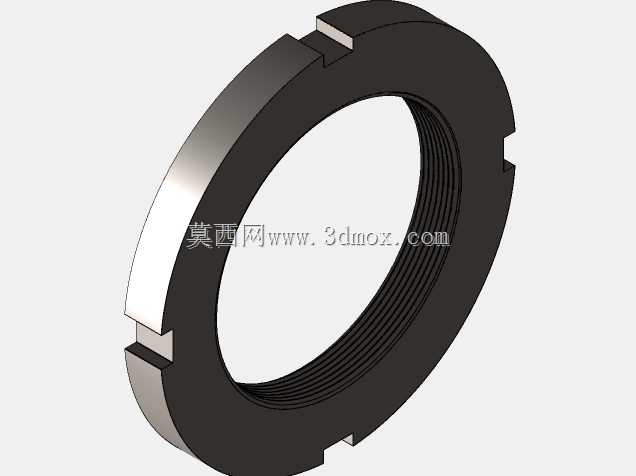

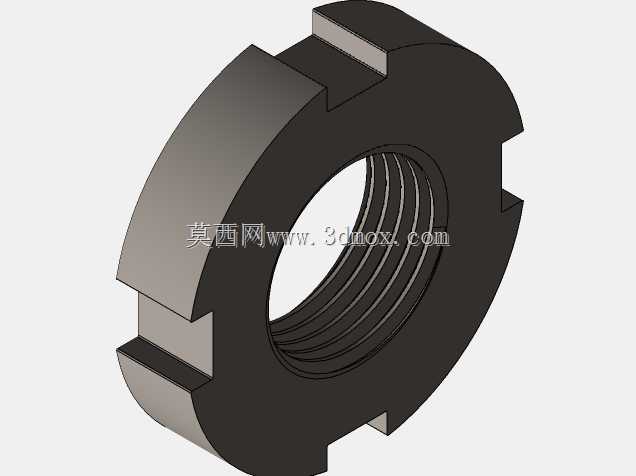

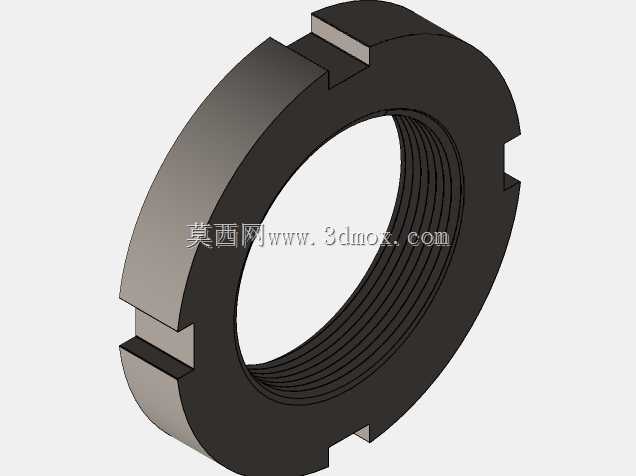

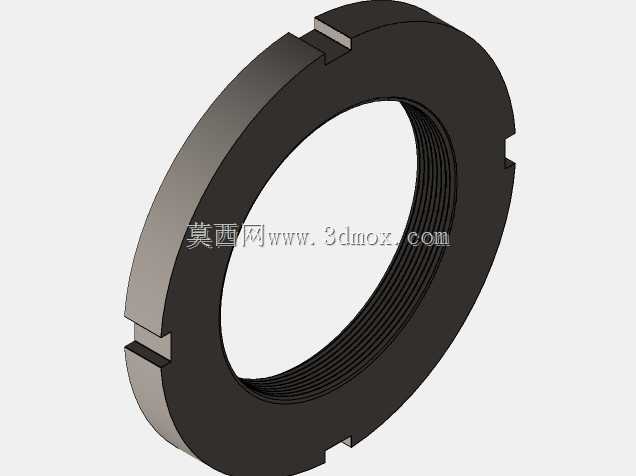

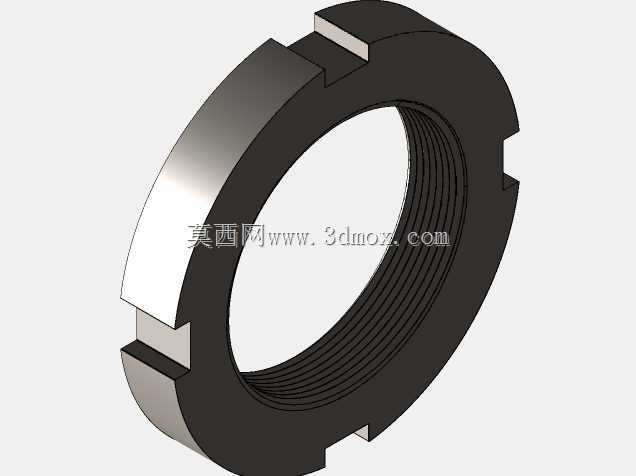

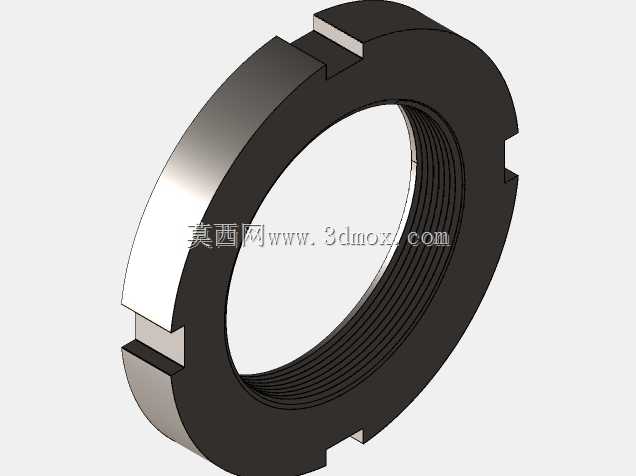

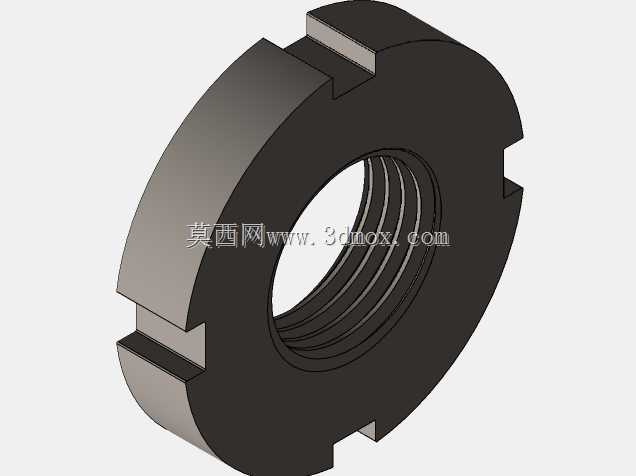

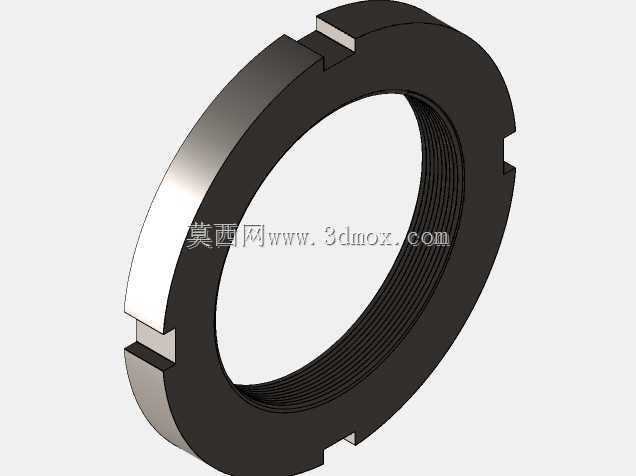

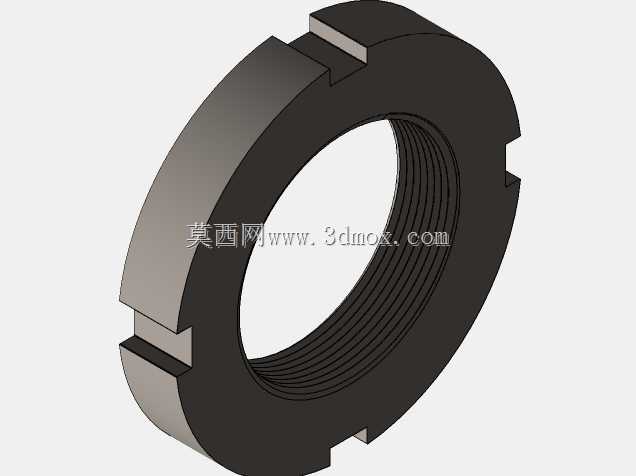

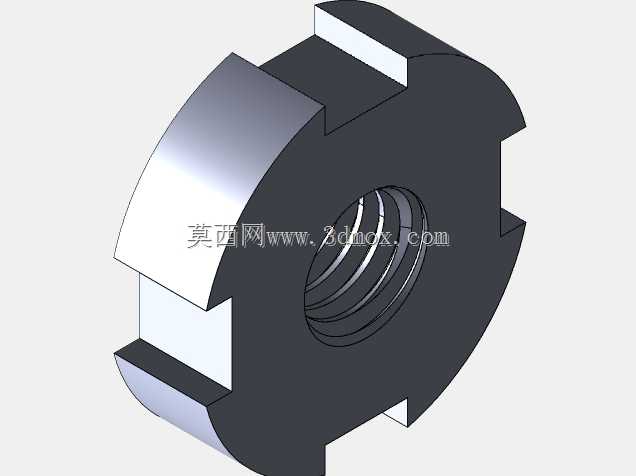

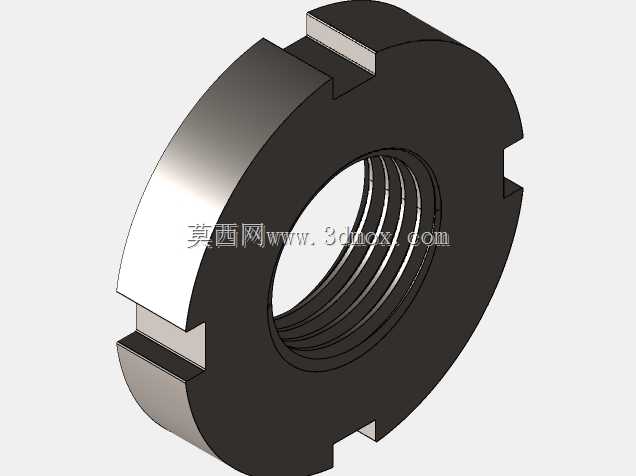

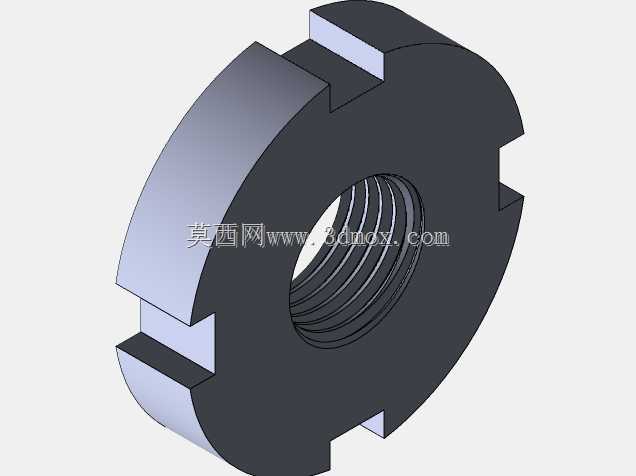

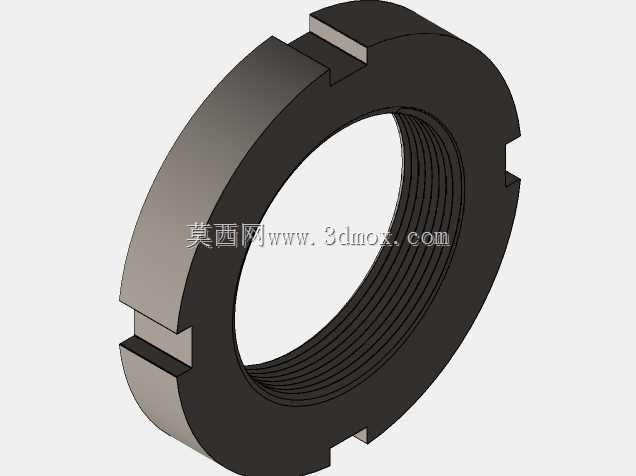

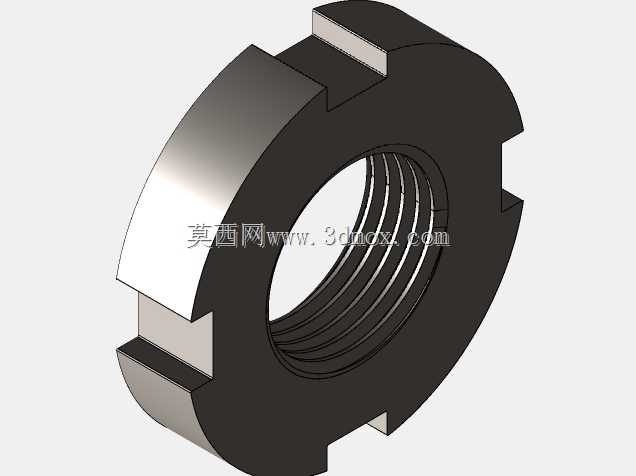

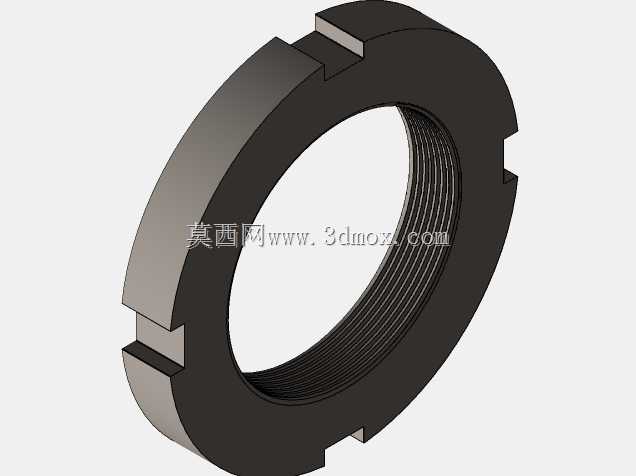

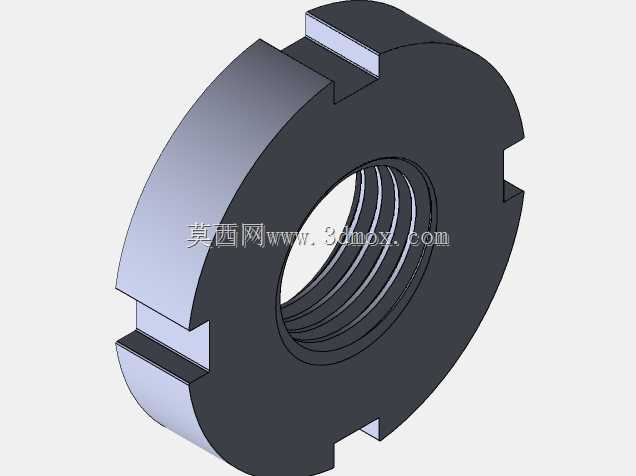

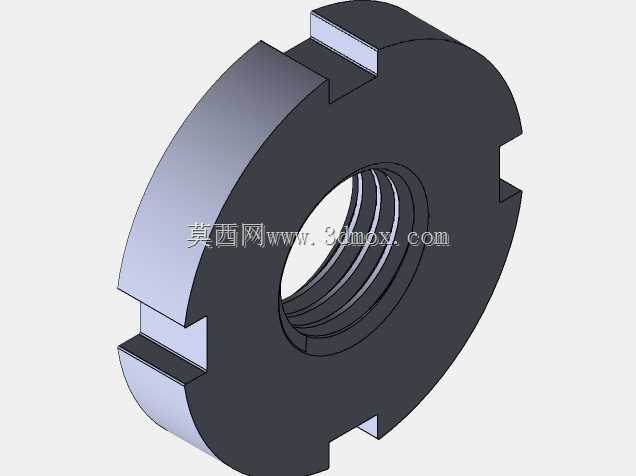

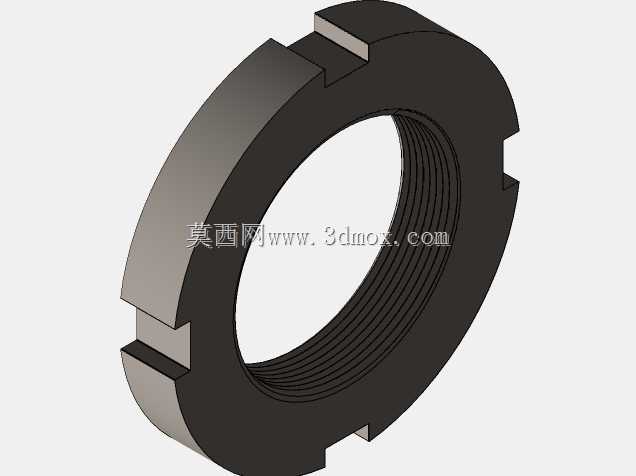

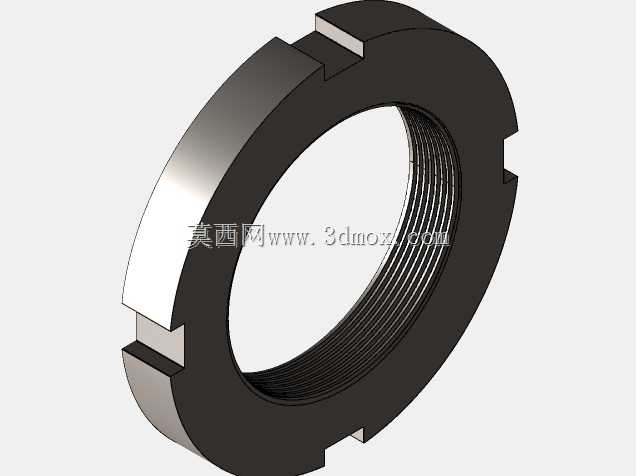

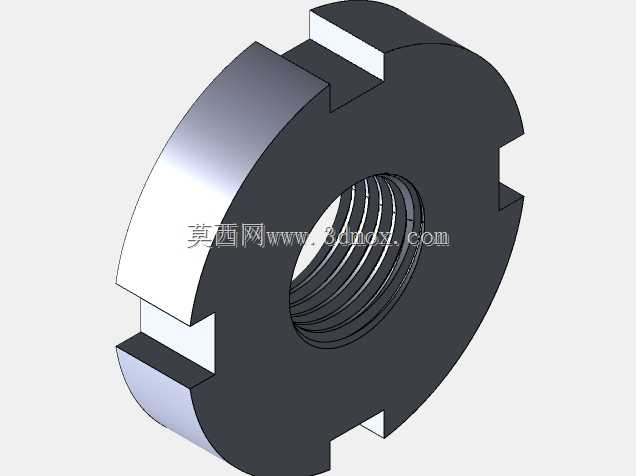

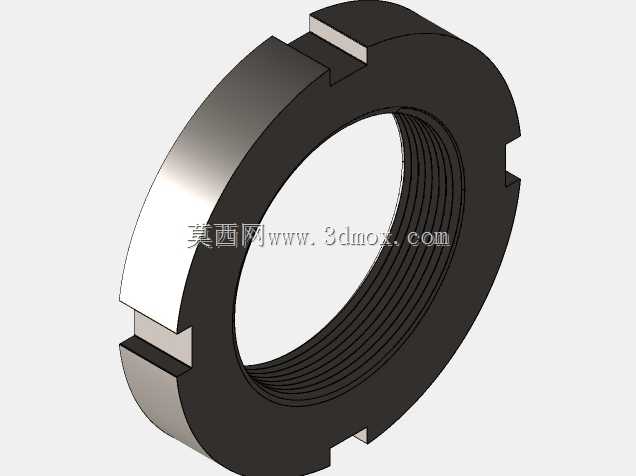

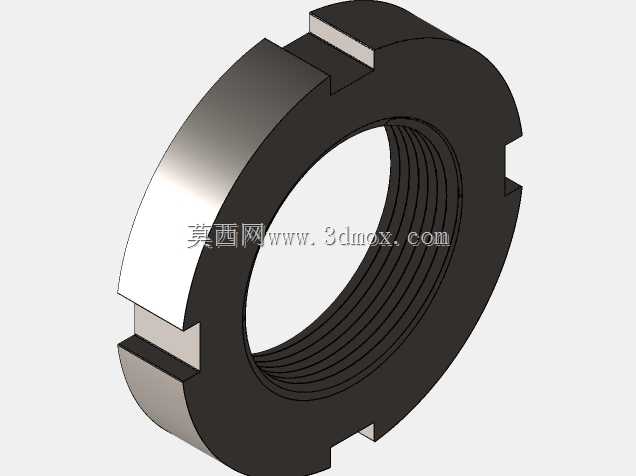

在重型机械传动、大型工装夹具、风电主轴锁紧、机床主轴轴向定位这类需要大承载轴向锁紧的场景里，普通六角螺母要么无法适配狭窄的环形安装空间，要么无法承受持续的轴向交变载荷，这类开槽圆螺母就是针对这类工况开发的专用锁紧连接件。这类螺母的核心功能是通过内螺纹与轴类零件的外螺纹配合，实现轴上零件的轴向固定，配合止动垫圈使用时，可有效避免设备运行过程中因振动、冲击载荷导致的螺母回松退扣，保障传动系统的轴向定位精度。从结构设计来看，螺母本体采用圆形外轮廓，外圆周均匀分布四个对称的开槽，槽的宽度与深度严格匹配标准钩形扳手的卡爪尺寸，确保安装拧紧时受力均匀，不会出现偏载导致的螺纹损伤，同时圆形外轮廓可以适配轴端的环形安装槽，不需要预留六角螺母所需的扳手回转空间，大幅压缩轴端的安装尺寸边界。设计过程中首先要保证内螺纹的公差带与配套轴件的螺纹公差匹配，通常选用中等配合精度的螺纹公差，既保证装配顺畅，又避免螺纹间隙过大导致的轴向窜动；外圆的开槽位置需要做对称度校验，四个槽的中心夹角误差控制在极小范围内，避免扳手卡入后出现打滑，槽的根部做小圆弧过渡处理，避免应力集中导致槽口受扭力时开裂。螺母的厚度尺寸根据螺纹公称直径的大小按标准梯度设置，确保足够的螺纹啮合长度，承受额定轴向载荷时不会出现螺纹滑牙，同时外圆直径比螺纹大径留出足够的壁厚，保证开槽后剩余的本体强度满足拧紧力矩的要求。实际选型使用时，需要注意安装边界的轴肩尺寸要与螺母端面匹配，轴肩的垂直度公差要控制在合理范围内，避免螺母锁紧后出现偏斜，导致轴上零件定位不准；配套的止动垫圈需要卡在轴的预留槽内，垫圈的内爪嵌入轴槽，外爪弯折后卡入螺母的开槽内，形成机械锁止，这种锁止方式比摩擦式锁紧的可靠性更高，尤其适合重载、有持续振动的工况。这类螺母的应用场景覆盖了从普通机床的主轴轴承锁紧，到重型减速机的输出轴定位，再到工程机械的铰接轴轴向固定，甚至大型风电设备的主轴锁紧结构，不同应用场景下可以根据载荷等级选择对应性能等级的材质，常规工况下选用中碳钢调质处理即可满足强度要求，腐蚀环境下可以选用不锈钢材质，高温工况则选用耐热合金钢材质。建模过程中需要重点关注螺纹收尾的结构，避免螺纹收尾处出现应力集中，同时开槽的边缘要做倒角处理，既方便扳手卡入，也避免安装过程中划伤操作人员，螺母的两个端面要保证平行度，确保锁紧时端面受力均匀，不会出现局部压应力过大损伤配套零件的表面。
