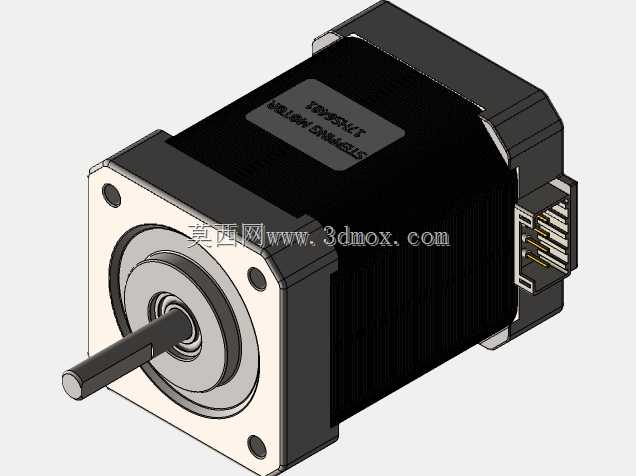

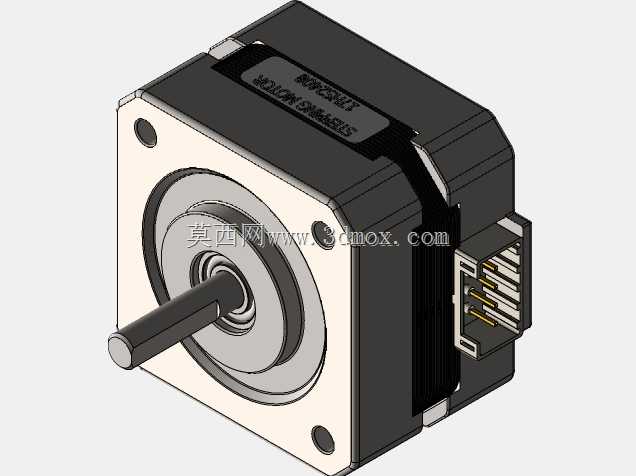

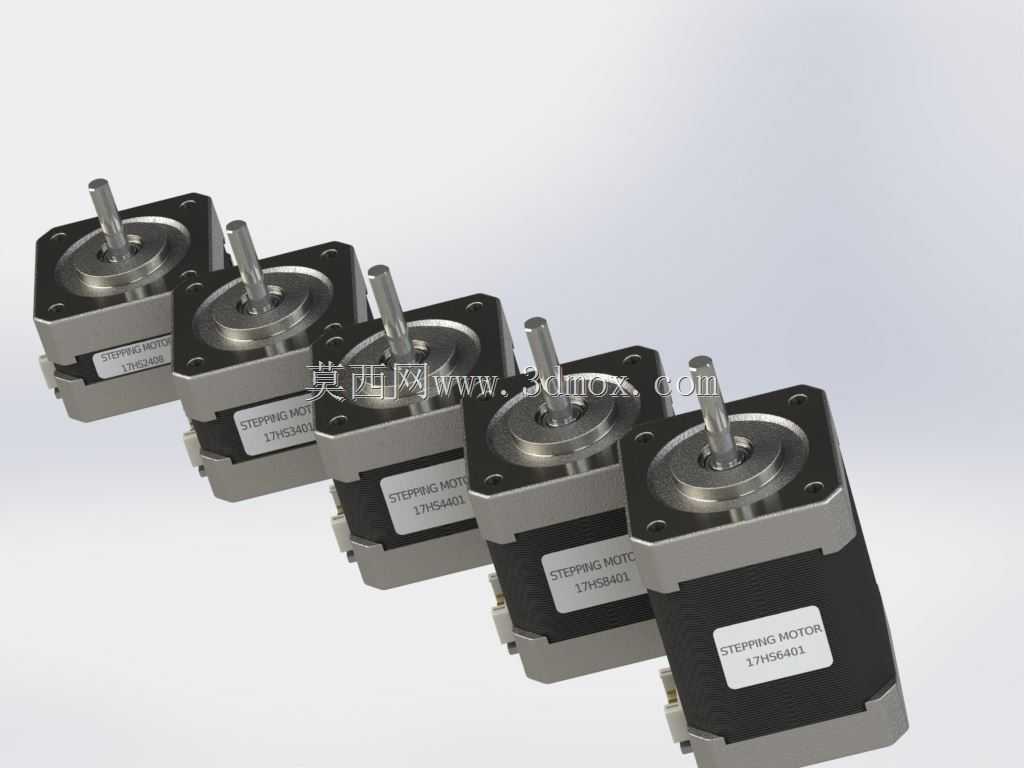

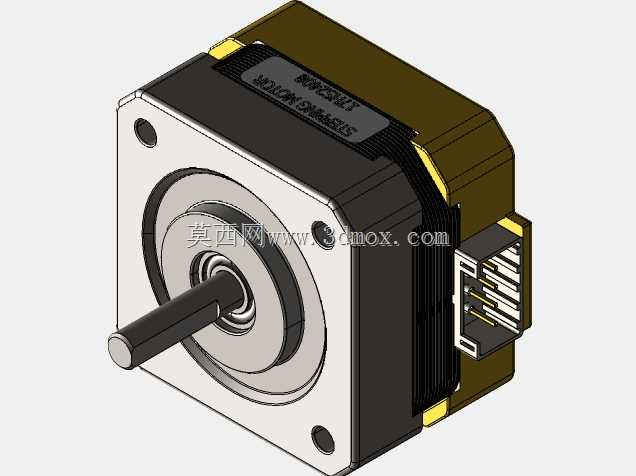

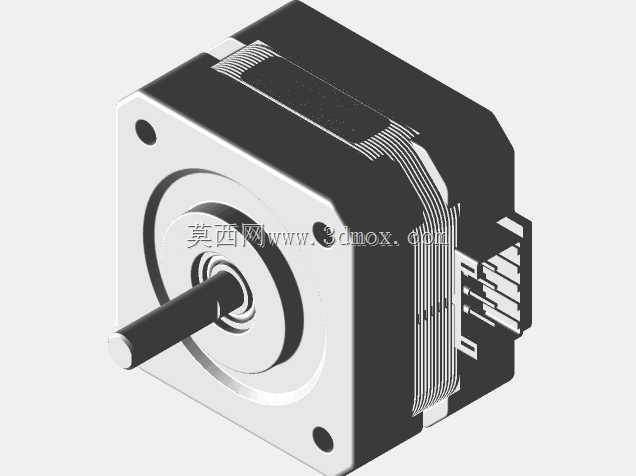

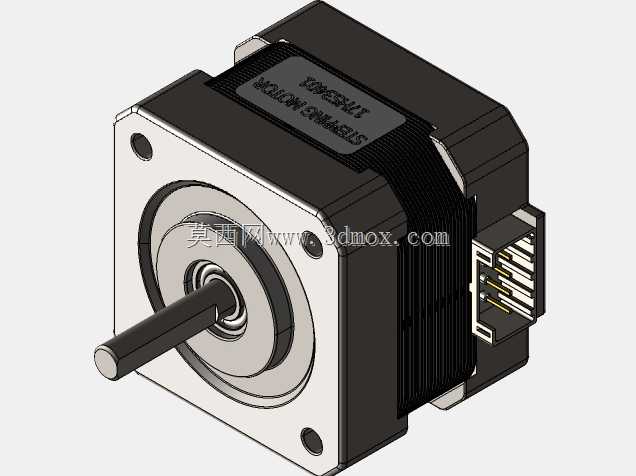

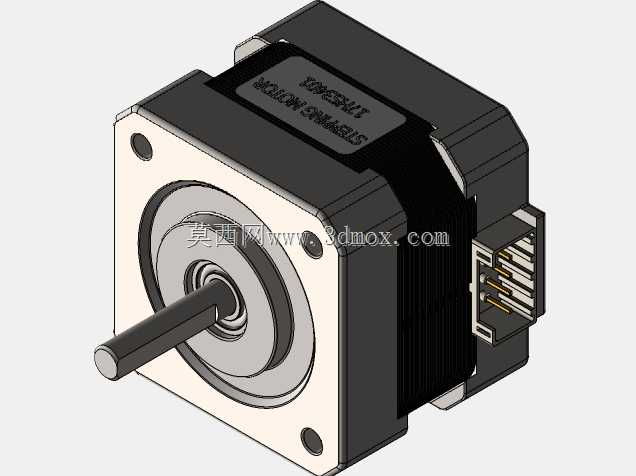

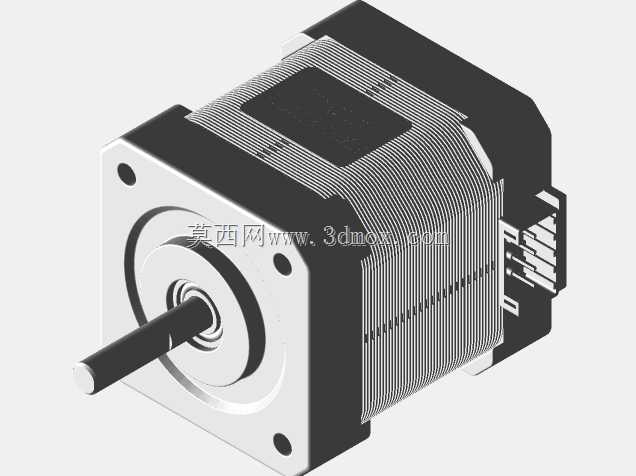

17HS系列混合式步进电机多款规格三维模型

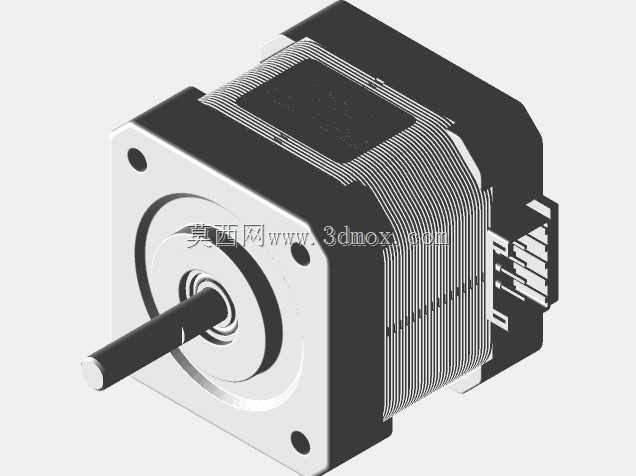

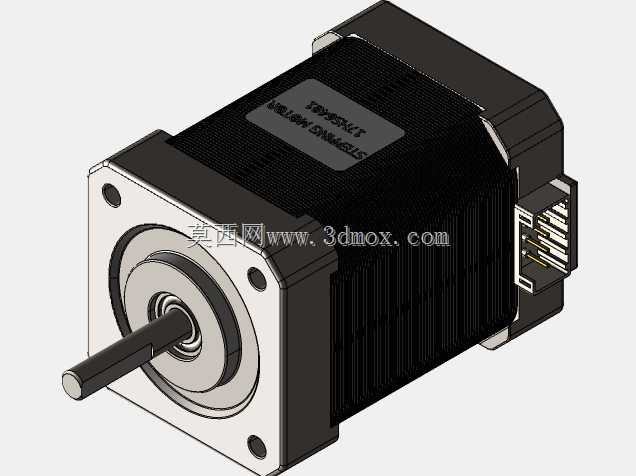

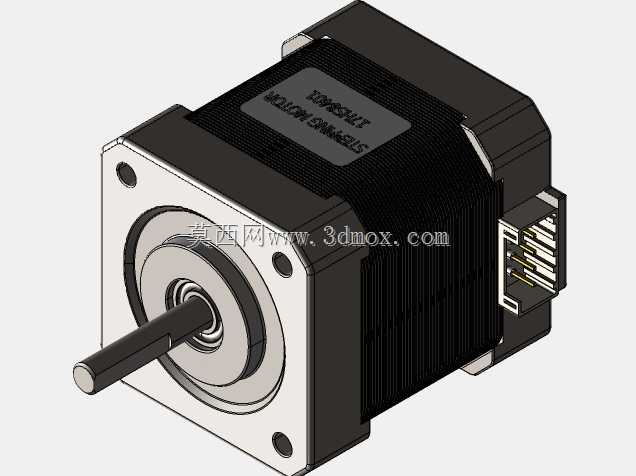

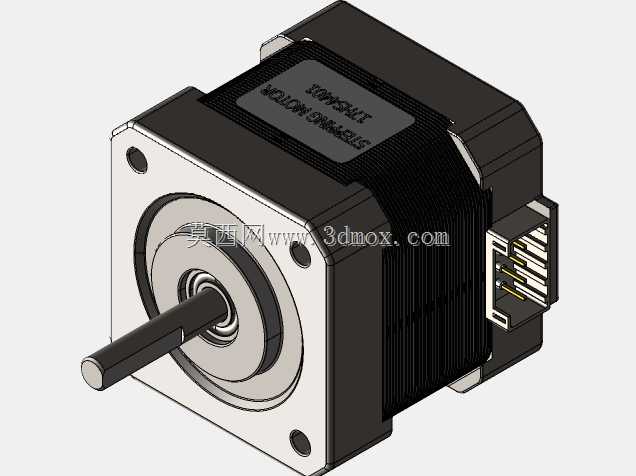

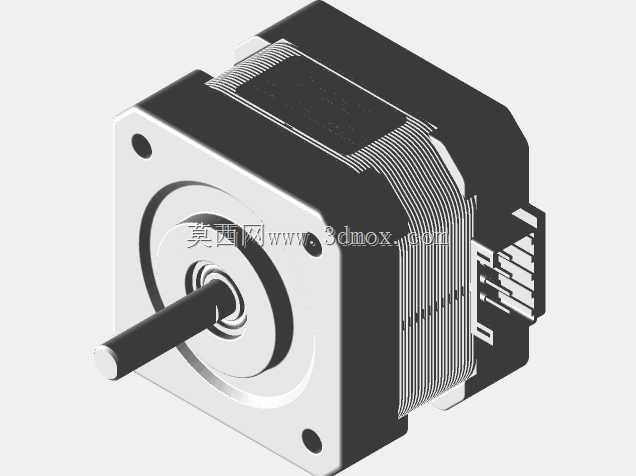

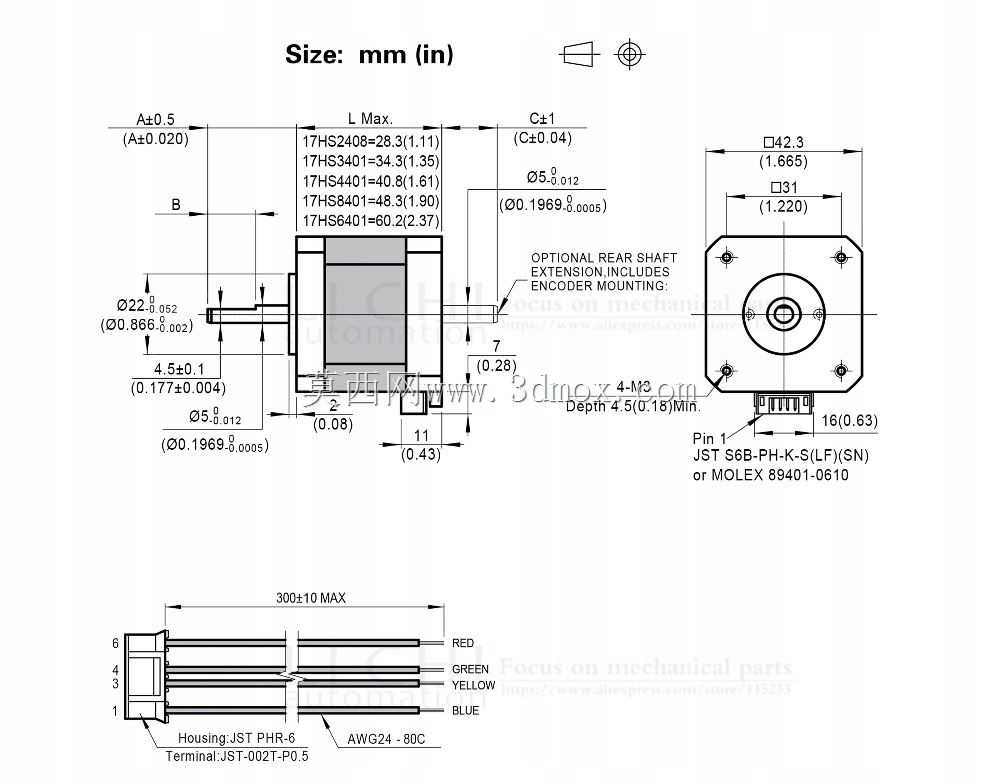

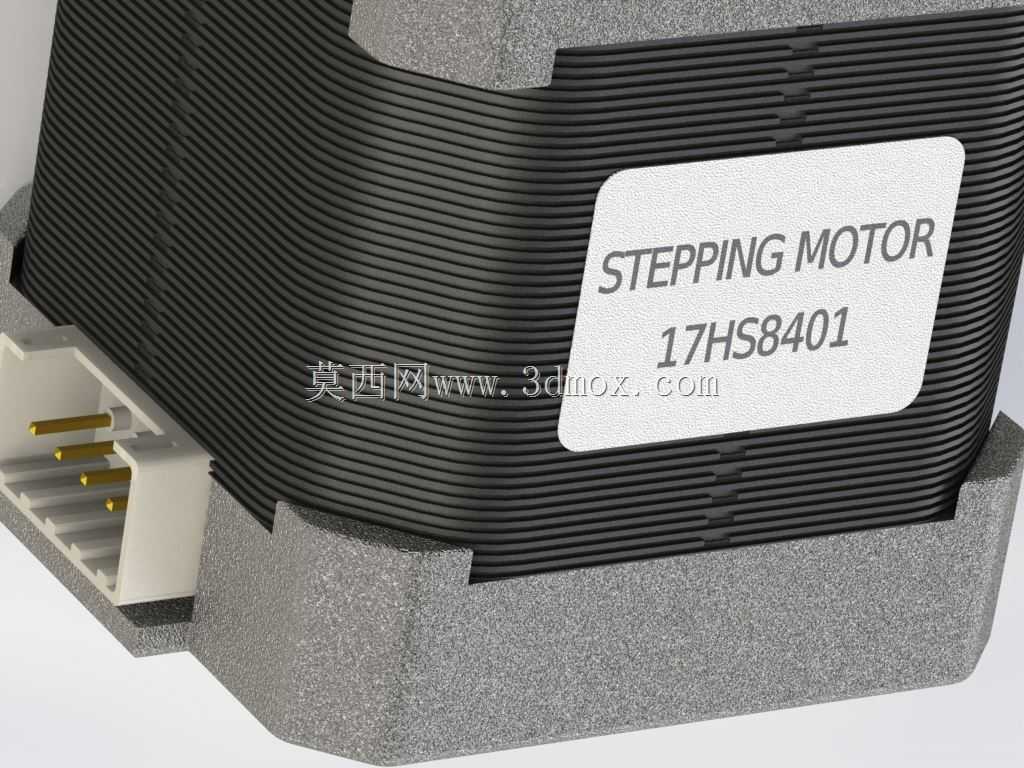

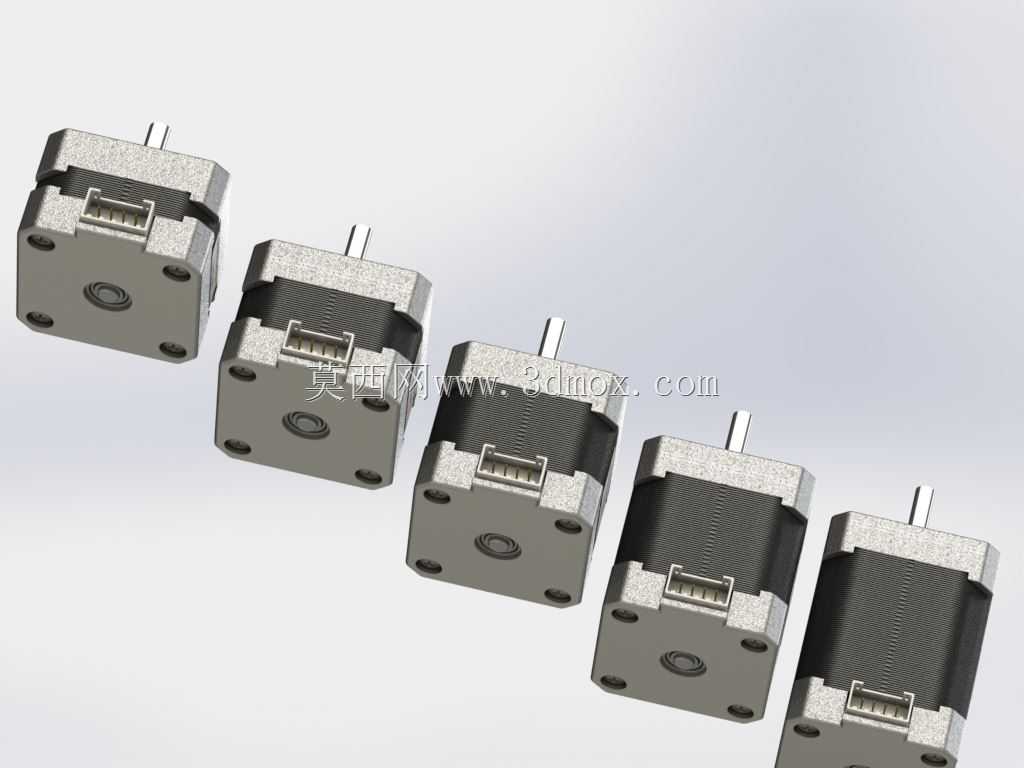

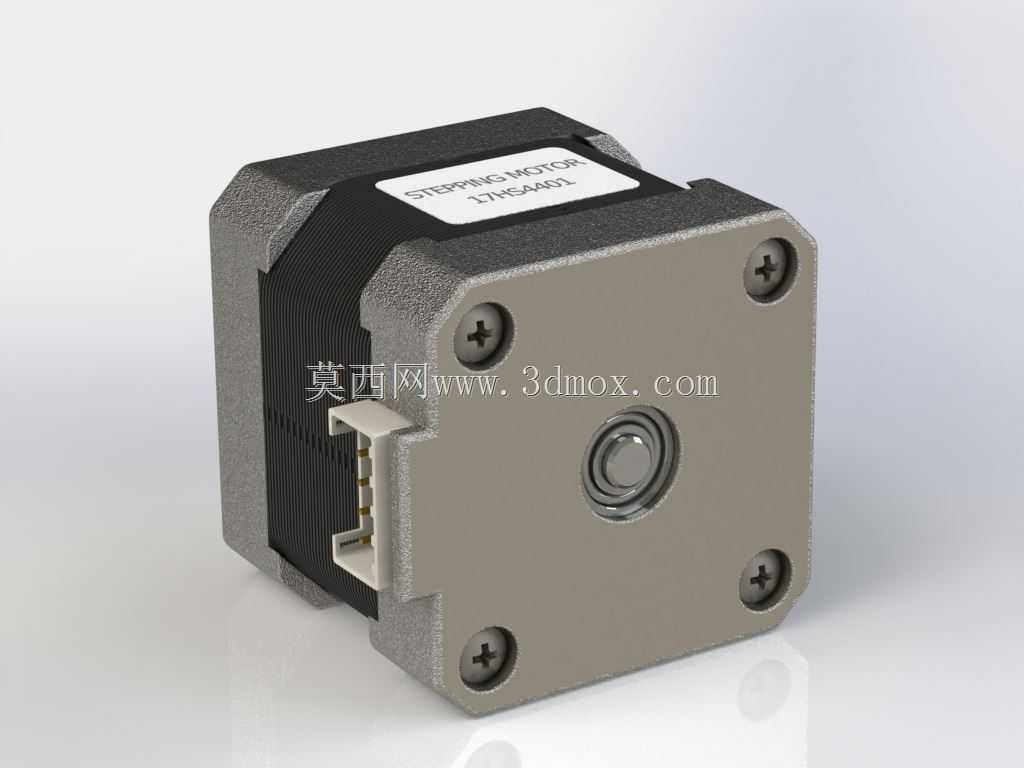

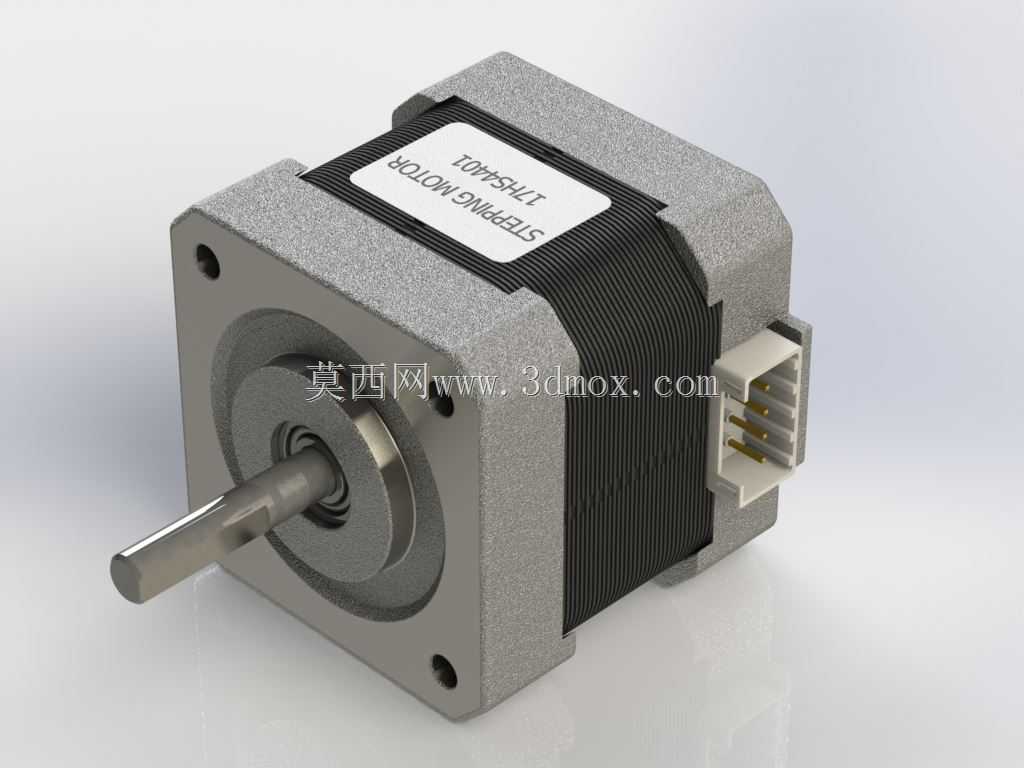

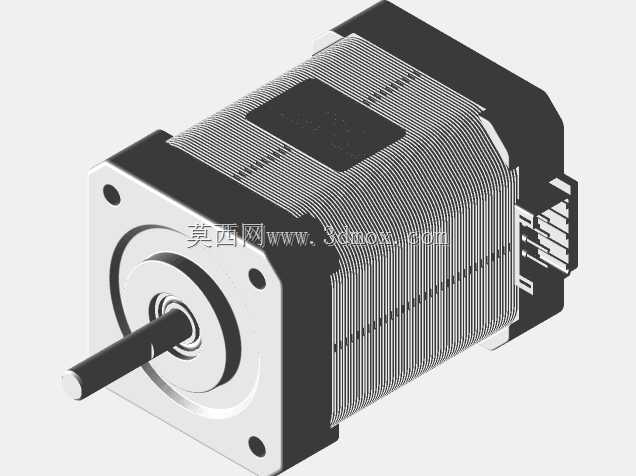

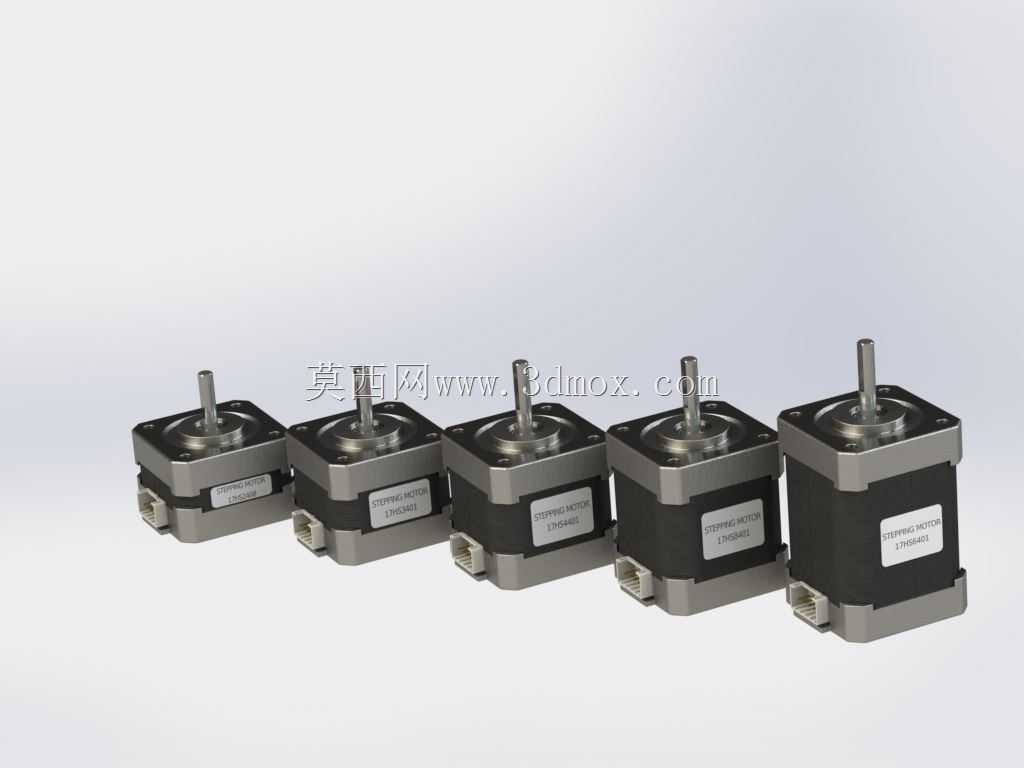

做非标自动化设备选型和结构设计的工程师，对42机座号的步进电机肯定不会陌生，这次整理的17HS系列多款步进电机模型，覆盖了不同机身长度的规格，刚好对应不同输出扭矩的选型需求，在做3D装配的时候不用再挨个找厂商模型核对尺寸，能省不少反复核对安装位的时间。这类步进电机最常用的场景，就是小型自动化设备的点位传动，比如桌面型3D打印机的轴进给、小型点胶机的位移滑台驱动、自动化流水线的小型分拣拨料机构、桌面雕刻机的进给传动，还有一些小型包装设备的送膜、切料工位的执行驱动，因为开环控制的步进系统成本低，调试简单，低速扭矩足够，不需要额外加编码器做反馈，在对转速要求不高、定位精度在丝级要求的场景里，用起来性价比非常高。从设计角度来说，这个系列的电机都遵循NEMA17的安装标准，安装孔位的中心距是统一的42mm见方，输出轴的直径、轴伸长度、键槽或者扁位的尺寸都符合通用标准，不同型号的区别主要在机身长度，机身越长对应的定子叠厚越大，输出的保持扭矩就越高，选型的时候可以根据负载的扭矩需求选对应长度的型号，不用重新设计安装法兰的结构，替换起来非常方便。建模的时候完全按照实际量产电机的结构还原，包括端盖的止口尺寸、出线端的连接器位置、机身的散热筋结构、尾部的出线方向都和实物一致，在做设备整体装配的时候，可以提前核对电机和周边结构的干涉情况，比如滑台安装的时候电机尾部会不会和设备钣金碰擦，出线端的连接器插拔有没有足够的操作空间，输出轴和联轴器的配合长度够不够，这些细节如果在建模阶段没核对好，等零件加工完组装的时候再发现问题，就要返工修改安装板，耽误项目进度。另外模型里还原了电机表面的标签位置、安装孔的沉头深度、端盖的固定螺丝位置，在做工程图导出的时候，可以直接标注对应的安装尺寸，不用再翻厂商的样册挨个查参数。要注意的是，这类步进电机的安装同轴度要求比较高，设计安装板的时候，止口的配合公差要选合适的过渡配合，避免电机轴和负载轴不同心导致运行的时候抖动、噪音大，甚至加速轴承磨损。还有不同机身长度的电机重量不一样，在做垂直轴传动的时候，除了算负载的扭矩，还要把电机自身的重量算进去，选足够扭矩的型号，避免垂直轴下坠。另外建模的时候特意把电机的转子和定子部分做了区分，要是做运动仿真的话，可以直接给输出轴添加旋转副，模拟电机运行的时候和传动机构的运动配合，检查整个传动链的行程有没有干涉，比如同步轮传动的时候皮带会不会和周边结构刮擦，丝杆传动的时候螺母座的行程会不会碰到电机端盖。
