Nema17标准步进电机结构设计

这款Nema17规格的步进电机是小型自动化传动场景中应用极为广泛的动力输出元件，常见于桌面级3D打印机的轴系进给驱动、小型雕刻机的位移传动、桌面机械臂的关节动力输出、自动化生产线的小型物料推送机构、智能仓储的微型分拣模组以及各类小型数控设备的进给单元中，能够在低转速工况下输出稳定扭矩，实现精准的角位移控制，满足各类小型设备对开环位置控制的精度需求，无需额外加装复杂的反馈编码器即可完成多数场景下的定位动作，大幅降低小型自动化设备的搭建成本与控制复杂度。

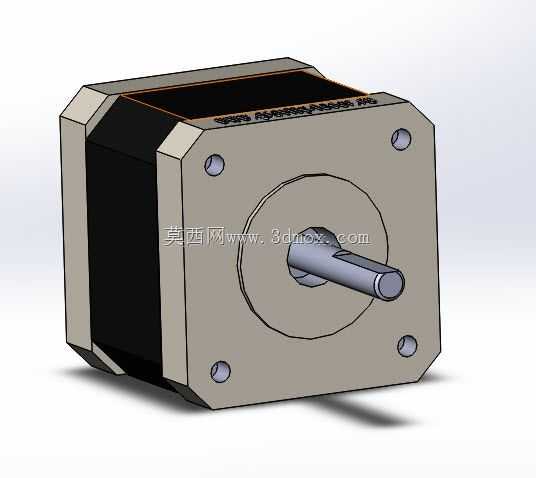

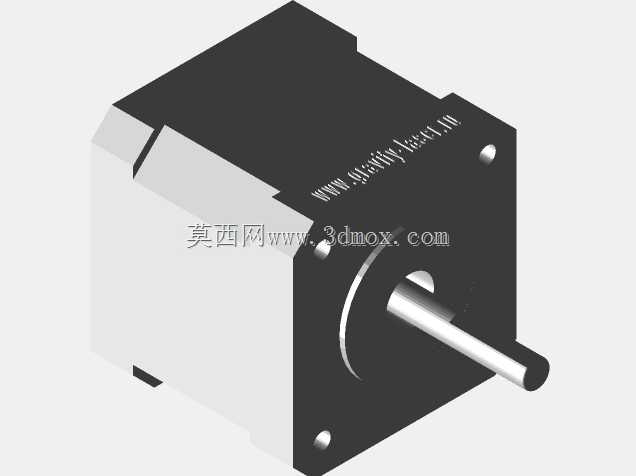

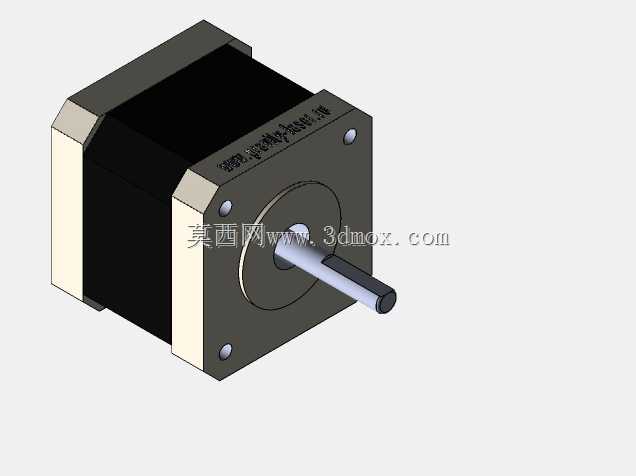

从功能特性来看，该款电机遵循Nema17安装标准设计，采用方形切边的机身结构，前端法兰面预留四个对称分布的安装沉孔，能够直接匹配市面上绝大多数同规格的电机安装座、同步轮、联轴器等配套传动零件，具备极强的通用互换性，设备维护更换时无需重新调整安装位的结构尺寸。输出轴采用标准直径的圆柱轴设计，轴端做了适配D型切面的结构处理，能够与同步带轮、联轴器、齿轮等传动零件实现无滑差的周向固定，避免传动过程中出现松动丢步的问题。机身采用叠压硅钢片搭配高强度工程塑料端盖的结构，在保证磁路导通效率的同时尽可能控制整机重量，适配桌面级设备对轻量化的设计要求。

在设计思路上，这款电机的结构完全贴合小型自动化设备的安装空间需求，整体机身做了紧凑化处理，在保证额定扭矩输出的前提下尽可能压缩轴向与径向尺寸，法兰安装面的孔位严格遵循行业通用的安装间距标准，安装孔采用沉孔设计，使用内六角螺丝固定时螺丝头不会突出法兰平面，不会干涉前端传动零件的装配空间。机身的切边结构既能够减少安装时的旋转对位难度，也能在密集排布的多电机安装场景下节省相邻设备的排布空间，避免电机外壳之间出现干涉。输出轴的伸出长度经过精准核算，既能够满足常规联轴器、同步轮的装配深度需求，也不会因为轴伸过长导致传动端出现额外的径向跳动，保证传动过程的平稳性。

从安装边界来看，该电机的方形法兰边长为行业通用的42mm规格，四个安装孔的中心距遵循标准Nema17尺寸规范，安装螺丝适配通用的M3规格紧固件，用户在进行设备结构设计时，只需预留对应尺寸的方形安装空间与对应孔位的固定结构，即可完成电机的装配，无需额外定制特殊的连接结构。机身的径向尺寸与法兰边长保持一致，轴向长度根据不同扭矩版本有对应区分，该标准结构的设计能够适配不同安装深度的设备腔体，不管是封闭结构的设备外壳还是开放式的框架结构，都能找到合适的固定方式。电机的出线端预留标准的接线位置，能够适配常见的四线、六线步进电机驱动接线方式，直接匹配市面上通用的步进电机驱动器，无需额外定制接线定义即可快速完成调试，大幅缩短设备的开发装配周期。
