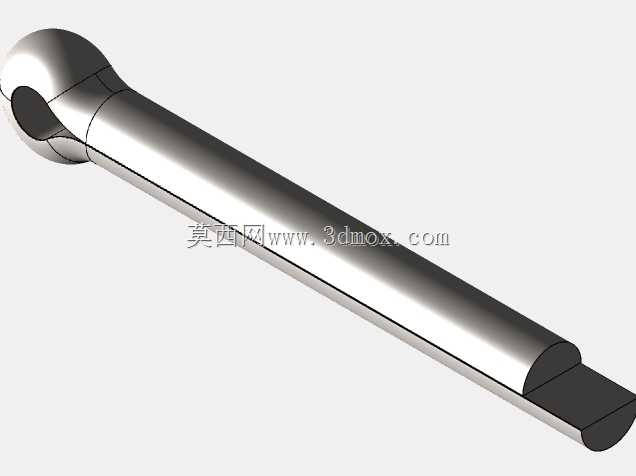

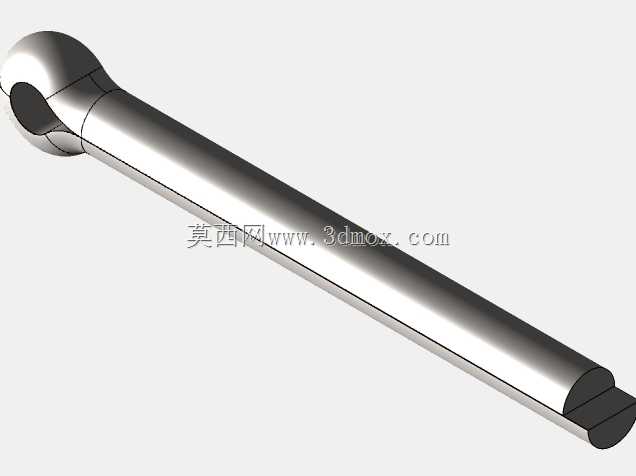

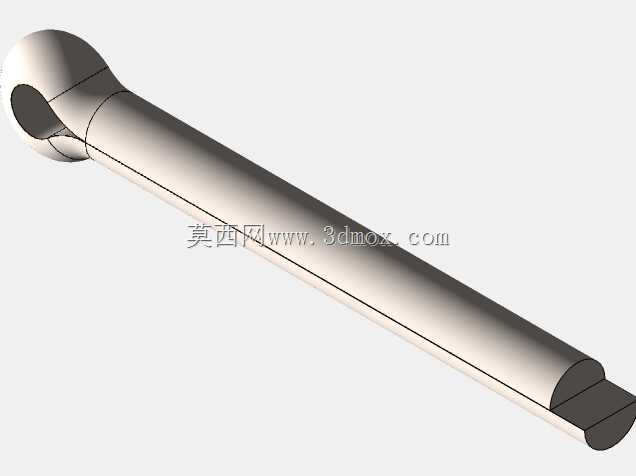

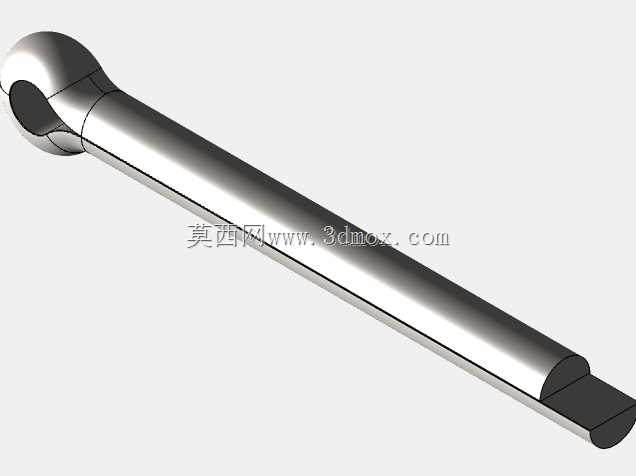

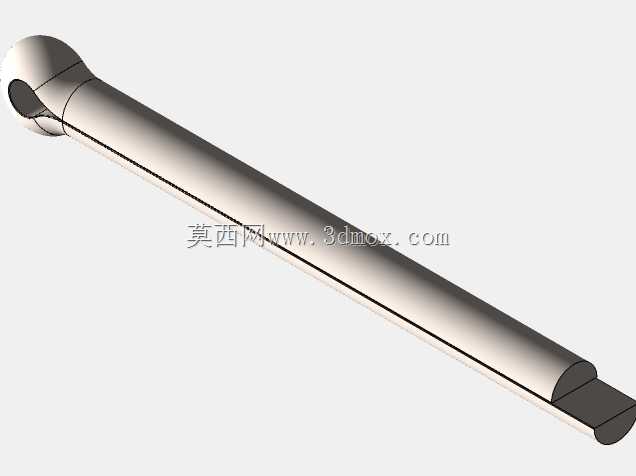

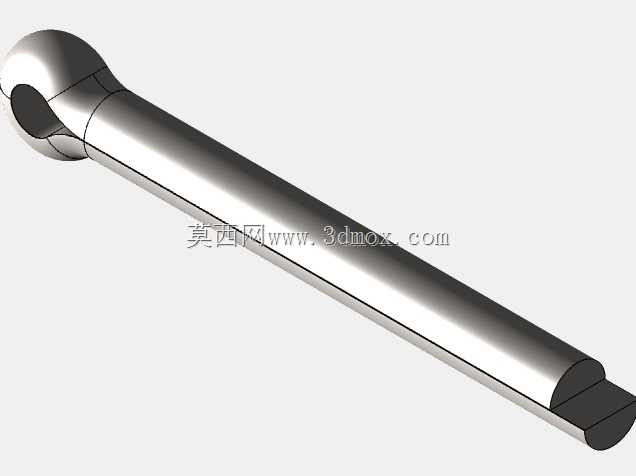

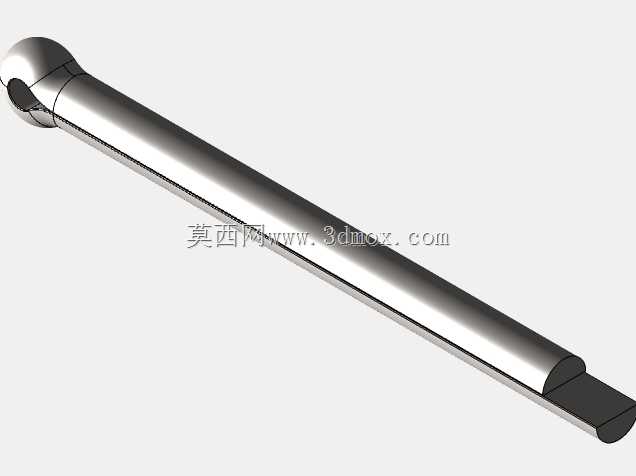

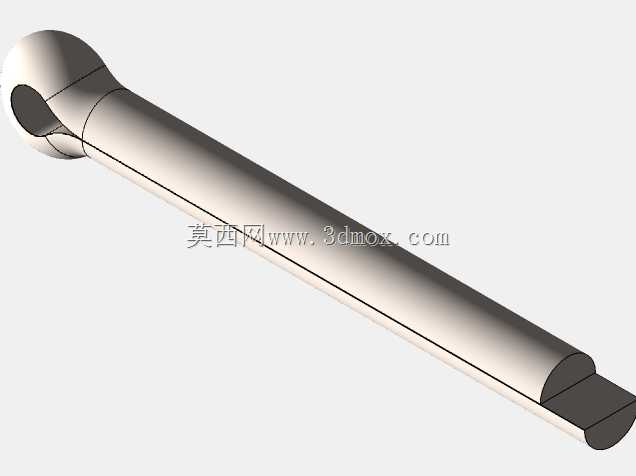

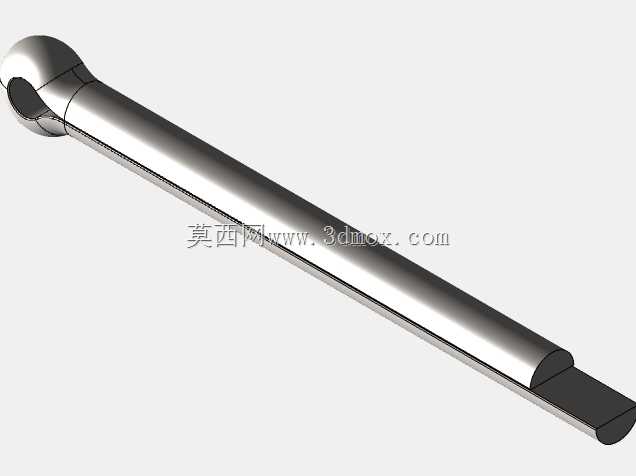

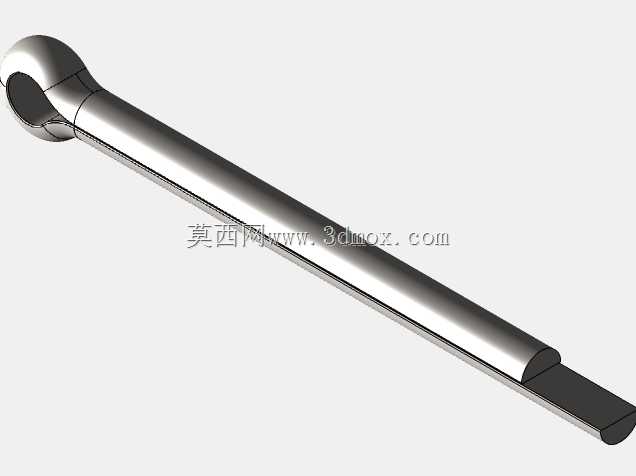

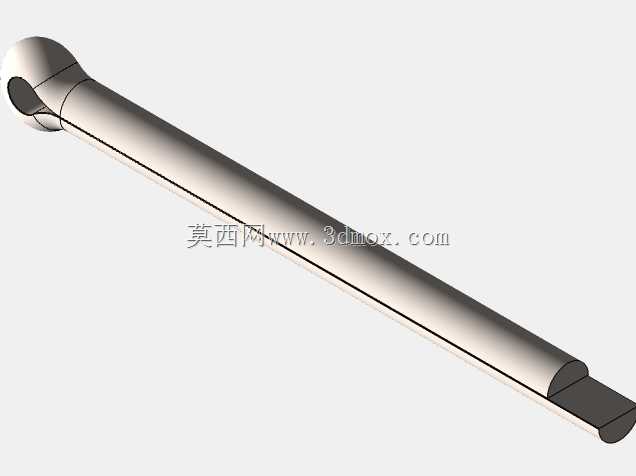

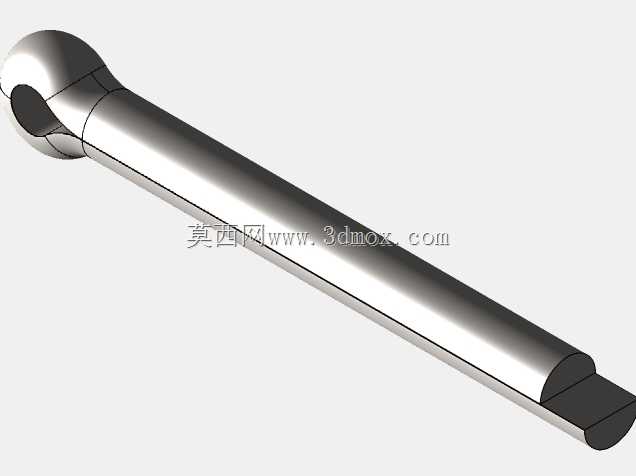

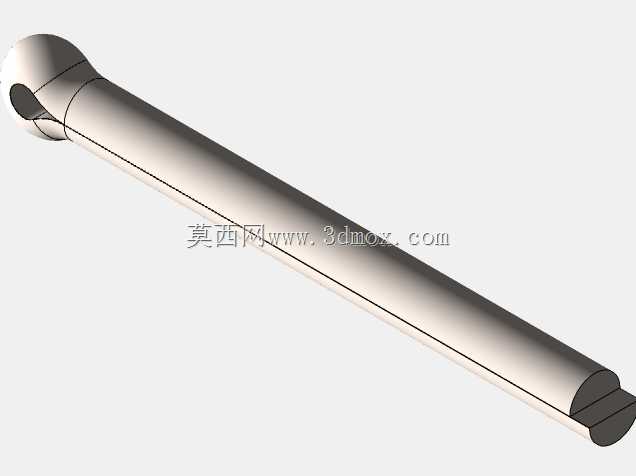

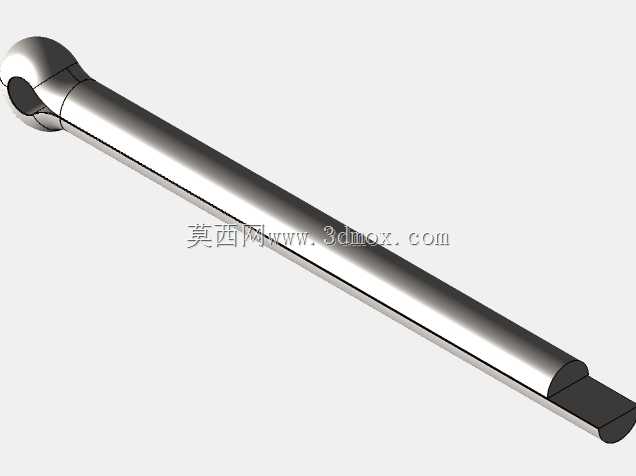

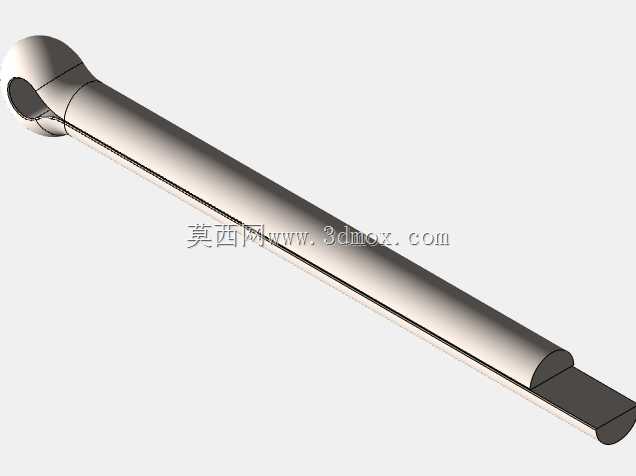

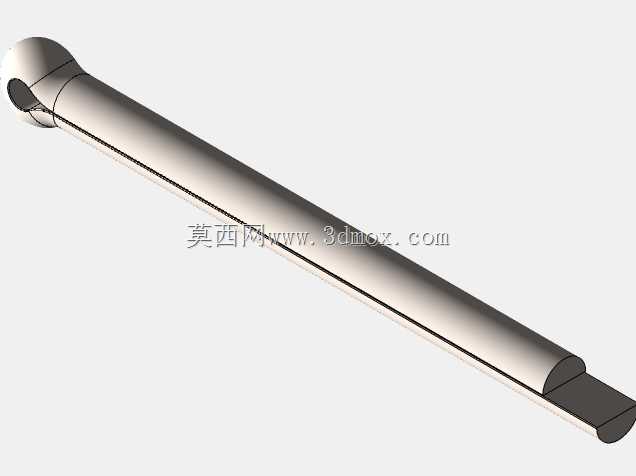

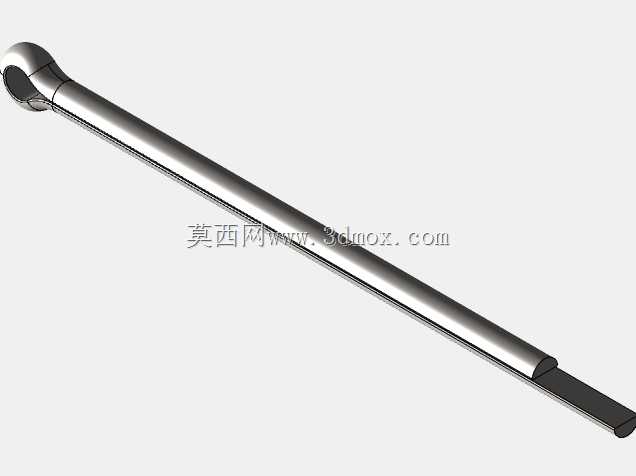

德标DIN94开口销规格参数三维数模

在各类机械结构的螺纹连接防松场景里，开口销是成本极低但可靠性极强的锁止零件，尤其适配带孔螺栓、开槽螺母的配套安装，在工程机械、农用设备、商用车底盘、通用机电产品的装配环节应用极广，能有效避免螺纹副在交变载荷、振动工况下出现回转松脱，防止连接失效引发的结构故障。这类开口销的设计完全遵循德国工业标准的尺寸规范，直径覆盖0.6mm到20mm的全系列规格，建模时预留了长度自定义调整的参数空间，设计人员可以根据实际连接的螺栓直径、螺母厚度、露出的销孔长度，快速调整销体总长度，不需要重复绘制基础轮廓。从结构细节来看，销体采用半圆弧长圆头的闭合端设计，安装时闭合端先穿过预制的销孔，分开的两个支腿在穿出后向两侧弯折贴紧螺母或螺栓端面，既不会在安装过程中刮伤配合零件表面，也能保证锁止后不会因为振动从销孔中脱出。建模过程中严格还原了标准规定的尺寸公差，销身的直径公差适配对应规格的销孔安装间隙，既不会因为尺寸过大导致装配时需要强行敲入损伤销孔内壁，也不会因为间隙过大出现旷量，影响防松效果。头部的环形闭合端尺寸严格匹配标准要求，保证穿入销孔时的导向性，两个支腿的长度差控制在标准允许的范围内，弯折后能均匀贴靠在被固定件的表面，不会出现单侧支腿过短无法弯折、或是过长突出过多干涉周边其他零件的问题。在实际选型应用中，小直径规格的开口销多用于小型机电设备、仪器仪表的小规格螺纹连接锁止，大直径规格则适配工程机械、重型设备的大尺寸螺栓连接，不同直径对应的销孔加工尺寸、适配的螺栓螺母规格都在数模中预留了参数关联，设计人员调用时可以直接匹配对应连接副的尺寸，快速完成装配验证，不需要反复核对标准手册的尺寸表。数模的外形轮廓完全还原实物的结构特征，没有多余的工艺简化，在做装配干涉检查时，可以准确模拟安装后支腿弯折的空间占用，避免设计阶段出现销体安装后和周边零件、管线产生空间干涉的问题，尤其在紧凑结构的设计中，能提前预判安装空间是否足够，减少后期试制阶段的改模成本。这类标准件的数模化调用，能大幅缩短结构设计阶段的标准件建模时间，统一团队内的标准件选用规范，避免不同设计人员选用的开口销尺寸不统一，导致后续采购、装配环节出现零件规格混乱的问题。
