DIN1587标准六角盖型圆顶螺母设计

在各类机械设备的外露螺纹连接场景中，普通六角螺母的螺纹末端往往直接暴露在外，既容易在设备运行过程中积灰、沾染切削液或腐蚀性介质，导致螺纹锈蚀后难以拆卸，也可能因螺纹端部的锐边划伤操作人员，或是与周边运动部件发生剐蹭干涉，这类问题在户外设备、食品加工机械、装饰性结构件的装配中尤为常见。这款盖型螺母的设计核心，就是通过顶部的一体式圆顶封盖结构，完全覆盖螺栓伸出螺母的螺纹端部，从结构上隔绝外界介质对内螺纹与外螺纹配合段的侵蚀，同时消除外露螺纹的锐边风险，兼顾连接可靠性与使用安全性。

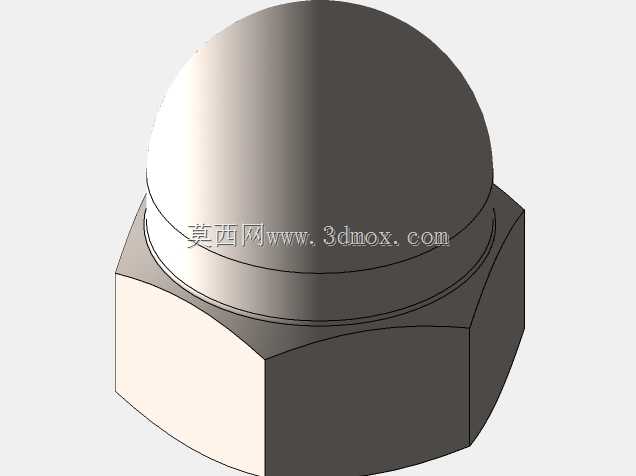

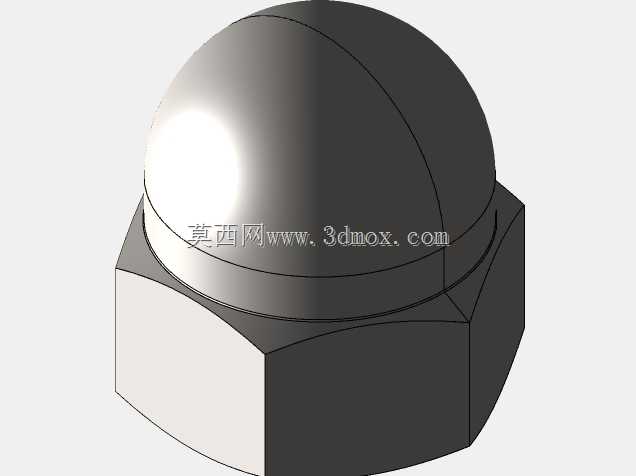

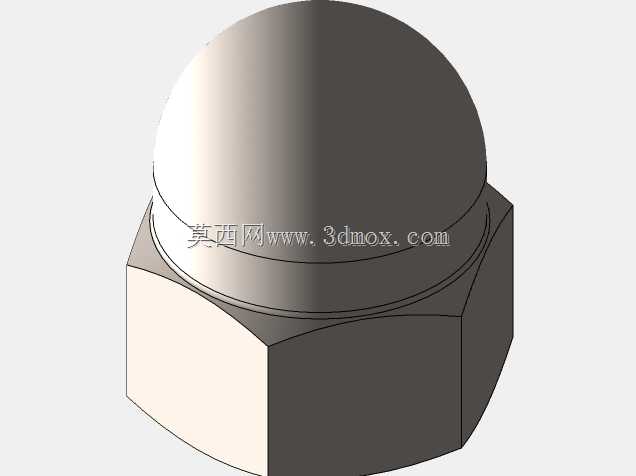

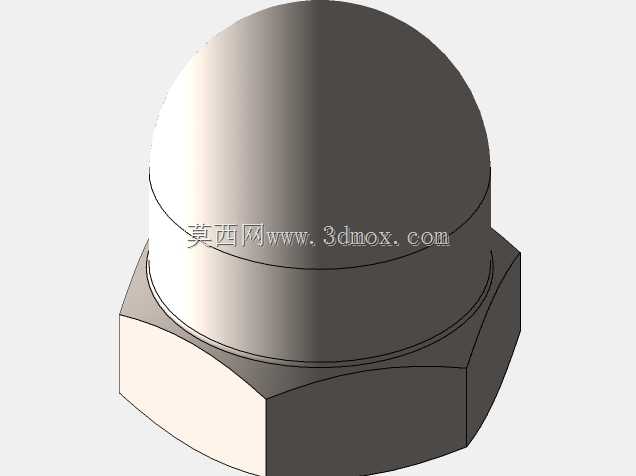

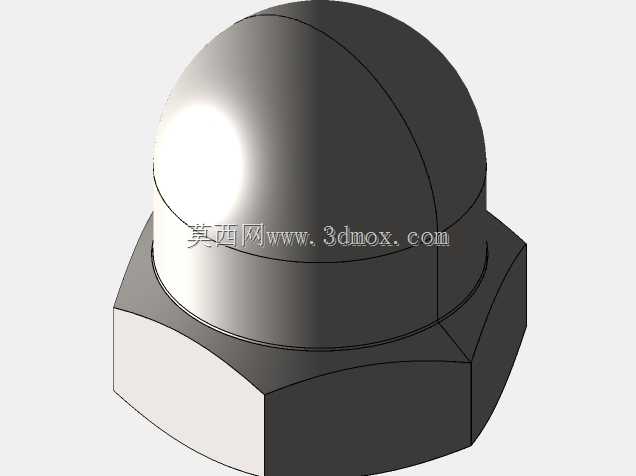

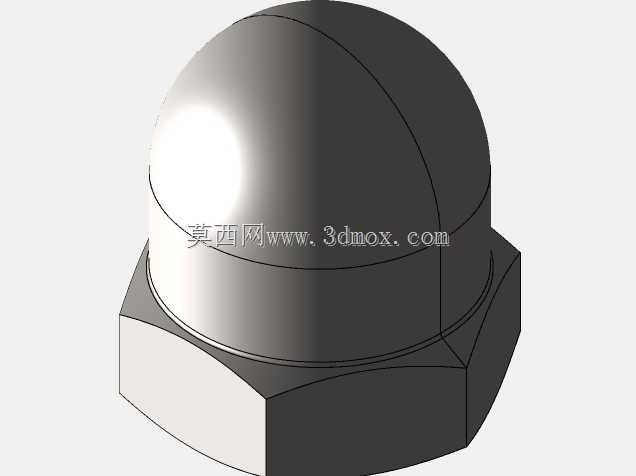

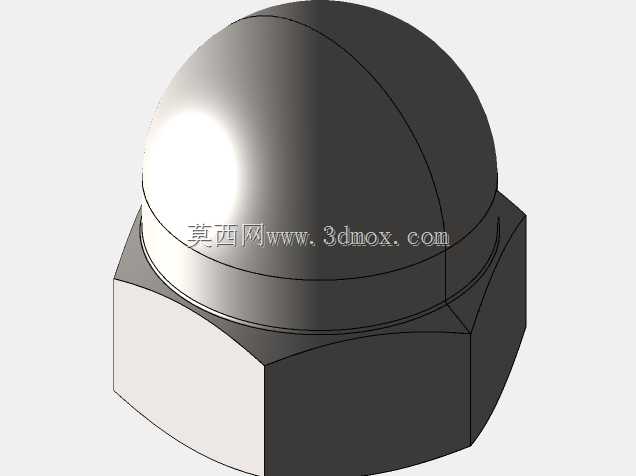

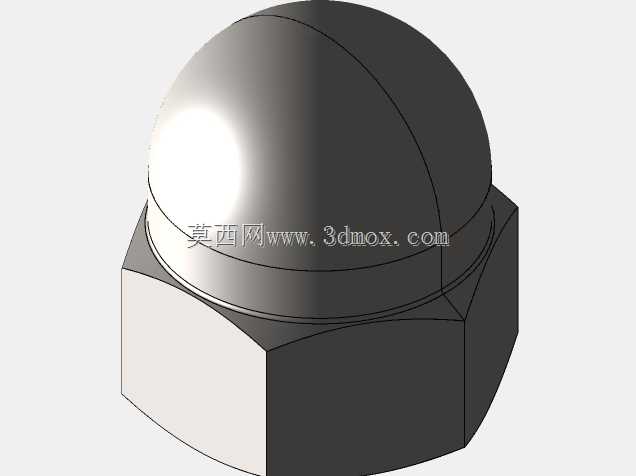

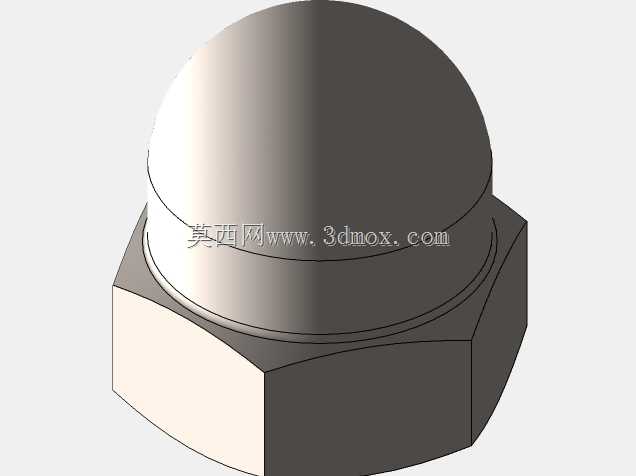

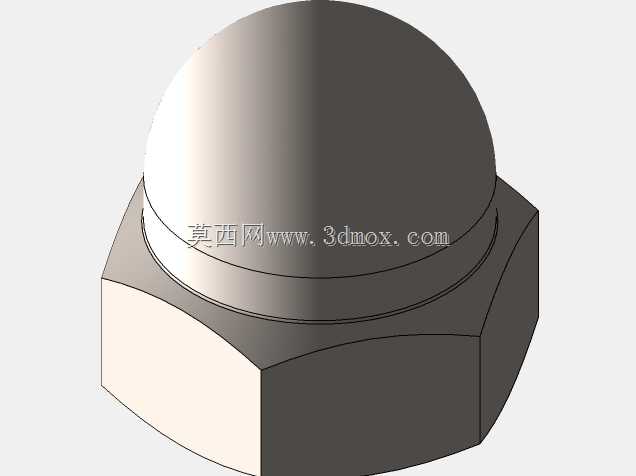

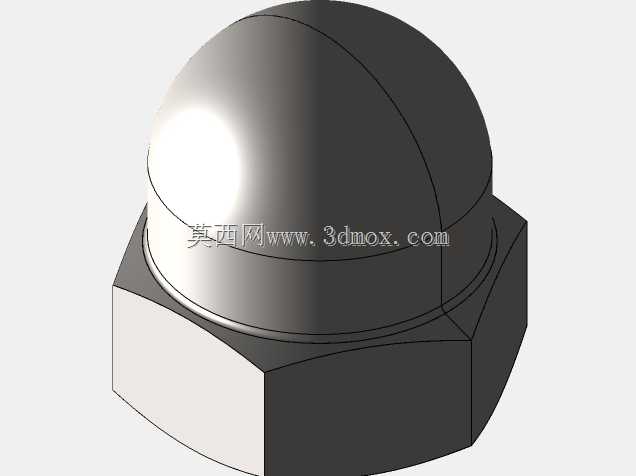

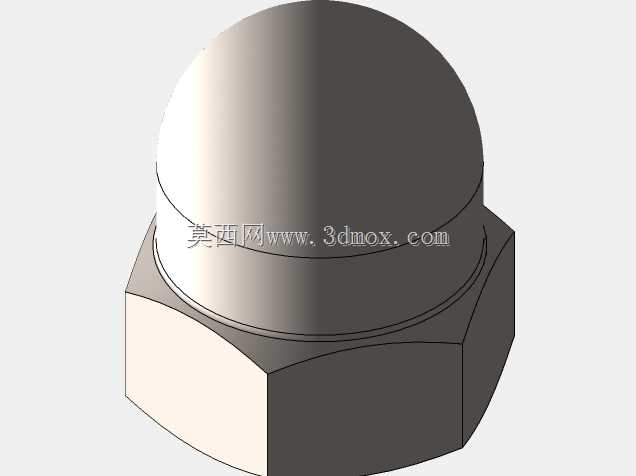

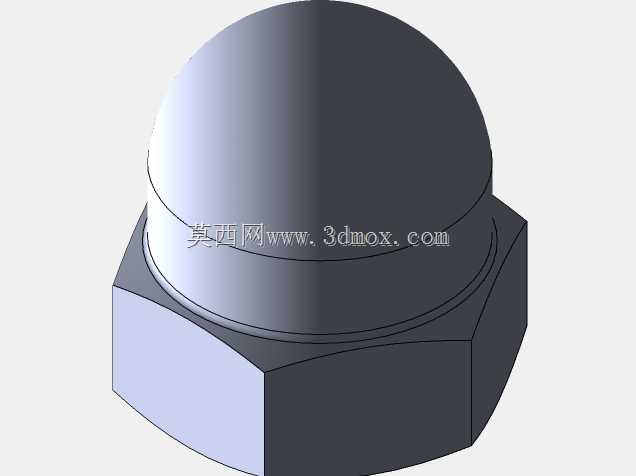

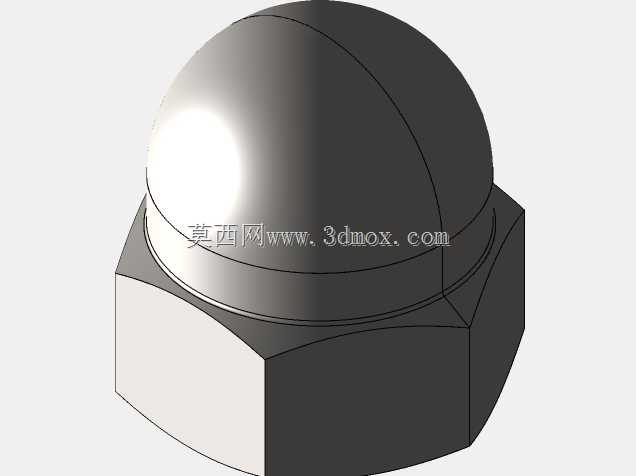

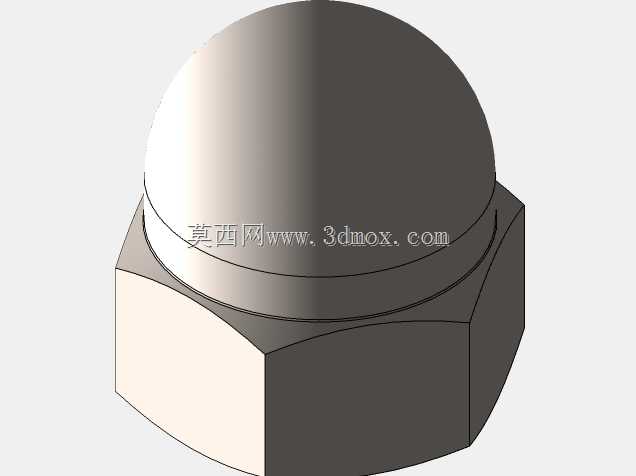

从结构设计逻辑来看，该螺母下部采用标准六角外形，适配常规开口扳手、套筒等通用紧固工具，无需额外定制专用工装即可完成装配作业，能直接适配现有生产线的装配工序，降低现场装配的工具适配成本。顶部的圆顶结构采用与六角本体一体成型的设计，不存在拼接缝隙，避免了拼接位置藏污纳垢或出现结构强度薄弱点，圆顶的弧度经过优化，既保证封盖内部有足够空间容纳螺栓伸出的螺纹末端，不会因螺栓过长导致螺母无法拧到位，也不会因内部空腔过大造成材料浪费、增加不必要的零件重量。

尺寸覆盖M4至M20的常用公制螺纹规格，不同规格对应的六角对边尺寸、螺母总高度、圆顶外径均严格遵循对应标准的尺寸公差要求，安装时的扳手空间预留、螺纹啮合长度都经过匹配校核：小规格M4至M10的螺母可用于仪器仪表、小型设备的外装面板连接，中规格M12至M16的螺母适配通用机架、防护栏的连接节点，大规格M18至M20的螺母可用于重载设备的外露螺栓紧固。设计过程中针对不同螺纹规格的受力特性，调整了六角部分与圆顶部分的过渡圆角，避免紧固时应力集中在过渡位置导致螺母开裂，螺纹部分的精度满足一般机械连接的公差要求，能与对应精度等级的外螺纹顺畅配合，不会出现卡滞或啮合间隙过大的问题。

在实际选型应用中，需要注意螺栓伸出螺母的长度不能超过圆顶内部的空腔深度，否则会导致螺母无法完全拧紧，失去封盖的防护作用；如果应用在有振动的工况下，可配合弹垫、平垫使用，不会因底部的六角支撑面结构影响防松附件的正常安装。相较于普通螺母搭配塑料保护帽的方案，这种一体式盖型螺母省去了额外装配保护帽的工序，也不会出现保护帽脱落、老化失效的问题，长期使用的维护成本更低，在户外光伏支架、园林机械、医疗器械、家具五金等对外观和防护有要求的连接场景中，都能稳定发挥作用。
