可3D打印微型带式输送装置结构设计

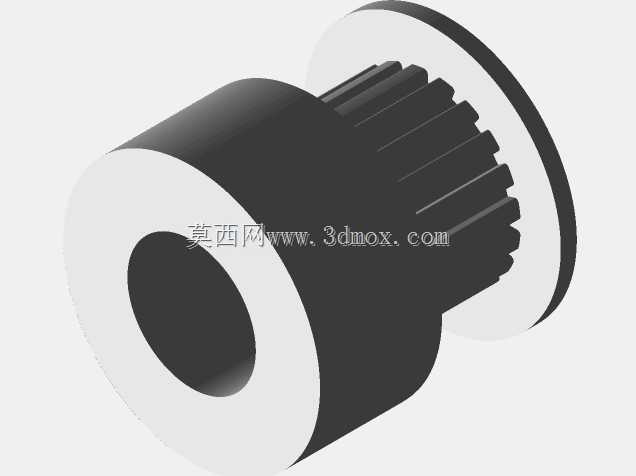

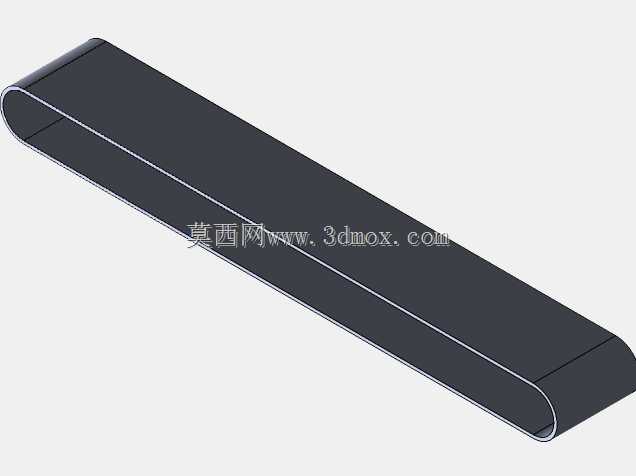

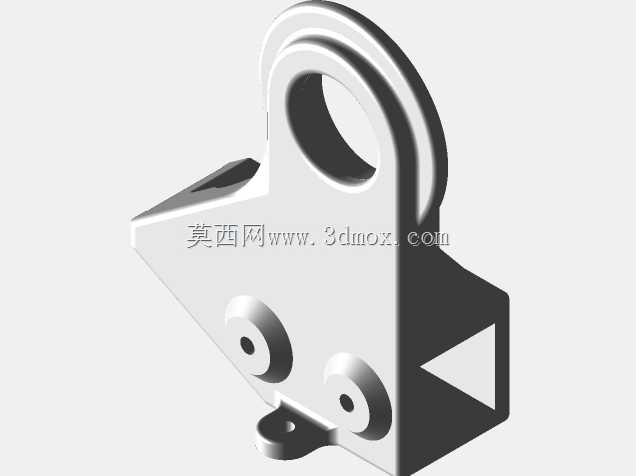

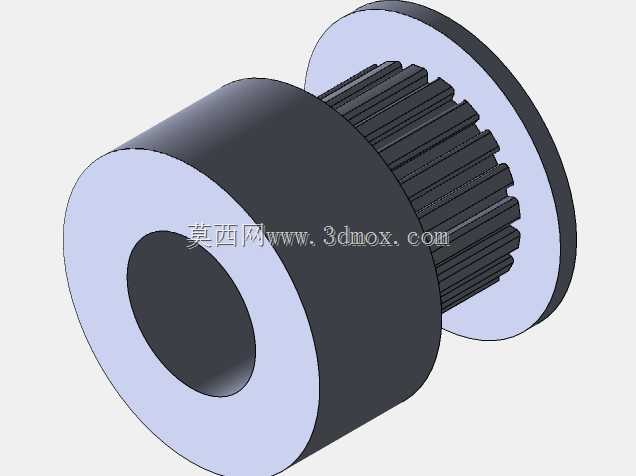

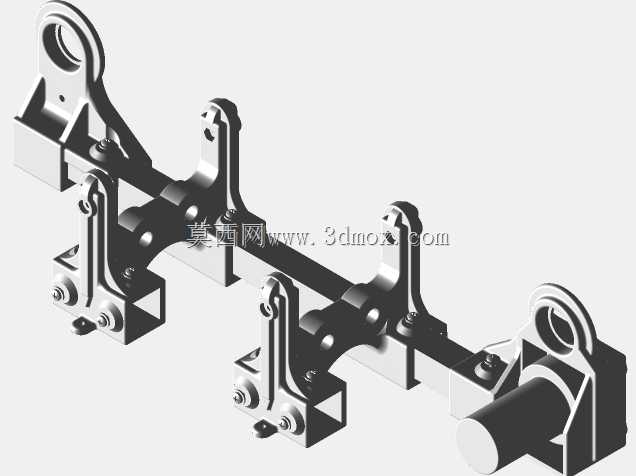

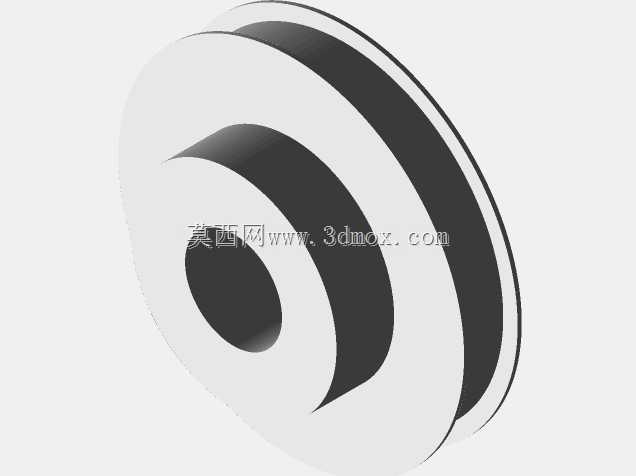

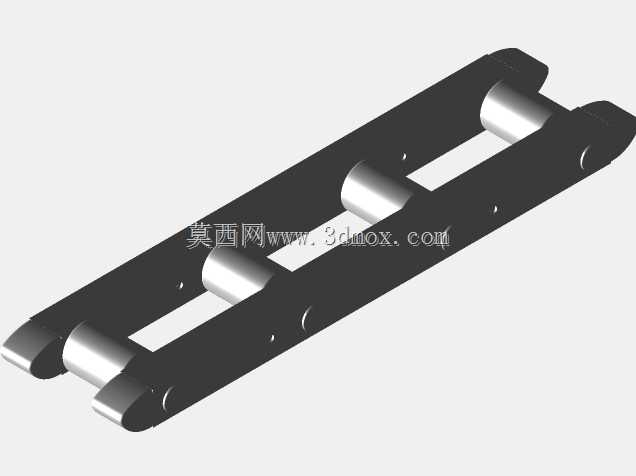

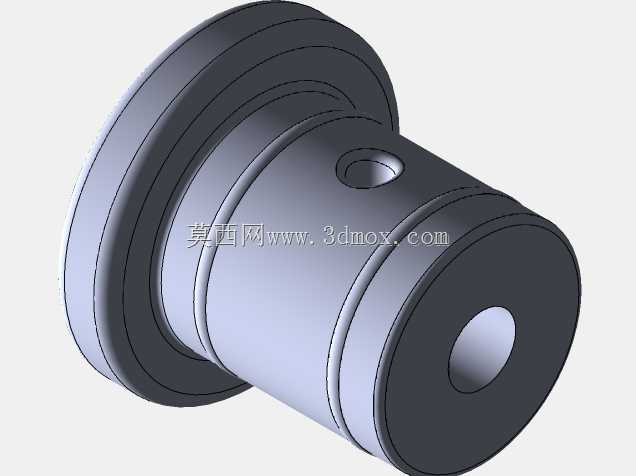

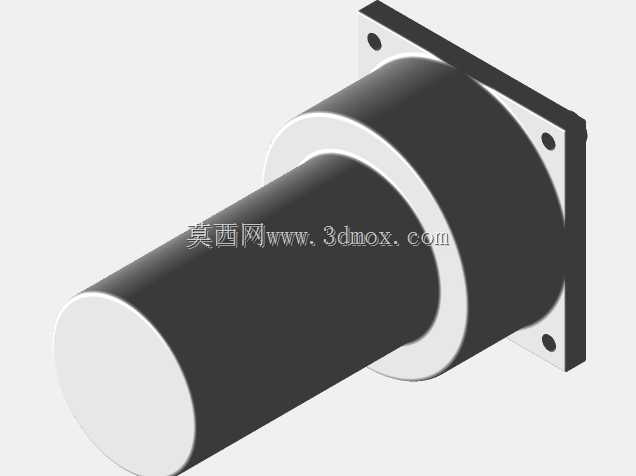

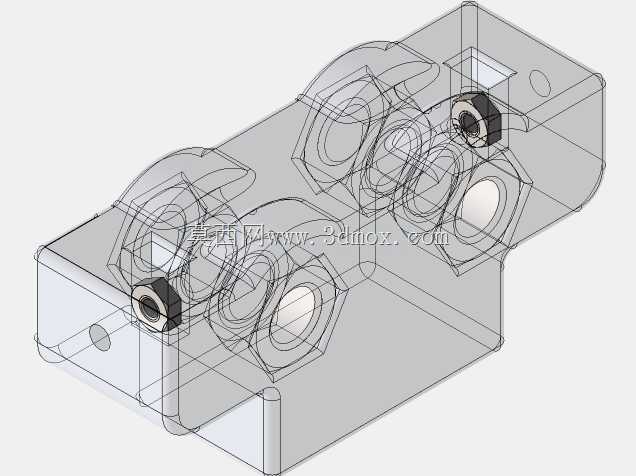

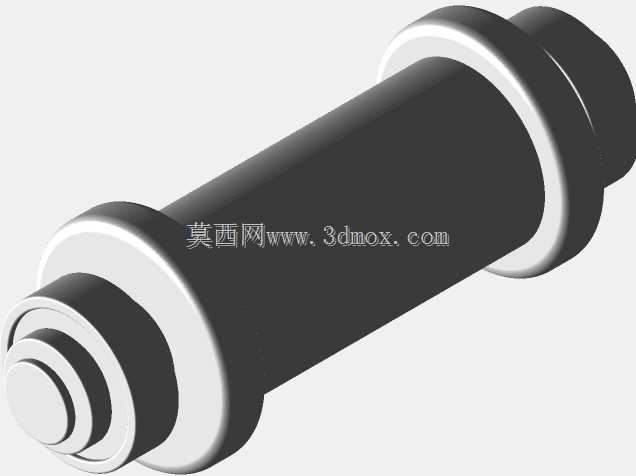

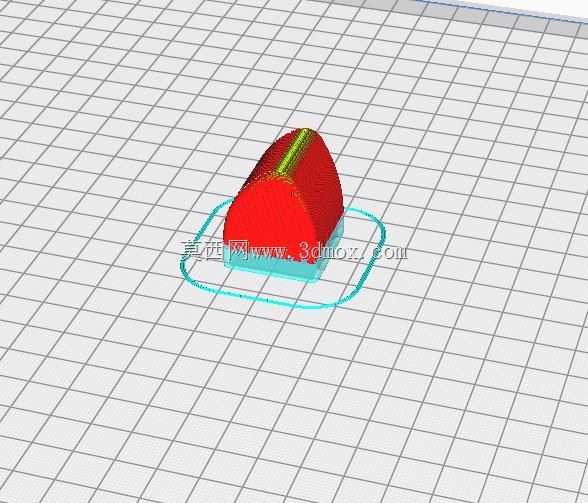

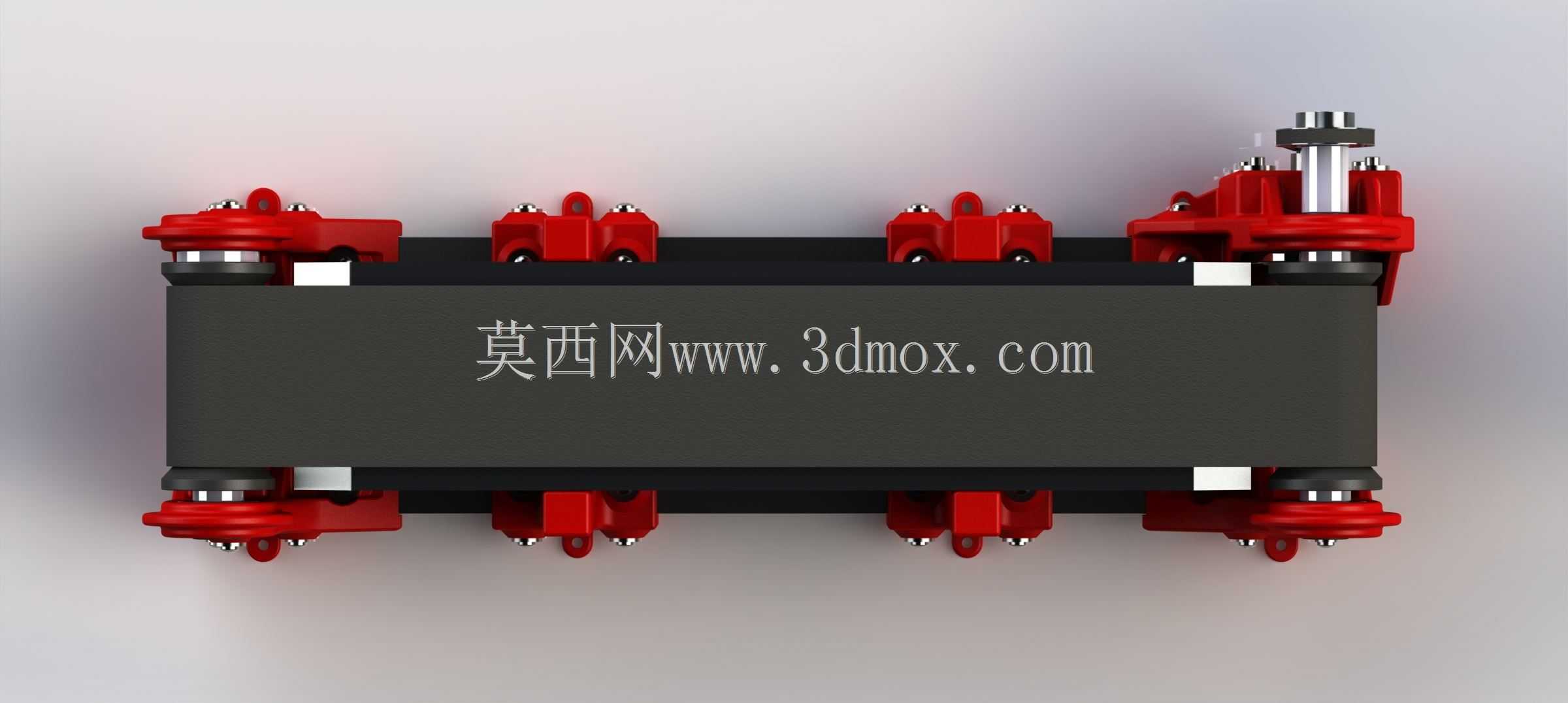

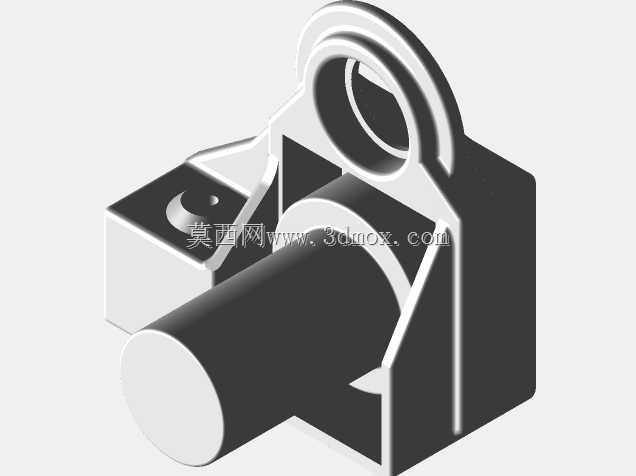

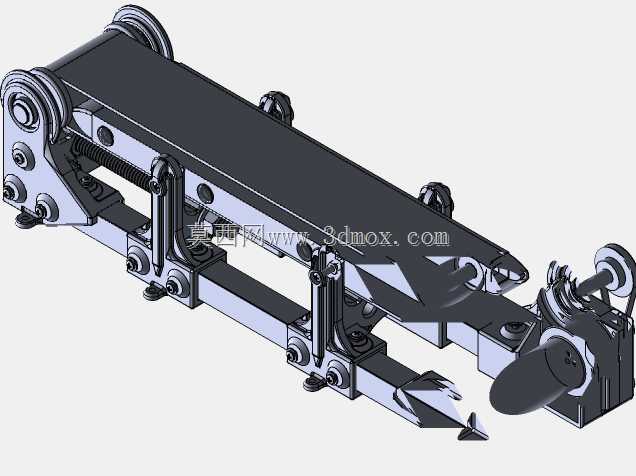

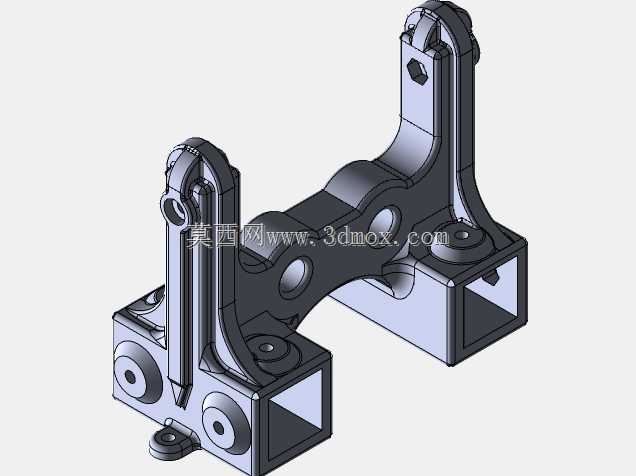

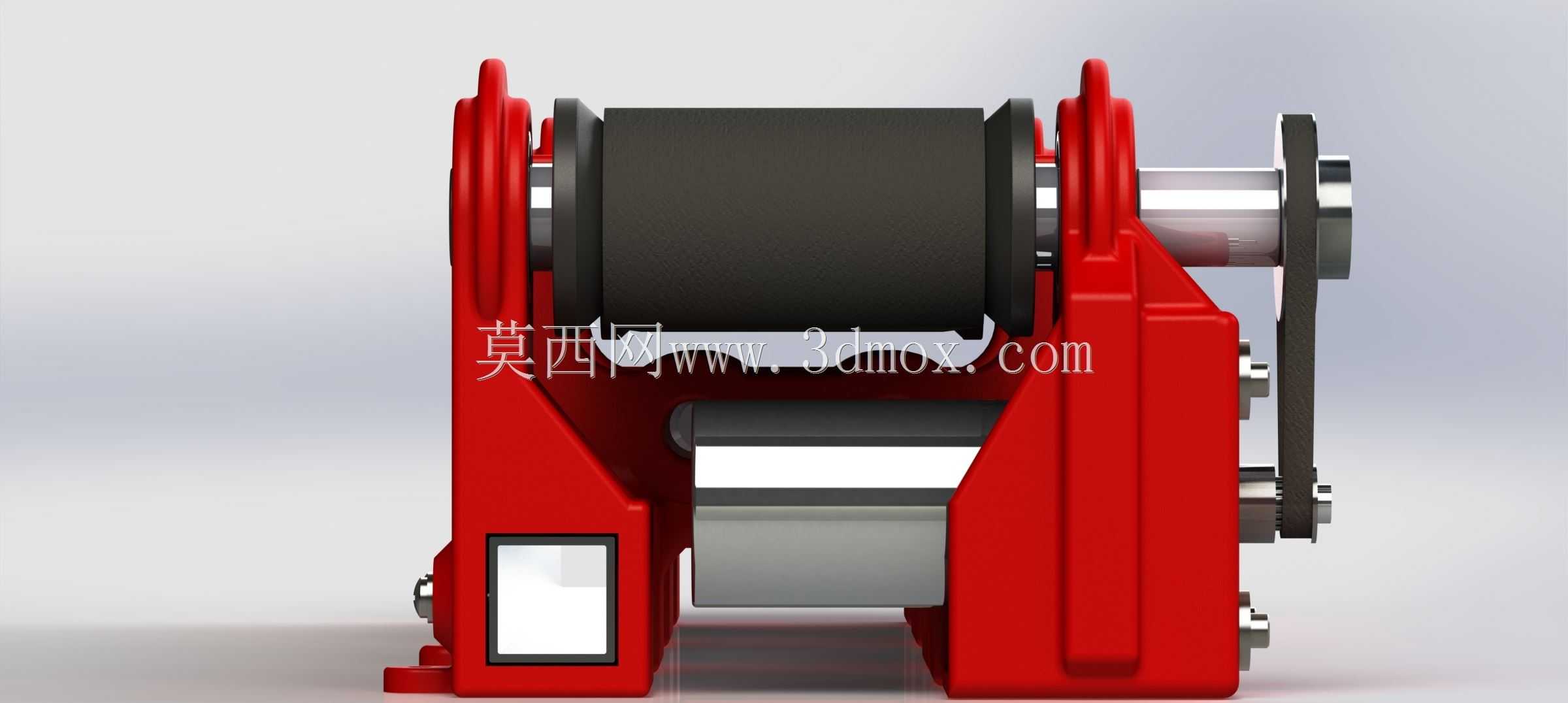

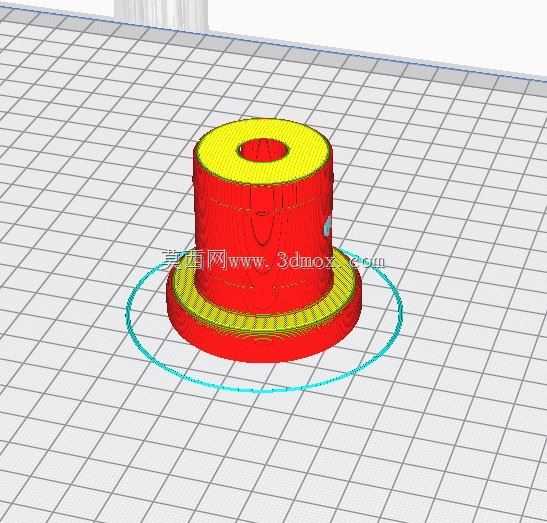

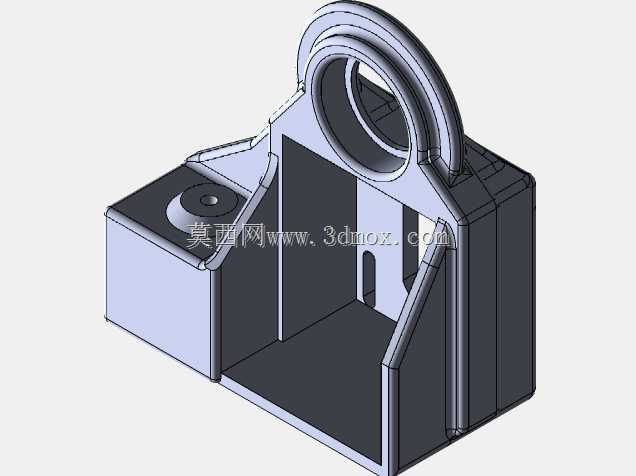

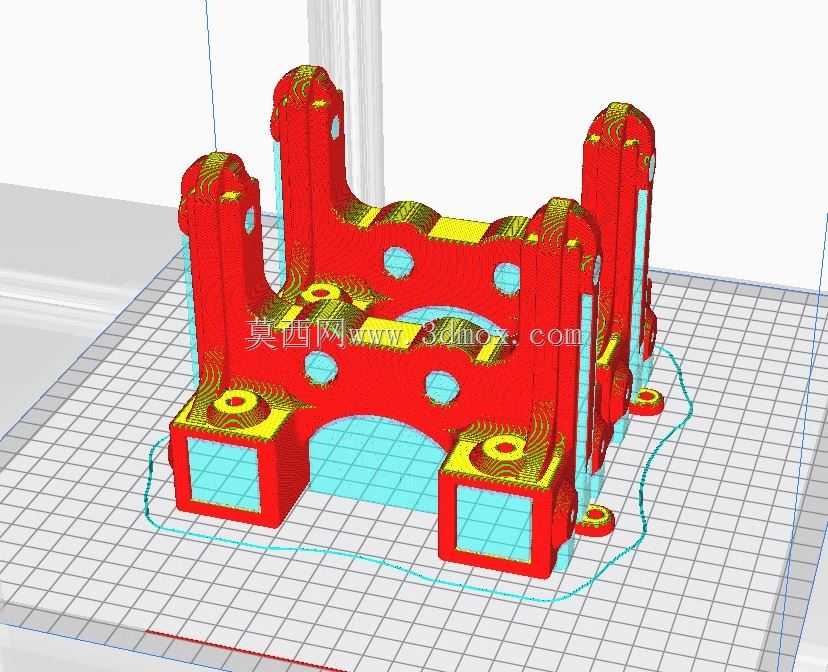

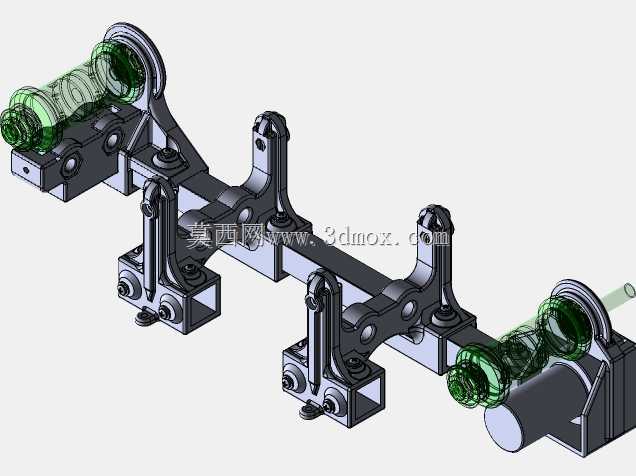

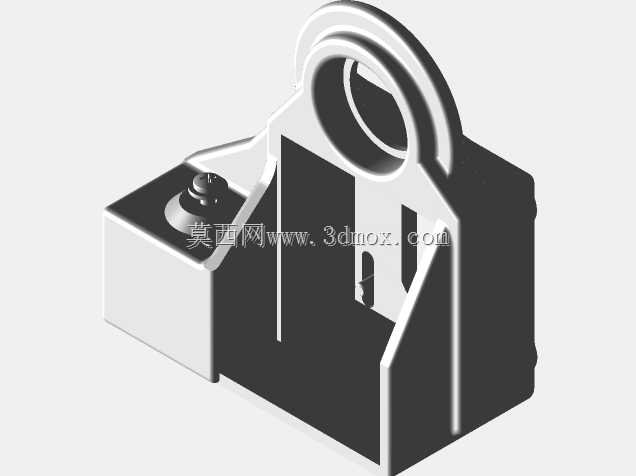

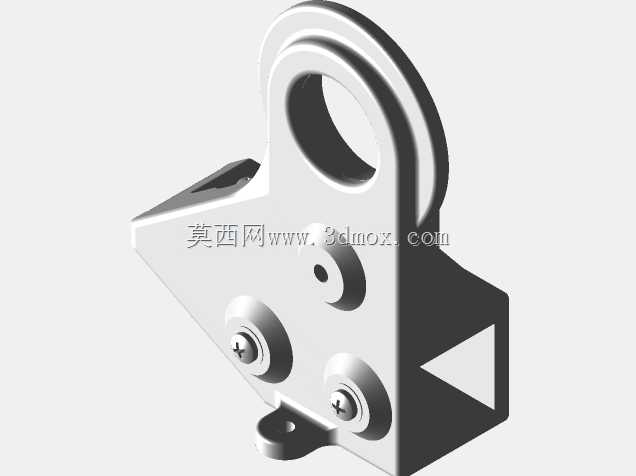

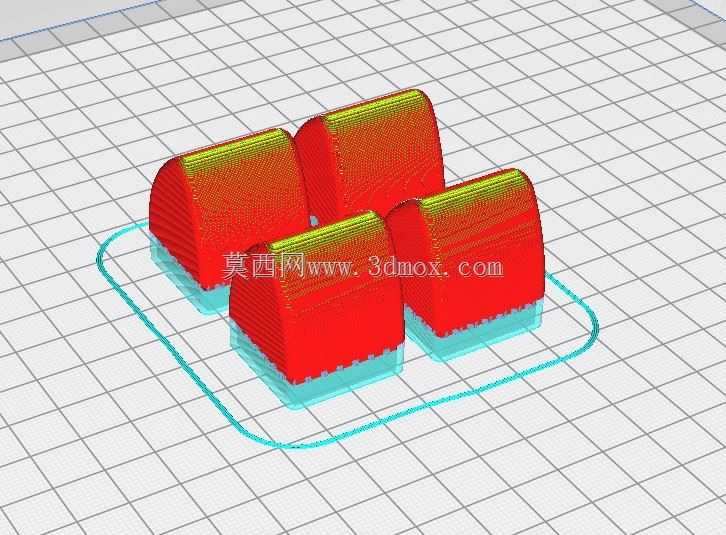

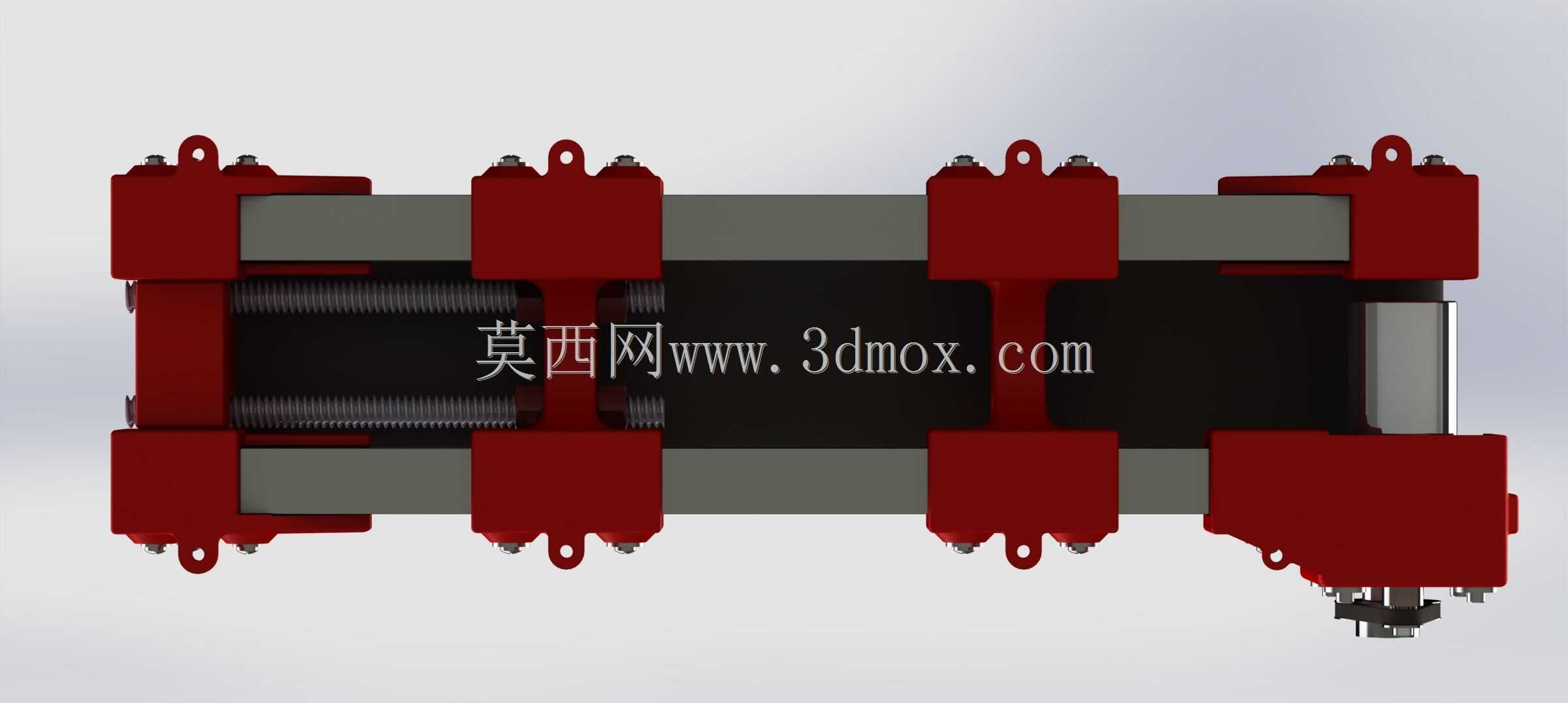

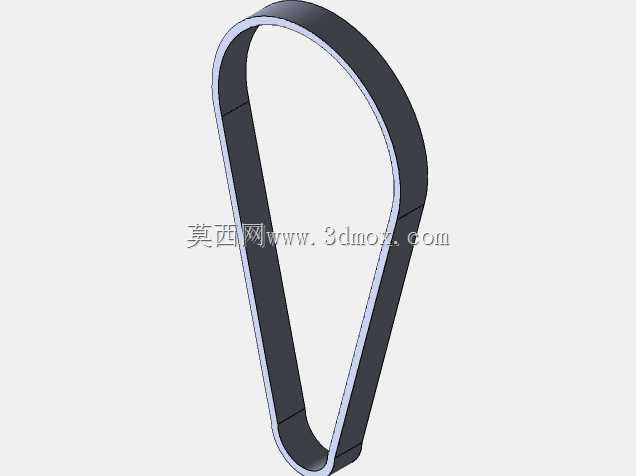

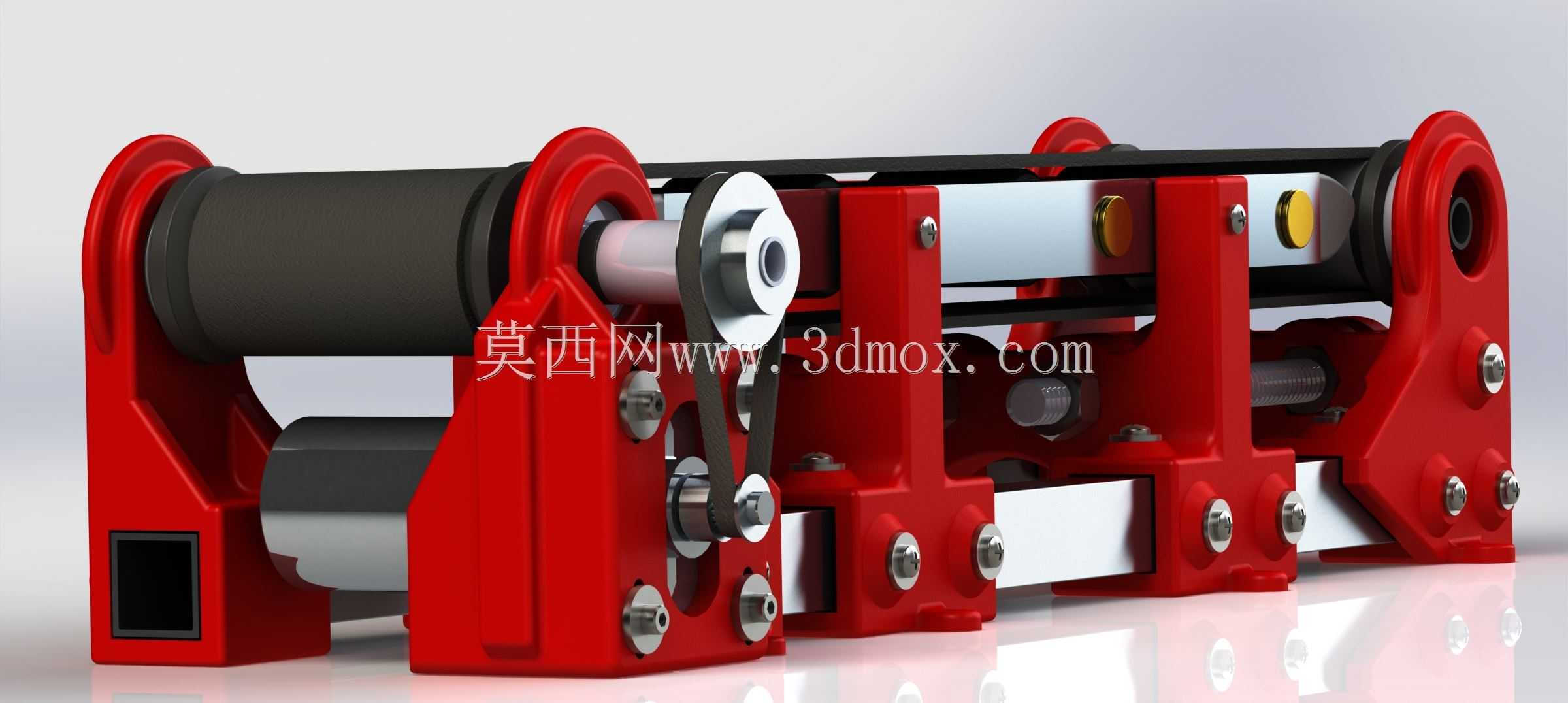

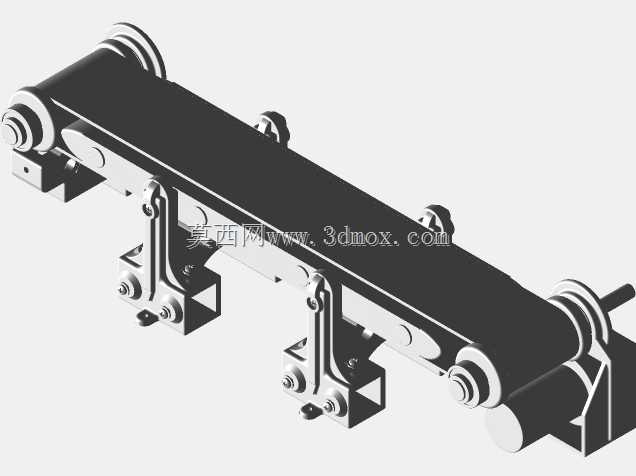

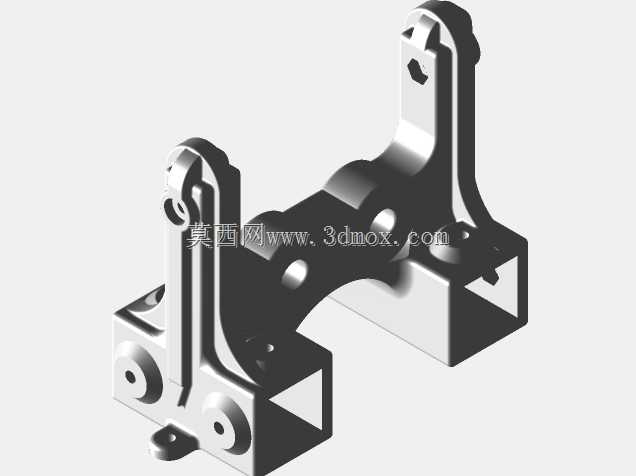

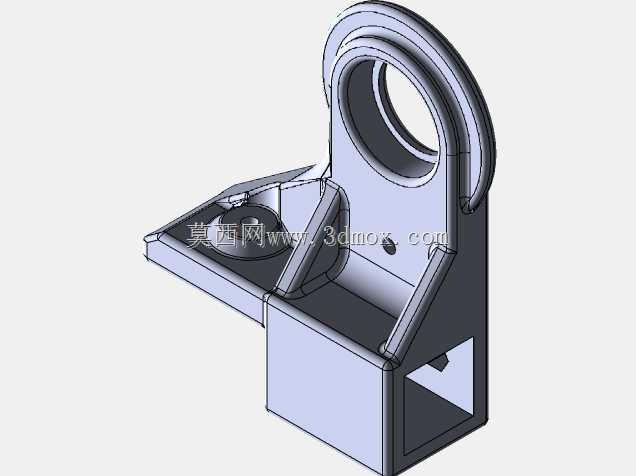

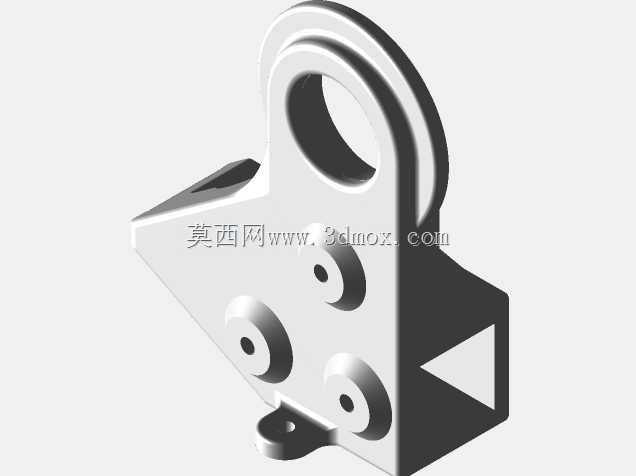

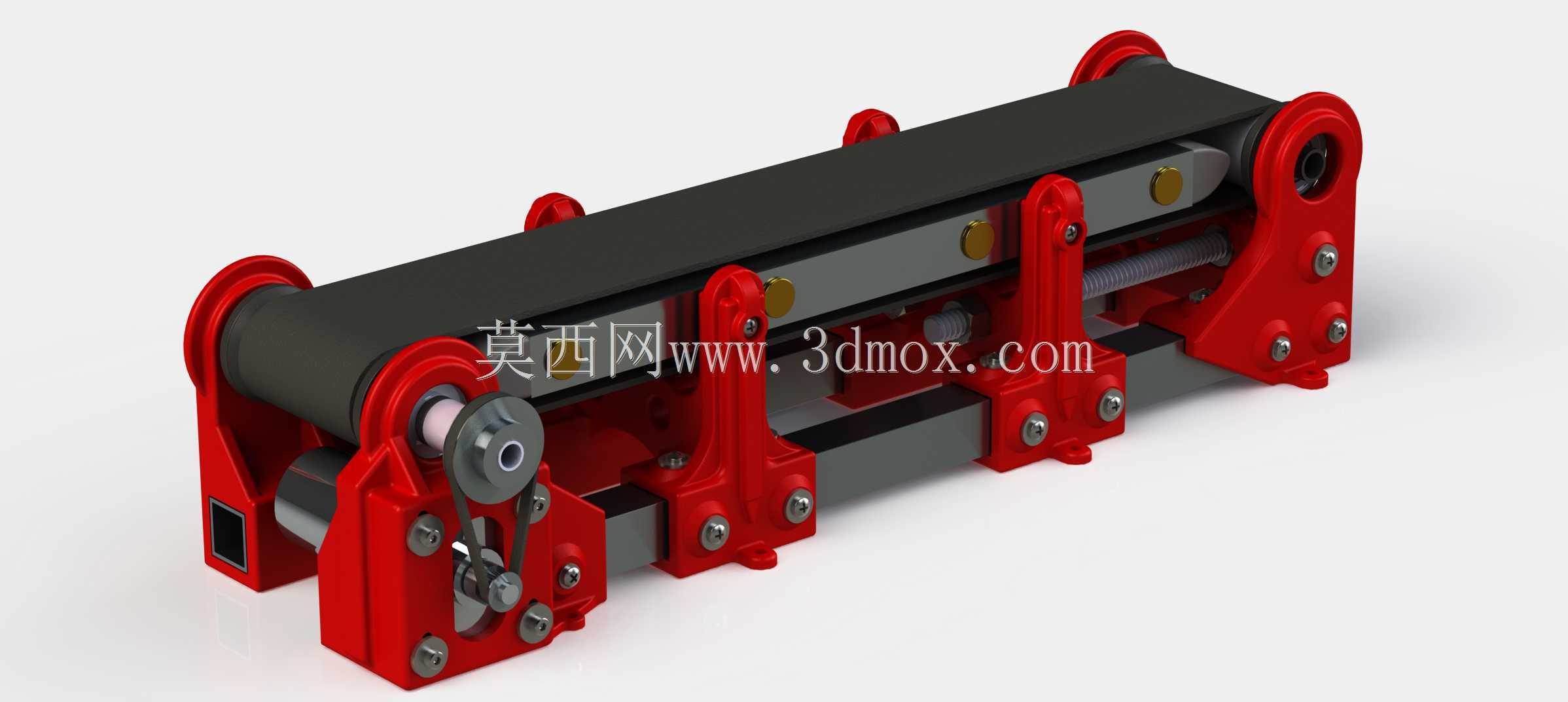

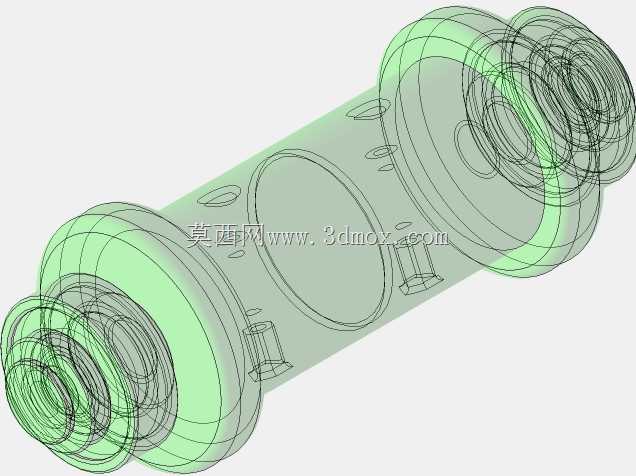

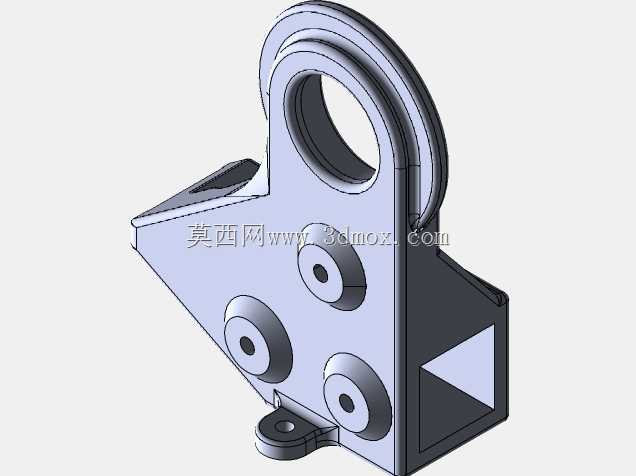

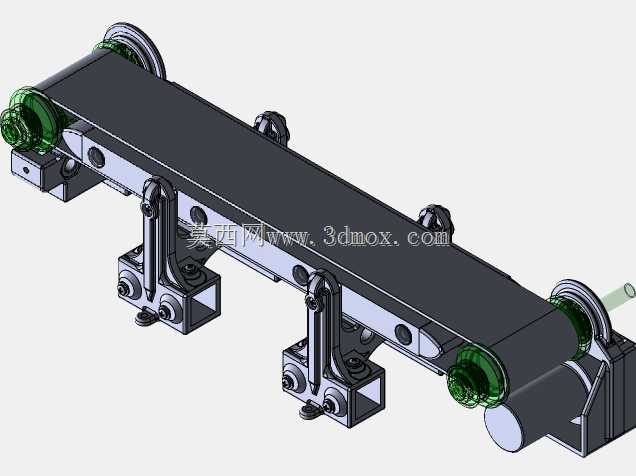

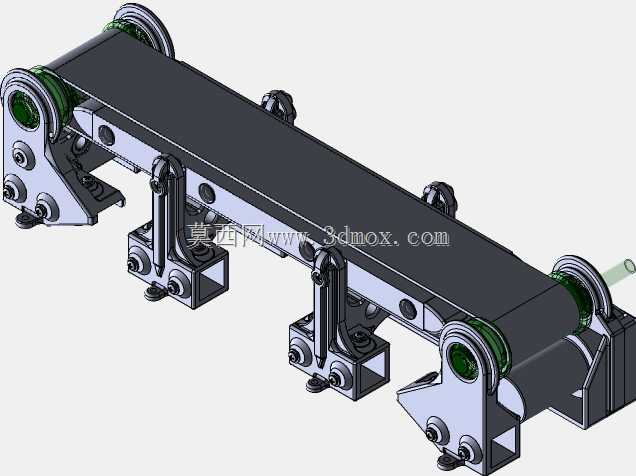

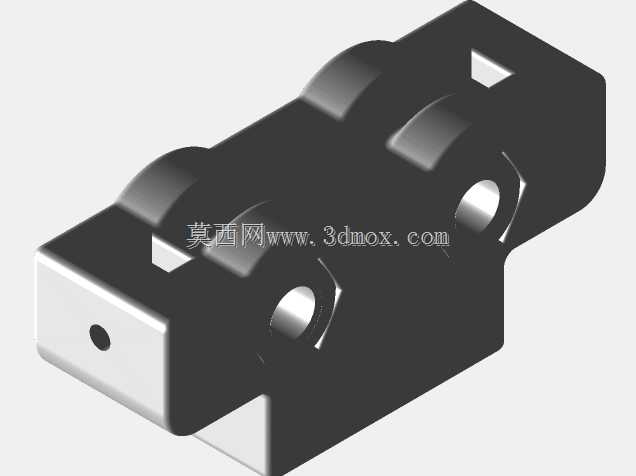

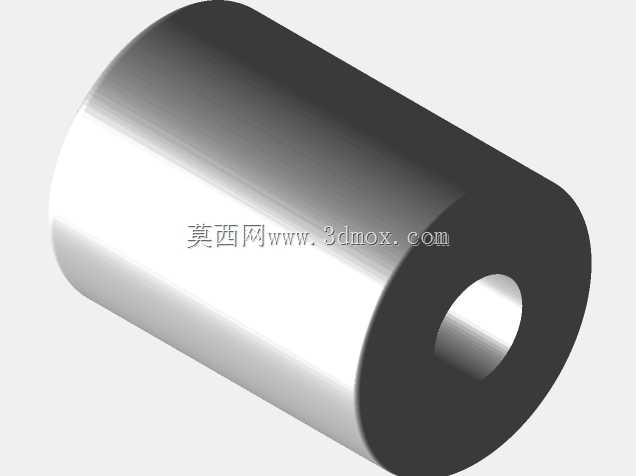

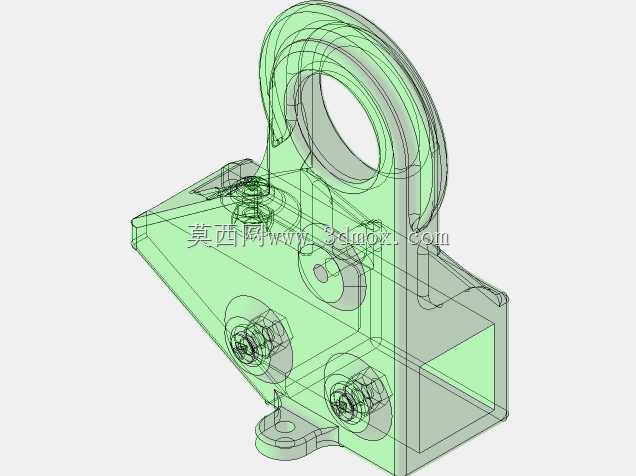

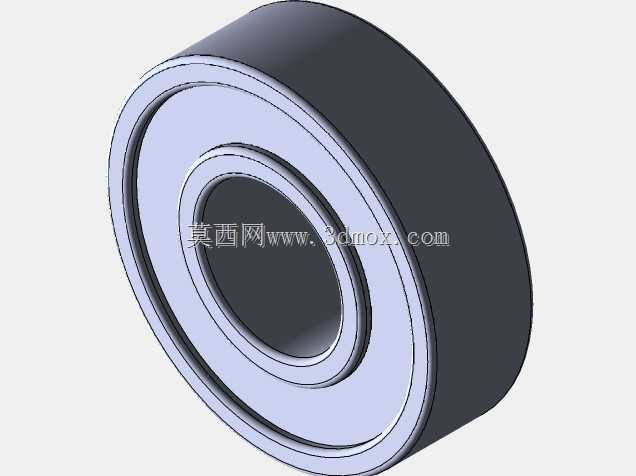

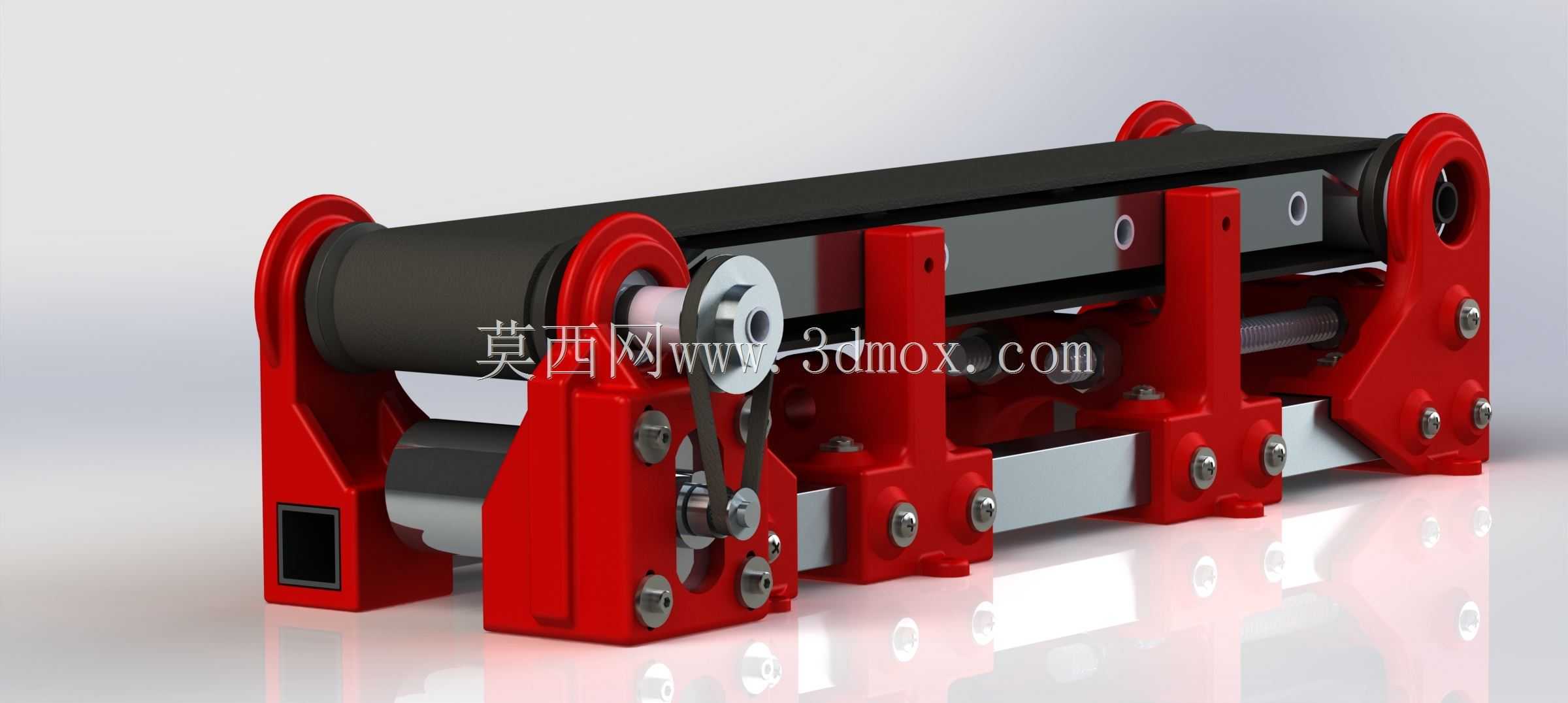

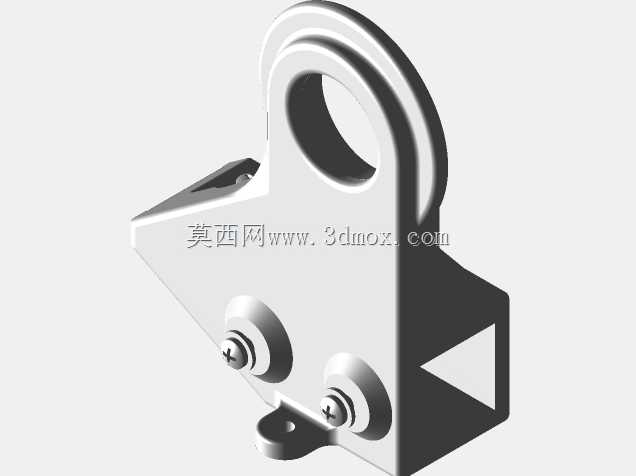

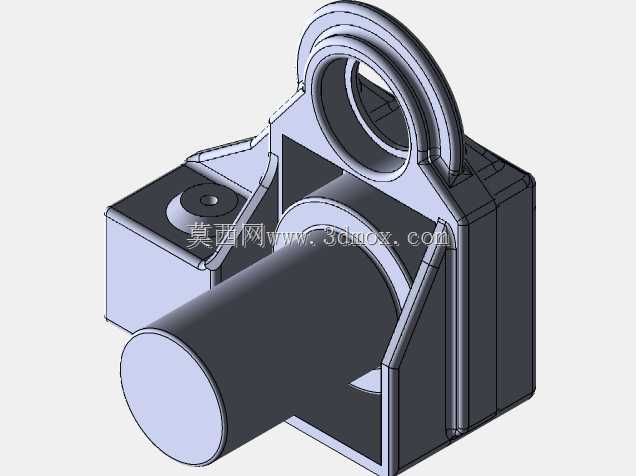

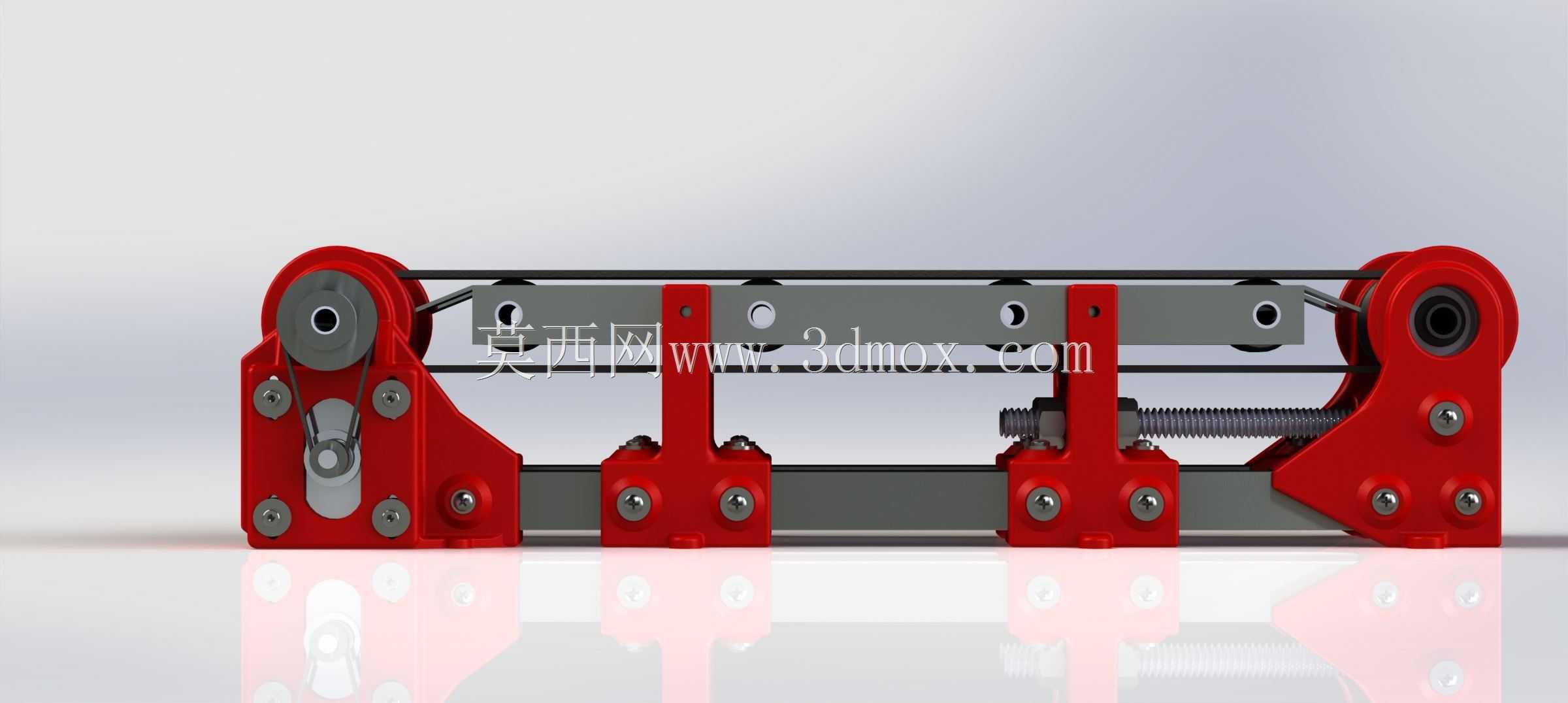

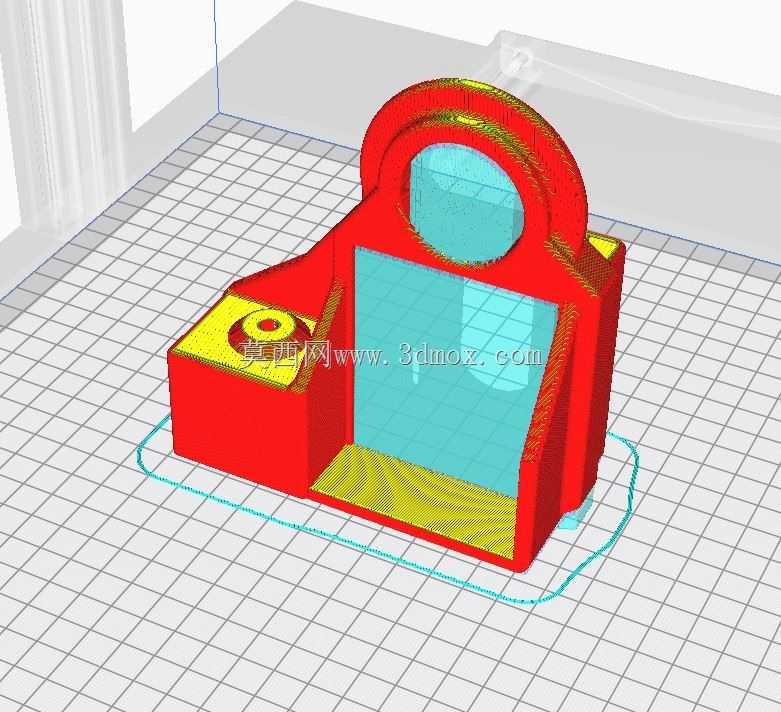

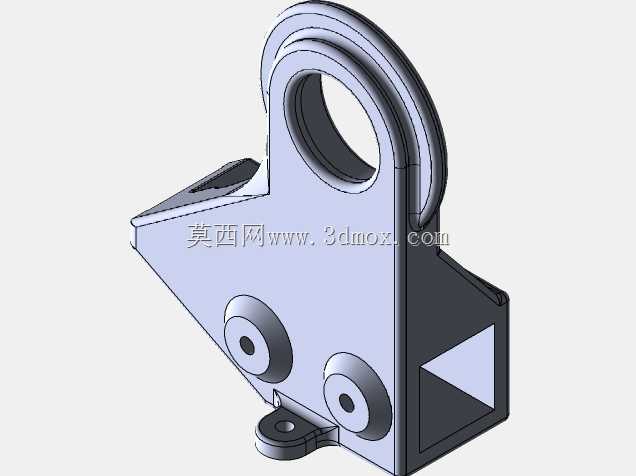

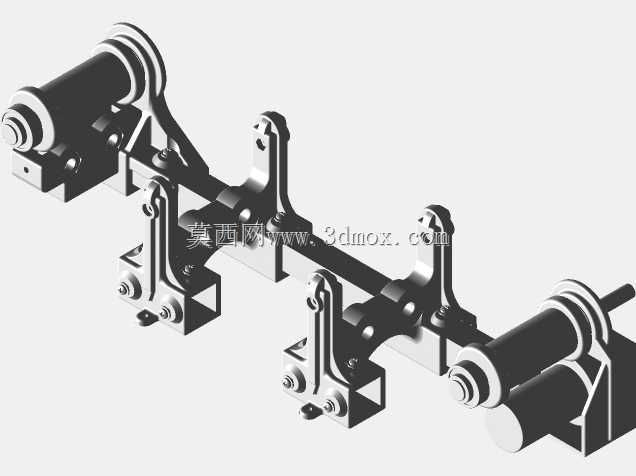

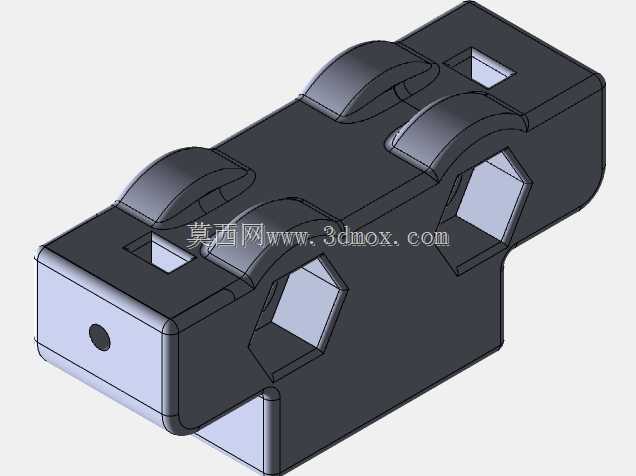

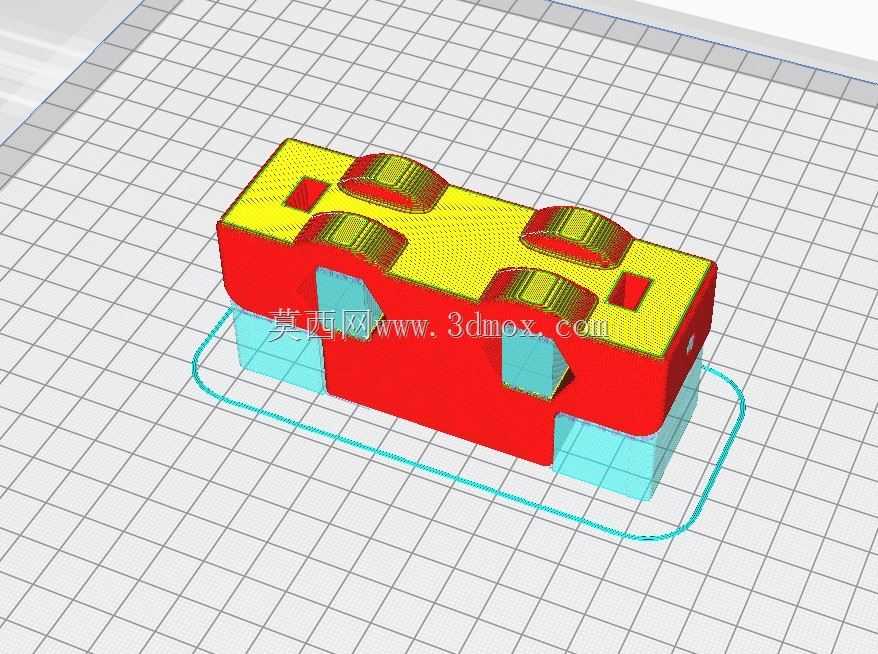

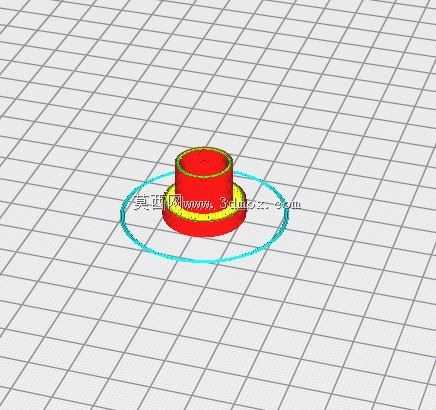

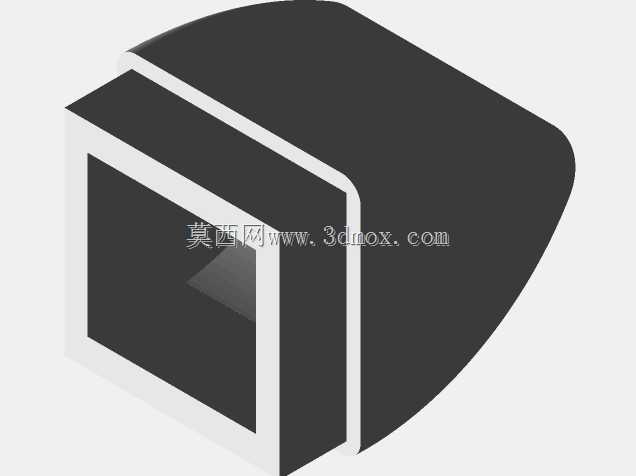

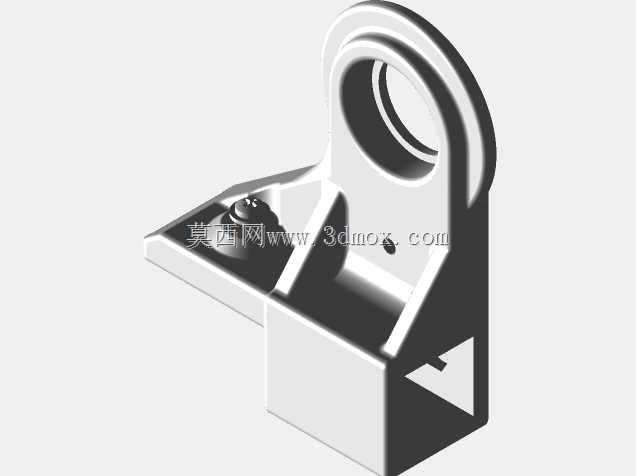

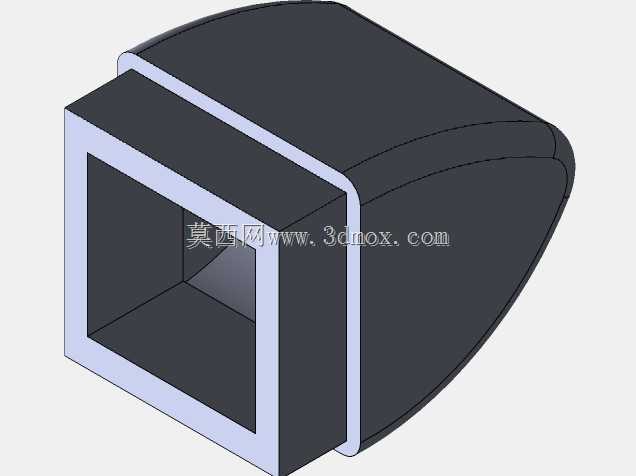

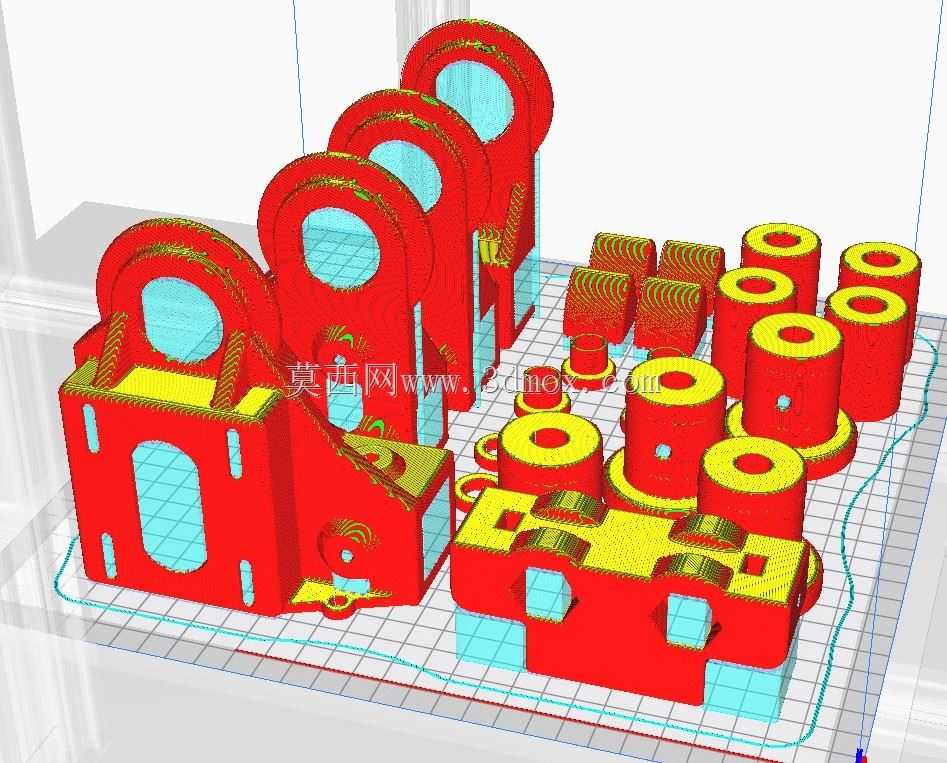

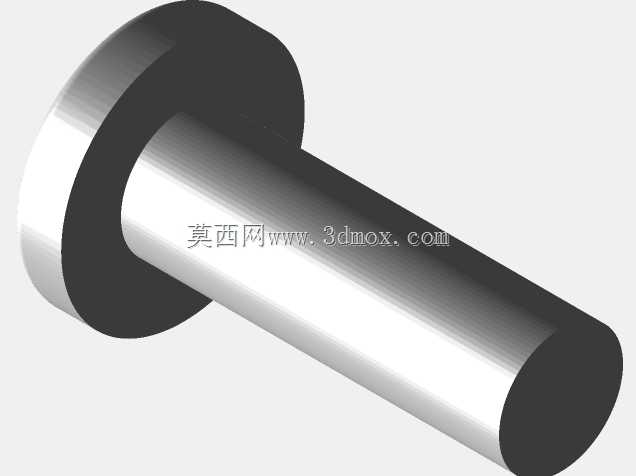

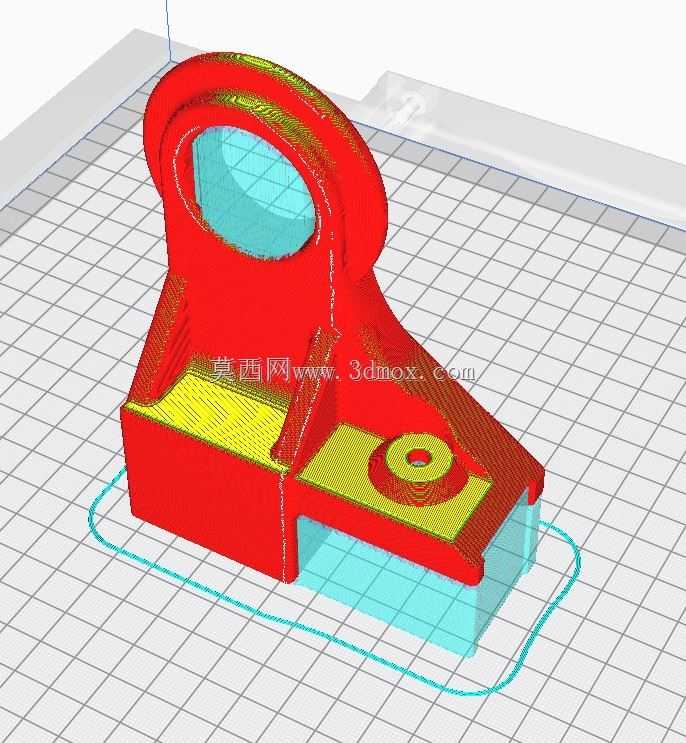

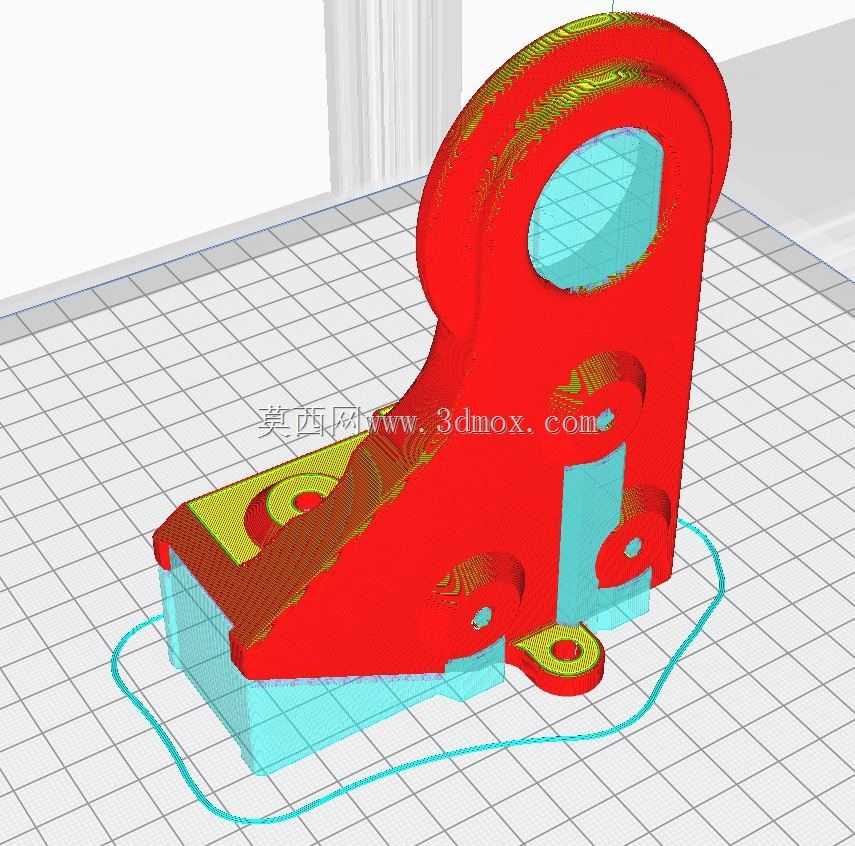

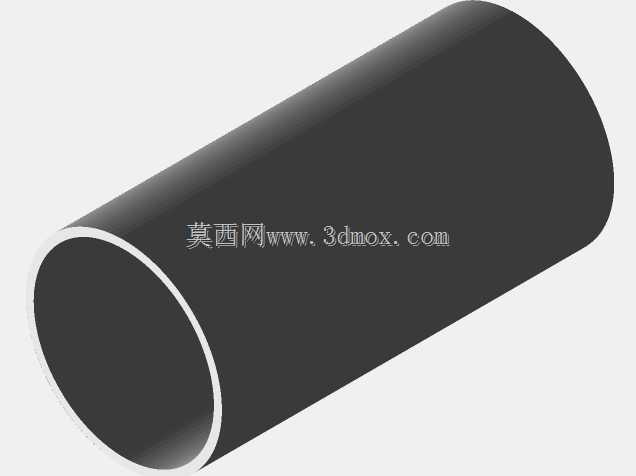

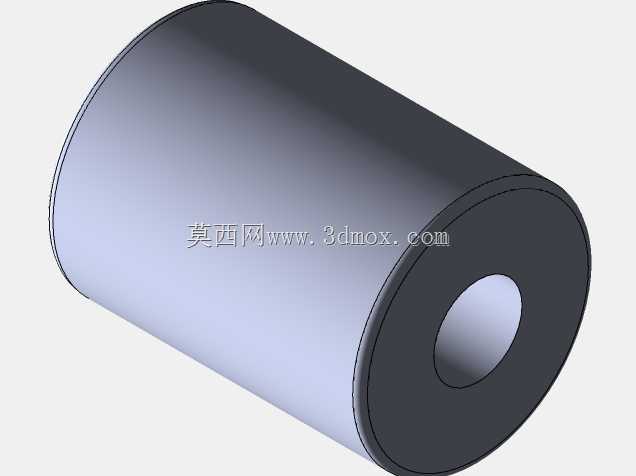

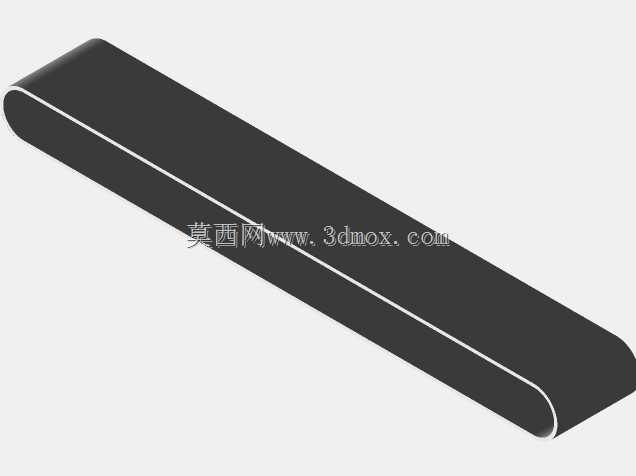

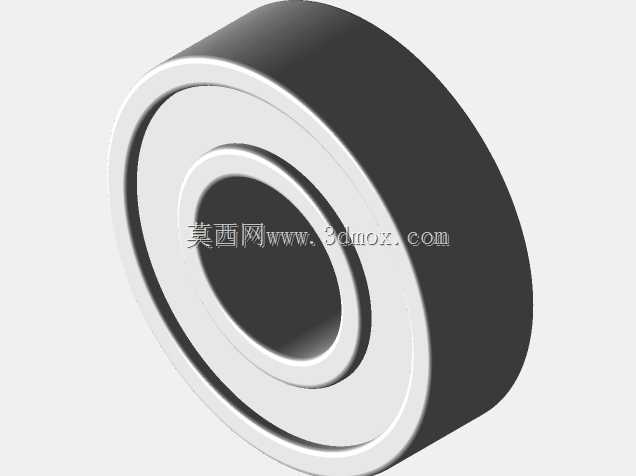

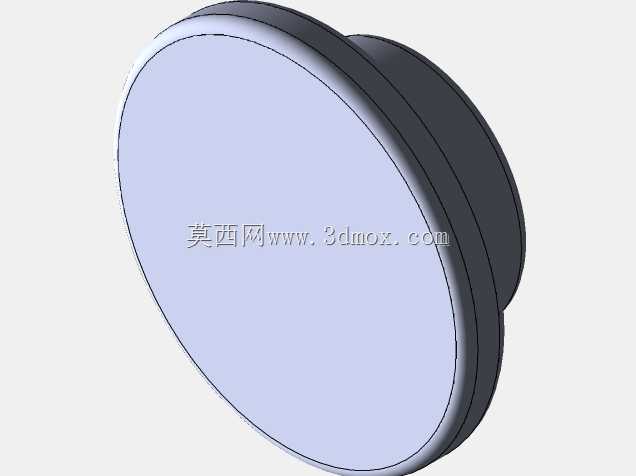

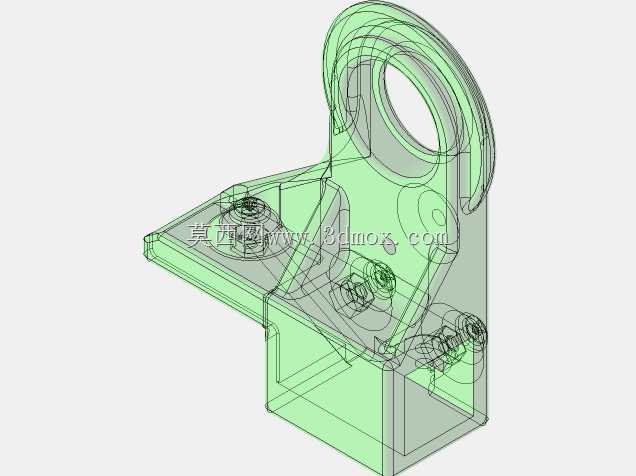

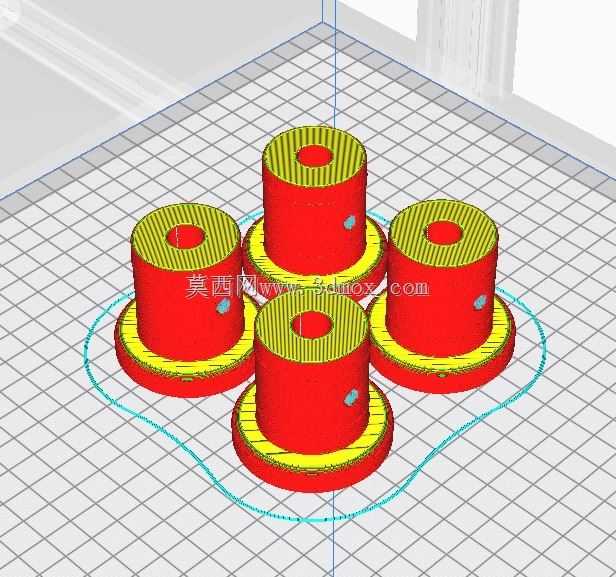

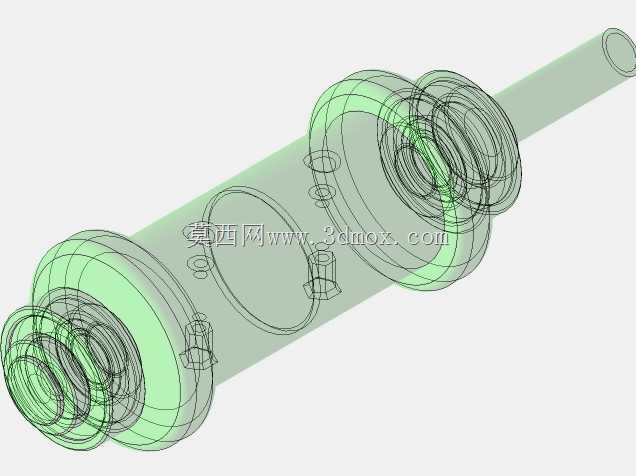

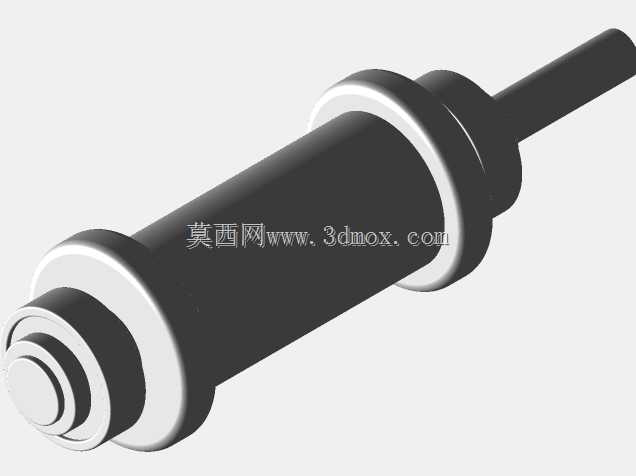

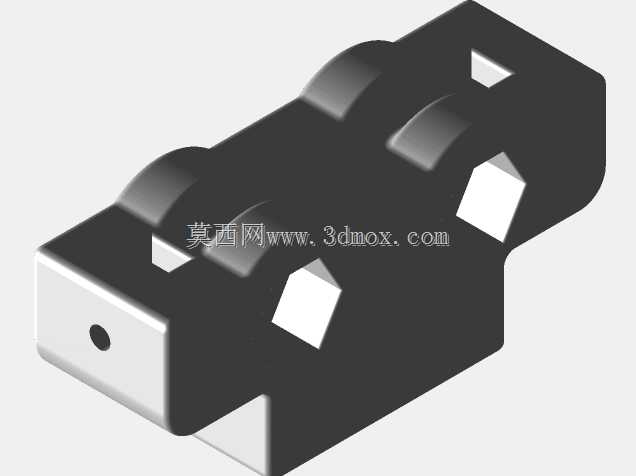

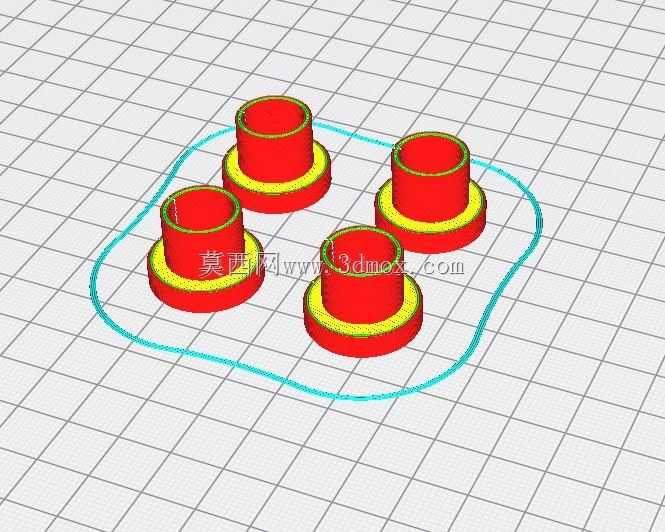

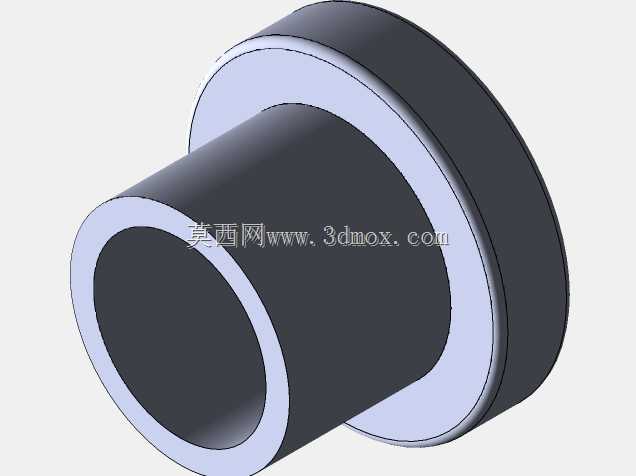

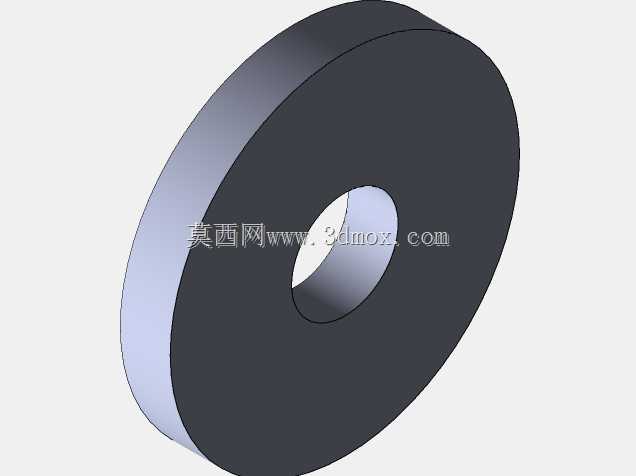

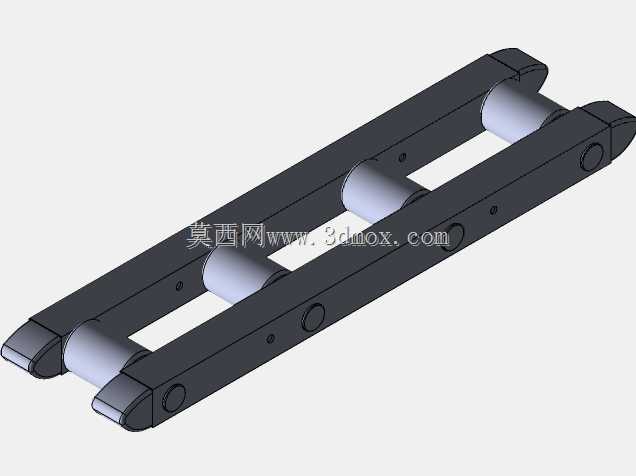

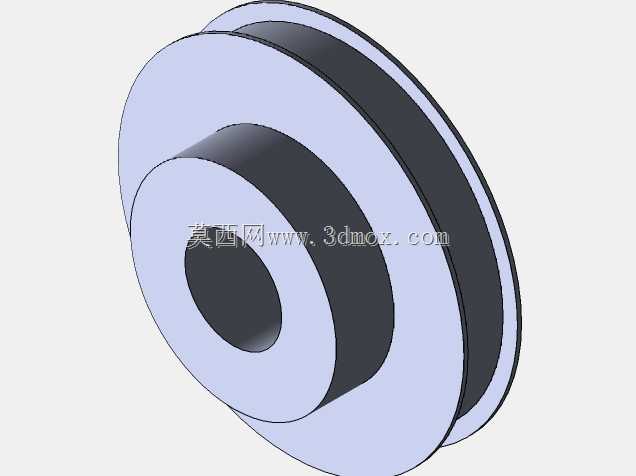

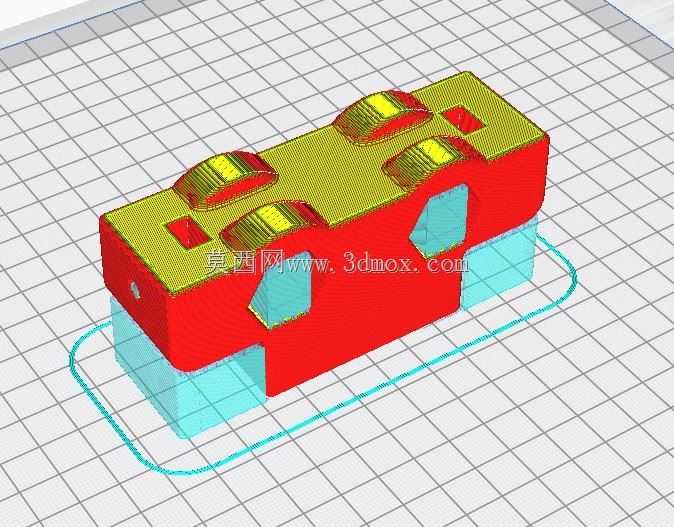

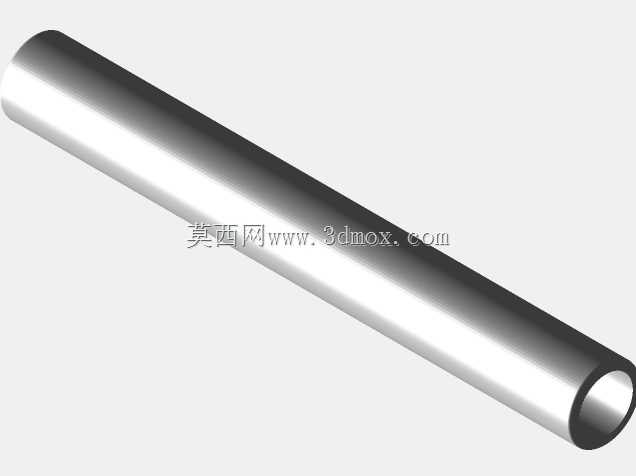

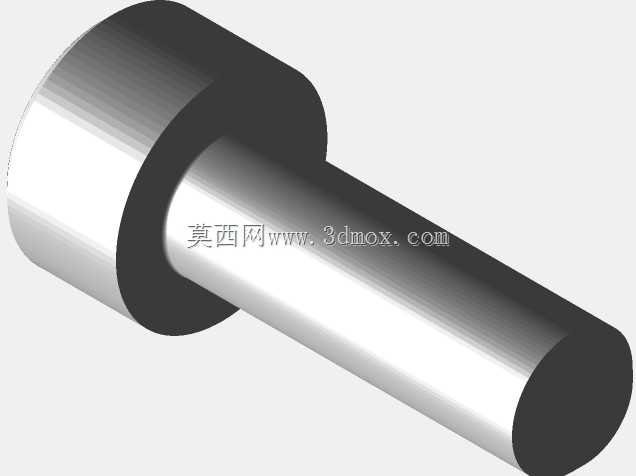

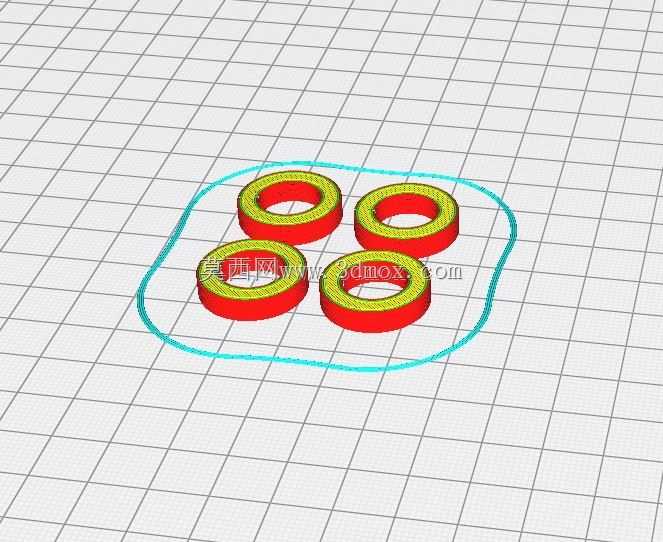

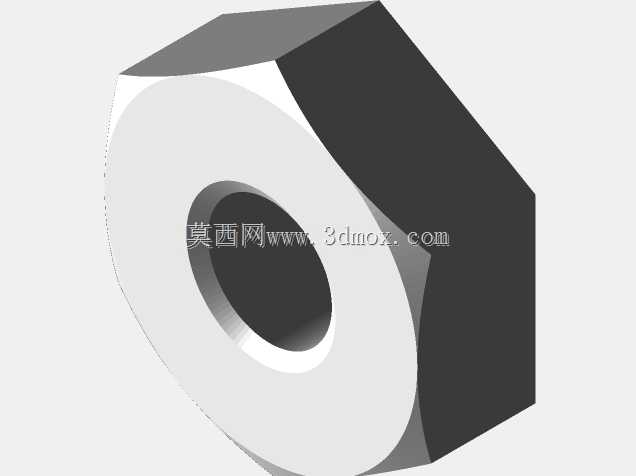

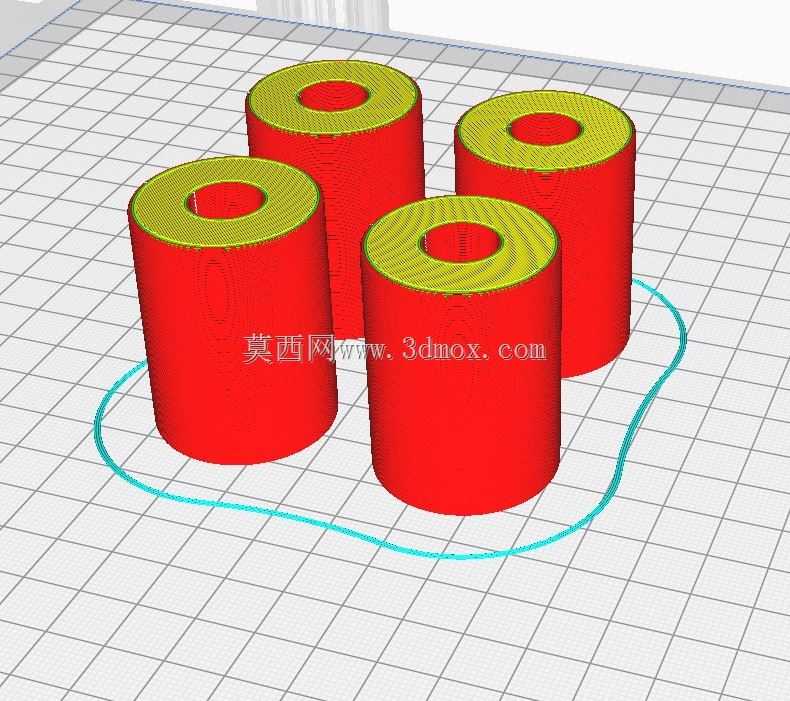

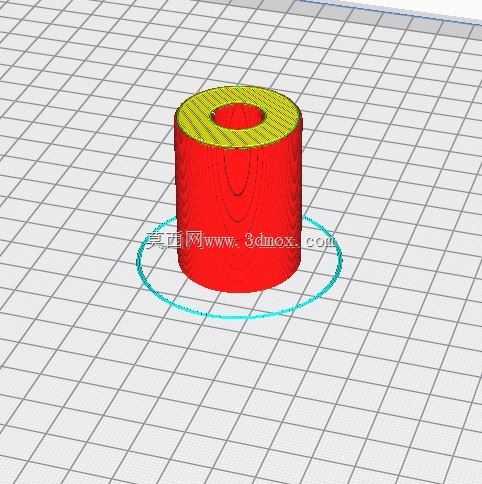

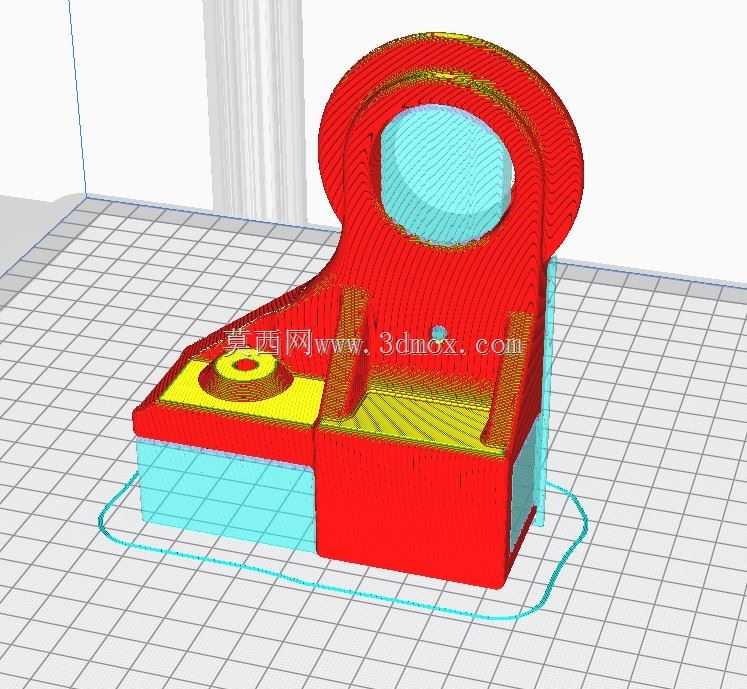

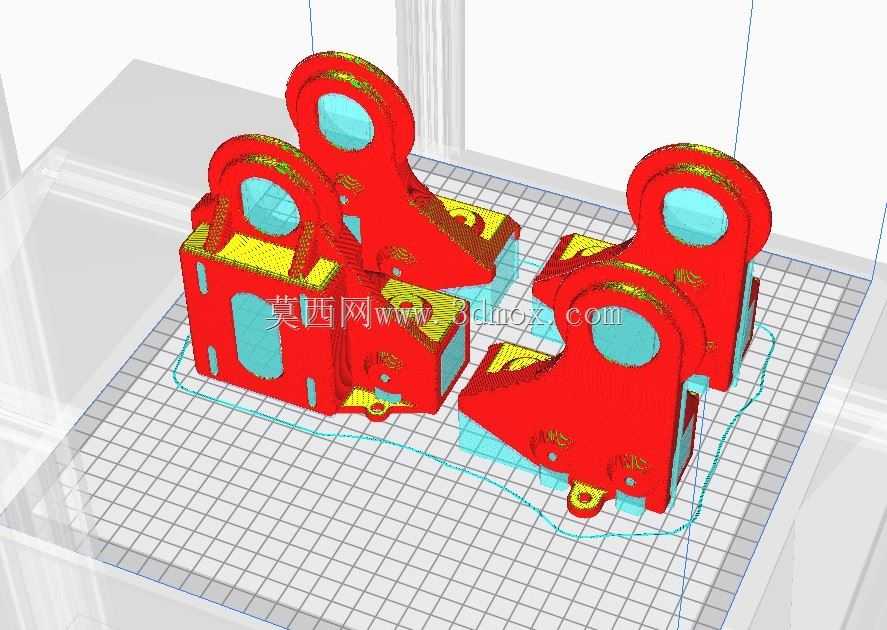

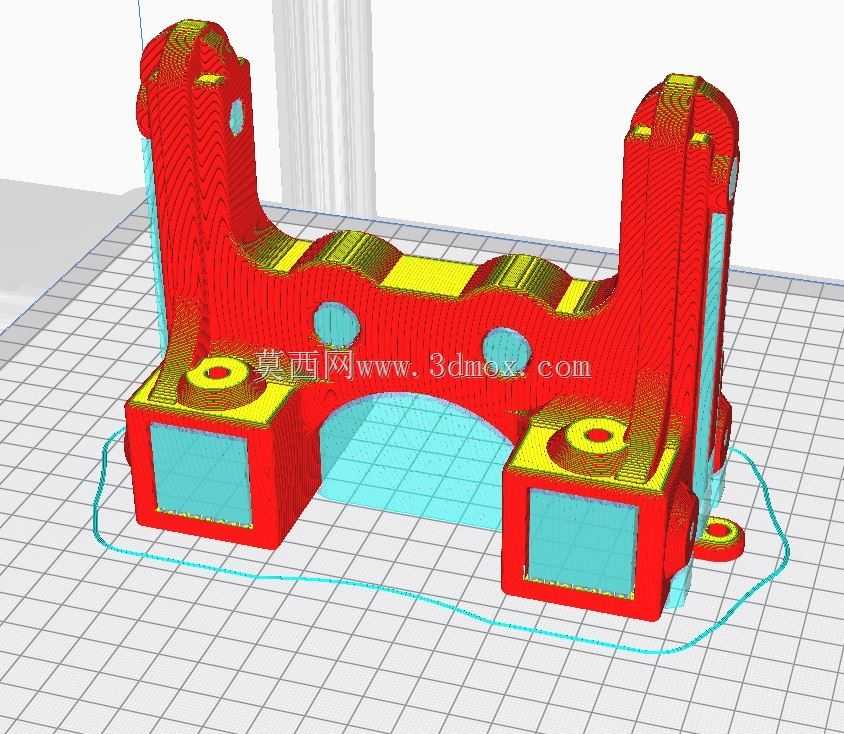

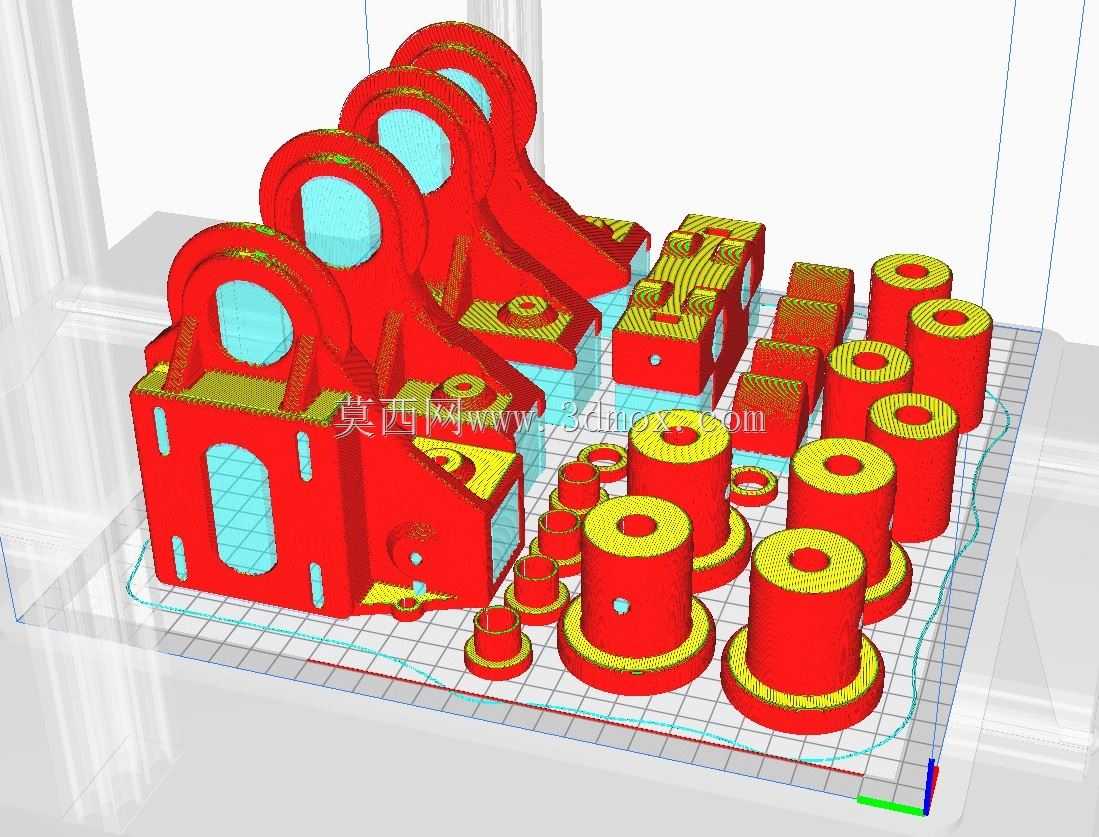

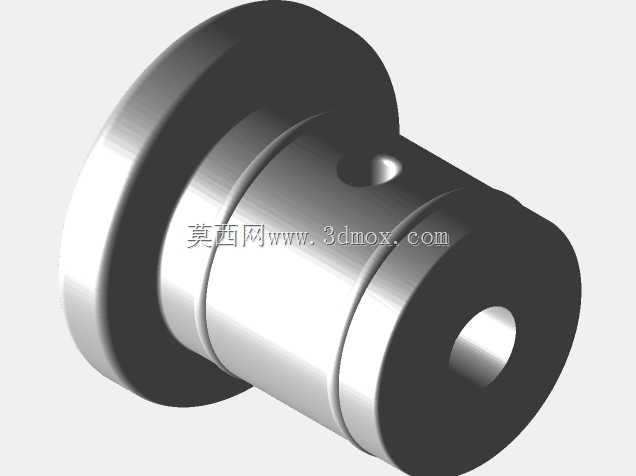

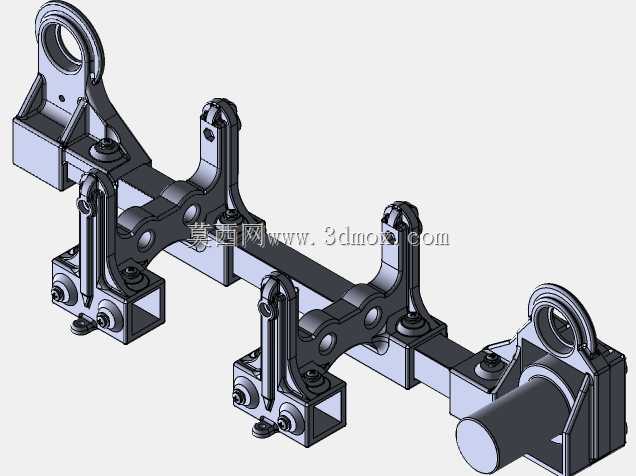

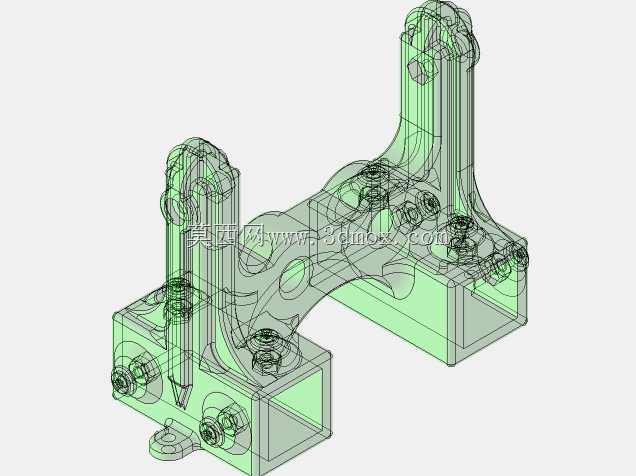

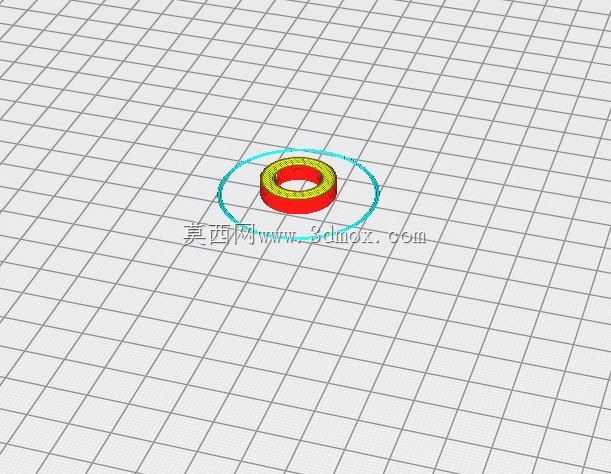

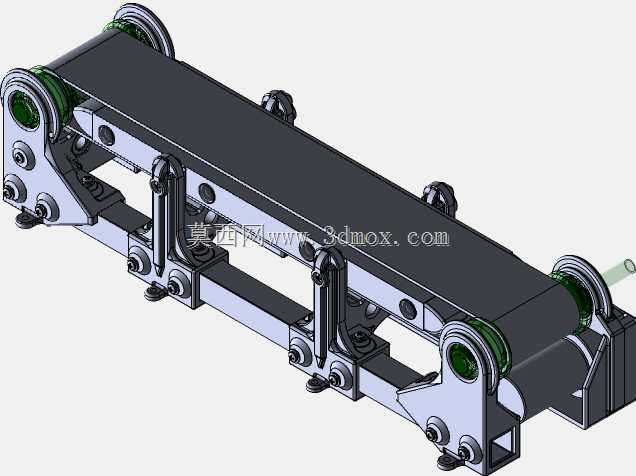

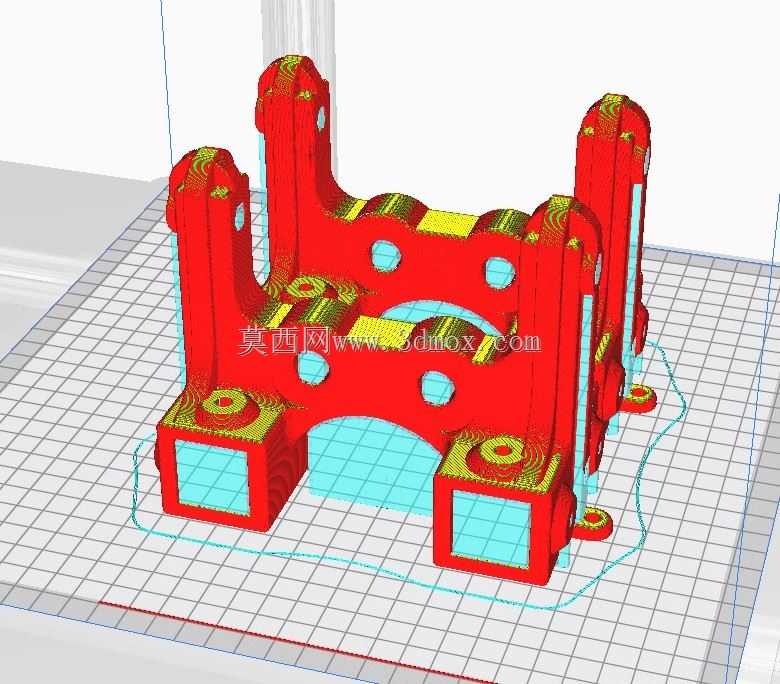

这款微型输送装置主打小型化物料传输场景，可适配桌面级实验物料转运、小型加工工位工件流转、教学演示场景的物料输送需求，整体结构紧凑，所有结构零件均支持FDM工艺3D打印制作，无需复杂机加工工序即可完成整机装配，适合个人DIY制作、小型自动化工位搭建以及机械原理教学演示使用。整机采用平皮带作为输送载体，两端布置主动与从动滚筒组件，滚筒两侧搭配带座轴承结构降低转动阻力，机架采用分段式拼接设计，红色的安装支座通过紧固件与主体框架连接，可根据实际输送需求调整两端滚筒的张紧行程，避免皮带运行过程中出现打滑、跑偏问题。驱动端采用小型直连电机布置，电机输出轴直接与主动滚筒连接，省去了额外的传动减速环节，缩小了整机的安装占用空间，装置底部预留了标准安装孔位，可直接固定在桌面、小型工作台或者实验台架上，安装边界规整，不会与周边其他工位设备产生干涉。设计过程中优先考虑了装配的便捷性，所有连接部位均采用标准紧固件，无需特殊定制连接件，滚筒与支座的配合位置预留了合理的公差间隙，即便采用普通桌面级3D打印机制作，零件打印完成后仅需简单去除支撑即可顺利完成装配，不需要二次打磨修配。皮带下方布置了多组支撑托辊，可避免输送过程中皮带因物料重量产生下凹变形，保证输送面的平整度，可承载重量较轻的小型零件、实验样本、电子元器件等物料，输送速度可通过调整电机供电参数进行适配，满足不同场景下的输送节拍要求。两侧的支座结构同时承担了机架定位与滚筒支撑的作用，一体化的结构设计减少了零件数量，降低了装配难度，端部的张紧结构采用螺纹调节方式，调整时仅需转动端部的紧固件即可改变滚筒的轴向位置，操作简单，日常维护时无需拆解整机即可完成皮带张紧度调整。整机外形尺寸控制在桌面级设备的适配范围内，宽度方向不会占用过多工作台空间，长度方向可根据实际使用需求通过更换不同长度的皮带与框架型材进行拓展，适配不同的输送距离要求，装置运行过程中噪音低，运转平稳，适合在安静的实验室、教学场所或者个人工作空间使用。
