哈普曼料斗式柔性螺旋给料输送装置

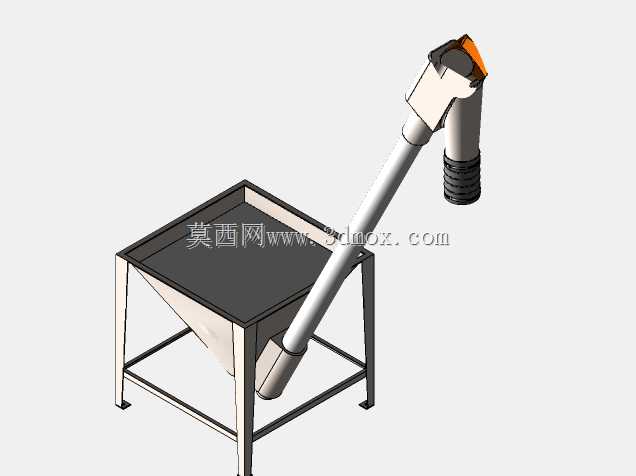

该装置主要用于散料、颗粒料和粉体物料的密闭式提升与定量给料，常见于食品、化工、塑料、制药以及配料生产线中。料斗部分采用方形接料口与锥形收口结构，上方可设置格栅，既方便人工投料或与上游卸料设备对接，也能拦截大块异物，避免螺旋叶片被卡滞。锥斗底部与输送管平滑过渡，减少物料架桥和残留，适合流动性一般、容易积料的工况。

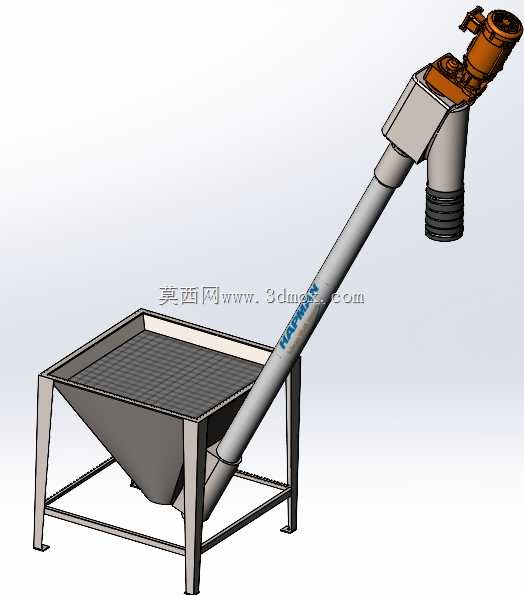

输送段采用圆管外壳配合中心螺旋轴，整体呈倾斜布置。这种结构的优势在于输送路径封闭，粉尘外溢少，同时占用平面空间较小，能够直接将料斗内的物料提升至包装机、称量斗、混合机或储料仓入口。端部驱动单元布置在高位出料端，电机与减速机构集成，输出扭矩直接作用于螺旋轴，降低了长距离传动带来的损耗。出料口位于驱动端下方，物料经螺旋推送后自然下落，便于与下游设备法兰对接。

从结构设计角度看，机架采用方管焊接成型，四条支腿外扩并通过底部横撑连接，保证料斗满载时的稳定性。支腿底部预留安装板，可通过膨胀螺栓固定于地面，也可在需要移动的场合加装脚轮。输送管与料斗、驱动端的连接位置均考虑了检修空间，日常清理时可拆除连接段，对螺旋叶片和管内壁进行检查。柔性螺旋的设计使叶片能够在一定范围内适应管体偏差，对细小颗粒和粉料的推送更连续，运行噪声也低于刚性刚性刮板输送。

安装边界方面，设备需要预留料斗上方的投料或接管空间，以及高位出料端下方的接料高度。倾斜角度不宜过小，否则提升效率降低；也不宜过大，以免物料回料。选型时应结合物料堆积密度、粒径、含水率和小时输送量确定管径、螺旋转速和电机功率。三维建模时需重点控制料斗锥角、输送管中心高、出料口方位、驱动包络尺寸和支腿安装孔位，这些尺寸直接决定现场布置和与上下游设备的对接精度。
