铝型材框架桌面级FDM熔融沉积3D打印设备

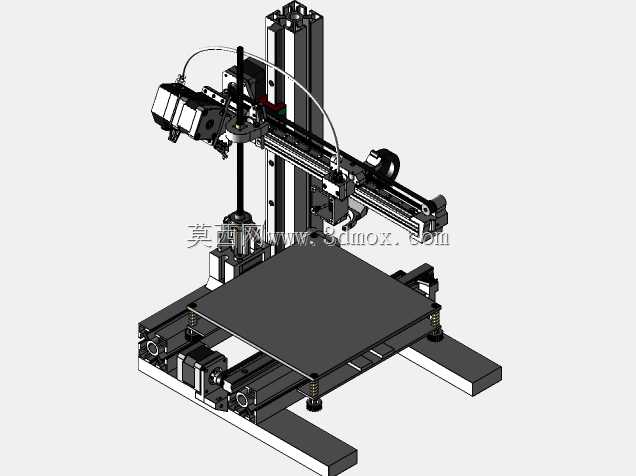

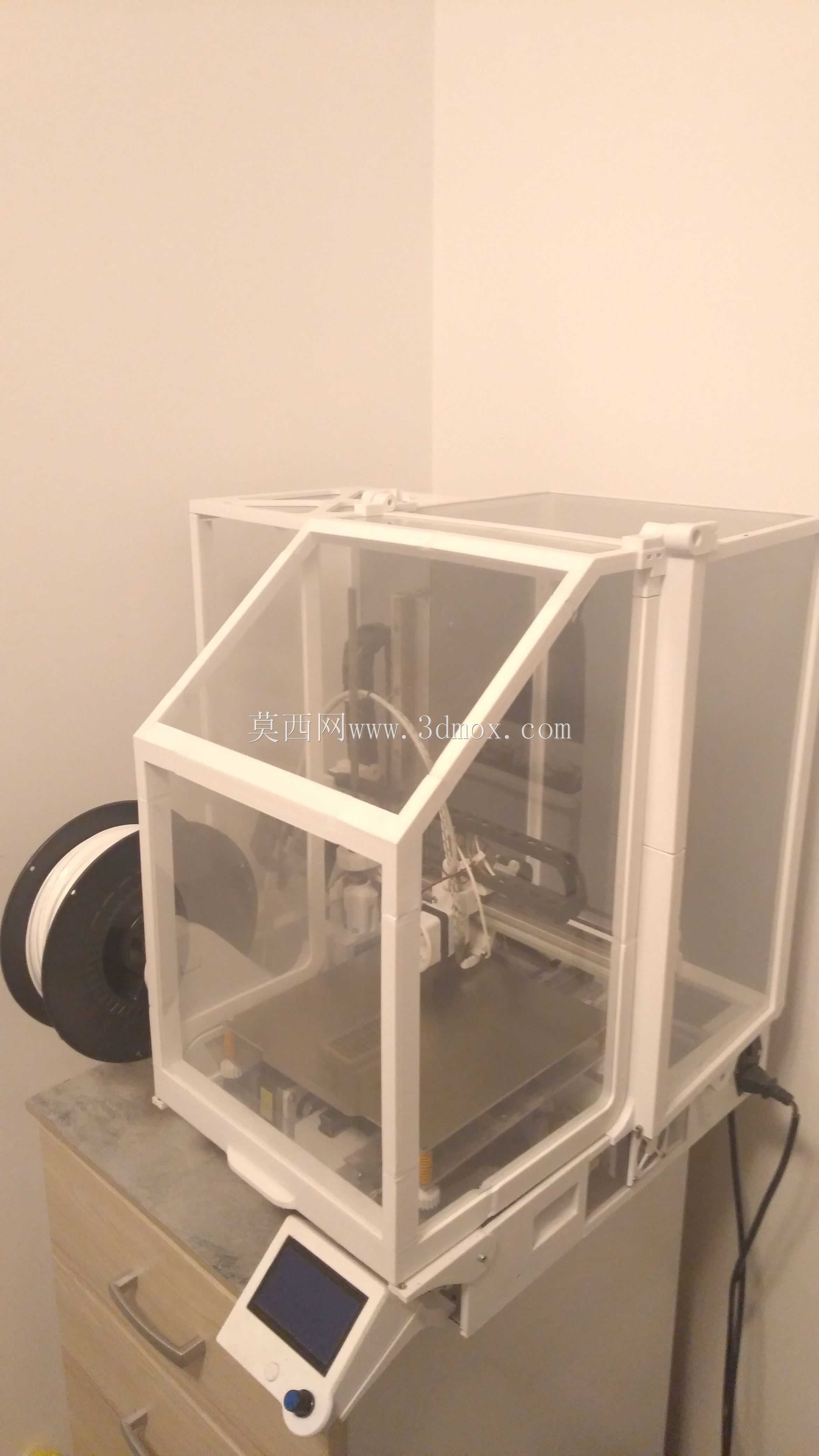

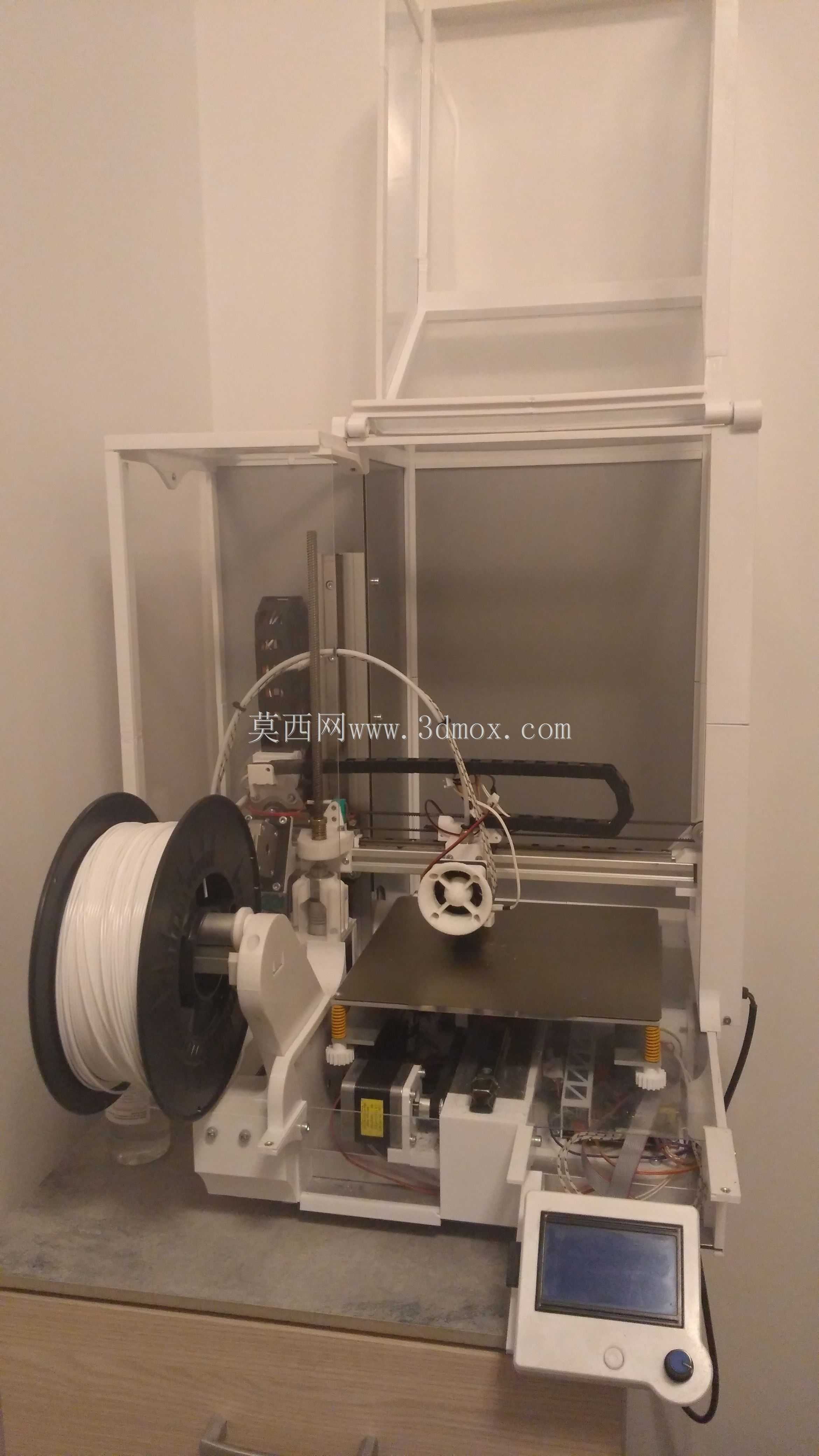

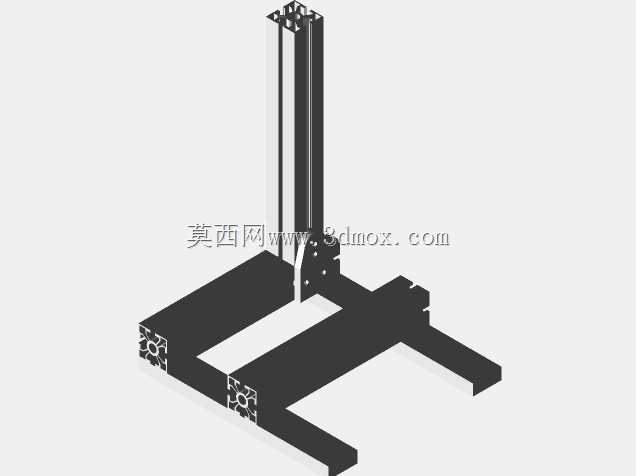

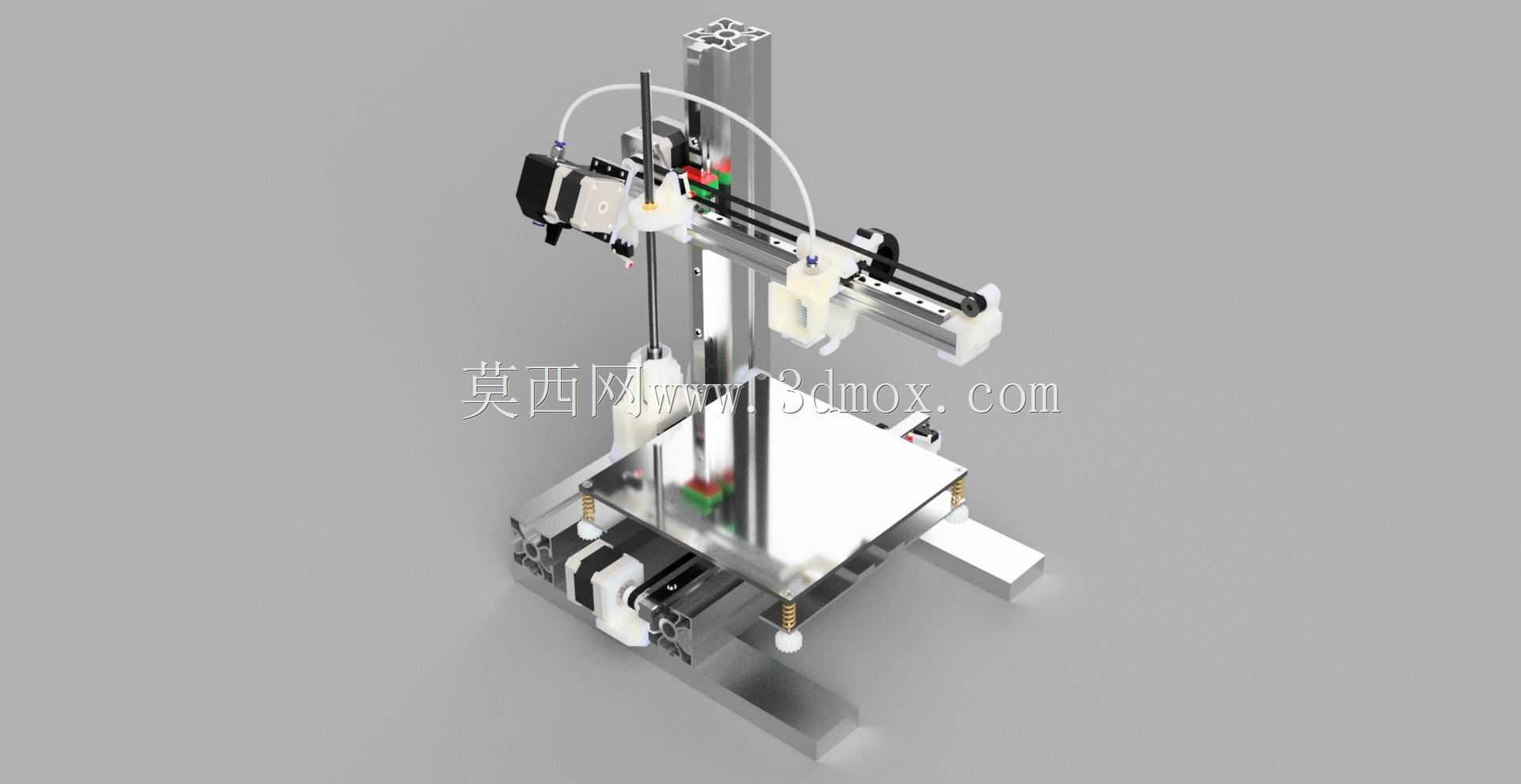

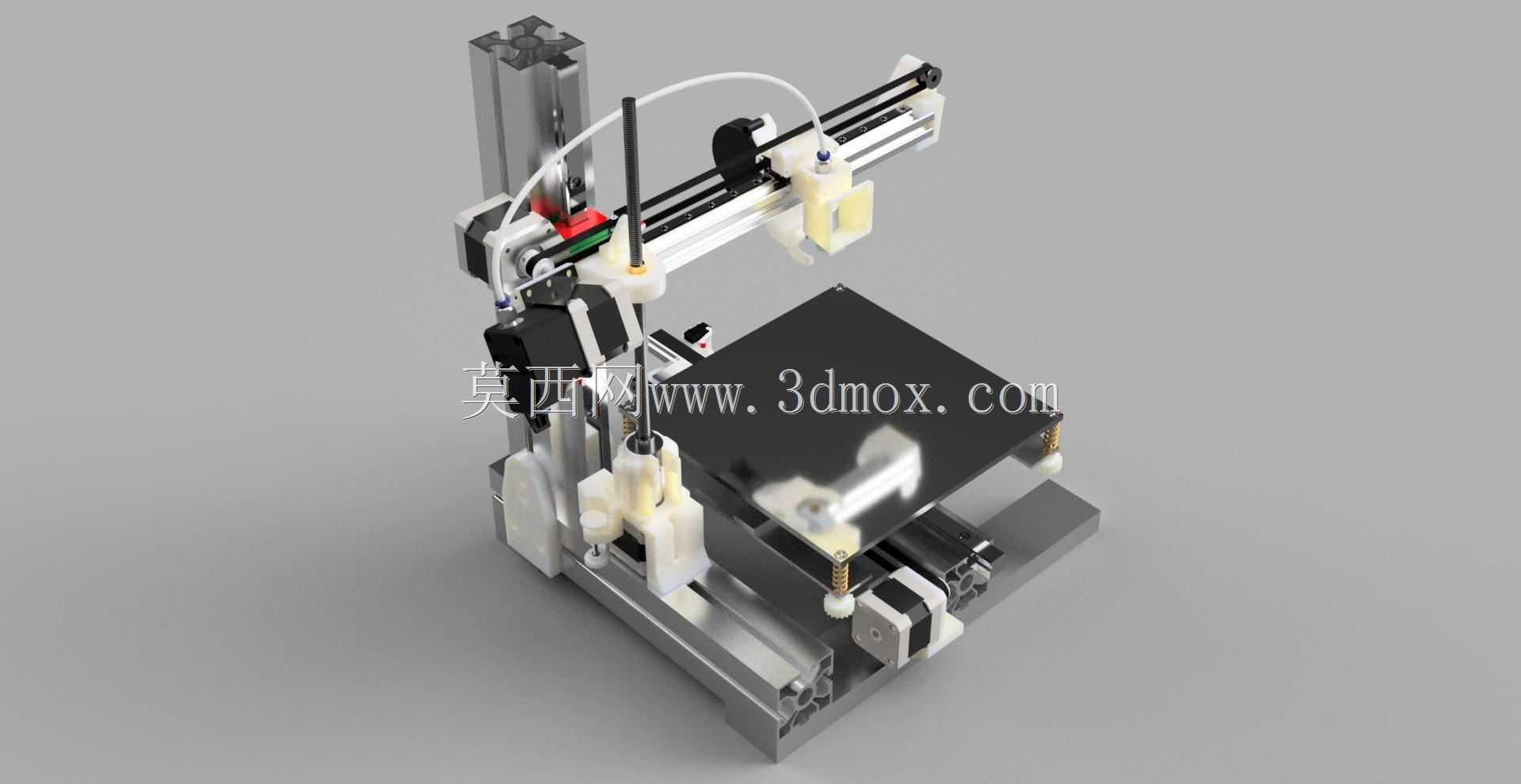

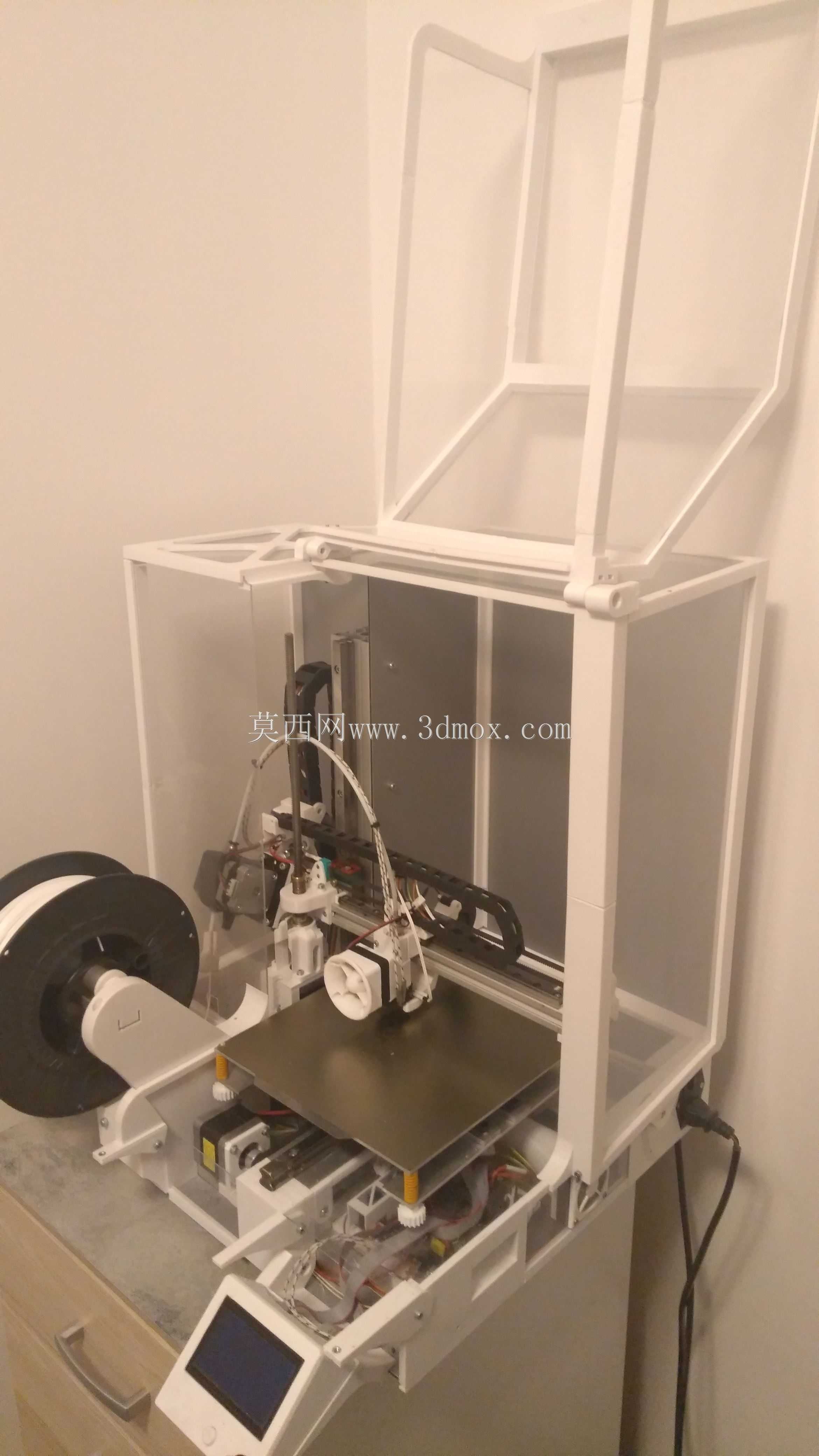

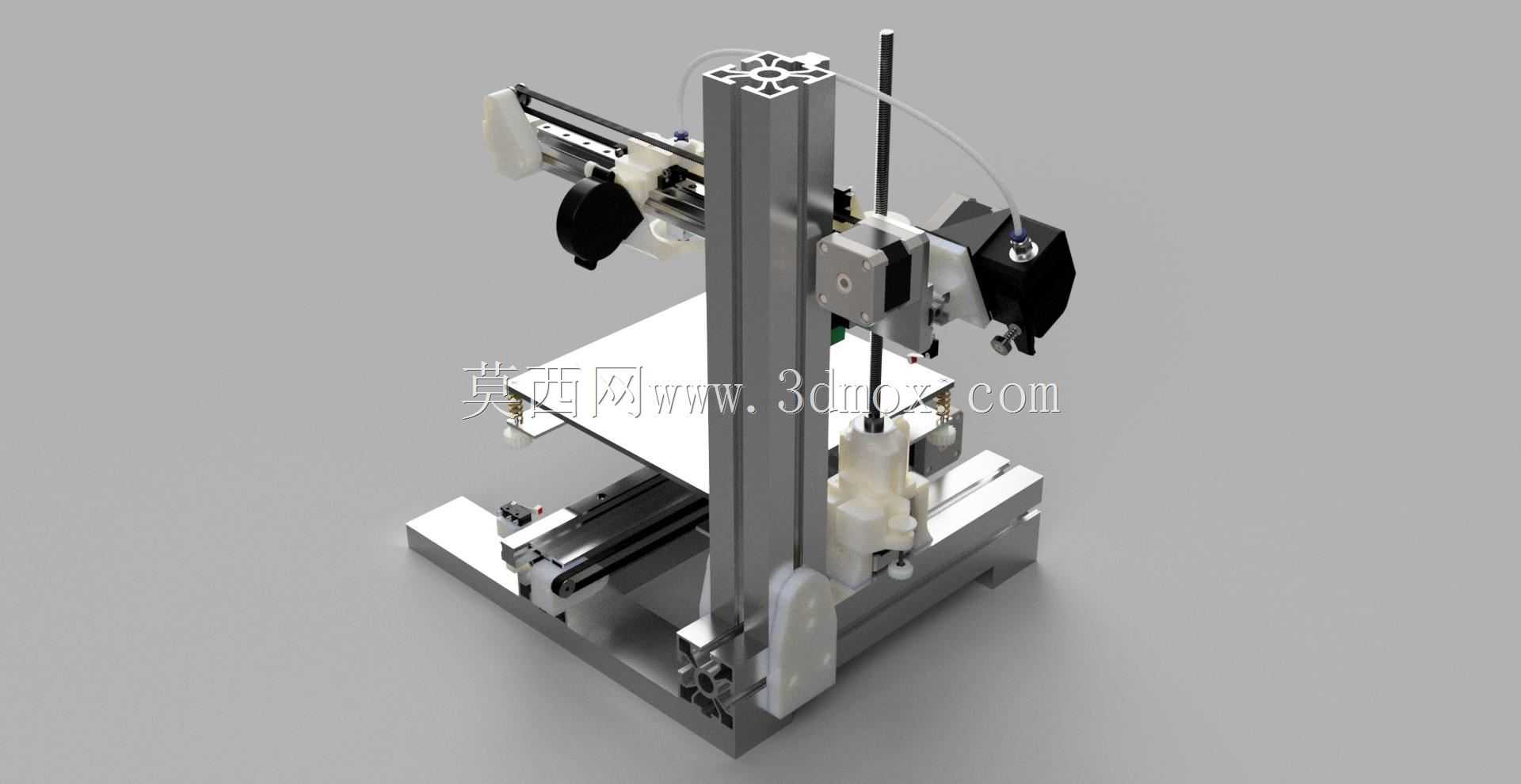

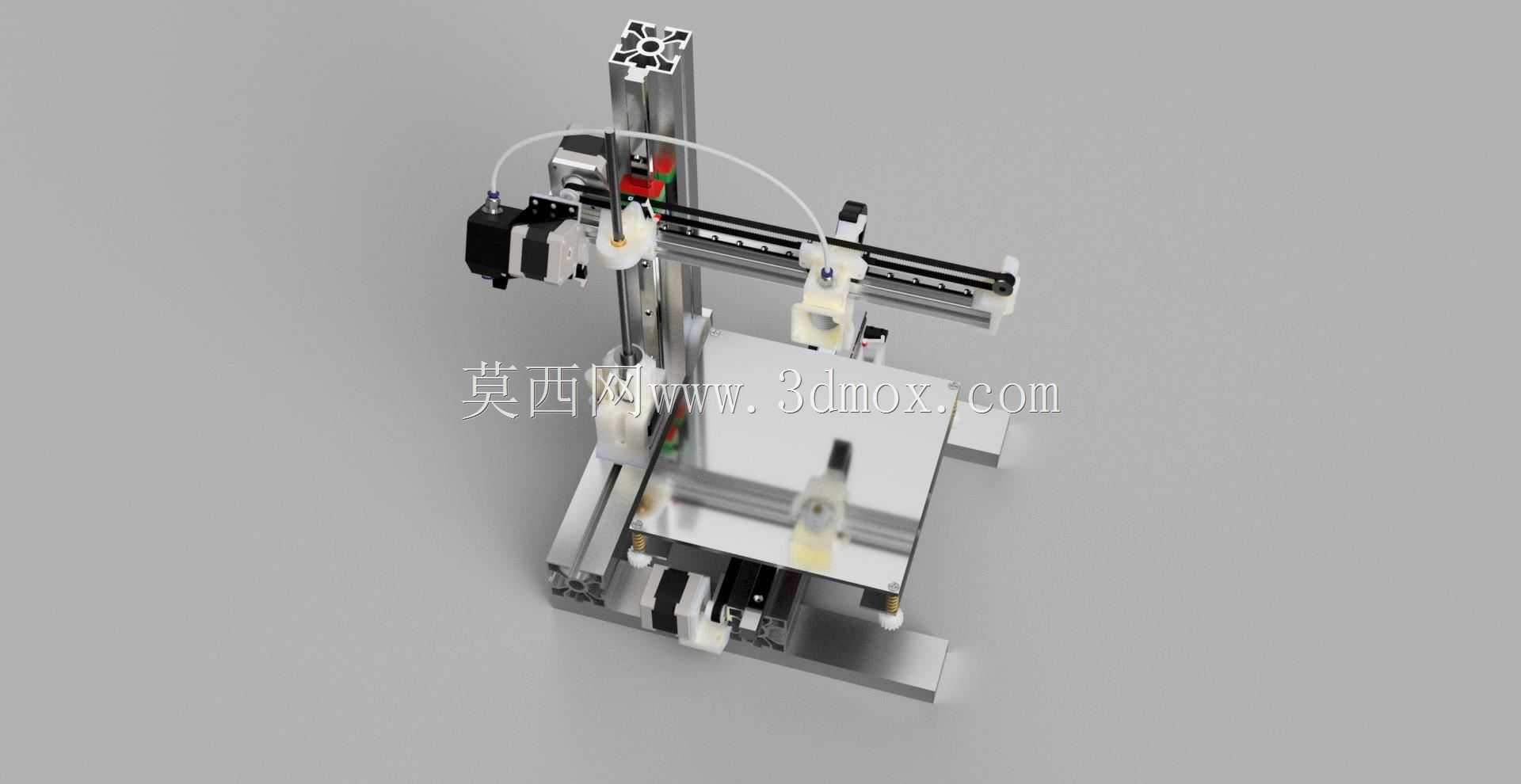

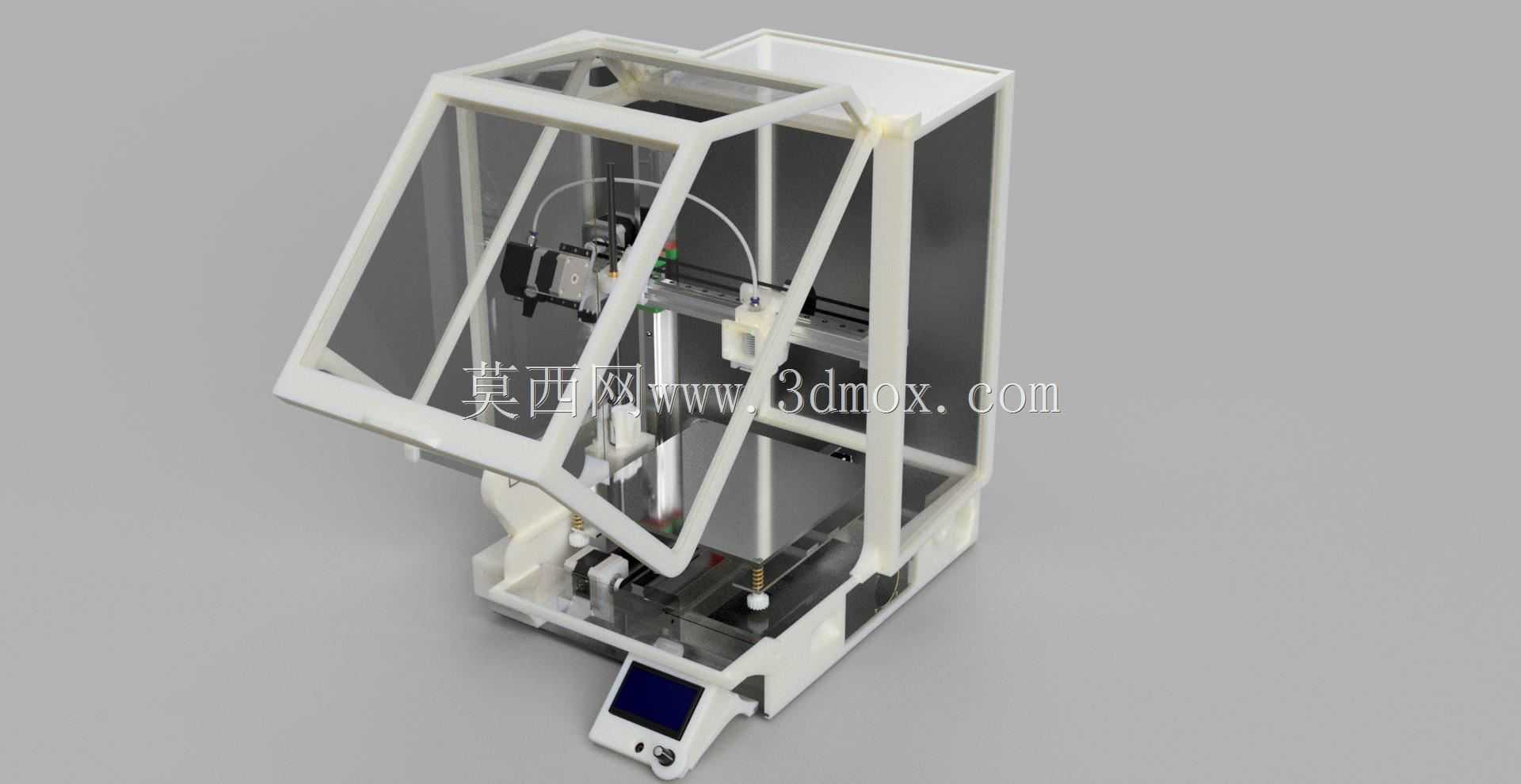

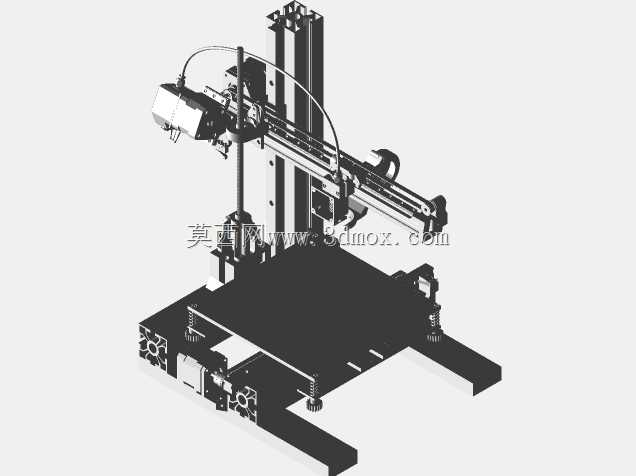

这款桌面级熔融沉积成型设备，成型幅面覆盖200x200x200mm的立方加工区间，可满足小尺寸功能件打样、创客创意制作、教学实训场景下的零件打印需求，既适合个人工作室完成定制化零件制作，也能支撑小型研发团队完成结构件快速验证，无需依赖外部机加工供应链，大幅缩短原型迭代周期。设备主体框架采用50x50规格kanya铝型材搭配20x20建筑铝型材拼接搭建，铝型材自带的T型槽结构可灵活调整各部件安装位置，后期改装拓展无需额外焊接或打孔，框架整体刚性足以抵消打印过程中运动部件的往复惯性，避免高速打印时出现机架共振导致的层纹偏移问题。X轴运动副搭配HGW15线性导轨与MGN9微型导轨组合，重载导轨承担挤出组件的主要承重，微型导轨辅助约束运动自由度，相比光杆传动结构，线性导轨的定位精度保持性更强，长期使用磨损量更低，可将X轴重复定位误差控制在0.05mm以内，保障薄壁零件打印的轮廓精度。挤出端采用BMG双驱动减速挤出结构，双齿轮咬合送料的设计可大幅提升耗材推送力，即便打印TPU等柔性耗材也不会出现打滑、送料不均的问题，适配PLA、ABS、PETG等多种主流熔融沉积耗材。三轴运动的动力单元采用Nema17规格0.5Nm步进电机，挤出端适配扭矩稍低的同规格电机，既满足运动负载的扭矩需求，也避免电机选型过大带来的机架负载冗余。运动控制部分采用SKR v1.3控制板搭配TMC2209步进驱动器，静音驱动芯片可将电机运行噪音控制在50分贝以内，同时支持256细分驱动，让运动过程更顺滑，减少低速打印时的爬行抖动问题。设备最初基于初代大流行机型的剩余物料改制，原本定位为第二台辅助打印设备用于面盖框架类零件打印，经过多轮结构调整后，整体运动稳定性、打印精度均达到主力生产设备的使用标准，可连续长时间运行完成批量小零件的打印作业。安装边界上，设备整体占地尺寸略大于成型幅面，桌面放置时仅需预留单侧操作空间用于耗材更换与平台调平，底部框架可直接固定在常规工作台面上，无需额外浇筑减震基础，对使用场地的配套要求极低。
