定制双速电梯换挡传动变速箱结构

在小型电驱移动设备、竞赛类机器人行走驱动的场景里，单速传动往往无法同时兼顾低速大扭矩爬坡、越障和高速长距离移动的需求，这款定制双速电梯变速箱正是针对这类矛盾点开发的传动单元。从实际使用场景来看，它适配双电机输入的驱动架构，匹配4775规格驱动电机与vexpro换挡轴组件，能在不更换电机、不额外增加驱动单元重量的前提下，通过换挡动作切换两组不同减速比的齿轮传动路径，低速挡输出大扭矩满足障碍跨越、陡坡爬升的动力需求，高速挡切换为小减速比传动，满足平整路面快速移动的效率需求。

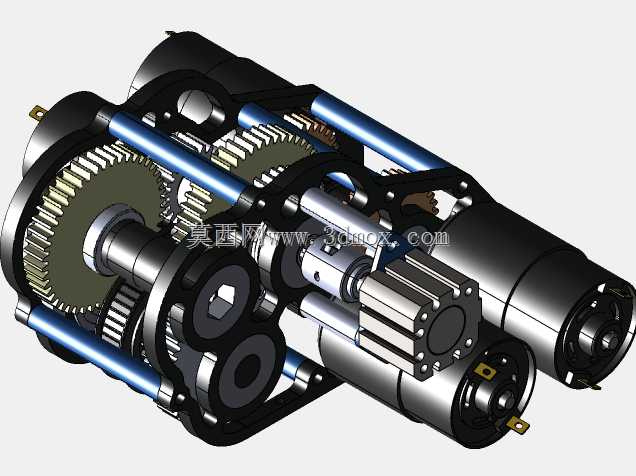

从结构设计思路上，这款变速箱采用平行轴齿轮组搭配行星减速单元的复合传动架构，将换挡拨叉组件集成在箱体中部，两根平行布置的蓝钢支撑拉杆既承担箱体两侧端盖的拉紧固定作用，也作为内部齿轮轴的辅助支撑基准，避免大扭矩输出时轴系出现挠曲变形影响齿轮啮合精度。箱体采用镂空式框架结构，在保证轴系安装定位刚度的前提下尽可能削减非受力区域的材料冗余，既降低整体传动单元的自重，也能给高速运转的齿轮组留出足够的散热空间，避免长时间高负载运转时箱体内积温过高导致润滑脂性能下降。

安装边界层面，这款变速箱的输入侧直接适配标准4775电机的安装止口，两个电机呈平行排布固定在箱体输入端，输出端采用带内六角孔的轴头结构，可直接对接行走轮轴或者外接传动链轮，不需要额外加装转接法兰。换挡轴的伸出位置预留了标准的舵机安装接口，可直接配套标准数字舵机实现远程电控换挡，不需要额外设计换挡执行机构的安装支架。内部齿轮组采用斜齿与直齿搭配的组合，低速挡路径采用大模数斜齿轮搭配行星减速级，保证大扭矩传递时的啮合平稳性，降低传动噪音与齿面冲击；高速挡路径采用小模数直齿传动，减少高速运转时的齿轮搅油阻力，提升传动效率。

在实际装配调试层面，这款变速箱的轴系定位采用台阶轴配合卡簧的固定方式，所有齿轮的啮合间隙都可以通过端盖处的调整垫片进行微调，既可以补偿零件加工带来的尺寸公差，也能在齿轮出现正常磨损后重新调整啮合间隙，延长整套传动单元的使用寿命。箱体的所有连接位置都做了等强度设计，受力较大的轴承安装位做了局部加厚处理，避免频繁换挡带来的冲击载荷导致安装位开裂。整套传动结构没有采用集成式密封壳体设计，属于开式传动架构，适合在干燥、少粉尘的室内场景使用，日常维护只需要定期在齿轮啮合面涂抹润滑脂即可，不需要做复杂的密封保养，非常适合学生竞赛类机器人、小型电驱移动平台这类需要频繁调整结构、维护便利性要求高的使用场景。
